Реактор

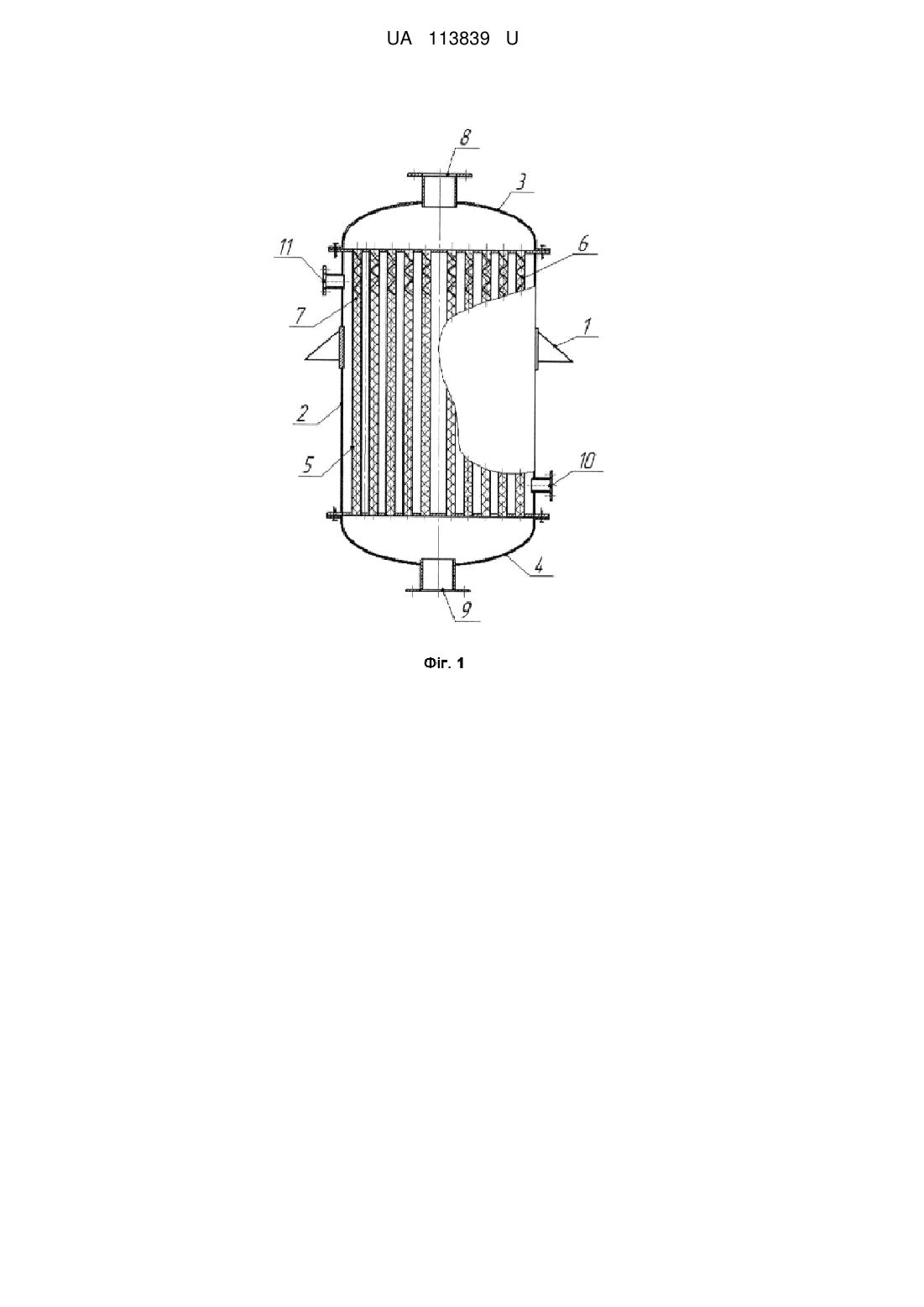

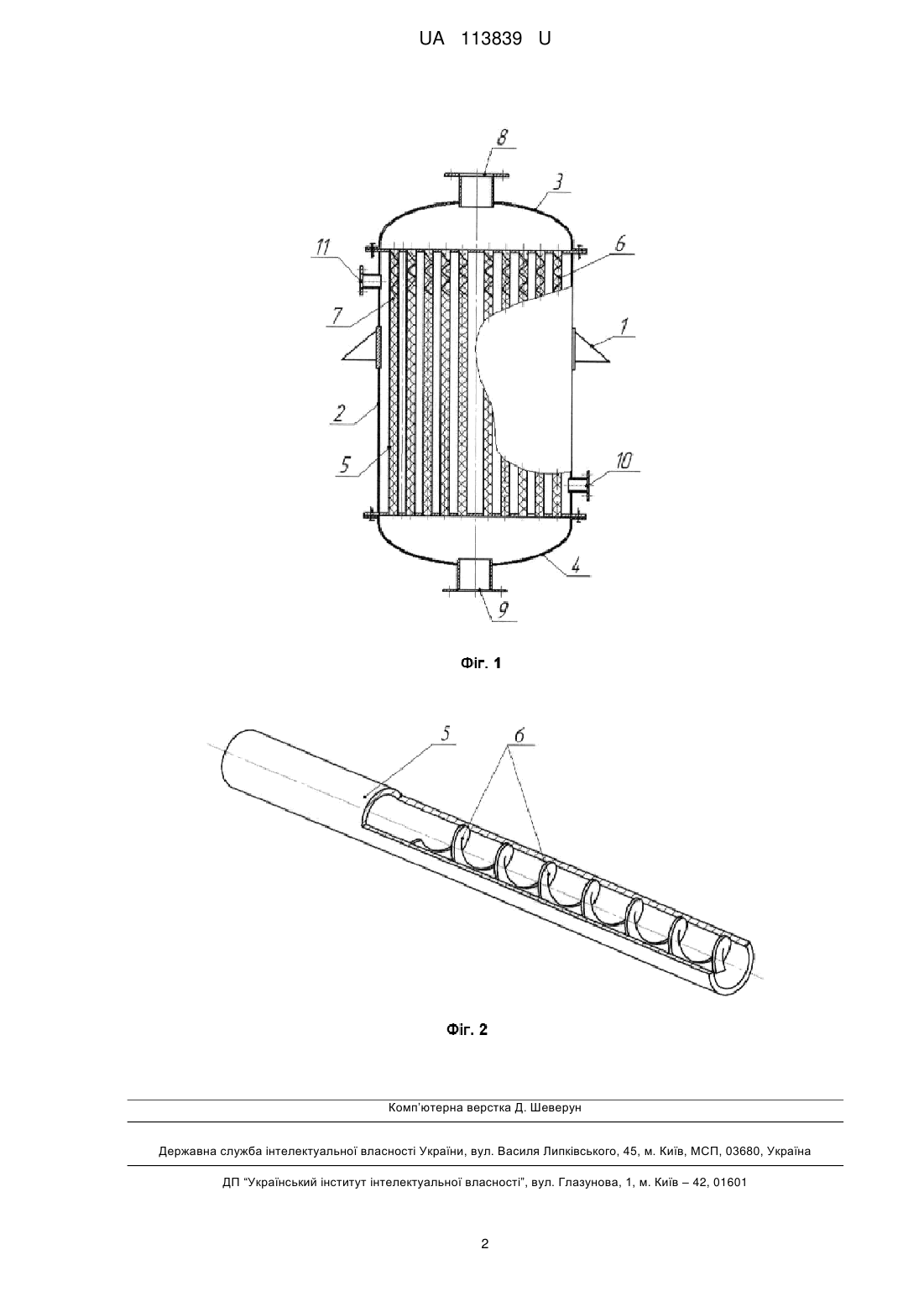

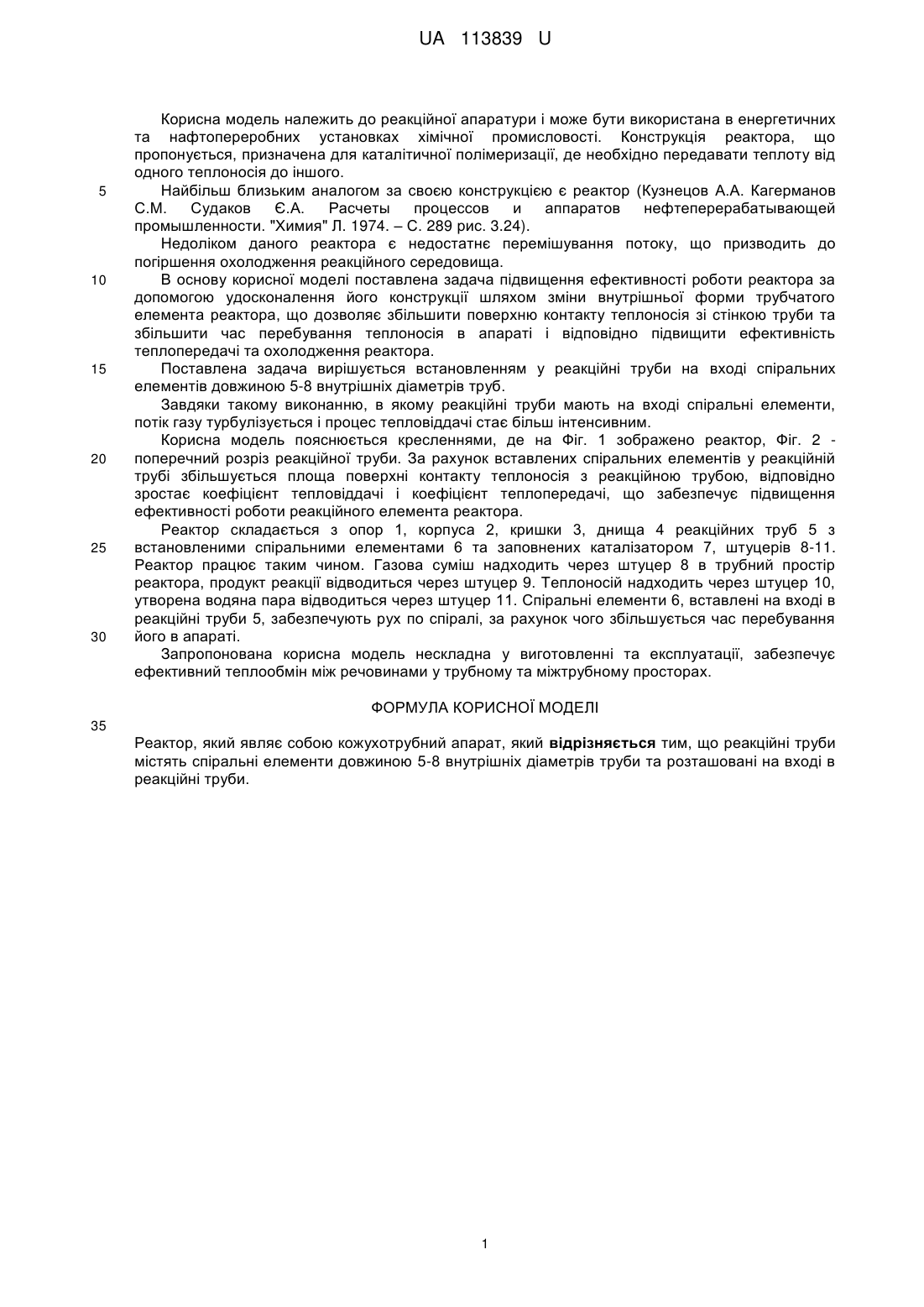

Реферат: Реактор являє собою кожухотрубний апарат. Реакційні труби містять спіральні елементи довжиною 5-8 внутрішніх діаметрів труби, розташовані на вході в реакційні труби. UA 113839 U (12) UA 113839 U UA 113839 U 5 10 15 20 25 30 Корисна модель належить до реакційної апаратури і може бути використана в енергетичних та нафтопереробних установках хімічної промисловості. Конструкція реактора, що пропонується, призначена для каталітичної полімеризації, де необхідно передавати теплоту від одного теплоносія до іншого. Найбільш близьким аналогом за своєю конструкцією є реактор (Кузнецов А.А. Кагерманов С.М. Судаков Є.А. Расчеты процессов и аппаратов нефтеперерабатывающей промышленности. "Химия" Л. 1974. – С. 289 рис. 3.24). Недоліком даного реактора є недостатнє перемішування потоку, що призводить до погіршення охолодження реакційного середовища. В основу корисної моделі поставлена задача підвищення ефективності роботи реактора за допомогою удосконалення його конструкції шляхом зміни внутрішньої форми трубчатого елемента реактора, що дозволяє збільшити поверхню контакту теплоносія зі стінкою труби та збільшити час перебування теплоносія в апараті і відповідно підвищити ефективність теплопередачі та охолодження реактора. Поставлена задача вирішується встановленням у реакційні труби на вході спіральних елементів довжиною 5-8 внутрішніх діаметрів труб. Завдяки такому виконанню, в якому реакційні труби мають на вході спіральні елементи, потік газу турбулізується і процес тепловіддачі стає більш інтенсивним. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено реактор, Фіг. 2 поперечний розріз реакційної труби. За рахунок вставлених спіральних елементів у реакційній трубі збільшується площа поверхні контакту теплоносія з реакційною трубою, відповідно зростає коефіцієнт тепловіддачі і коефіцієнт теплопередачі, що забезпечує підвищення ефективності роботи реакційного елемента реактора. Реактор складається з опор 1, корпуса 2, кришки 3, днища 4 реакційних труб 5 з встановленими спіральними елементами 6 та заповнених каталізатором 7, штуцерів 8-11. Реактор працює таким чином. Газова суміш надходить через штуцер 8 в трубний простір реактора, продукт реакції відводиться через штуцер 9. Теплоносій надходить через штуцер 10, утворена водяна пара відводиться через штуцер 11. Спіральні елементи 6, вставлені на вході в реакційні труби 5, забезпечують рух по спіралі, за рахунок чого збільшується час перебування його в апараті. Запропонована корисна модель нескладна у виготовленні та експлуатації, забезпечує ефективний теплообмін між речовинами у трубному та міжтрубному просторах. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Реактор, який являє собою кожухотрубний апарат, який відрізняється тим, що реакційні труби містять спіральні елементи довжиною 5-8 внутрішніх діаметрів труби та розташовані на вході в реакційні труби. 1 UA 113839 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
