Комбінований гвинтовий транспортер

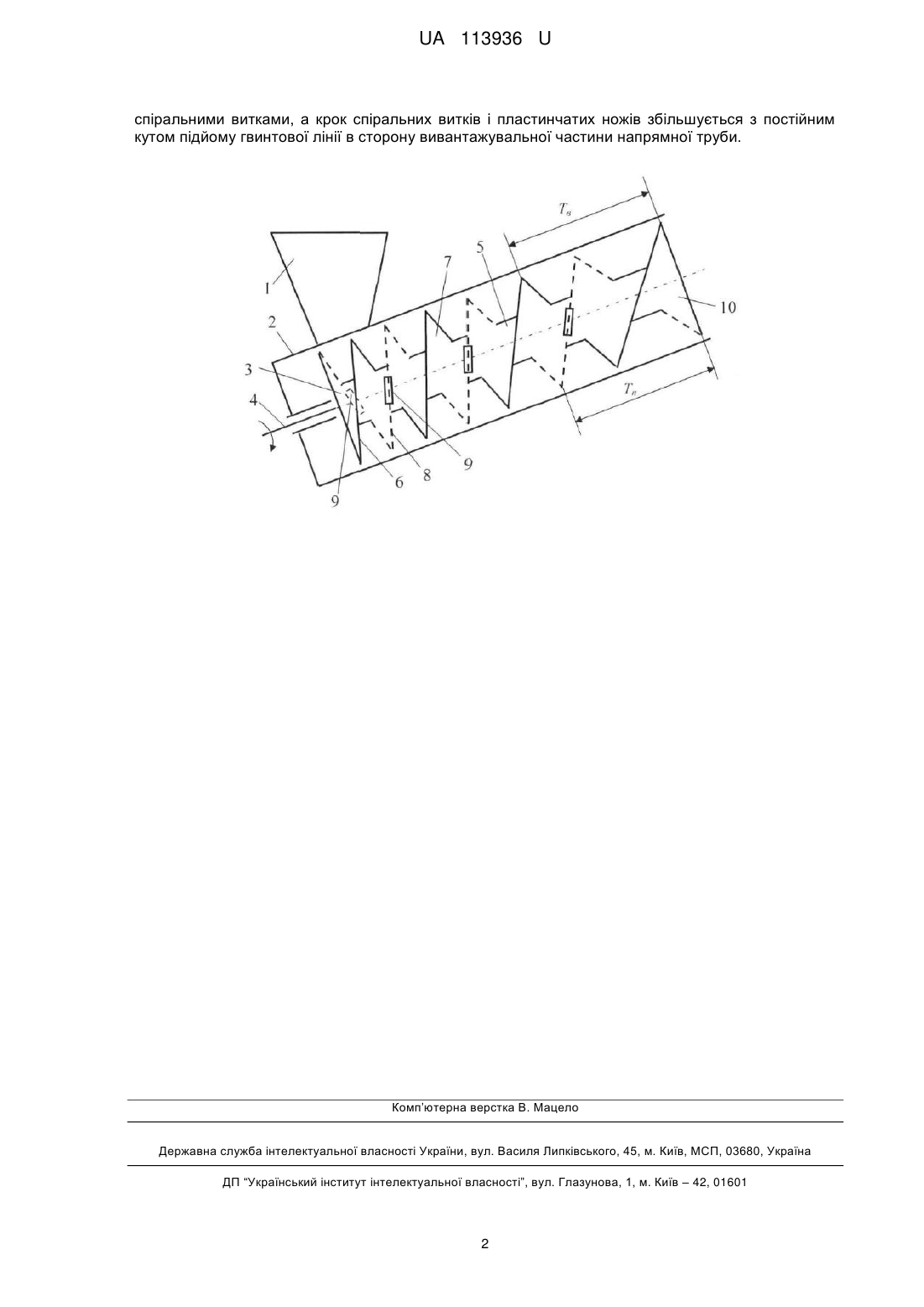

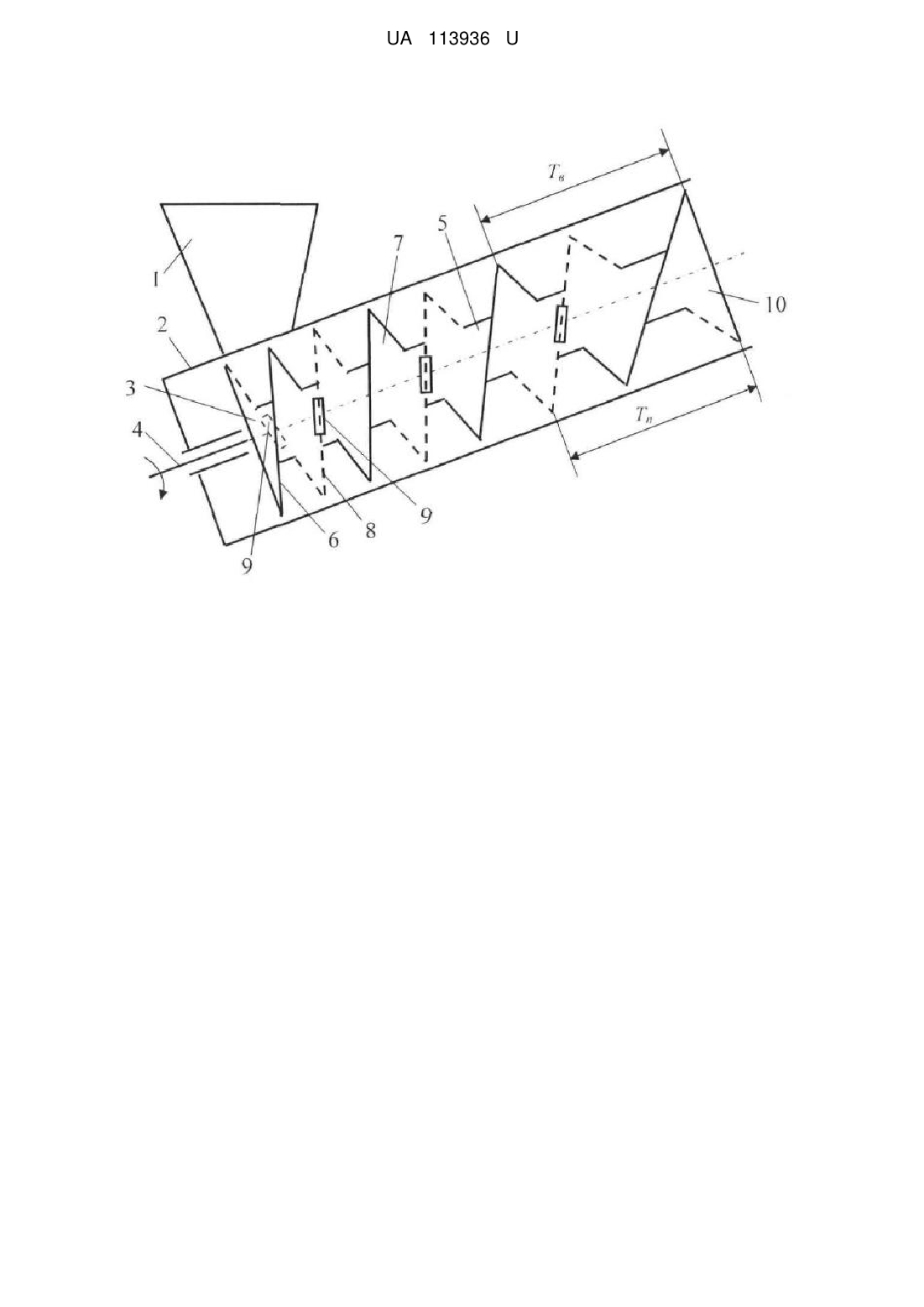

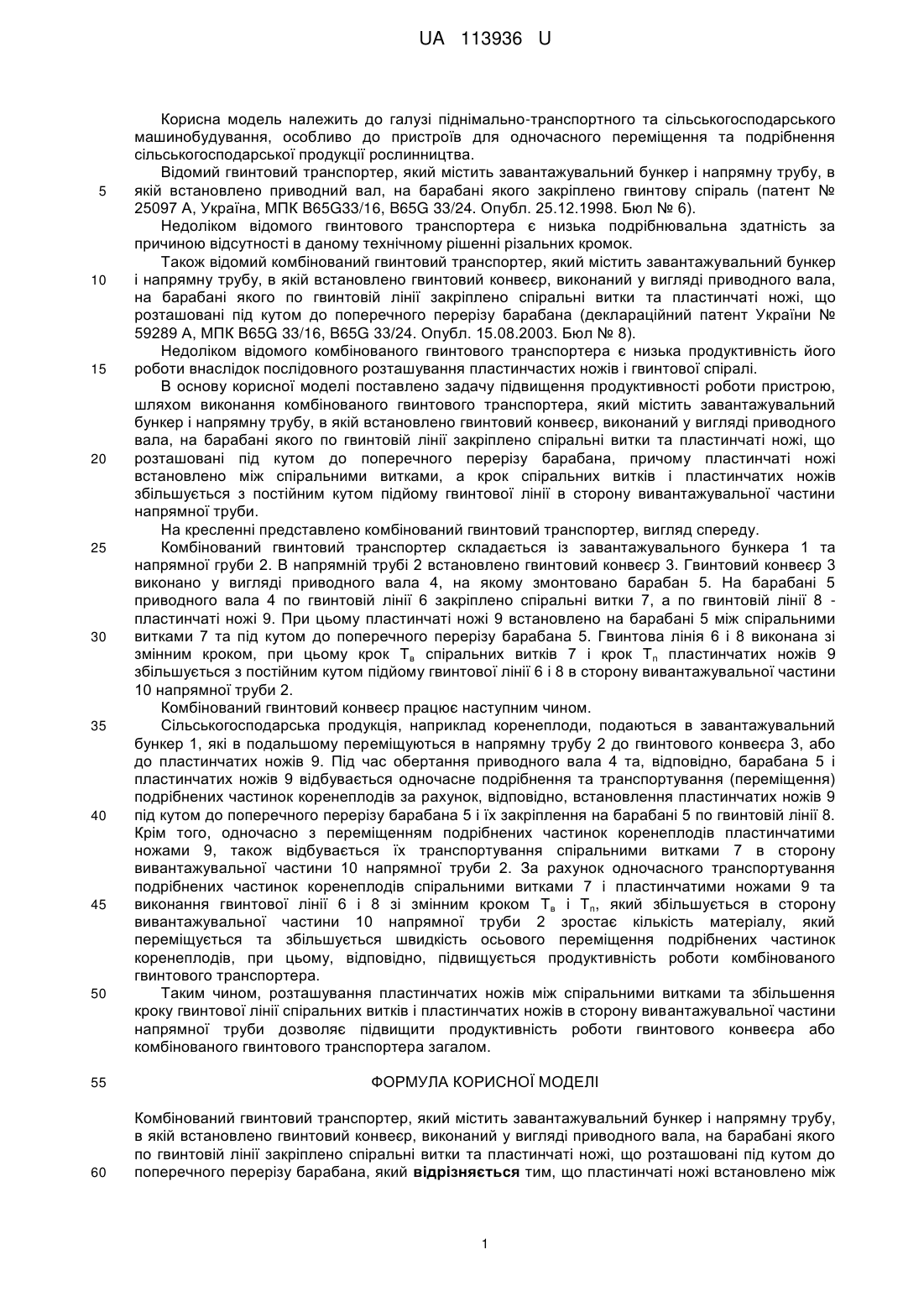

Реферат: Комбінований гвинтовий транспортер містить завантажувальний бункер і напрямну трубу, в якій встановлено гвинтовий конвеєр, виконаний у вигляді привідного вала, на барабані якого по гвинтовій лінії закріплено спіральні витки та пластинчаті ножі, що розташовані під кутом до поперечного перерізу барабана. Пластинчаті ножі встановлено між спіральними витками. Крок спіральних витків і пластинчатих ножів збільшується з постійним кутом підйому гвинтової лінії в сторону вивантажувальної частини напрямної труби. UA 113936 U (12) UA 113936 U UA 113936 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі піднімально-транспортного та сільськогосподарського машинобудування, особливо до пристроїв для одночасного переміщення та подрібнення сільськогосподарської продукції рослинництва. Відомий гвинтовий транспортер, який містить завантажувальний бункер і напрямну трубу, в якій встановлено приводний вал, на барабані якого закріплено гвинтову спіраль (патент № 25097 А, Україна, МПК B65G33/16, B65G 33/24. Опубл. 25.12.1998. Бюл № 6). Недоліком відомого гвинтового транспортера є низька подрібнювальна здатність за причиною відсутності в даному технічному рішенні різальних кромок. Також відомий комбінований гвинтовий транспортер, який містить завантажувальний бункер і напрямну трубу, в якій встановлено гвинтовий конвеєр, виконаний у вигляді приводного вала, на барабані якого по гвинтовій лінії закріплено спіральні витки та пластинчаті ножі, що розташовані під кутом до поперечного перерізу барабана (деклараційний патент України № 59289 А, МПК B65G 33/16, B65G 33/24. Опубл. 15.08.2003. Бюл № 8). Недоліком відомого комбінованого гвинтового транспортера є низька продуктивність його роботи внаслідок послідовного розташування пластинчастих ножів і гвинтової спіралі. В основу корисної моделі поставлено задачу підвищення продуктивності роботи пристрою, шляхом виконання комбінованого гвинтового транспортера, який містить завантажувальний бункер і напрямну трубу, в якій встановлено гвинтовий конвеєр, виконаний у вигляді приводного вала, на барабані якого по гвинтовій лінії закріплено спіральні витки та пластинчаті ножі, що розташовані під кутом до поперечного перерізу барабана, причому пластинчаті ножі встановлено між спіральними витками, а крок спіральних витків і пластинчатих ножів збільшується з постійним кутом підйому гвинтової лінії в сторону вивантажувальної частини напрямної труби. На кресленні представлено комбінований гвинтовий транспортер, вигляд спереду. Комбінований гвинтовий транспортер складається із завантажувального бункера 1 та напрямної груби 2. В напрямній трубі 2 встановлено гвинтовий конвеєр 3. Гвинтовий конвеєр 3 виконано у вигляді приводного вала 4, на якому змонтовано барабан 5. На барабані 5 приводного вала 4 по гвинтовій лінії 6 закріплено спіральні витки 7, а по гвинтовій лінії 8 пластинчаті ножі 9. При цьому пластинчаті ножі 9 встановлено на барабані 5 між спіральними витками 7 та під кутом до поперечного перерізу барабана 5. Гвинтова лінія 6 і 8 виконана зі змінним кроком, при цьому крок Тв спіральних витків 7 і крок Тn пластинчатих ножів 9 збільшується з постійним кутом підйому гвинтової лінії 6 і 8 в сторону вивантажувальної частини 10 напрямної труби 2. Комбінований гвинтовий конвеєр працює наступним чином. Сільськогосподарська продукція, наприклад коренеплоди, подаються в завантажувальний бункер 1, які в подальшому переміщуються в напрямну трубу 2 до гвинтового конвеєра 3, або до пластинчатих ножів 9. Під час обертання приводного вала 4 та, відповідно, барабана 5 і пластинчатих ножів 9 відбувається одночасне подрібнення та транспортування (переміщення) подрібнених частинок коренеплодів за рахунок, відповідно, встановлення пластинчатих ножів 9 під кутом до поперечного перерізу барабана 5 і їх закріплення на барабані 5 по гвинтовій лінії 8. Крім того, одночасно з переміщенням подрібнених частинок коренеплодів пластинчатими ножами 9, також відбувається їх транспортування спіральними витками 7 в сторону вивантажувальної частини 10 напрямної труби 2. За рахунок одночасного транспортування подрібнених частинок коренеплодів спіральними витками 7 і пластинчатими ножами 9 та виконання гвинтової лінії 6 і 8 зі змінним кроком Тв і Тn, який збільшується в сторону вивантажувальної частини 10 напрямної труби 2 зростає кількість матеріалу, який переміщується та збільшується швидкість осьового переміщення подрібнених частинок коренеплодів, при цьому, відповідно, підвищується продуктивність роботи комбінованого гвинтового транспортера. Таким чином, розташування пластинчатих ножів між спіральними витками та збільшення кроку гвинтової лінії спіральних витків і пластинчатих ножів в сторону вивантажувальної частини напрямної труби дозволяє підвищити продуктивність роботи гвинтового конвеєра або комбінованого гвинтового транспортера загалом. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Комбінований гвинтовий транспортер, який містить завантажувальний бункер і напрямну трубу, в якій встановлено гвинтовий конвеєр, виконаний у вигляді приводного вала, на барабані якого по гвинтовій лінії закріплено спіральні витки та пластинчаті ножі, що розташовані під кутом до поперечного перерізу барабана, який відрізняється тим, що пластинчаті ножі встановлено між 1 UA 113936 U спіральними витками, а крок спіральних витків і пластинчатих ножів збільшується з постійним кутом підйому гвинтової лінії в сторону вивантажувальної частини напрямної труби. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
