Спосіб виготовлення фризу керамічного декоративного

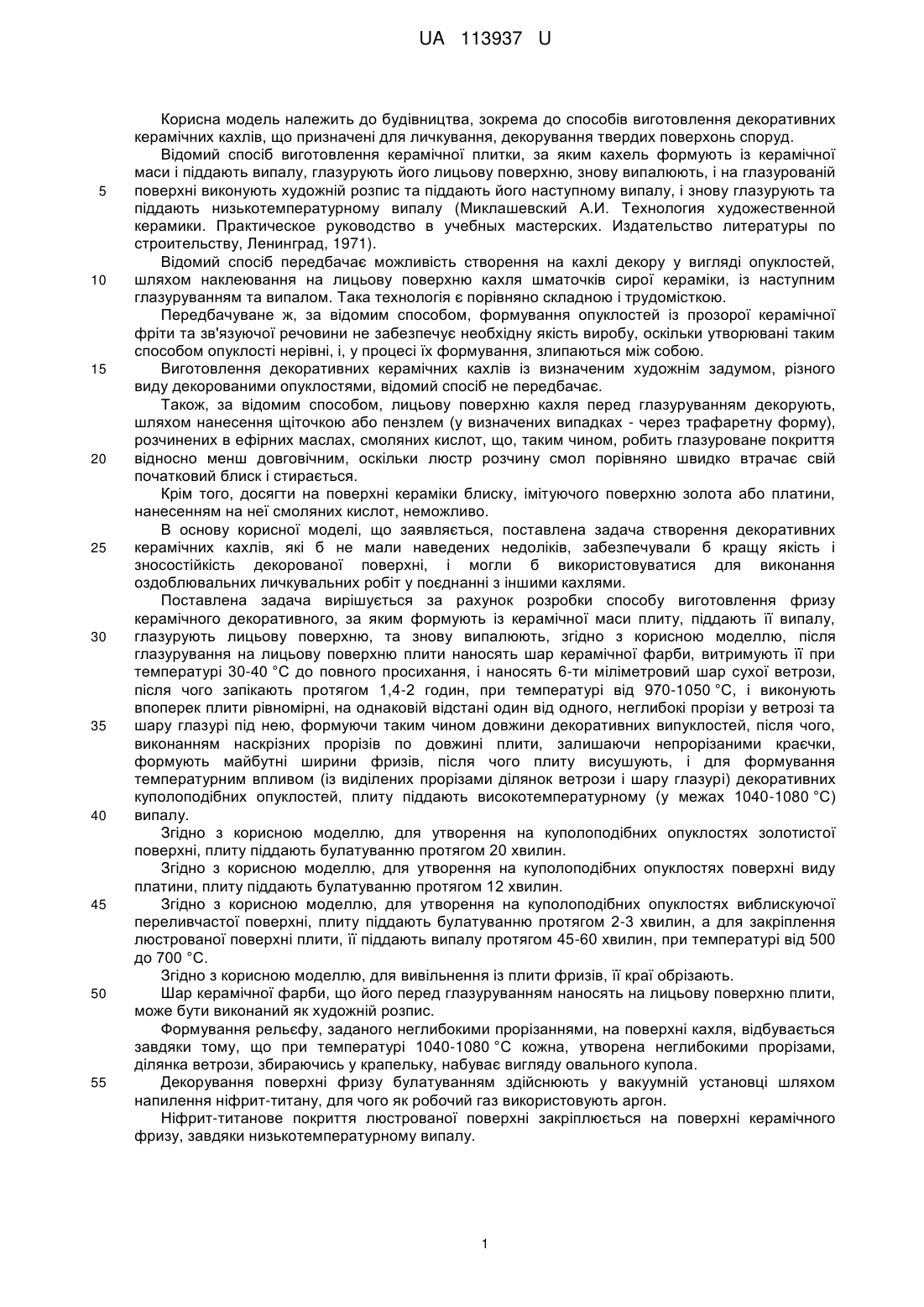

Реферат: Спосіб виготовлення фризу керамічного декоративного, за яким формують із керамічної маси плиту, піддають її випалу, глазурують лицьову поверхню та знову випалюють. Після глазурування на лицьову поверхню плити наносять шар керамічної фарби, витримують її при температурі 30-40 °C до повного просихання і наносять 6-ти міліметровий шар сухої ветрози, після чого запікають протягом 1,4-2 годин, при температурі від 970-1050 °C, і виконують поперек плити рівномірні, на однаковій відстані один від одного, неглибокі прорізи у ветрозі та шару глазурі під нею, формуючи таким чином довжини декоративних випуклостей, після чого, виконанням наскрізних прорізів по довжині плити, залишаючи непрорізаними краєчки, формують майбутні ширини фризів, після чого плиту висушують, і для формування температурним впливом (із виділених прорізами ділянок ветрози і шару глазурі) декоративних куполоподібних опуклостей, плиту піддають високотемпературному (у межах 1040-1080 °C) випалу. UA 113937 U (12) UA 113937 U UA 113937 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівництва, зокрема до способів виготовлення декоративних керамічних кахлів, що призначені для личкування, декорування твердих поверхонь споруд. Відомий спосіб виготовлення керамічної плитки, за яким кахель формують із керамічної маси і піддають випалу, глазурують його лицьову поверхню, знову випалюють, і на глазурованій поверхні виконують художній розпис та піддають його наступному випалу, і знову глазурують та піддають низькотемпературному випалу (Миклашевский А.И. Технология художественной керамики. Практическое руководство в учебных мастерских. Издательство литературы по строительству, Ленинград, 1971). Відомий спосіб передбачає можливість створення на кахлі декору у вигляді опуклостей, шляхом наклеювання на лицьову поверхню кахля шматочків сирої кераміки, із наступним глазуруванням та випалом. Така технологія є порівняно складною і трудомісткою. Передбачуване ж, за відомим способом, формування опуклостей із прозорої керамічної фріти та зв'язуючої речовини не забезпечує необхідну якість виробу, оскільки утворювані таким способом опуклості нерівні, і, у процесі їх формування, злипаються між собою. Виготовлення декоративних керамічних кахлів із визначеним художнім задумом, різного виду декорованими опуклостями, відомий спосіб не передбачає. Також, за відомим способом, лицьову поверхню кахля перед глазуруванням декорують, шляхом нанесення щіточкою або пензлем (у визначених випадках - через трафаретну форму), розчинених в ефірних маслах, смоляних кислот, що, таким чином, робить глазуроване покриття відносно менш довговічним, оскільки люстр розчину смол порівняно швидко втрачає свій початковий блиск і стирається. Крім того, досягти на поверхні кераміки блиску, імітуючого поверхню золота або платини, нанесенням на неї смоляних кислот, неможливо. В основу корисної моделі, що заявляється, поставлена задача створення декоративних керамічних кахлів, які б не мали наведених недоліків, забезпечували б кращу якість і зносостійкість декорованої поверхні, і могли б використовуватися для виконання оздоблювальних личкувальних робіт у поєднанні з іншими кахлями. Поставлена задача вирішується за рахунок розробки способу виготовлення фризу керамічного декоративного, за яким формують із керамічної маси плиту, піддають її випалу, глазурують лицьову поверхню, та знову випалюють, згідно з корисною моделлю, після глазурування на лицьову поверхню плити наносять шар керамічної фарби, витримують її при температурі 30-40 °C до повного просихання, і наносять 6-ти міліметровий шар сухої ветрози, після чого запікають протягом 1,4-2 годин, при температурі від 970-1050 °C, і виконують впоперек плити рівномірні, на однаковій відстані один від одного, неглибокі прорізи у ветрозі та шару глазурі під нею, формуючи таким чином довжини декоративних випуклостей, після чого, виконанням наскрізних прорізів по довжині плити, залишаючи непрорізаними краєчки, формують майбутні ширини фризів, після чого плиту висушують, і для формування температурним впливом (із виділених прорізами ділянок ветрози і шару глазурі) декоративних куполоподібних опуклостей, плиту піддають високотемпературному (у межах 1040-1080 °C) випалу. Згідно з корисною моделлю, для утворення на куполоподібних опуклостях золотистої поверхні, плиту піддають булатуванню протягом 20 хвилин. Згідно з корисною моделлю, для утворення на куполоподібних опуклостях поверхні виду платини, плиту піддають булатуванню протягом 12 хвилин. Згідно з корисною моделлю, для утворення на куполоподібних опуклостях виблискуючої переливчастої поверхні, плиту піддають булатуванню протягом 2-3 хвилин, а для закріплення люстрованої поверхні плити, її піддають випалу протягом 45-60 хвилин, при температурі від 500 до 700 °C. Згідно з корисною моделлю, для вивільнення із плити фризів, її краї обрізають. Шар керамічної фарби, що його перед глазуруванням наносять на лицьову поверхню плити, може бути виконаний як художній розпис. Формування рельєфу, заданого неглибокими прорізаннями, на поверхні кахля, відбувається завдяки тому, що при температурі 1040-1080 °C кожна, утворена неглибокими прорізами, ділянка ветрози, збираючись у крапельку, набуває вигляду овального купола. Декорування поверхні фризу булатуванням здійснюють у вакуумній установці шляхом напилення ніфрит-титану, для чого як робочий газ використовують аргон. Ніфрит-титанове покриття люстрованої поверхні закріплюється на поверхні керамічного фризу, завдяки низькотемпературному випалу. 1 UA 113937 U 5 Складовою технічного результату способу виготовлення фризу керамічного декоративного є можливість формування широкого спектра конфігурацій декоративного покриття із високим та чітким рельєфом. Нарізка фризу керамічного декоративного на довжини, відповідні потребам у кінцевому продукті, обумовлюється цілями композиційного поєднання фризу з іншими кахлями або ж може бути обумовлена певним художнім задумом. Спосіб виготовлення фризу керамічного декоративного може бути застосований на будьякому промисловому виробництві, оснащеному обладнанням для випалу кераміки та механічним обладнанням для її декорування. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 1. Спосіб виготовлення фризу керамічного декоративного, за яким формують із керамічної маси плиту, піддають її випалу, глазурують лицьову поверхню та знову випалюють, який відрізняється тим, що після глазурування на лицьову поверхню плити наносять шар керамічної фарби, витримують її при температурі 30-40 °C до повного просихання і наносять 6-ти міліметровий шар сухої ветрози, після чого запікають протягом 1,4-2 годин, при температурі від 970-1050 °C, і виконують поперек плити рівномірні, на однаковій відстані один від одного, неглибокі прорізи у ветрозі та шару глазурі під нею, формуючи таким чином довжини декоративних випуклостей, після чого виконанням наскрізних прорізів по довжині плити, залишаючи непрорізаними краєчки, формують майбутні ширини фризів, після чого плиту висушують, і для формування температурним впливом (із виділених прорізами ділянок ветрози і шару глазурі) декоративних куполоподібних опуклостей, плиту піддають високотемпературному (у межах 1040-1080 °C) випалу. 2. Спосіб виготовлення фризу керамічного декоративного за п. 1, який відрізняється тим, що, для утворення на куполоподібних опуклостях золотистої поверхні, плиту піддають булатуванню протягом 20 хвилин. 3. Спосіб виготовлення фризу керамічного декоративного за п. 1, який відрізняється тим, що, для утворення на куполоподібних опуклостях поверхні виду платини, плиту піддають булатуванню протягом 12 хвилин. 4. Спосіб виготовлення фризу керамічного декоративного за п. 1, який відрізняється тим, що, для утворення на куполоподібних опуклостях виблискуючої переливчастої поверхні, плиту піддають булатуванню протягом 2-3 хвилин, а для закріплення люстрованої поверхні плити, її піддають випалу протягом 45-60 хвилин, при температурі від 500 до 700 °C. 5. Спосіб виготовлення фризу керамічного декоративного за будь яким з пп. 1-4, який відрізняється тим, що для вивільнення із плити фризів, її краї обрізають. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
