Вібронезалежна опора

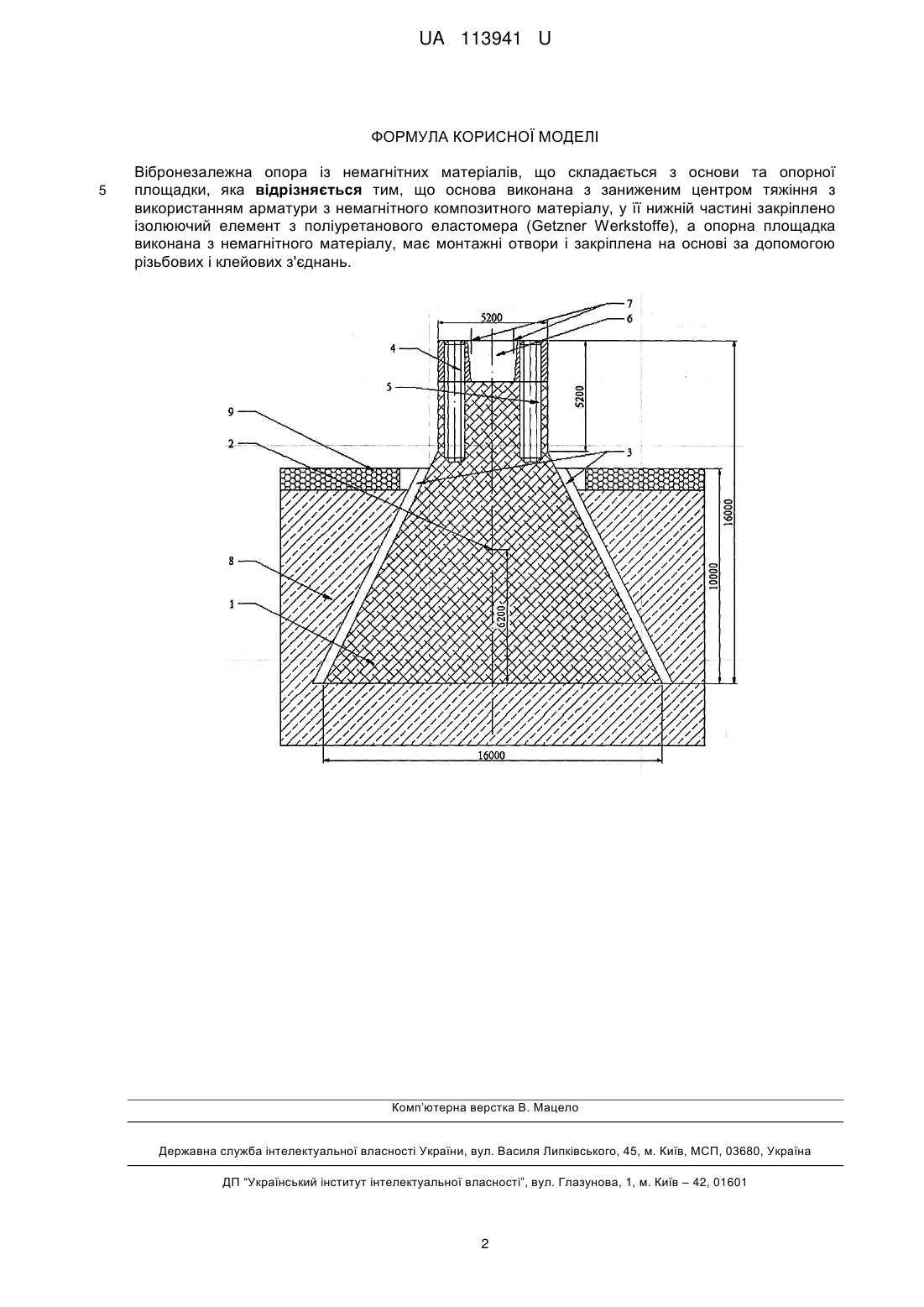

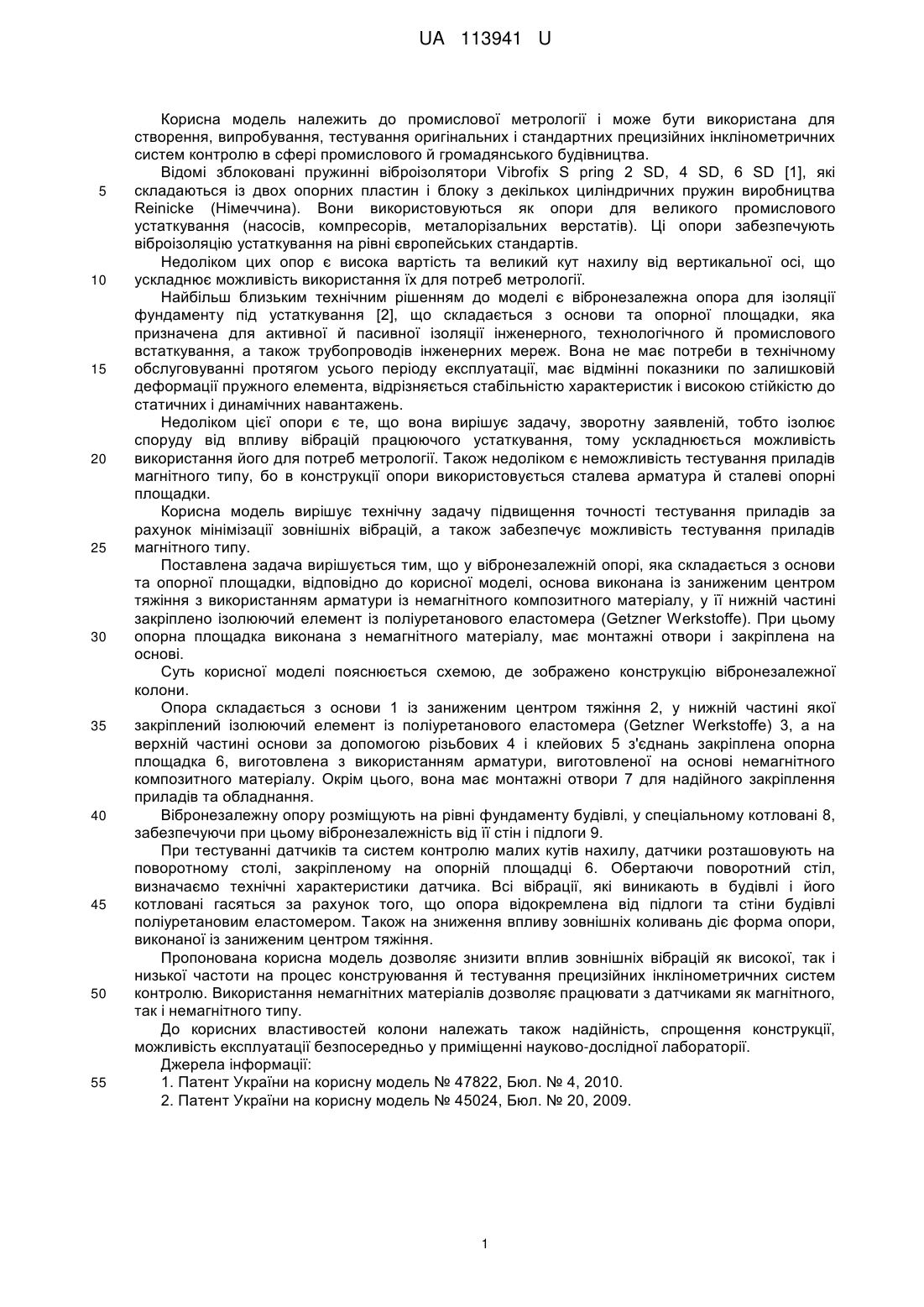

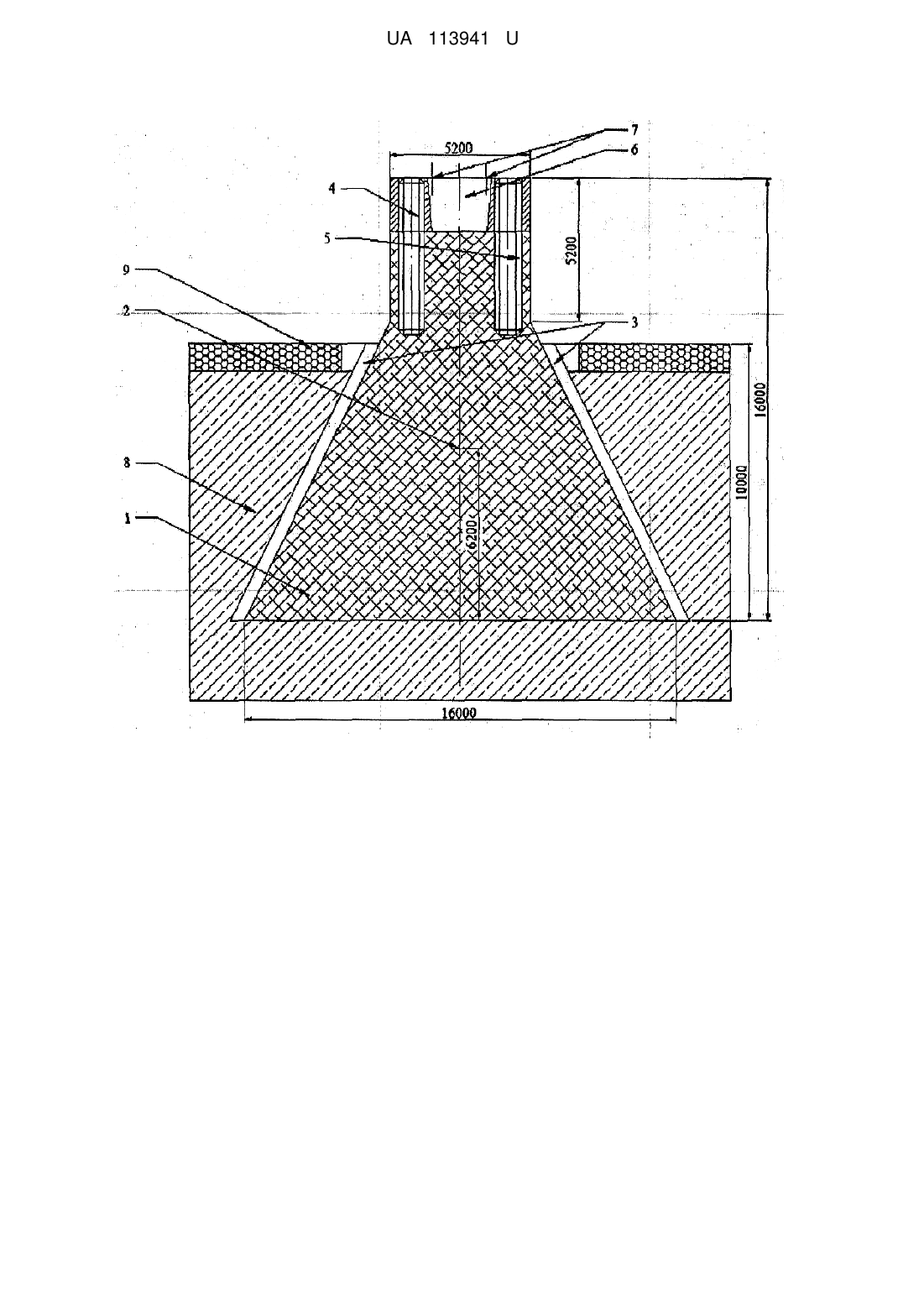

Реферат: Вібронезалежна опора із немагнітних матеріалів складається з основи та опорної площадки. Крім цього, основа виконана з заниженим центром тяжіння з використанням арматури з немагнітного композитного матеріалу, у її нижній частині закріплено ізолюючий елемент з поліуретанового еластомера (Getzner Werkstoffe), а опорна площадка виконана з немагнітного матеріалу, має монтажні отвори і закріплена на основі за допомогою різьбових і клейових з'єднань. UA 113941 U (12) UA 113941 U UA 113941 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до промислової метрології і може бути використана для створення, випробування, тестування оригінальних і стандартних прецизійних інклінометричних систем контролю в сфері промислового й громадянського будівництва. Відомі зблоковані пружинні віброізолятори Vibrofix S pring 2 SD, 4 SD, 6 SD [1], які складаються із двох опорних пластин і блоку з декількох циліндричних пружин виробництва Reinicke (Німеччина). Вони використовуються як опори для великого промислового устаткування (насосів, компресорів, металорізальних верстатів). Ці опори забезпечують віброізоляцію устаткування на рівні європейських стандартів. Недоліком цих опор є висока вартість та великий кут нахилу від вертикальної осі, що ускладнює можливість використання їх для потреб метрології. Найбільш близьким технічним рішенням до моделі є вібронезалежна опора для ізоляції фундаменту під устаткування [2], що складається з основи та опорної площадки, яка призначена для активної й пасивної ізоляції інженерного, технологічного й промислового встаткування, а також трубопроводів інженерних мереж. Вона не має потреби в технічному обслуговуванні протягом усього періоду експлуатації, має відмінні показники по залишковій деформації пружного елемента, відрізняється стабільністю характеристик і високою стійкістю до статичних і динамічних навантажень. Недоліком цієї опори є те, що вона вирішує задачу, зворотну заявленій, тобто ізолює споруду від впливу вібрацій працюючого устаткування, тому ускладнюється можливість використання його для потреб метрології. Також недоліком є неможливість тестування приладів магнітного типу, бо в конструкції опори використовується сталева арматура й сталеві опорні площадки. Корисна модель вирішує технічну задачу підвищення точності тестування приладів за рахунок мінімізації зовнішніх вібрацій, а також забезпечує можливість тестування приладів магнітного типу. Поставлена задача вирішується тим, що у вібронезалежній опорі, яка складається з основи та опорної площадки, відповідно до корисної моделі, основа виконана із заниженим центром тяжіння з використанням арматури із немагнітного композитного матеріалу, у її нижній частині закріплено ізолюючий елемент із поліуретанового еластомера (Getzner Werkstoffe). При цьому опорна площадка виконана з немагнітного матеріалу, має монтажні отвори і закріплена на основі. Суть корисної моделі пояснюється схемою, де зображено конструкцію вібронезалежної колони. Опора складається з основи 1 із заниженим центром тяжіння 2, у нижній частині якої закріплений ізолюючий елемент із поліуретанового еластомера (Getzner Werkstoffe) 3, а на верхній частині основи за допомогою різьбових 4 і клейових 5 з'єднань закріплена опорна площадка 6, виготовлена з використанням арматури, виготовленої на основі немагнітного композитного матеріалу. Окрім цього, вона має монтажні отвори 7 для надійного закріплення приладів та обладнання. Вібронезалежну опору розміщують на рівні фундаменту будівлі, у спеціальному котловані 8, забезпечуючи при цьому вібронезалежність від її стін і підлоги 9. При тестуванні датчиків та систем контролю малих кутів нахилу, датчики розташовують на поворотному столі, закріпленому на опорній площадці 6. Обертаючи поворотний стіл, визначаємо технічні характеристики датчика. Всі вібрації, які виникають в будівлі і його котловані гасяться за рахунок того, що опора відокремлена від підлоги та стіни будівлі поліуретановим еластомером. Також на зниження впливу зовнішніх коливань діє форма опори, виконаної із заниженим центром тяжіння. Пропонована корисна модель дозволяє знизити вплив зовнішніх вібрацій як високої, так і низької частоти на процес конструювання й тестування прецизійних інклінометричних систем контролю. Використання немагнітних матеріалів дозволяє працювати з датчиками як магнітного, так і немагнітного типу. До корисних властивостей колони належать також надійність, спрощення конструкції, можливість експлуатації безпосередньо у приміщенні науково-дослідної лабораторії. Джерела інформації: 1. Патент України на корисну модель № 47822, Бюл. № 4, 2010. 2. Патент України на корисну модель № 45024, Бюл. № 20, 2009. 1 UA 113941 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Вібронезалежна опора із немагнітних матеріалів, що складається з основи та опорної площадки, яка відрізняється тим, що основа виконана з заниженим центром тяжіння з використанням арматури з немагнітного композитного матеріалу, у її нижній частині закріплено ізолюючий елемент з поліуретанового еластомера (Getzner Werkstoffe), а опорна площадка виконана з немагнітного матеріалу, має монтажні отвори і закріплена на основі за допомогою різьбових і клейових з'єднань. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
