Водорозбірна колонка

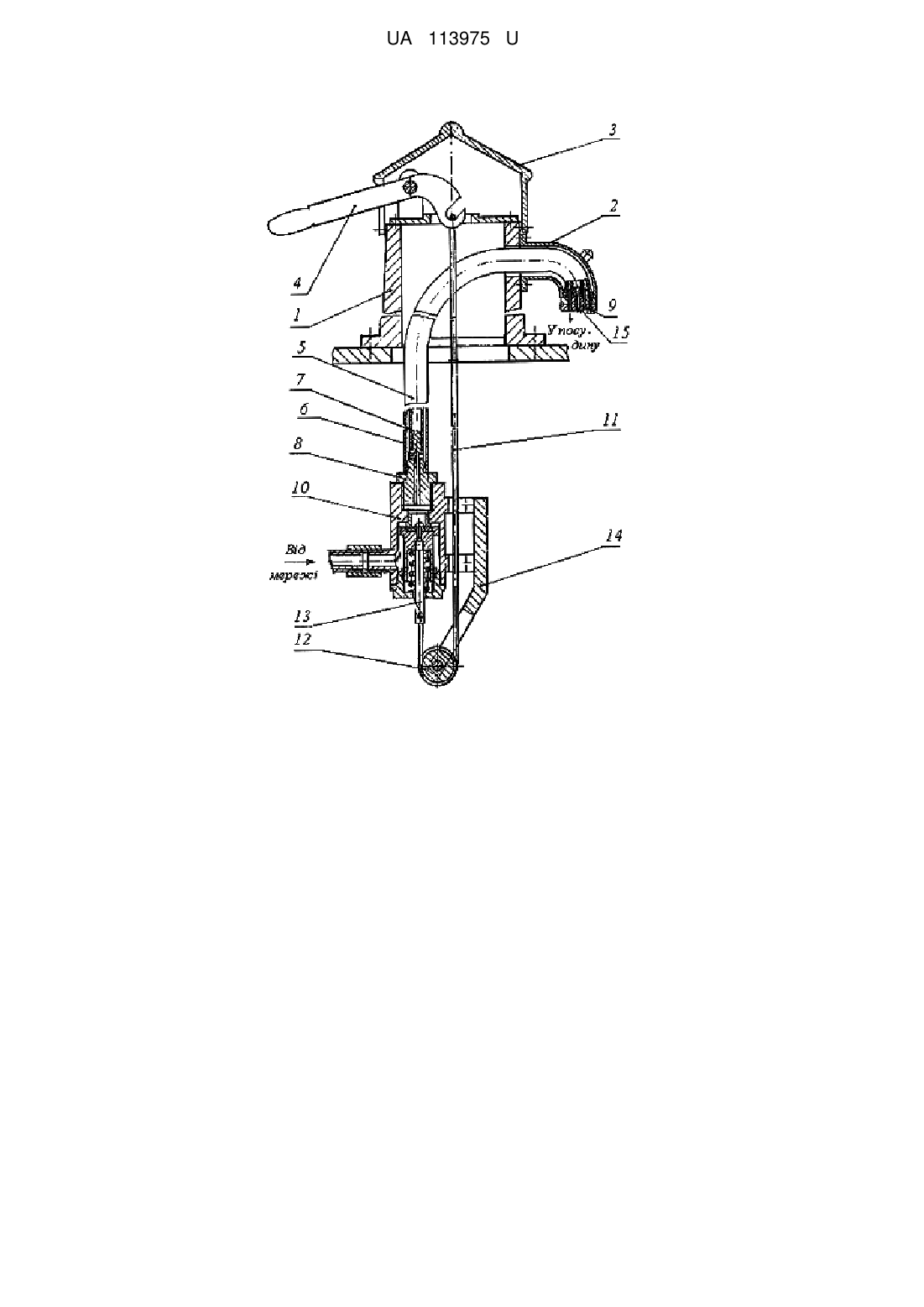

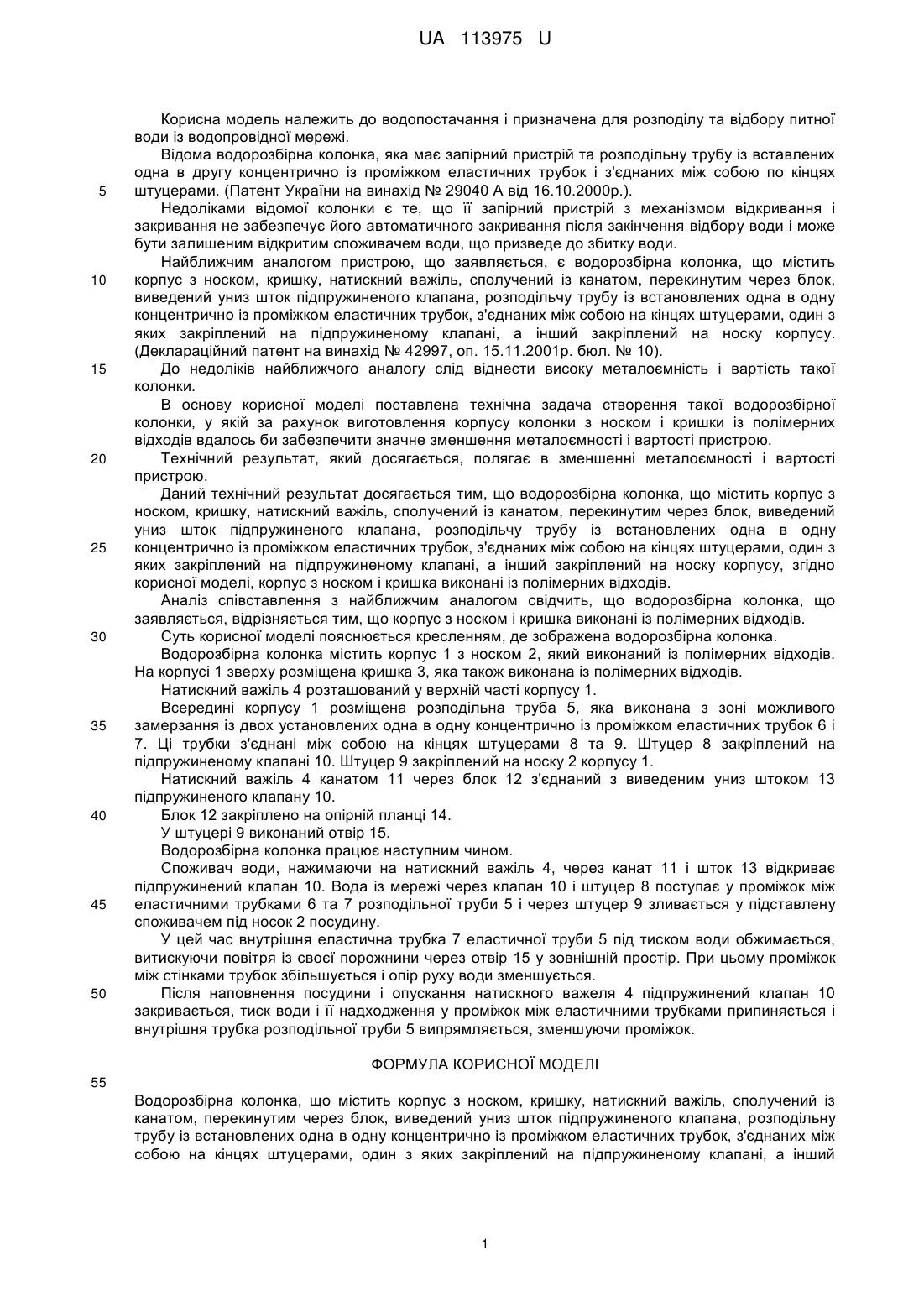

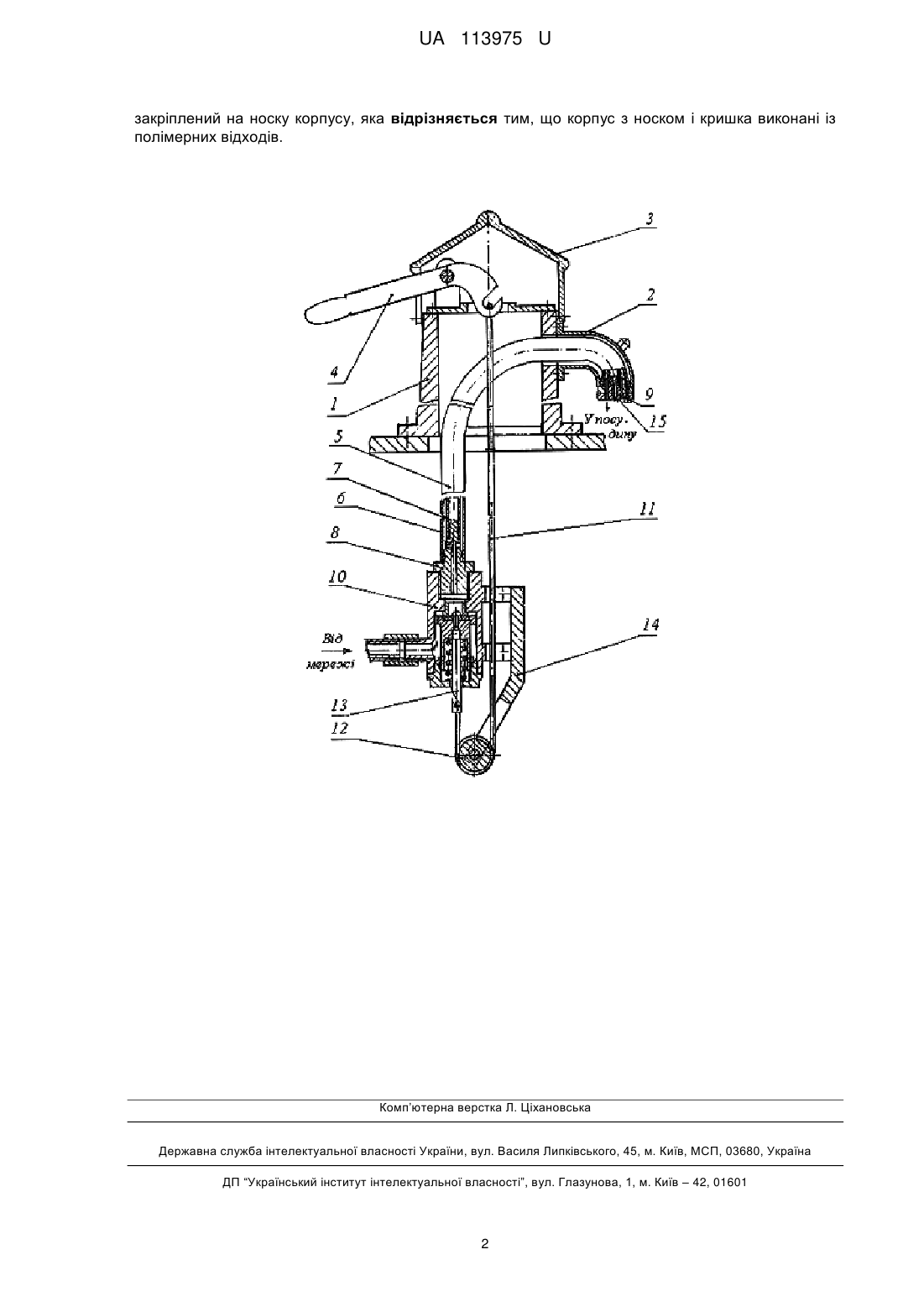

Реферат: Водорозбірна колонка, що містить корпус з носком, кришку, натискний важіль, сполучений із канатом, перекинутим через блок, виведений униз шток підпружиненого клапана, розподільну трубу із встановлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних між собою на кінцях штуцерами, один з яких закріплений на підпружиненому клапані, а інший закріплений на носку корпусу, причому корпус з носком і кришка виконані із полімерних відходів. UA 113975 U (12) UA 113975 U UA 113975 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до водопостачання і призначена для розподілу та відбору питної води із водопровідної мережі. Відома водорозбірна колонка, яка має запірний пристрій та розподільну трубу із вставлених одна в другу концентрично із проміжком еластичних трубок і з'єднаних між собою по кінцях штуцерами. (Патент України на винахід № 29040 А від 16.10.2000р.). Недоліками відомої колонки є те, що її запірний пристрій з механізмом відкривання і закривання не забезпечує його автоматичного закривання після закінчення відбору води і може бути залишеним відкритим споживачем води, що призведе до збитку води. Найближчим аналогом пристрою, що заявляється, є водорозбірна колонка, що містить корпус з носком, кришку, натискний важіль, сполучений із канатом, перекинутим через блок, виведений униз шток підпружиненого клапана, розподільчу трубу із встановлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних між собою на кінцях штуцерами, один з яких закріплений на підпружиненому клапані, а інший закріплений на носку корпусу. (Деклараційний патент на винахід № 42997, оп. 15.11.2001р. бюл. № 10). До недоліків найближчого аналогу слід віднести високу металоємність і вартість такої колонки. В основу корисної моделі поставлена технічна задача створення такої водорозбірної колонки, у якій за рахунок виготовлення корпусу колонки з носком і кришки із полімерних відходів вдалось би забезпечити значне зменшення металоємності і вартості пристрою. Технічний результат, який досягається, полягає в зменшенні металоємності і вартості пристрою. Даний технічний результат досягається тим, що водорозбірна колонка, що містить корпус з носком, кришку, натискний важіль, сполучений із канатом, перекинутим через блок, виведений униз шток підпружиненого клапана, розподільчу трубу із встановлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних між собою на кінцях штуцерами, один з яких закріплений на підпружиненому клапані, а інший закріплений на носку корпусу, згідно корисної моделі, корпус з носком і кришка виконані із полімерних відходів. Аналіз співставлення з найближчим аналогом свідчить, що водорозбірна колонка, що заявляється, відрізняється тим, що корпус з носком і кришка виконані із полімерних відходів. Суть корисної моделі пояснюється кресленням, де зображена водорозбірна колонка. Водорозбірна колонка містить корпус 1 з носком 2, який виконаний із полімерних відходів. На корпусі 1 зверху розміщена кришка 3, яка також виконана із полімерних відходів. Натискний важіль 4 розташований у верхній часті корпусу 1. Всередині корпусу 1 розміщена розподільна труба 5, яка виконана з зоні можливого замерзання із двох установлених одна в одну концентрично із проміжком еластичних трубок 6 і 7. Ці трубки з'єднані між собою на кінцях штуцерами 8 та 9. Штуцер 8 закріплений на підпружиненому клапані 10. Штуцер 9 закріплений на носку 2 корпусу 1. Натискний важіль 4 канатом 11 через блок 12 з'єднаний з виведеним униз штоком 13 підпружиненого клапану 10. Блок 12 закріплено на опірній планці 14. У штуцері 9 виконаний отвір 15. Водорозбірна колонка працює наступним чином. Споживач води, нажимаючи на натискний важіль 4, через канат 11 і шток 13 відкриває підпружинений клапан 10. Вода із мережі через клапан 10 і штуцер 8 поступає у проміжок між еластичними трубками 6 та 7 розподільної труби 5 і через штуцер 9 зливається у підставлену споживачем під носок 2 посудину. У цей час внутрішня еластична трубка 7 еластичної труби 5 під тиском води обжимається, витискуючи повітря із своєї порожнини через отвір 15 у зовнішній простір. При цьому проміжок між стінками трубок збільшується і опір руху води зменшується. Після наповнення посудини і опускання натискного важеля 4 підпружинений клапан 10 закривається, тиск води і її надходження у проміжок між еластичними трубками припиняється і внутрішня трубка розподільної труби 5 випрямляється, зменшуючи проміжок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Водорозбірна колонка, що містить корпус з носком, кришку, натискний важіль, сполучений із канатом, перекинутим через блок, виведений униз шток підпружиненого клапана, розподільну трубу із встановлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних між собою на кінцях штуцерами, один з яких закріплений на підпружиненому клапані, а інший 1 UA 113975 U закріплений на носку корпусу, яка відрізняється тим, що корпус з носком і кришка виконані із полімерних відходів. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
