Запірно-пломбувальний пристрій

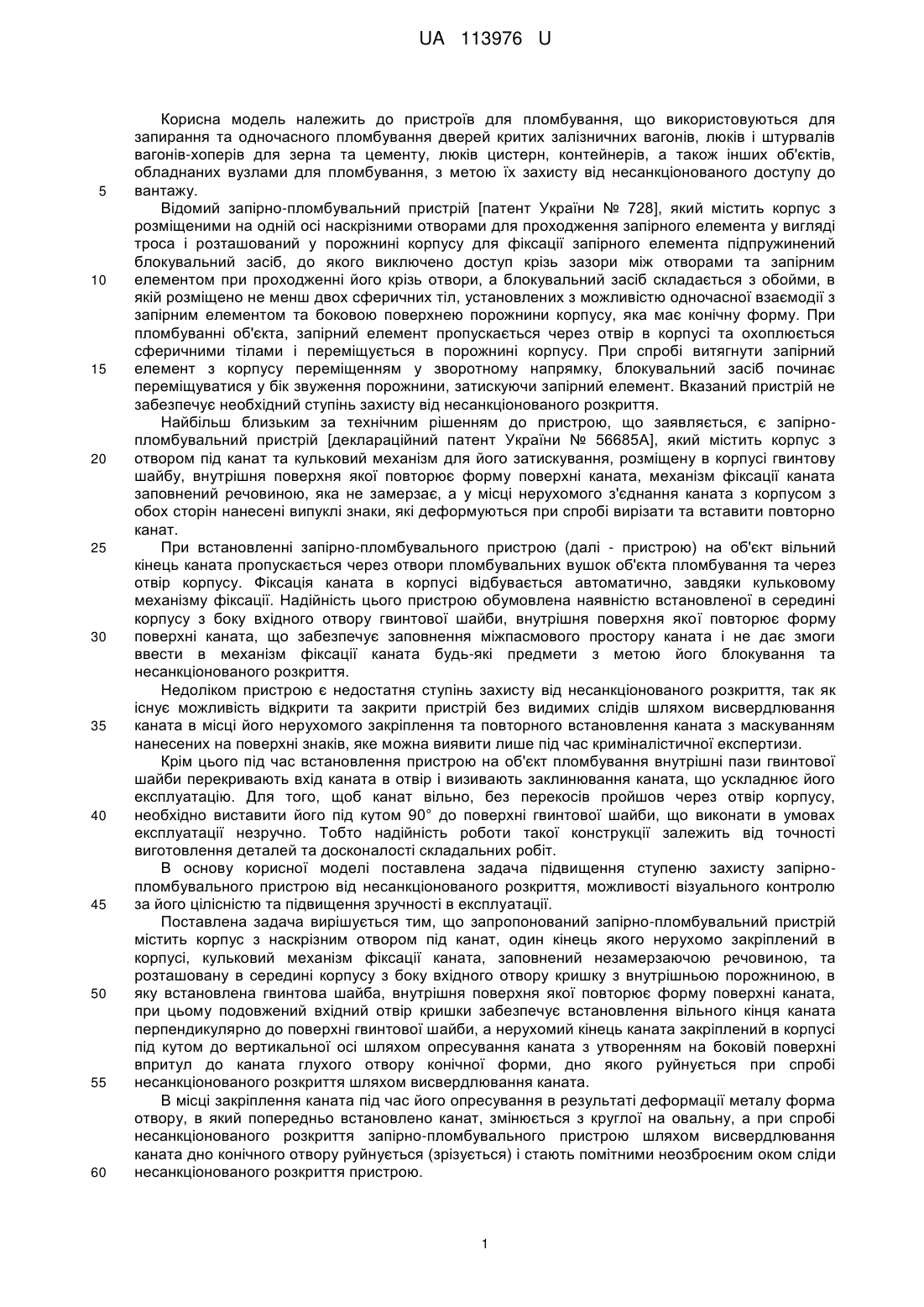

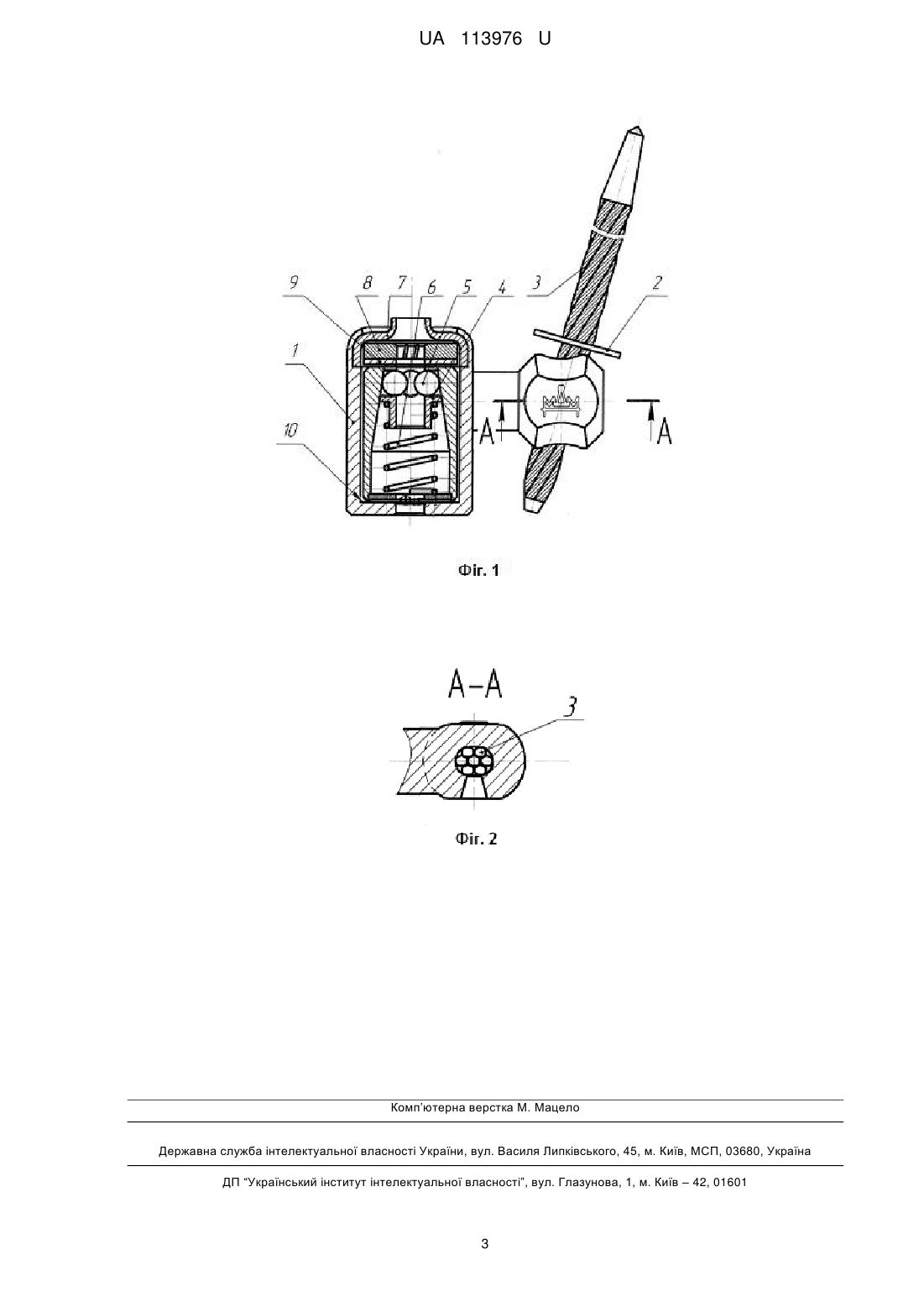

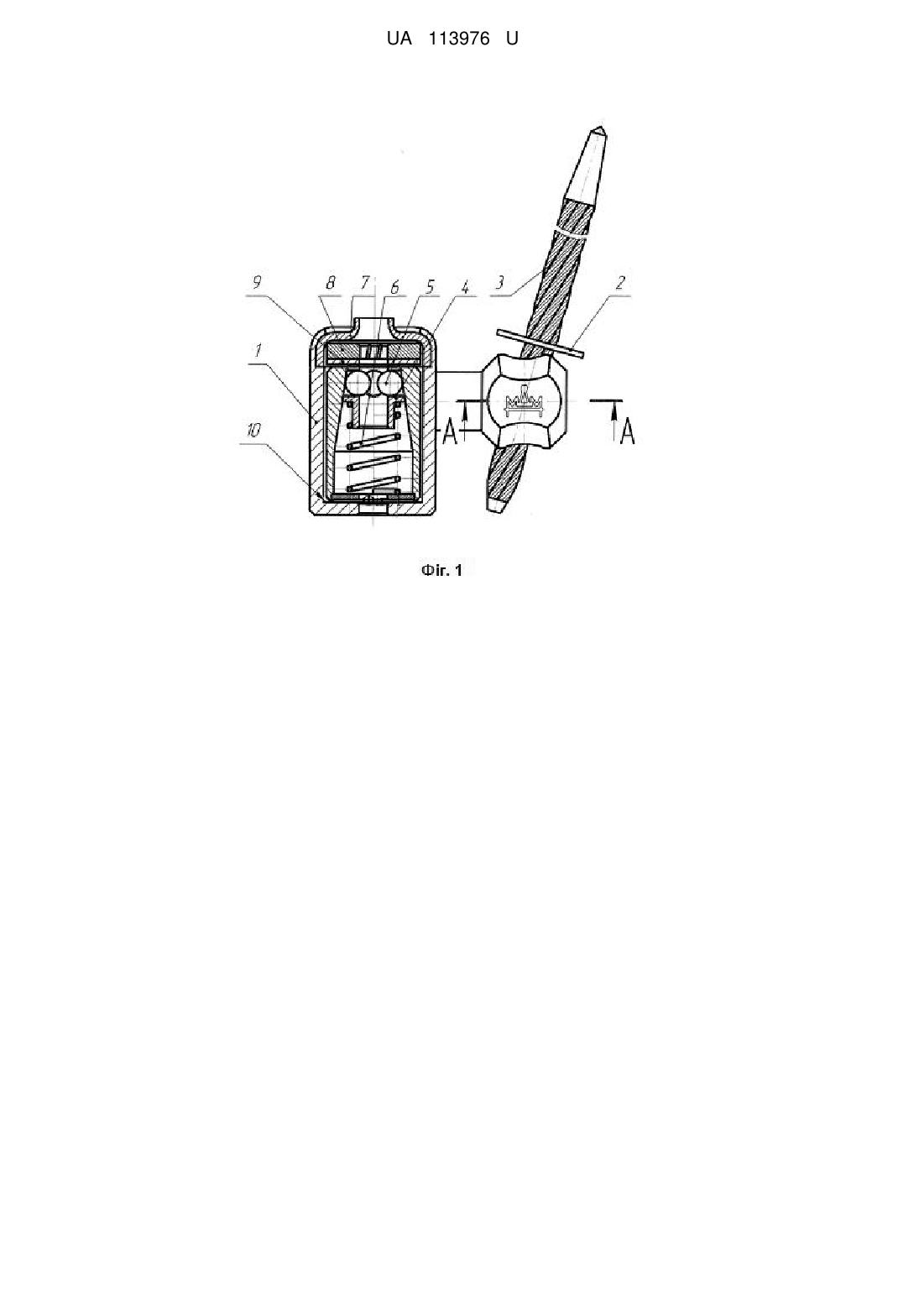

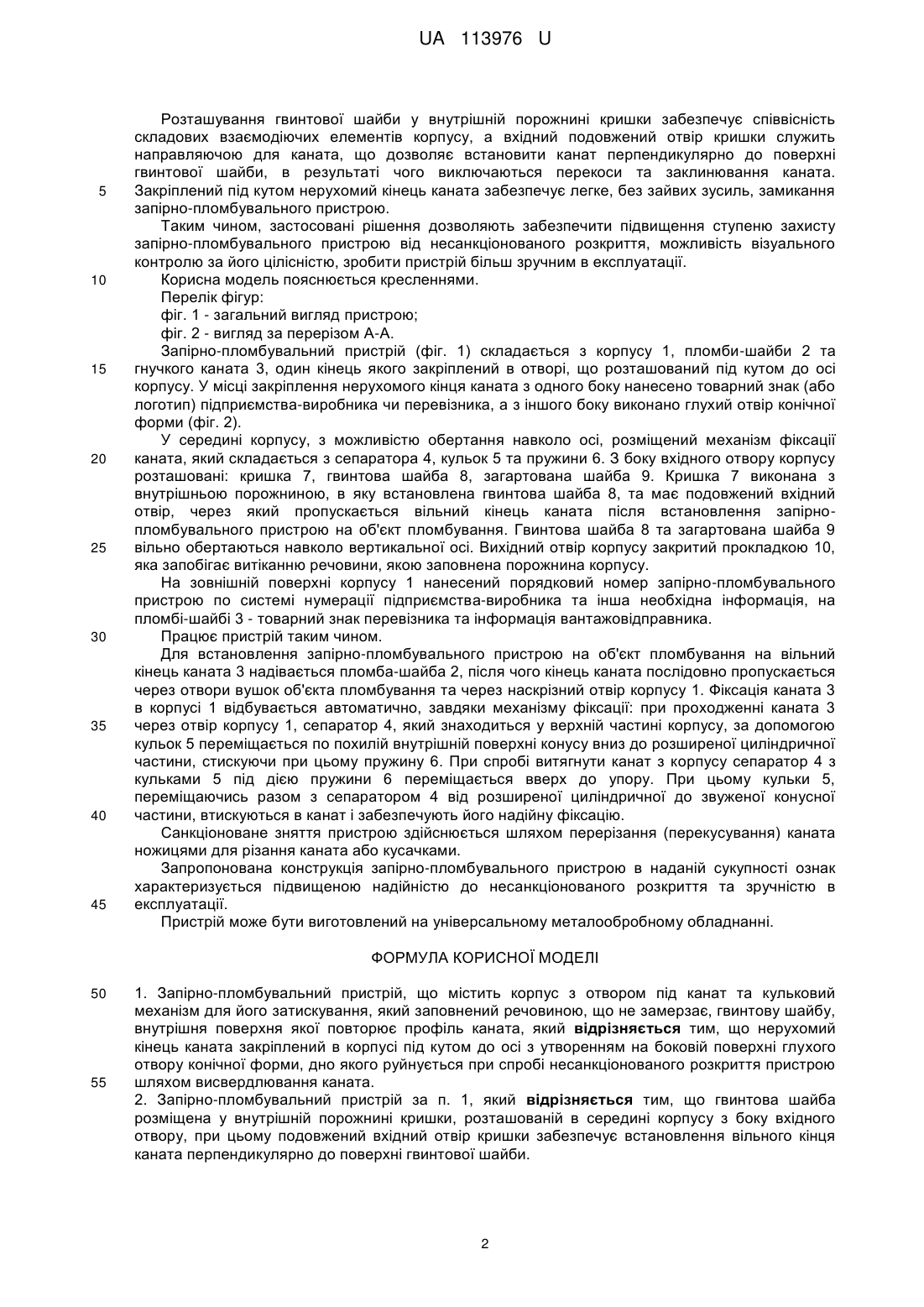

Реферат: Запірно-пломбувальний пристрій містить корпус з отвором під канат та кульковий механізм для його затискування, який заповнений речовиною, що не замерзає, гвинтову шайбу, внутрішня поверхня якої повторює профіль каната, причому нерухомий кінець каната закріплений в корпусі під кутом до осі з утворенням на боковій поверхні глухого отвору конічної форми, дно якого руйнується при спробі несанкціонованого розкриття пристрою шляхом висвердлювання каната. UA 113976 U (12) UA 113976 U UA 113976 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для пломбування, що використовуються для запирання та одночасного пломбування дверей критих залізничних вагонів, люків і штурвалів вагонів-хоперів для зерна та цементу, люків цистерн, контейнерів, а також інших об'єктів, обладнаних вузлами для пломбування, з метою їх захисту від несанкціонованого доступу до вантажу. Відомий запірно-пломбувальний пристрій [патент України № 728], який містить корпус з розміщеними на одній осі наскрізними отворами для проходження запірного елемента у вигляді троса і розташований у порожнині корпусу для фіксації запірного елемента підпружинений блокувальний засіб, до якого виключено доступ крізь зазори між отворами та запірним елементом при проходженні його крізь отвори, а блокувальний засіб складається з обойми, в якій розміщено не менш двох сферичних тіл, установлених з можливістю одночасної взаємодії з запірним елементом та боковою поверхнею порожнини корпусу, яка має конічну форму. При пломбуванні об'єкта, запірний елемент пропускається через отвір в корпусі та охоплюється сферичними тілами і переміщується в порожнині корпусу. При спробі витягнути запірний елемент з корпусу переміщенням у зворотному напрямку, блокувальний засіб починає переміщуватися у бік звуження порожнини, затискуючи запірний елемент. Вказаний пристрій не забезпечує необхідний ступінь захисту від несанкціонованого розкриття. Найбільш близьким за технічним рішенням до пристрою, що заявляється, є запірнопломбувальний пристрій [деклараційний патент України № 56685А], який містить корпус з отвором під канат та кульковий механізм для його затискування, розміщену в корпусі гвинтову шайбу, внутрішня поверхня якої повторює форму поверхні каната, механізм фіксації каната заповнений речовиною, яка не замерзає, а у місці нерухомого з'єднання каната з корпусом з обох сторін нанесені випуклі знаки, які деформуються при спробі вирізати та вставити повторно канат. При встановленні запірно-пломбувального пристрою (далі - пристрою) на об'єкт вільний кінець каната пропускається через отвори пломбувальних вушок об'єкта пломбування та через отвір корпусу. Фіксація каната в корпусі відбувається автоматично, завдяки кульковому механізму фіксації. Надійність цього пристрою обумовлена наявністю встановленої в середині корпусу з боку вхідного отвору гвинтової шайби, внутрішня поверхня якої повторює форму поверхні каната, що забезпечує заповнення міжпасмового простору каната і не дає змоги ввести в механізм фіксації каната будь-які предмети з метою його блокування та несанкціонованого розкриття. Недоліком пристрою є недостатня ступінь захисту від несанкціонованого розкриття, так як існує можливість відкрити та закрити пристрій без видимих слідів шляхом висвердлювання каната в місці його нерухомого закріплення та повторного встановлення каната з маскуванням нанесених на поверхні знаків, яке можна виявити лише під час криміналістичної експертизи. Крім цього під час встановлення пристрою на об'єкт пломбування внутрішні пази гвинтової шайби перекривають вхід каната в отвір і визивають заклинювання каната, що ускладнює його експлуатацію. Для того, щоб канат вільно, без перекосів пройшов через отвір корпусу, необхідно виставити його під кутом 90° до поверхні гвинтової шайби, що виконати в умовах експлуатації незручно. Тобто надійність роботи такої конструкції залежить від точності виготовлення деталей та досконалості складальних робіт. В основу корисної моделі поставлена задача підвищення ступеню захисту запірнопломбувального пристрою від несанкціонованого розкриття, можливості візуального контролю за його цілісністю та підвищення зручності в експлуатації. Поставлена задача вирішується тим, що запропонований запірно-пломбувальний пристрій містить корпус з наскрізним отвором під канат, один кінець якого нерухомо закріплений в корпусі, кульковий механізм фіксації каната, заповнений незамерзаючою речовиною, та розташовану в середині корпусу з боку вхідного отвору кришку з внутрішньою порожниною, в яку встановлена гвинтова шайба, внутрішня поверхня якої повторює форму поверхні каната, при цьому подовжений вхідний отвір кришки забезпечує встановлення вільного кінця каната перпендикулярно до поверхні гвинтової шайби, а нерухомий кінець каната закріплений в корпусі під кутом до вертикальної осі шляхом опресування каната з утворенням на боковій поверхні впритул до каната глухого отвору конічної форми, дно якого руйнується при спробі несанкціонованого розкриття шляхом висвердлювання каната. В місці закріплення каната під час його опресування в результаті деформації металу форма отвору, в який попередньо встановлено канат, змінюється з круглої на овальну, а при спробі несанкціонованого розкриття запірно-пломбувального пристрою шляхом висвердлювання каната дно конічного отвору руйнується (зрізується) і стають помітними неозброєним оком сліди несанкціонованого розкриття пристрою. 1 UA 113976 U 5 10 15 20 25 30 35 40 45 Розташування гвинтової шайби у внутрішній порожнині кришки забезпечує співвісність складових взаємодіючих елементів корпусу, а вхідний подовжений отвір кришки служить направляючою для каната, що дозволяє встановити канат перпендикулярно до поверхні гвинтової шайби, в результаті чого виключаються перекоси та заклинювання каната. Закріплений під кутом нерухомий кінець каната забезпечує легке, без зайвих зусиль, замикання запірно-пломбувального пристрою. Таким чином, застосовані рішення дозволяють забезпечити підвищення ступеню захисту запірно-пломбувального пристрою від несанкціонованого розкриття, можливість візуального контролю за його цілісністю, зробити пристрій більш зручним в експлуатації. Корисна модель пояснюється кресленнями. Перелік фігур: фіг. 1 - загальний вигляд пристрою; фіг. 2 - вигляд за перерізом А-А. Запірно-пломбувальний пристрій (фіг. 1) складається з корпусу 1, пломби-шайби 2 та гнучкого каната 3, один кінець якого закріплений в отворі, що розташований під кутом до осі корпусу. У місці закріплення нерухомого кінця каната з одного боку нанесено товарний знак (або логотип) підприємства-виробника чи перевізника, а з іншого боку виконано глухий отвір конічної форми (фіг. 2). У середині корпусу, з можливістю обертання навколо осі, розміщений механізм фіксації каната, який складається з сепаратора 4, кульок 5 та пружини 6. З боку вхідного отвору корпусу розташовані: кришка 7, гвинтова шайба 8, загартована шайба 9. Кришка 7 виконана з внутрішньою порожниною, в яку встановлена гвинтова шайба 8, та має подовжений вхідний отвір, через який пропускається вільний кінець каната після встановлення запірнопломбувального пристрою на об'єкт пломбування. Гвинтова шайба 8 та загартована шайба 9 вільно обертаються навколо вертикальної осі. Вихідний отвір корпусу закритий прокладкою 10, яка запобігає витіканню речовини, якою заповнена порожнина корпусу. На зовнішній поверхні корпусу 1 нанесений порядковий номер запірно-пломбувального пристрою по системі нумерації підприємства-виробника та інша необхідна інформація, на пломбі-шайбі 3 - товарний знак перевізника та інформація вантажовідправника. Працює пристрій таким чином. Для встановлення запірно-пломбувального пристрою на об'єкт пломбування на вільний кінець каната 3 надівається пломба-шайба 2, після чого кінець каната послідовно пропускається через отвори вушок об'єкта пломбування та через наскрізний отвір корпусу 1. Фіксація каната 3 в корпусі 1 відбувається автоматично, завдяки механізму фіксації: при проходженні каната 3 через отвір корпусу 1, сепаратор 4, який знаходиться у верхній частині корпусу, за допомогою кульок 5 переміщається по похилій внутрішній поверхні конусу вниз до розширеної циліндричної частини, стискуючи при цьому пружину 6. При спробі витягнути канат з корпусу сепаратор 4 з кульками 5 під дією пружини 6 переміщається вверх до упору. При цьому кульки 5, переміщаючись разом з сепаратором 4 від розширеної циліндричної до звуженої конусної частини, втискуються в канат і забезпечують його надійну фіксацію. Санкціоноване зняття пристрою здійснюється шляхом перерізання (перекусування) каната ножицями для різання каната або кусачками. Запропонована конструкція запірно-пломбувального пристрою в наданій сукупності ознак характеризується підвищеною надійністю до несанкціонованого розкриття та зручністю в експлуатації. Пристрій може бути виготовлений на універсальному металообробному обладнанні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Запірно-пломбувальний пристрій, що містить корпус з отвором під канат та кульковий механізм для його затискування, який заповнений речовиною, що не замерзає, гвинтову шайбу, внутрішня поверхня якої повторює профіль каната, який відрізняється тим, що нерухомий кінець каната закріплений в корпусі під кутом до осі з утворенням на боковій поверхні глухого отвору конічної форми, дно якого руйнується при спробі несанкціонованого розкриття пристрою шляхом висвердлювання каната. 2. Запірно-пломбувальний пристрій за п. 1, який відрізняється тим, що гвинтова шайба розміщена у внутрішній порожнині кришки, розташованій в середині корпусу з боку вхідного отвору, при цьому подовжений вхідний отвір кришки забезпечує встановлення вільного кінця каната перпендикулярно до поверхні гвинтової шайби. 2 UA 113976 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
