Водорозбірна колонка

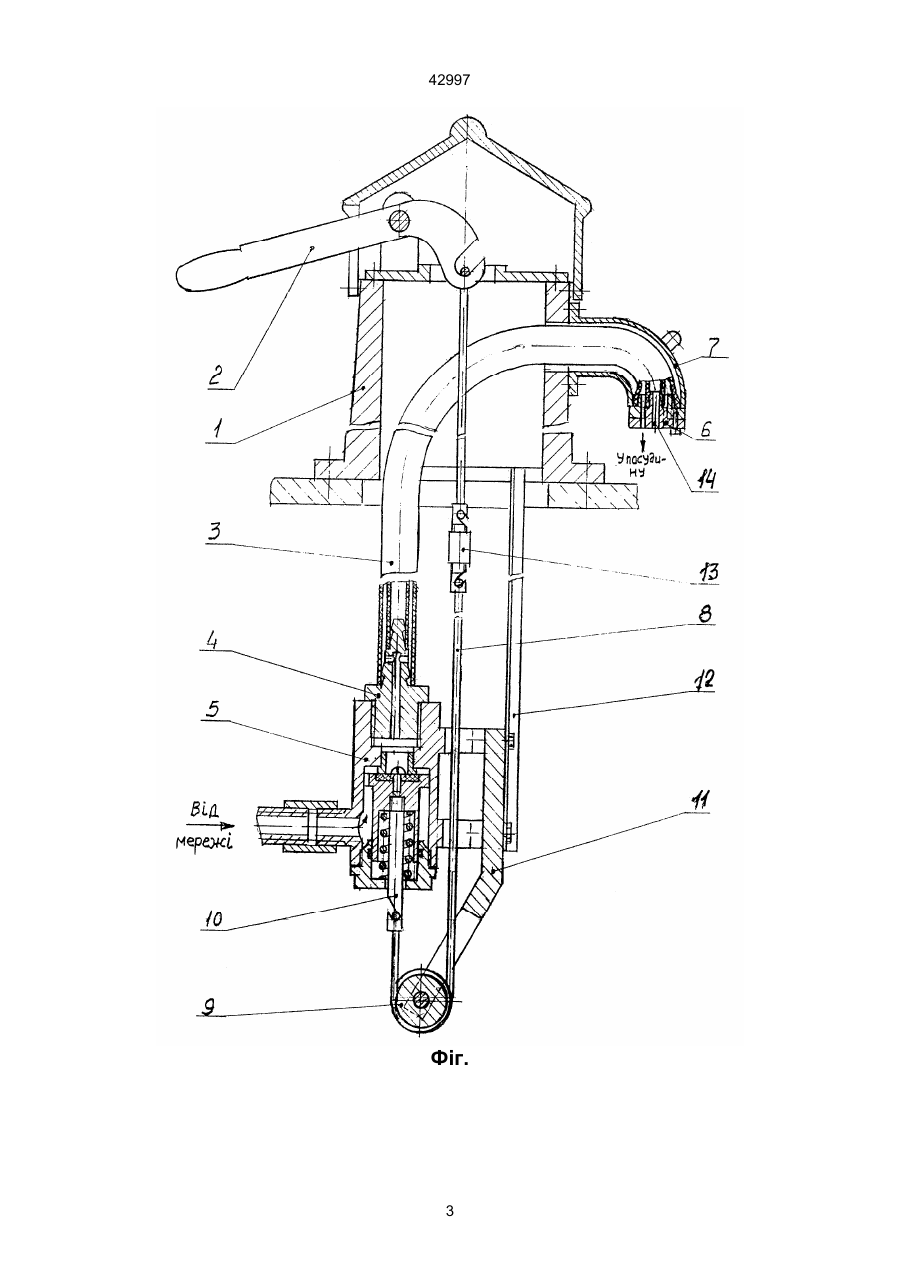

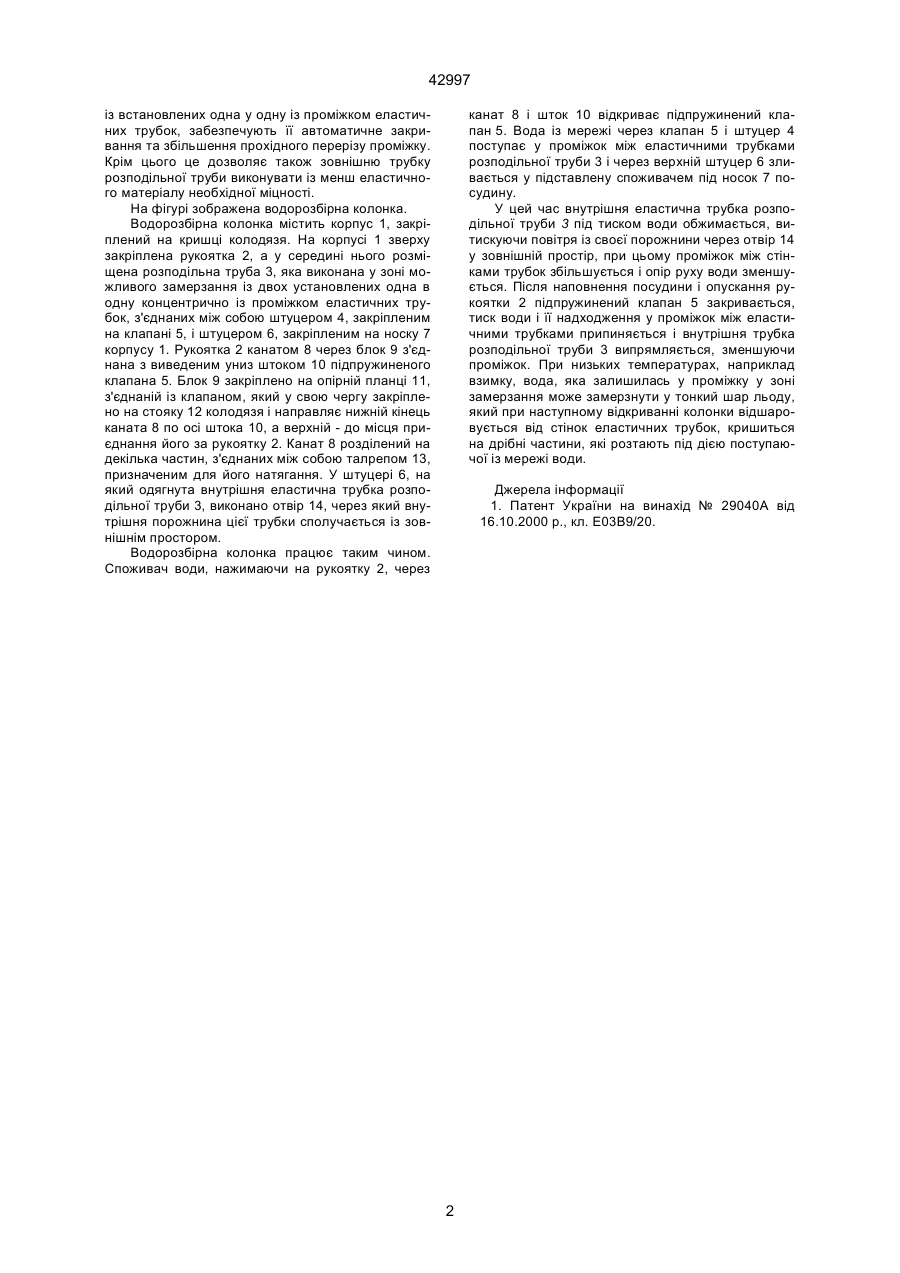

1. Водорозбірна колонка, що має запірний пристрій з механізмом його відкривання і розподільну трубу із встановлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних 42997 із встановлених одна у одну із проміжком еластичних трубок, забезпечують її автоматичне закривання та збільшення прохідного перерізу проміжку. Крім цього це дозволяє також зовнішню трубку розподільної труби виконувати із менш еластичного матеріалу необхідної міцності. На фігурі зображена водорозбірна колонка. Водорозбірна колонка містить корпус 1, закріплений на кришці колодязя. На корпусі 1 зверху закріплена рукоятка 2, а у середині нього розміщена розподільна труба 3, яка виконана у зоні можливого замерзання із двох установлених одна в одну концентрично із проміжком еластичних трубок, з'єднаних між собою штуцером 4, закріпленим на клапані 5, і штуцером 6, закріпленим на носку 7 корпусу 1. Рукоятка 2 канатом 8 через блок 9 з'єднана з виведеним униз штоком 10 підпружиненого клапана 5. Блок 9 закріплено на опірній планці 11, з'єднаній із клапаном, який у свою чергу закріплено на стояку 12 колодязя і направляє нижній кінець каната 8 по осі штока 10, а верхній - до місця приєднання його за рукоятку 2. Канат 8 розділений на декілька частин, з'єднаних між собою талрепом 13, призначеним для його натягання. У штуцері 6, на який одягнута внутрішня еластична трубка розподільної труби 3, виконано отвір 14, через який внутрішня порожнина цієї трубки сполучається із зовнішнім простором. Водорозбірна колонка працює таким чином. Споживач води, нажимаючи на рукоятку 2, через канат 8 і шток 10 відкриває підпружинений клапан 5. Вода із мережі через клапан 5 і штуцер 4 поступає у проміжок між еластичними трубками розподільної труби 3 і через верхній штуцер 6 зливається у підставлену споживачем під носок 7 посудину. У цей час внутрішня еластична трубка розподільної труби 3 під тиском води обжимається, витискуючи повітря із своєї порожнини через отвір 14 у зовнішній простір, при цьому проміжок між стінками трубок збільшується і опір руху води зменшується. Після наповнення посудини і опускання рукоятки 2 підпружинений клапан 5 закривається, тиск води і її надходження у проміжок між еластичними трубками припиняється і внутрішня трубка розподільної труби 3 випрямляється, зменшуючи проміжок. При низьких температурах, наприклад взимку, вода, яка залишилась у проміжку у зоні замерзання може замерзнути у тонкий шар льоду, який при наступному відкриванні колонки відшаровується від стінок еластичних трубок, кришиться на дрібні частини, які розтають під дією поступаючої із мережі води. Джерела інформації 1. Патент України на винахід № 29040А від 16.10.2000 р., кл. Е03В9/20. 2 42997 Фіг. 3 42997 ________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 4
