Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна

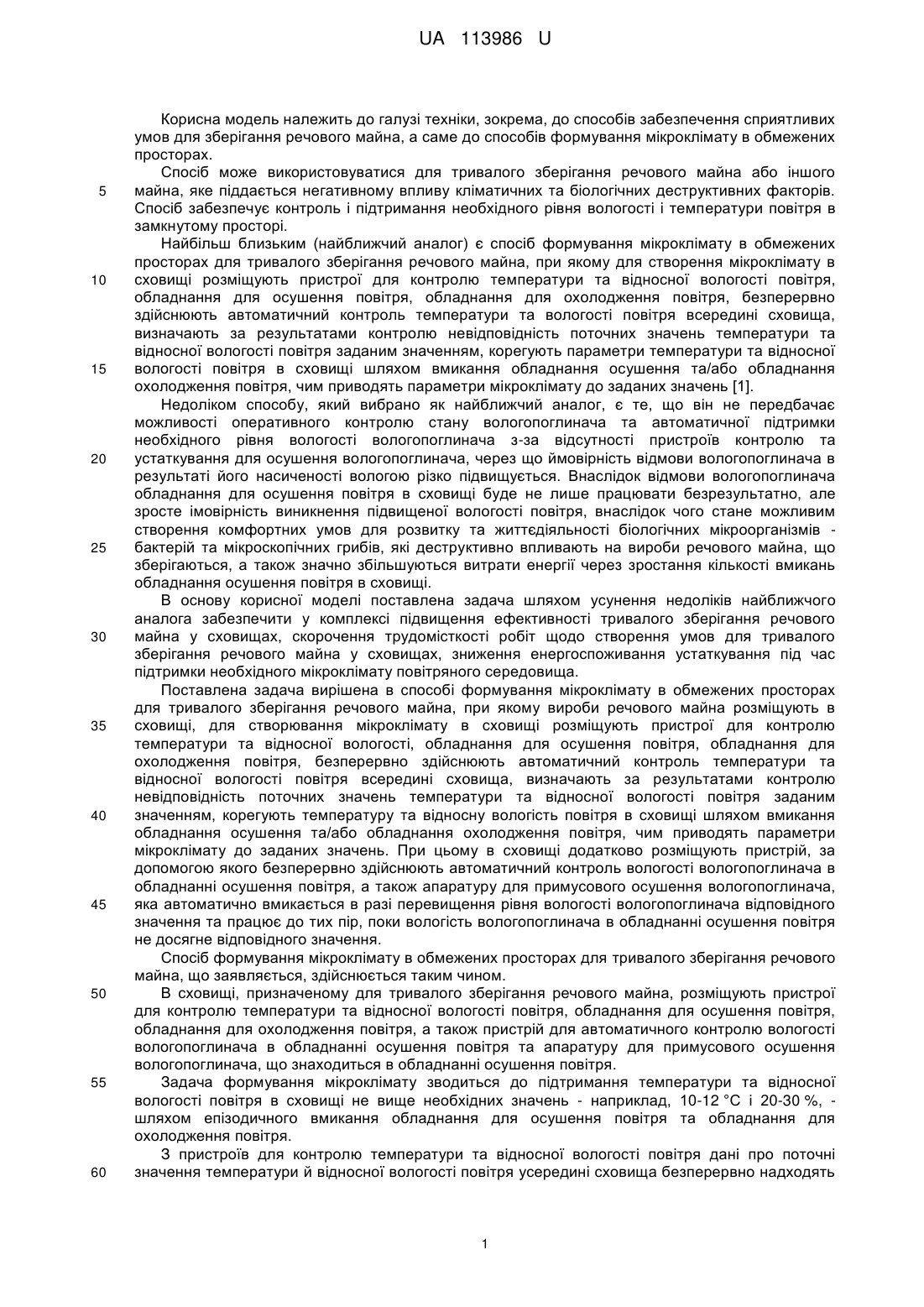

Реферат: Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, при якому вироби речового майна розміщують в сховищі, для створювання мікроклімату в сховищі розміщують пристрої для контролю температури та вологості, обладнання для осушення повітря, обладнання для охолодження повітря, безперервно здійснюють автоматичний контроль температури та вологості повітря всередині сховища, визначають за результатами контролю невідповідність поточних значень температури та вологості повітря заданим значенням, корегують параметри температури та вологості повітря в сховищі шляхом вмикання обладнання осушення та/або охолодження повітря, чим приводять параметри мікроклімату до заданих значень. Додатково в сховищі розміщують пристрій для автоматичного контролю вологості вологопоглинача в обладнанні осушення повітря та апаратуру для примусового осушення вологопоглинача в обладнанні осушення повітря. UA 113986 U (12) UA 113986 U UA 113986 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі техніки, зокрема, до способів забезпечення сприятливих умов для зберігання речового майна, а саме до способів формування мікроклімату в обмежених просторах. Спосіб може використовуватися для тривалого зберігання речового майна або іншого майна, яке піддається негативному впливу кліматичних та біологічних деструктивних факторів. Спосіб забезпечує контроль і підтримання необхідного рівня вологості і температури повітря в замкнутому просторі. Найбільш близьким (найближчий аналог) є спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, при якому для створення мікроклімату в сховищі розміщують пристрої для контролю температури та відносної вологості повітря, обладнання для осушення повітря, обладнання для охолодження повітря, безперервно здійснюють автоматичний контроль температури та вологості повітря всередині сховища, визначають за результатами контролю невідповідність поточних значень температури та відносної вологості повітря заданим значенням, корегують параметри температури та відносної вологості повітря в сховищі шляхом вмикання обладнання осушення та/або обладнання охолодження повітря, чим приводять параметри мікроклімату до заданих значень [1]. Недоліком способу, який вибрано як найближчий аналог, є те, що він не передбачає можливості оперативного контролю стану вологопоглинача та автоматичної підтримки необхідного рівня вологості вологопоглинача з-за відсутності пристроїв контролю та устаткування для осушення вологопоглинача, через що ймовірність відмови вологопоглинача в результаті його насиченості вологою різко підвищується. Внаслідок відмови вологопоглинача обладнання для осушення повітря в сховищі буде не лише працювати безрезультатно, але зросте імовірність виникнення підвищеної вологості повітря, внаслідок чого стане можливим створення комфортних умов для розвитку та життєдіяльності біологічних мікроорганізмів бактерій та мікроскопічних грибів, які деструктивно впливають на вироби речового майна, що зберігаються, а також значно збільшуються витрати енергії через зростання кількості вмикань обладнання осушення повітря в сховищі. В основу корисної моделі поставлена задача шляхом усунення недоліків найближчого аналога забезпечити у комплексі підвищення ефективності тривалого зберігання речового майна у сховищах, скорочення трудомісткості робіт щодо створення умов для тривалого зберігання речового майна у сховищах, зниження енергоспоживання устаткування під час підтримки необхідного мікроклімату повітряного середовища. Поставлена задача вирішена в способі формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, при якому вироби речового майна розміщують в сховищі, для створювання мікроклімату в сховищі розміщують пристрої для контролю температури та відносної вологості, обладнання для осушення повітря, обладнання для охолодження повітря, безперервно здійснюють автоматичний контроль температури та відносної вологості повітря всередині сховища, визначають за результатами контролю невідповідність поточних значень температури та відносної вологості повітря заданим значенням, корегують температуру та відносну вологість повітря в сховищі шляхом вмикання обладнання осушення та/або обладнання охолодження повітря, чим приводять параметри мікроклімату до заданих значень. При цьому в сховищі додатково розміщують пристрій,за допомогою якого безперервно здійснюють автоматичний контроль вологості вологопоглинача в обладнанні осушення повітря, а також апаратуру для примусового осушення вологопоглинача, яка автоматично вмикається в разі перевищення рівня вологості вологопоглинача відповідного значення та працює до тих пір, поки вологість вологопоглинача в обладнанні осушення повітря не досягне відповідного значення. Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, що заявляється, здійснюється таким чином. В сховищі, призначеному для тривалого зберігання речового майна, розміщують пристрої для контролю температури та відносної вологості повітря, обладнання для осушення повітря, обладнання для охолодження повітря, а також пристрій для автоматичного контролю вологості вологопоглинача в обладнанні осушення повітря та апаратуру для примусового осушення вологопоглинача, що знаходиться в обладнанні осушення повітря. Задача формування мікроклімату зводиться до підтримання температури та відносної вологості повітря в сховищі не вище необхідних значень - наприклад, 10-12 °C і 20-30 %, шляхом епізодичного вмикання обладнання для осушення повітря та обладнання для охолодження повітря. З пристроїв для контролю температури та відносної вологості повітря дані про поточні значення температури й відносної вологості повітря усередині сховища безперервно надходять 1 UA 113986 U 5 10 15 20 25 на устаткування для оцінки рівня температури й відносної вологості повітря. В цьому устаткуванні відбувається порівняння поточних значень температури й відносної вологості повітря із заданими. При перевищенні температури або відносної вологості повітря в сховище граничних значень сигнал про це надходить до обладнання охолодження повітря або обладнання осушення повітря для вмикання. Після того як стан повітря в сховищі досягає необхідних значень температури або/та відносної вологості - наприклад, +10-12 °C і 20-30 %, обладнання формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, тобто обладнання для осушення повітря та обладнання для охолодження повітря, вимикається. Для безвідмовної роботи вологопоглинача, який знаходиться в обладнанні осушення повітря, безперервно здійснюють автоматичний контроль вологості вологопоглинача, і в разі перевищення рівня вологості вологопоглинача відповідного значення автоматично вмикається апаратура для примусового осушення вологопоглинача, яка працює до тих пір, поки вологість вологопоглинача в обладнанні осушення повітря не досягне відповідного значення. Підвищення ефективності застосування способу формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, що заявляється, у порівнянні з найближчим аналогом, досягається тим, що при запропонованому способі формування мікроклімату в обмежених просторах для тривалого зберігання речового майна забезпечується неможливість створення умов для псування виробів речового майна внаслідок атмосферного впливу та для підтримки життєдіяльності агресивних мікроорганізмів-деструкторів, що знищують вироби речового майна, підвищується надійність роботи апаратури осушення повітря в сховищі, а також унеможливлюється безрезультатна робота обладнання осушення повітря та відповідно марна витрата енергоресурсів. Джерело інформації: 1. Патент України №108250 "Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна", опублікований в бюлетені №13 від 11.07.2016 найближчий аналог. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Спосіб формування мікроклімату в обмежених просторах для тривалого зберігання речового майна, при якому вироби речового майна розміщують в сховищі, для створювання мікроклімату в сховищі розміщують пристрої для контролю температури та вологості, обладнання для осушення повітря, обладнання для охолодження повітря, безперервно здійснюють автоматичний контроль температури та вологості повітря всередині сховища, визначають за результатами контролю невідповідність поточних значень температури та вологості повітря заданим значенням, корегують параметри температури та вологості повітря в сховищі шляхом вмикання обладнання осушення та/або охолодження повітря, чим приводять параметри мікроклімату до заданих значень, який відрізняється тим, що додатково в сховищі розміщують пристрій для автоматичного контролю вологості вологопоглинача в обладнанні осушення повітря та апаратуру для примусового осушення вологопоглинача в обладнанні осушення повітря. 2. Спосіб за п. 1, який відрізняється тим, що автоматичний контроль вологості вологопоглинача в обладнанні осушення повітря здійснюють безперервно, і в разі перевищення рівня вологості вологопоглинача відповідного значення автоматично вмикається апаратура для примусового осушення вологопоглинача, яка працює до тих пір, поки вологість вологопоглинача в обладнанні осушення повітря не досягне відповідного значення. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
