Муфта еластична

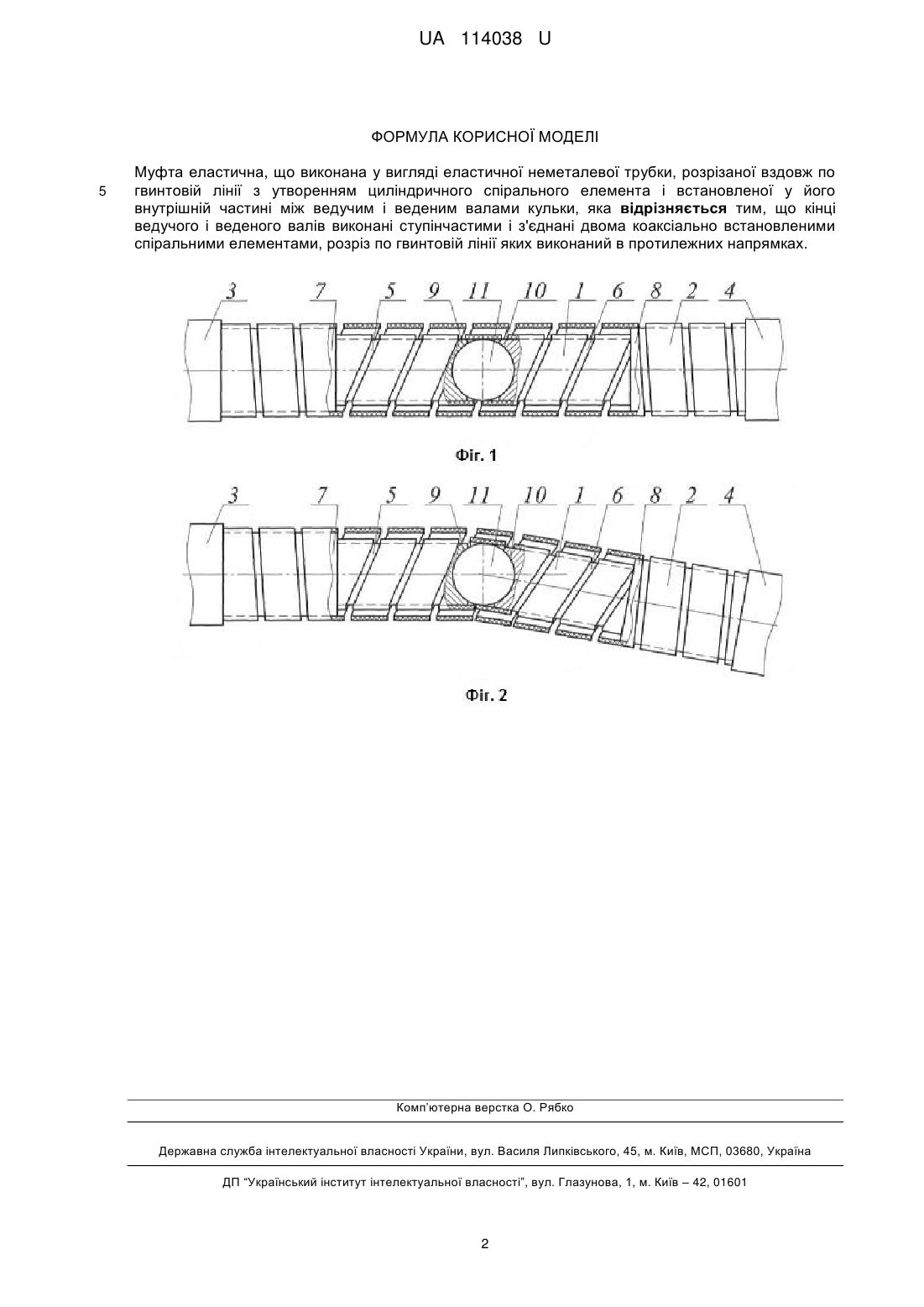

Реферат: Муфта еластична виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента і встановленої у його внутрішній частині між ведучим і веденим валами кульки. Кінці ведучого і веденого валів виконані ступінчастими і з'єднані двома коаксіально встановленими спіральними елементами, розріз по гвинтовій лінії яких виконаний в протилежних напрямках. UA 114038 U (54) МУФТА ЕЛАСТИЧНА UA 114038 U UA 114038 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до самокерованих муфт, що використовуються для автоматичного з'єднання та роз'єднання валів залежно від заданого режиму роботи механічного приводу. Відома муфта еластична (див. патент України на корисну модель № 83064, МПК F16D 13/00, F16D 43/02, опубл. 27.08.2013 р., Бюл. № 16), яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром, меншим з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через неможливість передачі обертальних моментів в реверсивному режимі. Відома муфта еластична (див. патент України на корисну модель № 89302, МПК F16D 13/00, F16D 43/02, опубл. 10.04.2014 р., Бюл. № 7) найбільш близька за свою технічною суттю до запропонованої корисної моделі, яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром, меншим з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала, з встановленою кулькою у його внутрішній частині між ведучим та веденим валами. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через неможливість передачі обертальних моментів в реверсивному режимі. Задача корисної моделі - підвищення технологічних можливостей муфти шляхом забезпечення передачі обертальних моментів в реверсивному режимі. Поставлена задача вирішується тим, що кінці ведучого і веденого валів виконані ступінчастими, зі збільшеннями їх діаметрів в сторону, протилежну від місця контакту з кулькою, і з'єднані двома коаксіально встановленими спіральними елементами, розрізи по гвинтовій лінії яких виконані в протилежних напрямках. Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали в реверсивному режимі, як на ведені вали, що знаходяться на одній осі з ведучими валами, так і на вали, що знаходяться під різними кутами до них. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта еластична, загальний вигляд - з'єднання циліндричними спіральними елементами ведучого та веденого валів, розміщених на одній осі; на фіг. 2 показано те, що на фіг. 1, при передачі обертального моменту під кутом. Муфта еластична виготовлена з еластичних неметалевих трубок 1 і 2, розрізаних вздовж по гвинтових лініях протилежних напрямків, які коаксіально розміщені на ступінчастих кінцях ведучого 3 і веденого 4 валів. Трубка 1 меншого діаметра розміщена на кінцях менших ступенів 5 і 6, а трубка 2 розміщена на кінцях більших ступенів 7 і 8 валів 3 і 4. У торцях валів 3 і 4 у сферичних виїмках 9 і 10 розміщена кулька 11. Внутрішні діаметри еластичних неметалевих трубок 1 і 2 менші діаметрів кінців 5 і 6 та 7 і 8, відповідно, що забезпечує обтискання зазначених кінців і створення сил тертя між внутрішніми поверхнями еластичних неметалевих трубок 1 і 2 та зовнішніми поверхнями кінців 5, 6, 7 і 8 валів 3 і 4 відповідно. Радіуси сферичних виїмок 9 і 10 рівні радіусу кульки 11, а діаметр кульки 11 не більший внутрішнього діаметра еластичної неметалевої трубки 1. Муфта еластична працює так. При обертанні ведучого вала 3 завдяки силам пружності витків муфти 1 виникає сила тертя між внутрішніми поверхнями витків еластичної неметалевої трубки 1 та зовнішніми поверхнями кінців 5 і 6 ведучого 3 і веденого 4 валів відповідно, коли напрямок витків зворотний напрямку обертання - це приводить до закручування еластичної неметалевої трубки 1, а відповідно до зменшення її внутрішнього діаметра, і обтискання кінців 5 і 6 ведучого 3 і веденого 4 валів. Обертальний момент з ведучого вала 3 передається на ведений вал 4. При досягненні допустимого обертального моменту та виникненні сил опору більших сил тертя витків еластичної неметалевої трубки 1 можливе проковзування і муфта спрацьовує як запобіжна. При передачі обертального моменту в зворотному напрямку, тобто в реверсивному режимі, аналогічним чином спрацьовує еластична неметалева трубка 2, витки якої виконані в протилежному напрямку виткам еластичної неметалевої трубки 1, внутрішня поверхня якої контактує з зовнішніми поверхнями ступенів 7 і 8 ведучого 3 та веденого 4 валів. Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали в реверсивному режимі, як на ведені вали, що знаходяться на одній осі з ведучими валами так і на вали, що знаходяться під різними кутами до них. 1 UA 114038 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Муфта еластична, що виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента і встановленої у його внутрішній частині між ведучим і веденим валами кульки, яка відрізняється тим, що кінці ведучого і веденого валів виконані ступінчастими і з'єднані двома коаксіально встановленими спіральними елементами, розріз по гвинтовій лінії яких виконаний в протилежних напрямках. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
