Муфта еластична

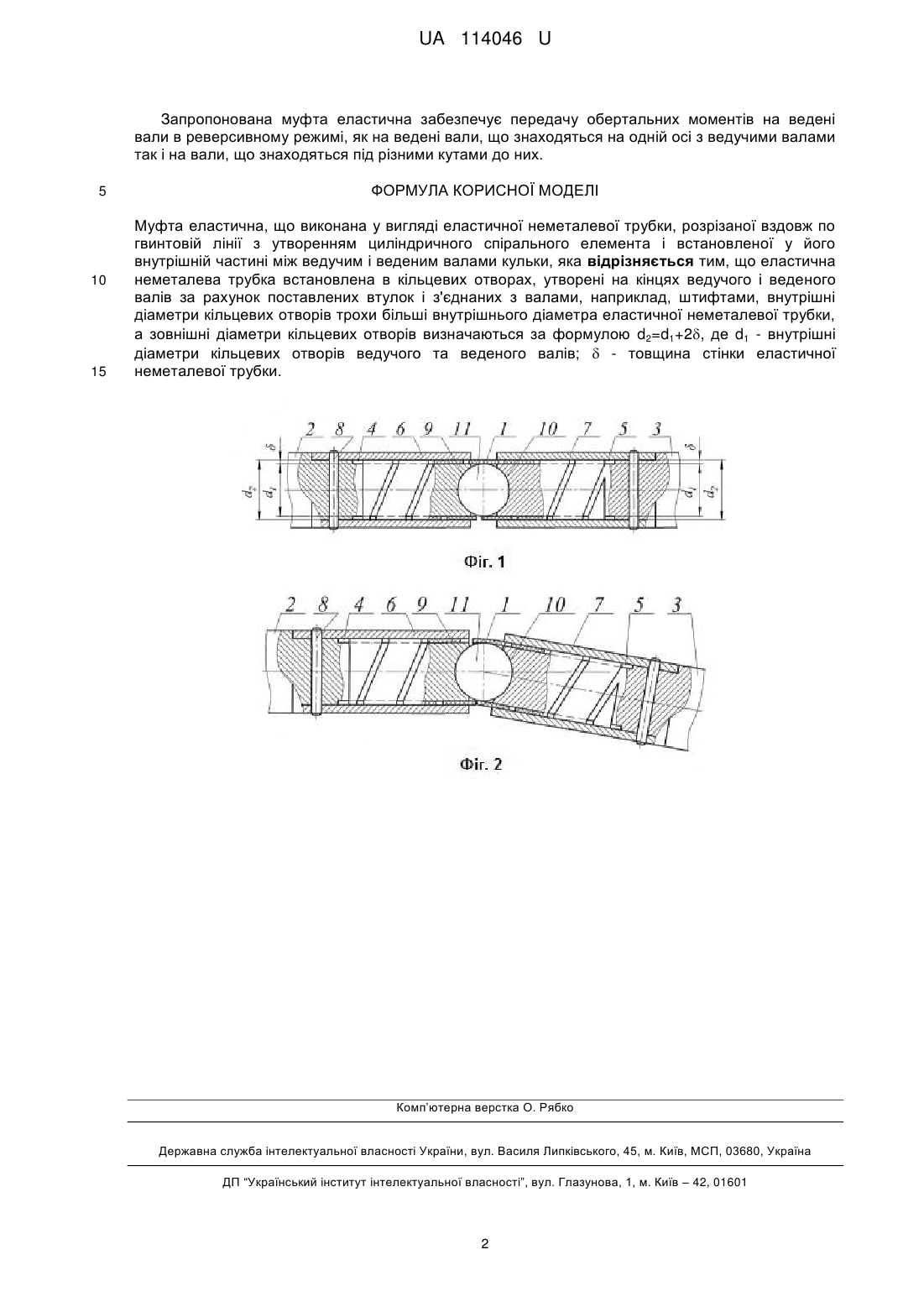

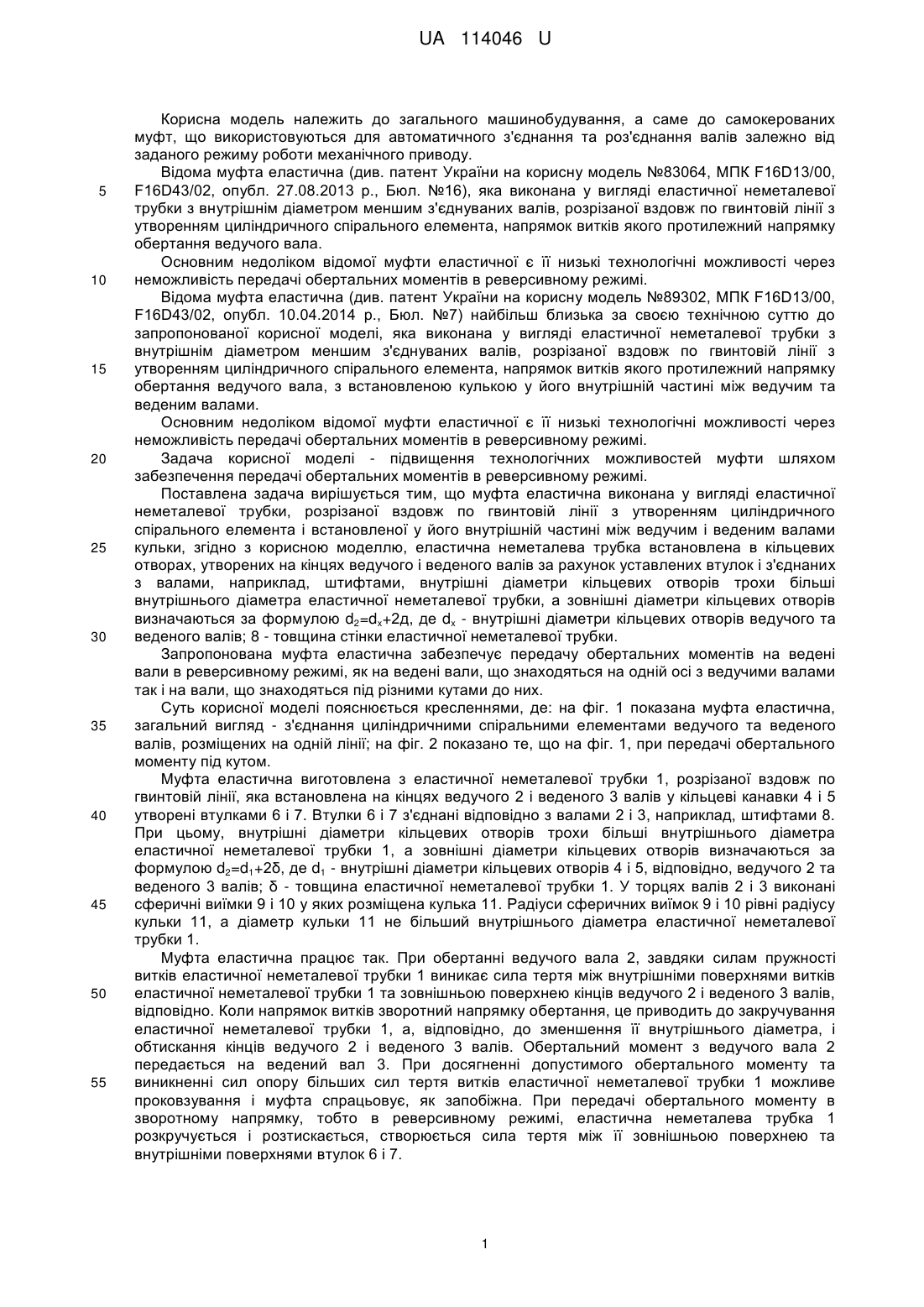

Реферат: Муфта еластична виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента і встановленої у його внутрішній частині між ведучим і веденим валами кульки. Еластична неметалева трубка встановлена в кільцевих отворах, утворені на кінцях ведучого і веденого валів за рахунок поставлених втулок і з'єднаних з валами, наприклад, штифтами, внутрішні діаметри кільцевих отворів трохи більші внутрішнього діаметра еластичної неметалевої трубки. UA 114046 U (54) МУФТА ЕЛАСТИЧНА UA 114046 U UA 114046 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до загального машинобудування, а саме до самокерованих муфт, що використовуються для автоматичного з'єднання та роз'єднання валів залежно від заданого режиму роботи механічного приводу. Відома муфта еластична (див. патент України на корисну модель №83064, МПК F16D13/00, F16D43/02, опубл. 27.08.2013 р., Бюл. №16), яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром меншим з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через неможливість передачі обертальних моментів в реверсивному режимі. Відома муфта еластична (див. патент України на корисну модель №89302, МПК F16D13/00, F16D43/02, опубл. 10.04.2014 р., Бюл. №7) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром меншим з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала, з встановленою кулькою у його внутрішній частині між ведучим та веденим валами. Основним недоліком відомої муфти еластичної є її низькі технологічні можливості через неможливість передачі обертальних моментів в реверсивному режимі. Задача корисної моделі - підвищення технологічних можливостей муфти шляхом забезпечення передачі обертальних моментів в реверсивному режимі. Поставлена задача вирішується тим, що муфта еластична виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента і встановленої у його внутрішній частині між ведучим і веденим валами кульки, згідно з корисною моделлю, еластична неметалева трубка встановлена в кільцевих отворах, утворених на кінцях ведучого і веденого валів за рахунок уставлених втулок і з'єднаних з валами, наприклад, штифтами, внутрішні діаметри кільцевих отворів трохи більші внутрішнього діаметра еластичної неметалевої трубки, а зовнішні діаметри кільцевих отворів визначаються за формулою d2=dx+2д, де dx - внутрішні діаметри кільцевих отворів ведучого та веденого валів; 8 - товщина стінки еластичної неметалевої трубки. Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали в реверсивному режимі, як на ведені вали, що знаходяться на одній осі з ведучими валами так і на вали, що знаходяться під різними кутами до них. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показана муфта еластична, загальний вигляд - з'єднання циліндричними спіральними елементами ведучого та веденого валів, розміщених на одній лінії; на фіг. 2 показано те, що на фіг. 1, при передачі обертального моменту під кутом. Муфта еластична виготовлена з еластичної неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії, яка встановлена на кінцях ведучого 2 і веденого 3 валів у кільцеві канавки 4 і 5 утворені втулками 6 і 7. Втулки 6 і 7 з'єднані відповідно з валами 2 і 3, наприклад, штифтами 8. При цьому, внутрішні діаметри кільцевих отворів трохи більші внутрішнього діаметра еластичної неметалевої трубки 1, а зовнішні діаметри кільцевих отворів визначаються за формулою d2=d1+2δ, де d1 - внутрішні діаметри кільцевих отворів 4 і 5, відповідно, ведучого 2 та веденого 3 валів; δ - товщина еластичної неметалевої трубки 1. У торцях валів 2 і 3 виконані сферичні виїмки 9 і 10 у яких розміщена кулька 11. Радіуси сферичних виїмок 9 і 10 рівні радіусу кульки 11, а діаметр кульки 11 не більший внутрішнього діаметра еластичної неметалевої трубки 1. Муфта еластична працює так. При обертанні ведучого вала 2, завдяки силам пружності витків еластичної неметалевої трубки 1 виникає сила тертя між внутрішніми поверхнями витків еластичної неметалевої трубки 1 та зовнішньою поверхнею кінців ведучого 2 і веденого 3 валів, відповідно. Коли напрямок витків зворотний напрямку обертання, це приводить до закручування еластичної неметалевої трубки 1, а, відповідно, до зменшення її внутрішнього діаметра, і обтискання кінців ведучого 2 і веденого 3 валів. Обертальний момент з ведучого вала 2 передається на ведений вал 3. При досягненні допустимого обертального моменту та виникненні сил опору більших сил тертя витків еластичної неметалевої трубки 1 можливе проковзування і муфта спрацьовує, як запобіжна. При передачі обертального моменту в зворотному напрямку, тобто в реверсивному режимі, еластична неметалева трубка 1 розкручується і розтискається, створюється сила тертя між її зовнішньою поверхнею та внутрішніми поверхнями втулок 6 і 7. 1 UA 114046 U Запропонована муфта еластична забезпечує передачу обертальних моментів на ведені вали в реверсивному режимі, як на ведені вали, що знаходяться на одній осі з ведучими валами так і на вали, що знаходяться під різними кутами до них. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Муфта еластична, що виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента і встановленої у його внутрішній частині між ведучим і веденим валами кульки, яка відрізняється тим, що еластична неметалева трубка встановлена в кільцевих отворах, утворені на кінцях ведучого і веденого валів за рахунок поставлених втулок і з'єднаних з валами, наприклад, штифтами, внутрішні діаметри кільцевих отворів трохи більші внутрішнього діаметра еластичної неметалевої трубки, а зовнішні діаметри кільцевих отворів визначаються за формулою d2=d1+2, де d1 - внутрішні діаметри кільцевих отворів ведучого та веденого валів;  - товщина стінки еластичної неметалевої трубки. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
