Спосіб збагачення неоднорідних карбонатних матеріалів

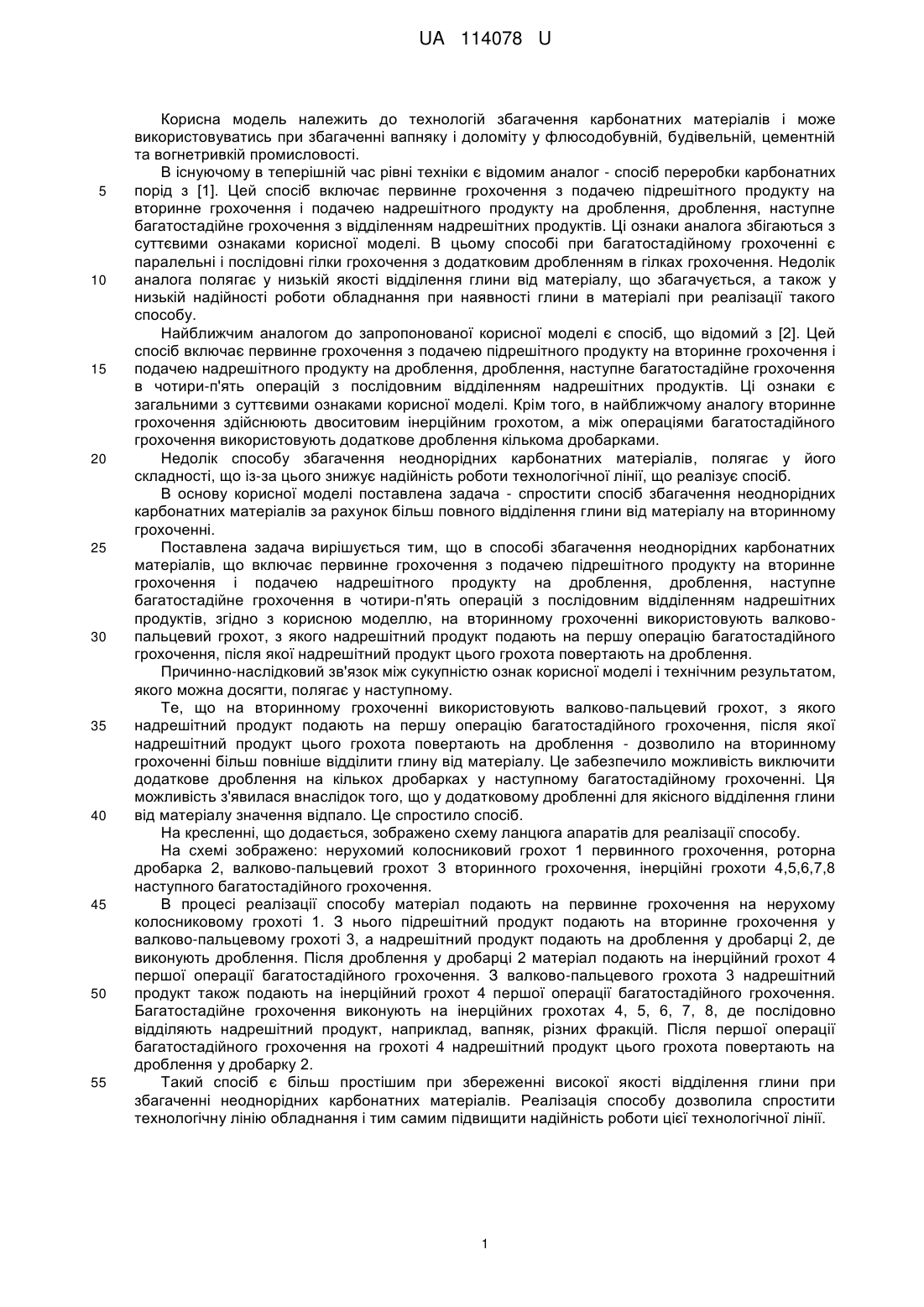

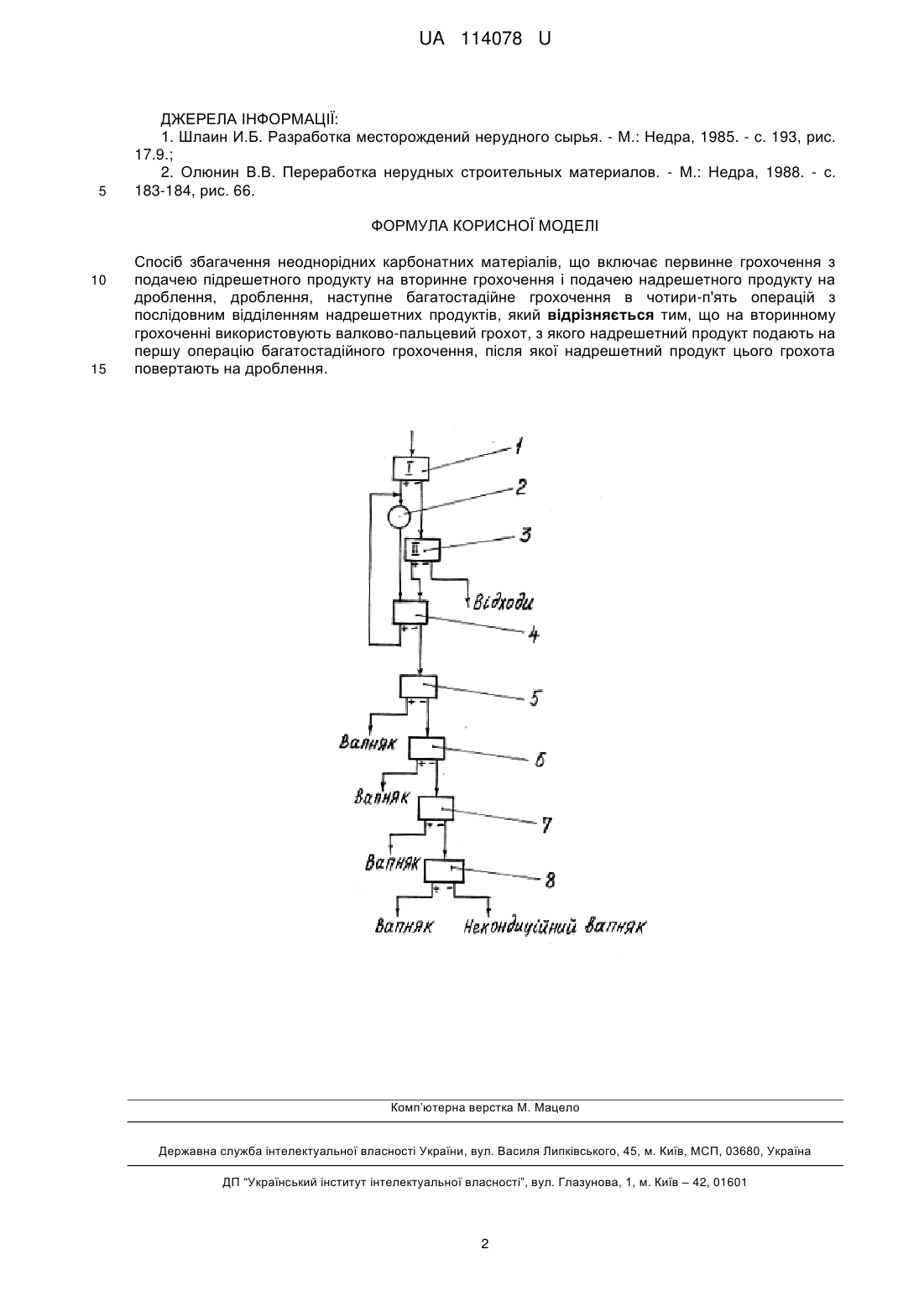

Реферат: Спосіб збагачення неоднорідних карбонатних матеріалів, що включає первинне грохочення з подачею підрешетного продукту на вторинне грохочення і подачею надрешетного продукту на дроблення, дроблення, наступне багатостадійне грохочення в чотири-п'ять операцій з послідовним відділенням надрешетних продуктів, при цьому на вторинному грохоченні використовують валково-пальцевий грохот, з якого надрешетний продукт подають на першу операцію багатостадійного грохочення, після якої надрешетний продукт цього грохота повертають на дроблення. UA 114078 U (12) UA 114078 U UA 114078 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологій збагачення карбонатних матеріалів і може використовуватись при збагаченні вапняку і доломіту у флюсодобувній, будівельній, цементній та вогнетривкій промисловості. В існуючому в теперішній час рівні техніки є відомим аналог - спосіб переробки карбонатних порід з [1]. Цей спосіб включає первинне грохочення з подачею підрешітного продукту на вторинне грохочення і подачею надрешітного продукту на дроблення, дроблення, наступне багатостадійне грохочення з відділенням надрешітних продуктів. Ці ознаки аналога збігаються з суттєвими ознаками корисної моделі. В цьому способі при багатостадійному грохоченні є паралельні і послідовні гілки грохочення з додатковим дробленням в гілках грохочення. Недолік аналога полягає у низькій якості відділення глини від матеріалу, що збагачується, а також у низькій надійності роботи обладнання при наявності глини в матеріалі при реалізації такого способу. Найближчим аналогом до запропонованої корисної моделі є спосіб, що відомий з [2]. Цей спосіб включає первинне грохочення з подачею підрешітного продукту на вторинне грохочення і подачею надрешітного продукту на дроблення, дроблення, наступне багатостадійне грохочення в чотири-п'ять операцій з послідовним відділенням надрешітних продуктів. Ці ознаки є загальними з суттєвими ознаками корисної моделі. Крім того, в найближчому аналогу вторинне грохочення здійснюють двоситовим інерційним грохотом, а між операціями багатостадійного грохочення використовують додаткове дроблення кількома дробарками. Недолік способу збагачення неоднорідних карбонатних матеріалів, полягає у його складності, що із-за цього знижує надійність роботи технологічної лінії, що реалізує спосіб. В основу корисної моделі поставлена задача - спростити спосіб збагачення неоднорідних карбонатних матеріалів за рахунок більш повного відділення глини від матеріалу на вторинному грохоченні. Поставлена задача вирішується тим, що в способі збагачення неоднорідних карбонатних матеріалів, що включає первинне грохочення з подачею підрешітного продукту на вторинне грохочення і подачею надрешітного продукту на дроблення, дроблення, наступне багатостадійне грохочення в чотири-п'ять операцій з послідовним відділенням надрешітних продуктів, згідно з корисною моделлю, на вторинному грохоченні використовують валковопальцевий грохот, з якого надрешітний продукт подають на першу операцію багатостадійного грохочення, після якої надрешітний продукт цього грохота повертають на дроблення. Причинно-наслідковий зв'язок між сукупністю ознак корисної моделі і технічним результатом, якого можна досягти, полягає у наступному. Те, що на вторинному грохоченні використовують валково-пальцевий грохот, з якого надрешітний продукт подають на першу операцію багатостадійного грохочення, після якої надрешітний продукт цього грохота повертають на дроблення - дозволило на вторинному грохоченні більш повніше відділити глину від матеріалу. Це забезпечило можливість виключити додаткове дроблення на кількох дробарках у наступному багатостадійному грохоченні. Ця можливість з'явилася внаслідок того, що у додатковому дробленні для якісного відділення глини від матеріалу значення відпало. Це спростило спосіб. На кресленні, що додається, зображено схему ланцюга апаратів для реалізації способу. На схемі зображено: нерухомий колосниковий грохот 1 первинного грохочення, роторна дробарка 2, валково-пальцевий грохот 3 вторинного грохочення, інерційні грохоти 4,5,6,7,8 наступного багатостадійного грохочення. В процесі реалізації способу матеріал подають на первинне грохочення на нерухому колосниковому грохоті 1. З нього підрешітний продукт подають на вторинне грохочення у валково-пальцевому грохоті 3, а надрешітний продукт подають на дроблення у дробарці 2, де виконують дроблення. Після дроблення у дробарці 2 матеріал подають на інерційний грохот 4 першої операції багатостадійного грохочення. З валково-пальцевого грохота 3 надрешітний продукт також подають на інерційний грохот 4 першої операції багатостадійного грохочення. Багатостадійне грохочення виконують на інерційних грохотах 4, 5, 6, 7, 8, де послідовно відділяють надрешітний продукт, наприклад, вапняк, різних фракцій. Після першої операції багатостадійного грохочення на грохоті 4 надрешітний продукт цього грохота повертають на дроблення у дробарку 2. Такий спосіб є більш простішим при збереженні високої якості відділення глини при збагаченні неоднорідних карбонатних матеріалів. Реалізація способу дозволила спростити технологічну лінію обладнання і тим самим підвищити надійність роботи цієї технологічної лінії. 1 UA 114078 U 5 ДЖЕРЕЛА ІНФОРМАЦІЇ: 1. Шлаин И.Б. Разработка месторождений нерудного сырья. - Μ.: Недра, 1985. - с. 193, рис. 17.9.; 2. Олюнин В.В. Переработка нерудных строительных материалов. - М.: Недра, 1988. - с. 183-184, рис. 66. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб збагачення неоднорідних карбонатних матеріалів, що включає первинне грохочення з подачею підрешетного продукту на вторинне грохочення і подачею надрешетного продукту на дроблення, дроблення, наступне багатостадійне грохочення в чотири-п'ять операцій з послідовним відділенням надрешетних продуктів, який відрізняється тим, що на вторинному грохоченні використовують валково-пальцевий грохот, з якого надрешетний продукт подають на першу операцію багатостадійного грохочення, після якої надрешетний продукт цього грохота повертають на дроблення. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
