Прилад для вимірювання температури стінки сушильного циліндра

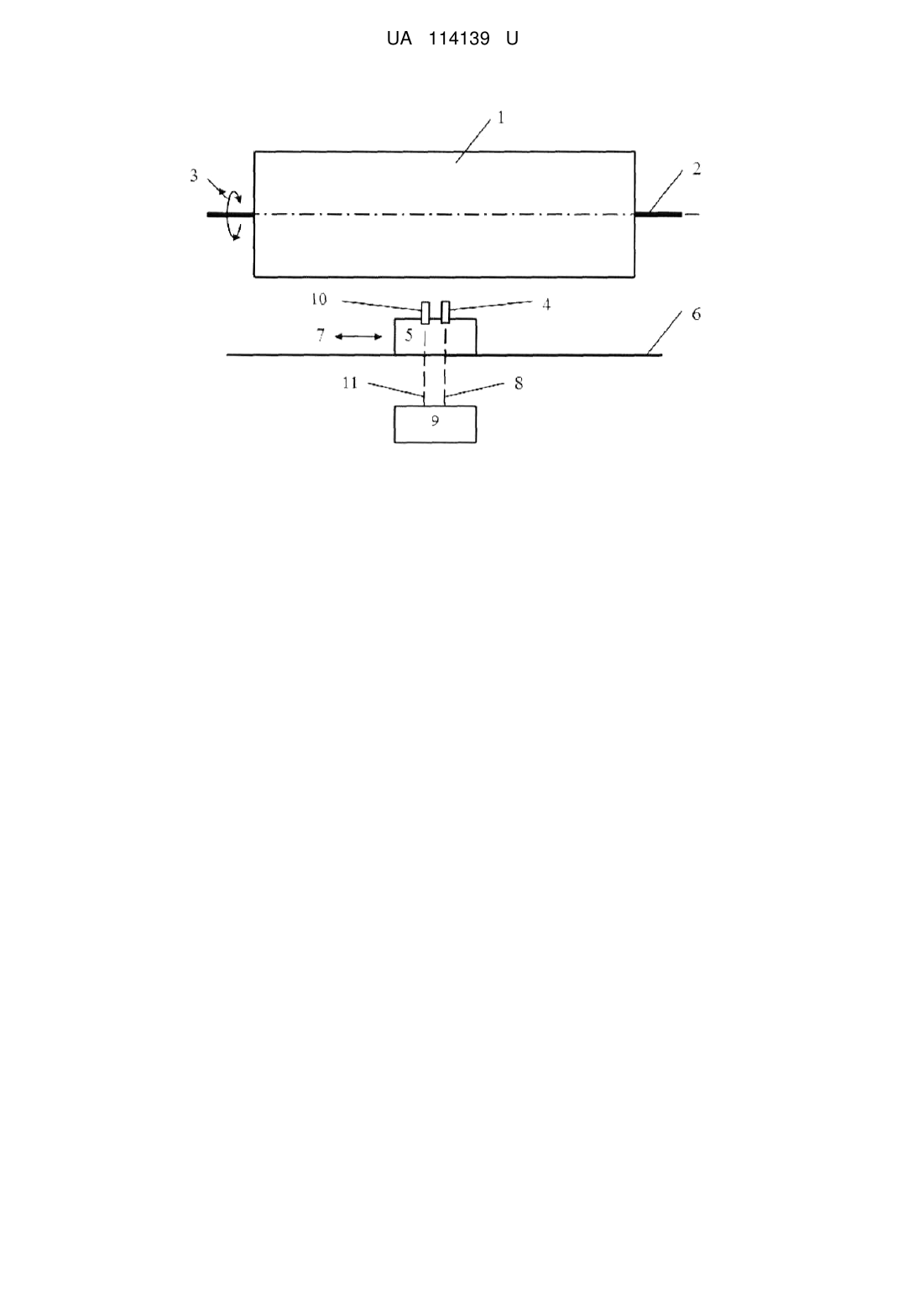

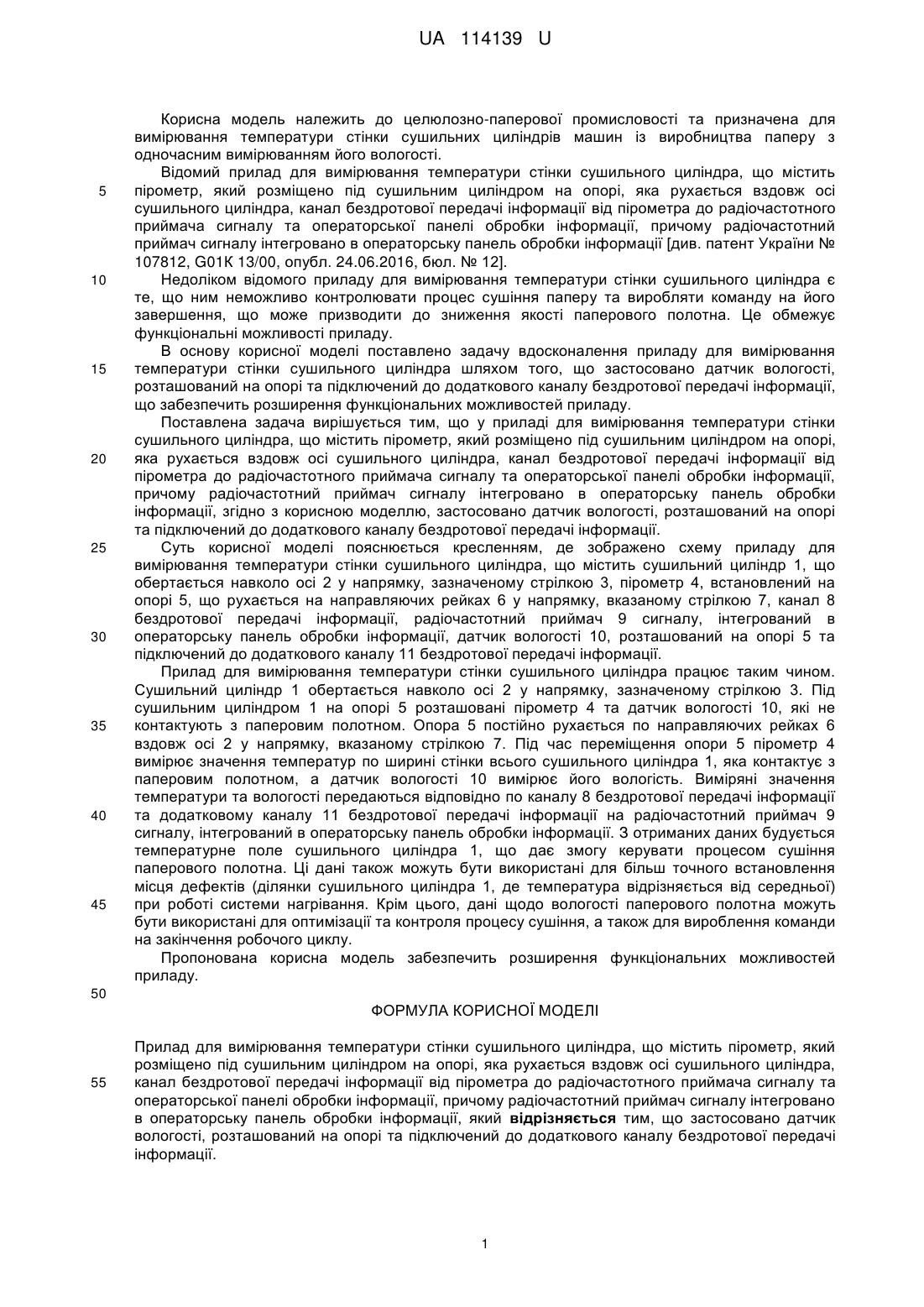

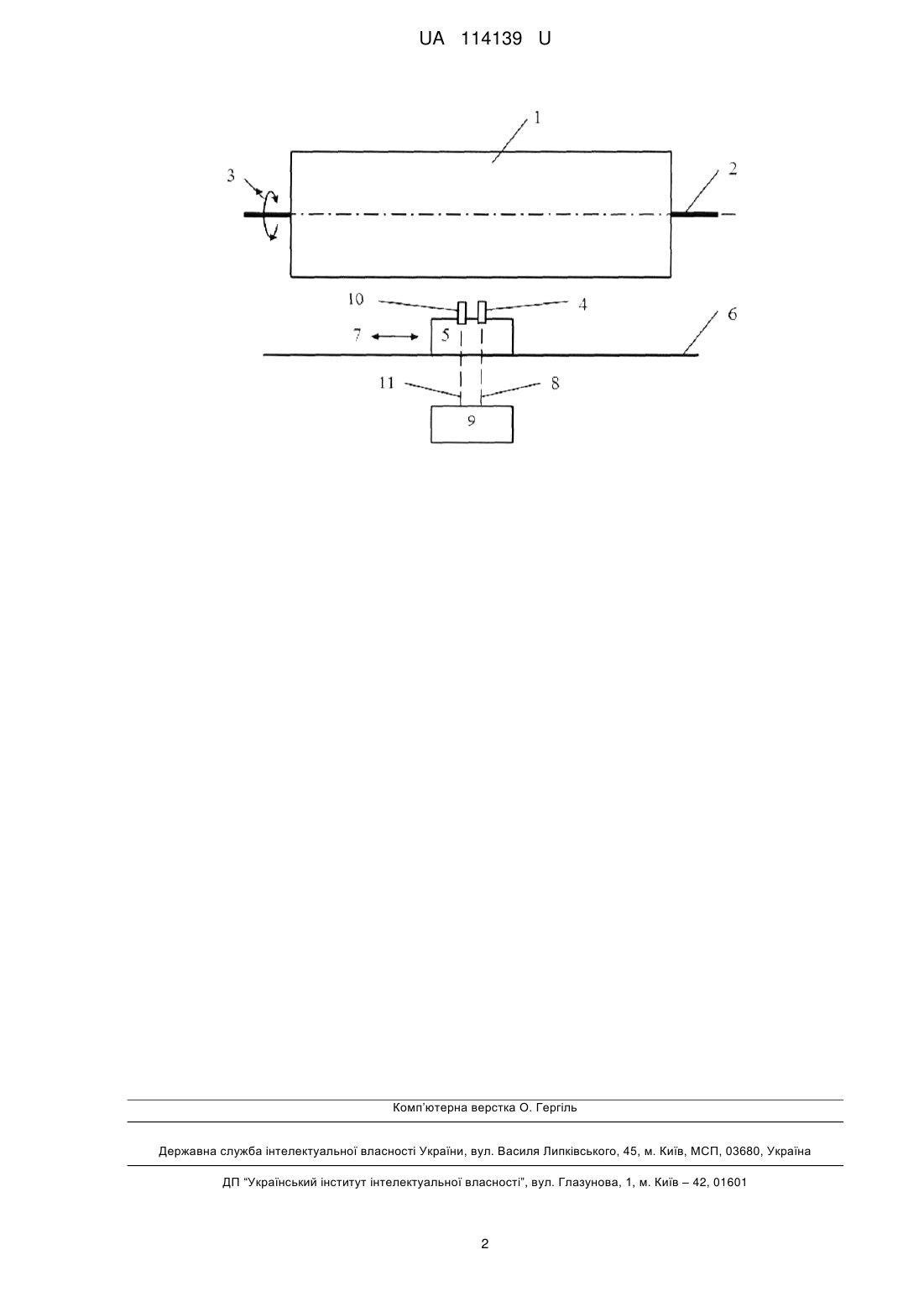

Реферат: Прилад для вимірювання температури стінки сушильного циліндра містить пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, канал бездротової передачі інформації від пірометра до радіочастотного приймача сигналу та операторської панелі обробки інформації, причому радіочастотний приймач сигналу інтегровано в операторську панель обробки інформації. Додатково містить датчик вологості, розташований на опорі та підключений до додаткового каналу бездротової передачі інформації. UA 114139 U (12) UA 114139 U UA 114139 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до целюлозно-паперової промисловості та призначена для вимірювання температури стінки сушильних циліндрів машин із виробництва паперу з одночасним вимірюванням його вологості. Відомий прилад для вимірювання температури стінки сушильного циліндра, що містить пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, канал бездротової передачі інформації від пірометра до радіочастотного приймача сигналу та операторської панелі обробки інформації, причому радіочастотний приймач сигналу інтегровано в операторську панель обробки інформації [див. патент України № 107812, G01К 13/00, опубл. 24.06.2016, бюл. № 12]. Недоліком відомого приладу для вимірювання температури стінки сушильного циліндра є те, що ним неможливо контролювати процес сушіння паперу та виробляти команду на його завершення, що може призводити до зниження якості паперового полотна. Це обмежує функціональні можливості приладу. В основу корисної моделі поставлено задачу вдосконалення приладу для вимірювання температури стінки сушильного циліндра шляхом того, що застосовано датчик вологості, розташований на опорі та підключений до додаткового каналу бездротової передачі інформації, що забезпечить розширення функціональних можливостей приладу. Поставлена задача вирішується тим, що у приладі для вимірювання температури стінки сушильного циліндра, що містить пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, канал бездротової передачі інформації від пірометра до радіочастотного приймача сигналу та операторської панелі обробки інформації, причому радіочастотний приймач сигналу інтегровано в операторську панель обробки інформації, згідно з корисною моделлю, застосовано датчик вологості, розташований на опорі та підключений до додаткового каналу бездротової передачі інформації. Суть корисної моделі пояснюється кресленням, де зображено схему приладу для вимірювання температури стінки сушильного циліндра, що містить сушильний циліндр 1, що обертається навколо осі 2 у напрямку, зазначеному стрілкою 3, пірометр 4, встановлений на опорі 5, що рухається на направляючих рейках 6 у напрямку, вказаному стрілкою 7, канал 8 бездротової передачі інформації, радіочастотний приймач 9 сигналу, інтегрований в операторську панель обробки інформації, датчик вологості 10, розташований на опорі 5 та підключений до додаткового каналу 11 бездротової передачі інформації. Прилад для вимірювання температури стінки сушильного циліндра працює таким чином. Сушильний циліндр 1 обертається навколо осі 2 у напрямку, зазначеному стрілкою 3. Під сушильним циліндром 1 на опорі 5 розташовані пірометр 4 та датчик вологості 10, які не контактують з паперовим полотном. Опора 5 постійно рухається по направляючих рейках 6 вздовж осі 2 у напрямку, вказаному стрілкою 7. Під час переміщення опори 5 пірометр 4 вимірює значення температур по ширині стінки всього сушильного циліндра 1, яка контактує з паперовим полотном, а датчик вологості 10 вимірює його вологість. Виміряні значення температури та вологості передаються відповідно по каналу 8 бездротової передачі інформації та додатковому каналу 11 бездротової передачі інформації на радіочастотний приймач 9 сигналу, інтегрований в операторську панель обробки інформації. З отриманих даних будується температурне поле сушильного циліндра 1, що дає змогу керувати процесом сушіння паперового полотна. Ці дані також можуть бути використані для більш точного встановлення місця дефектів (ділянки сушильного циліндра 1, де температура відрізняється від середньої) при роботі системи нагрівання. Крім цього, дані щодо вологості паперового полотна можуть бути використані для оптимізації та контроля процесу сушіння, а також для вироблення команди на закінчення робочого циклу. Пропонована корисна модель забезпечить розширення функціональних можливостей приладу. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Прилад для вимірювання температури стінки сушильного циліндра, що містить пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, канал бездротової передачі інформації від пірометра до радіочастотного приймача сигналу та операторської панелі обробки інформації, причому радіочастотний приймач сигналу інтегровано в операторську панель обробки інформації, який відрізняється тим, що застосовано датчик вологості, розташований на опорі та підключений до додаткового каналу бездротової передачі інформації. 1 UA 114139 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
