Прилад для вимірювання температури стінки сушильного циліндра

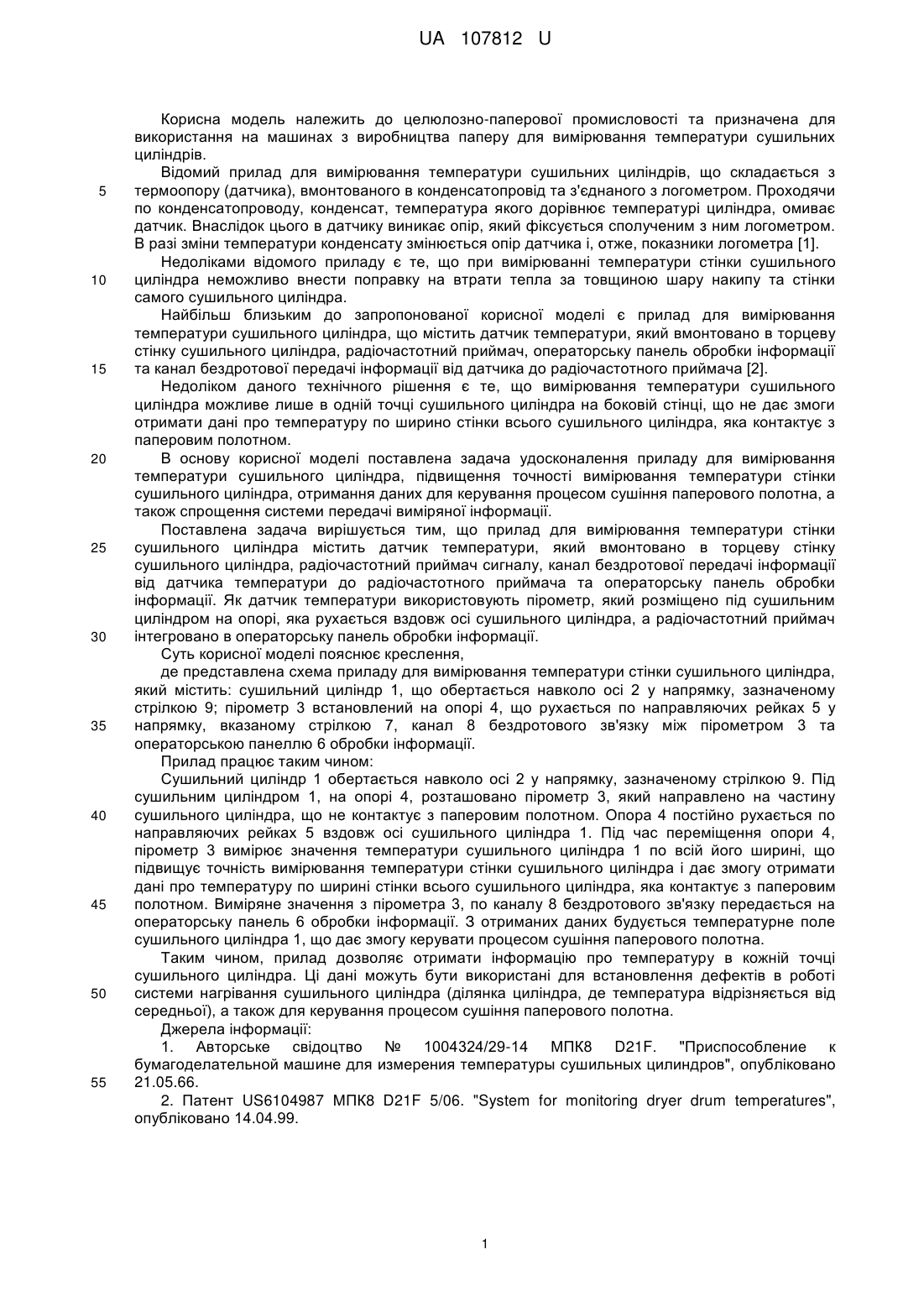

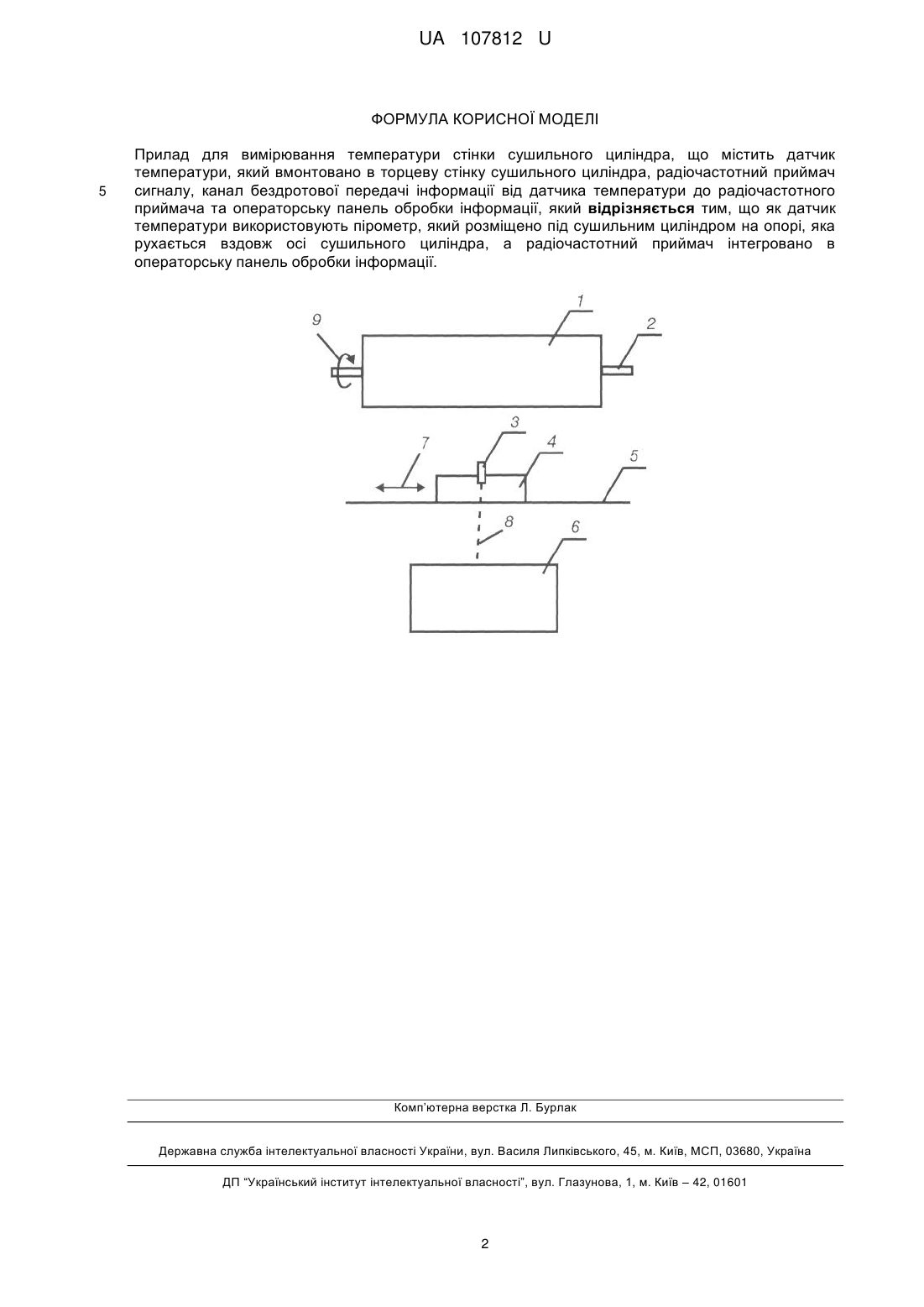

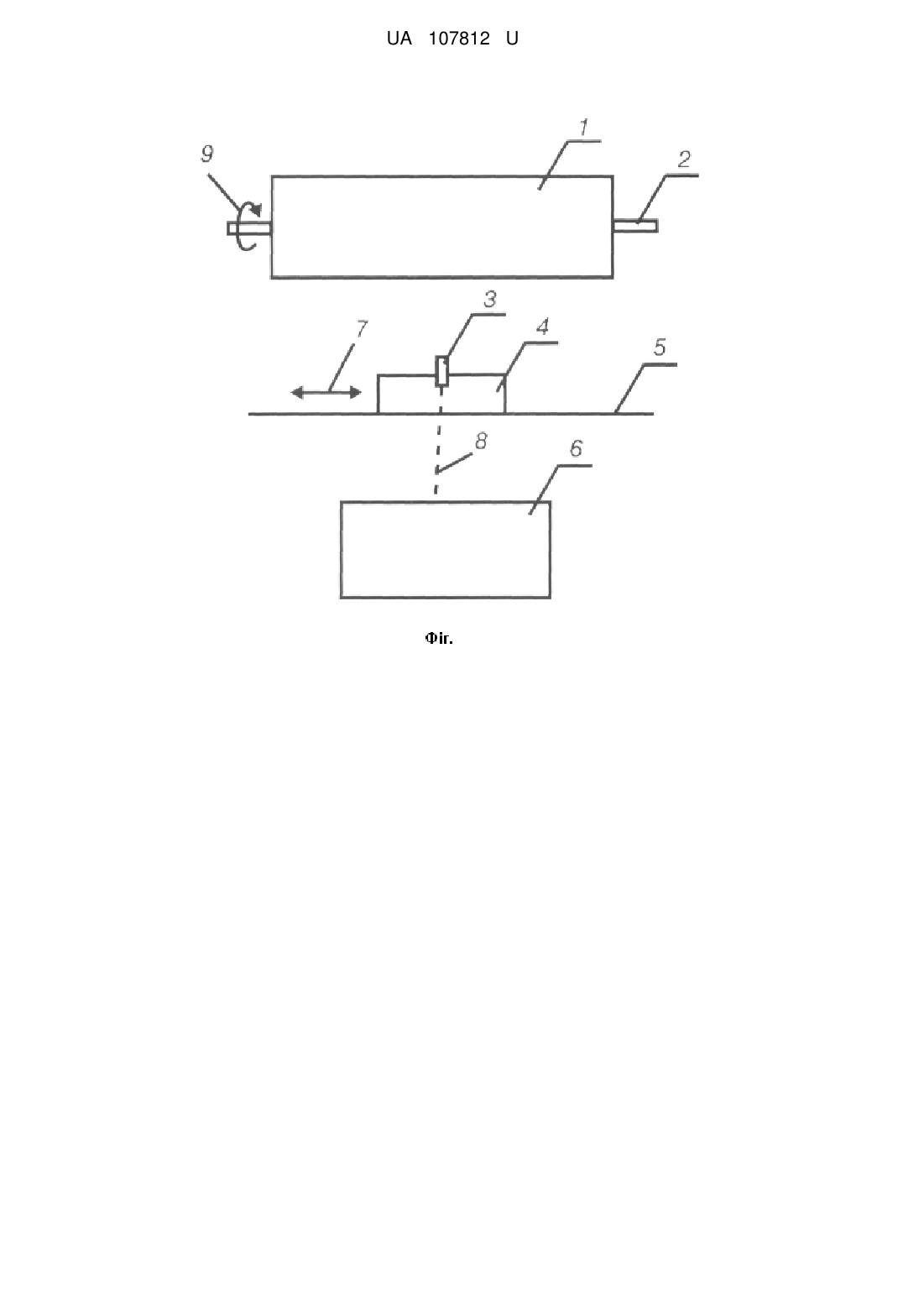

Реферат: Прилад для вимірювання температури стінки сушильного циліндра містить датчик температури, який вмонтовано в торцеву стінку сушильного циліндра, радіочастотний приймач сигналу, канал бездротової передачі інформації від датчика температури до радіочастотного приймача та операторську панель обробки інформації. Як датчик температури використовують пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, а радіочастотний приймач інтегровано в операторську панель обробки інформації. UA 107812 U (54) ПРИЛАД ДЛЯ ВИМІРЮВАННЯ ТЕМПЕРАТУРИ СТІНКИ СУШИЛЬНОГО ЦИЛІНДРА UA 107812 U UA 107812 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до целюлозно-паперової промисловості та призначена для використання на машинах з виробництва паперу для вимірювання температури сушильних циліндрів. Відомий прилад для вимірювання температури сушильних циліндрів, що складається з термоопору (датчика), вмонтованого в конденсатопровід та з'єднаного з логометром. Проходячи по конденсатопроводу, конденсат, температура якого дорівнює температурі циліндра, омиває датчик. Внаслідок цього в датчику виникає опір, який фіксується сполученим з ним логометром. В разі зміни температури конденсату змінюється опір датчика і, отже, показники логометра [1]. Недоліками відомого приладу є те, що при вимірюванні температури стінки сушильного циліндра неможливо внести поправку на втрати тепла за товщиною шару накипу та стінки самого сушильного циліндра. Найбільш близьким до запропонованої корисної моделі є прилад для вимірювання температури сушильного циліндра, що містить датчик температури, який вмонтовано в торцеву стінку сушильного циліндра, радіочастотний приймач, операторську панель обробки інформації та канал бездротової передачі інформації від датчика до радіочастотного приймача [2]. Недоліком даного технічного рішення є те, що вимірювання температури сушильного циліндра можливе лише в одній точці сушильного циліндра на боковій стінці, що не дає змоги отримати дані про температуру по ширино стінки всього сушильного циліндра, яка контактує з паперовим полотном. В основу корисної моделі поставлена задача удосконалення приладу для вимірювання температури сушильного циліндра, підвищення точності вимірювання температури стінки сушильного циліндра, отримання даних для керування процесом сушіння паперового полотна, а також спрощення системи передачі виміряної інформації. Поставлена задача вирішується тим, що прилад для вимірювання температури стінки сушильного циліндра містить датчик температури, який вмонтовано в торцеву стінку сушильного циліндра, радіочастотний приймач сигналу, канал бездротової передачі інформації від датчика температури до радіочастотного приймача та операторську панель обробки інформації. Як датчик температури використовують пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, а радіочастотний приймач інтегровано в операторську панель обробки інформації. Суть корисної моделі пояснює креслення, де представлена схема приладу для вимірювання температури стінки сушильного циліндра, який містить: сушильний циліндр 1, що обертається навколо осі 2 у напрямку, зазначеному стрілкою 9; пірометр 3 встановлений на опорі 4, що рухається по направляючих рейках 5 у напрямку, вказаному стрілкою 7, канал 8 бездротового зв'язку між пірометром 3 та операторською панеллю 6 обробки інформації. Прилад працює таким чином: Сушильний циліндр 1 обертається навколо осі 2 у напрямку, зазначеному стрілкою 9. Під сушильним циліндром 1, на опорі 4, розташовано пірометр 3, який направлено на частину сушильного циліндра, що не контактує з паперовим полотном. Опора 4 постійно рухається по направляючих рейках 5 вздовж осі сушильного циліндра 1. Під час переміщення опори 4, пірометр 3 вимірює значення температури сушильного циліндра 1 по всій його ширині, що підвищує точність вимірювання температури стінки сушильного циліндра і дає змогу отримати дані про температуру по ширині стінки всього сушильного циліндра, яка контактує з паперовим полотном. Виміряне значення з пірометра 3, по каналу 8 бездротового зв'язку передається на операторську панель 6 обробки інформації. З отриманих даних будується температурне поле сушильного циліндра 1, що дає змогу керувати процесом сушіння паперового полотна. Таким чином, прилад дозволяє отримати інформацію про температуру в кожній точці сушильного циліндра. Ці дані можуть бути використані для встановлення дефектів в роботі системи нагрівання сушильного циліндра (ділянка циліндра, де температура відрізняється від середньої), а також для керування процесом сушіння паперового полотна. Джерела інформації: 1. Авторське свідоцтво № 1004324/29-14 МПК8 D21F. "Приспособление к бумагоделательной машине для измерения температуры сушильных цилиндров", опубліковано 21.05.66. 2. Патент US6104987 МПК8 D21F 5/06. "System for monitoring dryer drum temperatures", опубліковано 14.04.99. 1 UA 107812 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Прилад для вимірювання температури стінки сушильного циліндра, що містить датчик температури, який вмонтовано в торцеву стінку сушильного циліндра, радіочастотний приймач сигналу, канал бездротової передачі інформації від датчика температури до радіочастотного приймача та операторську панель обробки інформації, який відрізняється тим, що як датчик температури використовують пірометр, який розміщено під сушильним циліндром на опорі, яка рухається вздовж осі сушильного циліндра, а радіочастотний приймач інтегровано в операторську панель обробки інформації. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
