Ферозонд

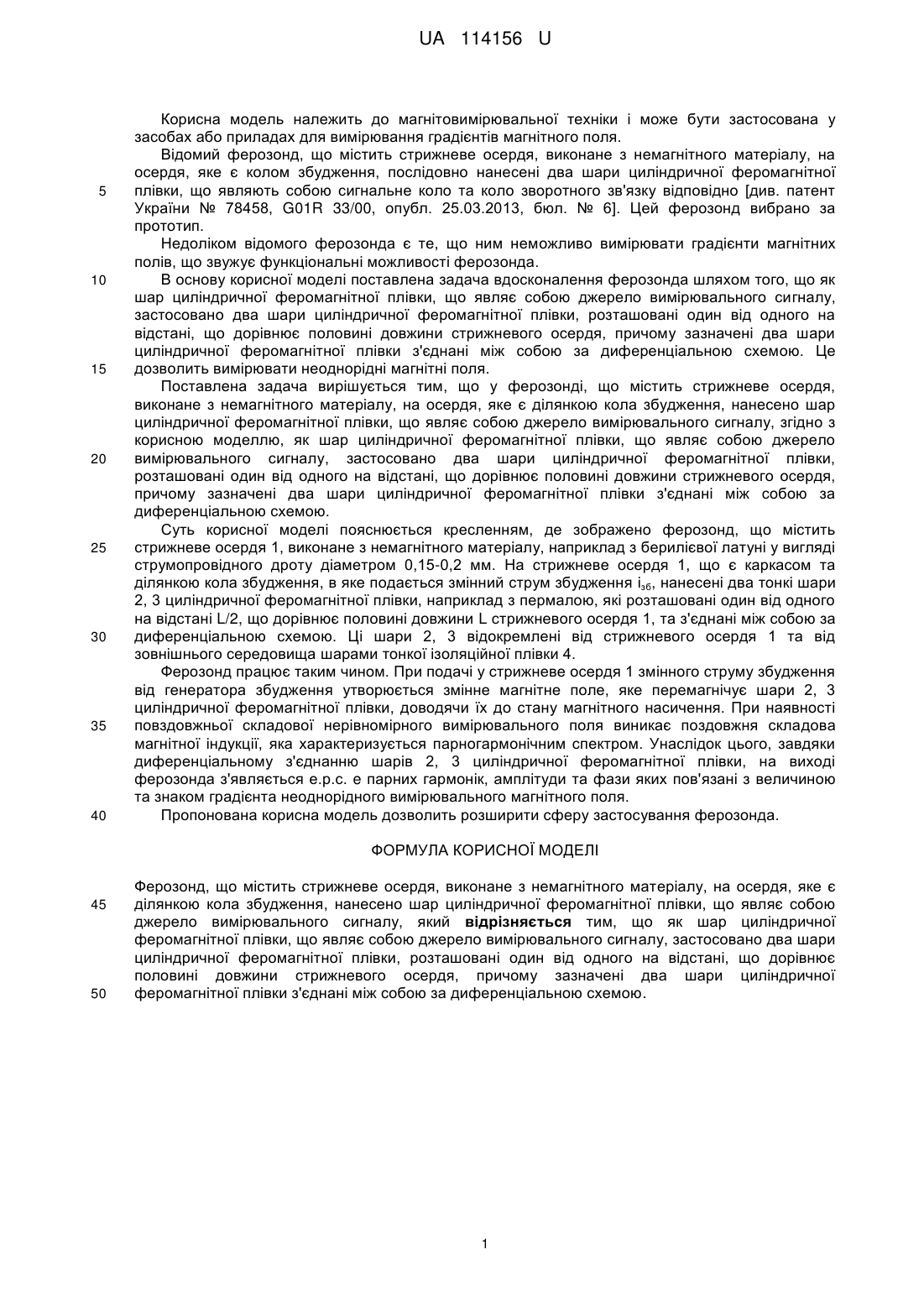

Реферат: UA 114156 U UA 114156 U 5 10 15 20 25 30 35 40 Корисна модель належить до магнітовимірювальної техніки і може бути застосована у засобах або приладах для вимірювання градієнтів магнітного поля. Відомий ферозонд, що містить стрижневе осердя, виконане з немагнітного матеріалу, на осердя, яке є колом збудження, послідовно нанесені два шари циліндричної феромагнітної плівки, що являють собою сигнальне коло та коло зворотного зв'язку відповідно [див. патент України № 78458, G01R 33/00, опубл. 25.03.2013, бюл. № 6]. Цей ферозонд вибрано за прототип. Недоліком відомого ферозонда є те, що ним неможливо вимірювати градієнти магнітних полів, що звужує функціональні можливості ферозонда. В основу корисної моделі поставлена задача вдосконалення ферозонда шляхом того, що як шар циліндричної феромагнітної плівки, що являє собою джерело вимірювального сигналу, застосовано два шари циліндричної феромагнітної плівки, розташовані один від одного на відстані, що дорівнює половині довжини стрижневого осердя, причому зазначені два шари циліндричної феромагнітної плівки з'єднані між собою за диференціальною схемою. Це дозволить вимірювати неоднорідні магнітні поля. Поставлена задача вирішується тим, що у ферозонді, що містить стрижневе осердя, виконане з немагнітного матеріалу, на осердя, яке є ділянкою кола збудження, нанесено шар циліндричної феромагнітної плівки, що являє собою джерело вимірювального сигналу, згідно з корисною моделлю, як шар циліндричної феромагнітної плівки, що являє собою джерело вимірювального сигналу, застосовано два шари циліндричної феромагнітної плівки, розташовані один від одного на відстані, що дорівнює половині довжини стрижневого осердя, причому зазначені два шари циліндричної феромагнітної плівки з'єднані між собою за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено ферозонд, що містить стрижневе осердя 1, виконане з немагнітного матеріалу, наприклад з берилієвої латуні у вигляді струмопровідного дроту діаметром 0,15-0,2 мм. На стрижневе осердя 1, що є каркасом та ділянкою кола збудження, в яке подається змінний струм збудження ізб, нанесені два тонкі шари 2, 3 циліндричної феромагнітної плівки, наприклад з пермалою, які розташовані один від одного на відстані L/2, що дорівнює половині довжини L стрижневого осердя 1, та з'єднані між собою за диференціальною схемою. Ці шари 2, 3 відокремлені від стрижневого осердя 1 та від зовнішнього середовища шарами тонкої ізоляційної плівки 4. Ферозонд працює таким чином. При подачі у стрижневе осердя 1 змінного струму збудження від генератора збудження утворюється змінне магнітне поле, яке перемагнічує шари 2, 3 циліндричної феромагнітної плівки, доводячи їх до стану магнітного насичення. При наявності повздовжньої складової нерівномірного вимірювального поля виникає поздовжня складова магнітної індукції, яка характеризується парногармонічним спектром. Унаслідок цього, завдяки диференціальному з'єднанню шарів 2, 3 циліндричної феромагнітної плівки, на виході ферозонда з'являється е.р.с. e парних гармонік, амплітуди та фази яких пов'язані з величиною та знаком градієнта неоднорідного вимірювального магнітного поля. Пропонована корисна модель дозволить розширити сферу застосування ферозонда. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Ферозонд, що містить стрижневе осердя, виконане з немагнітного матеріалу, на осердя, яке є ділянкою кола збудження, нанесено шар циліндричної феромагнітної плівки, що являє собою джерело вимірювального сигналу, який відрізняється тим, що як шар циліндричної феромагнітної плівки, що являє собою джерело вимірювального сигналу, застосовано два шари циліндричної феромагнітної плівки, розташовані один від одного на відстані, що дорівнює половині довжини стрижневого осердя, причому зазначені два шари циліндричної феромагнітної плівки з'єднані між собою за диференціальною схемою. 1 UA 114156 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
