Диференційний ферозонд

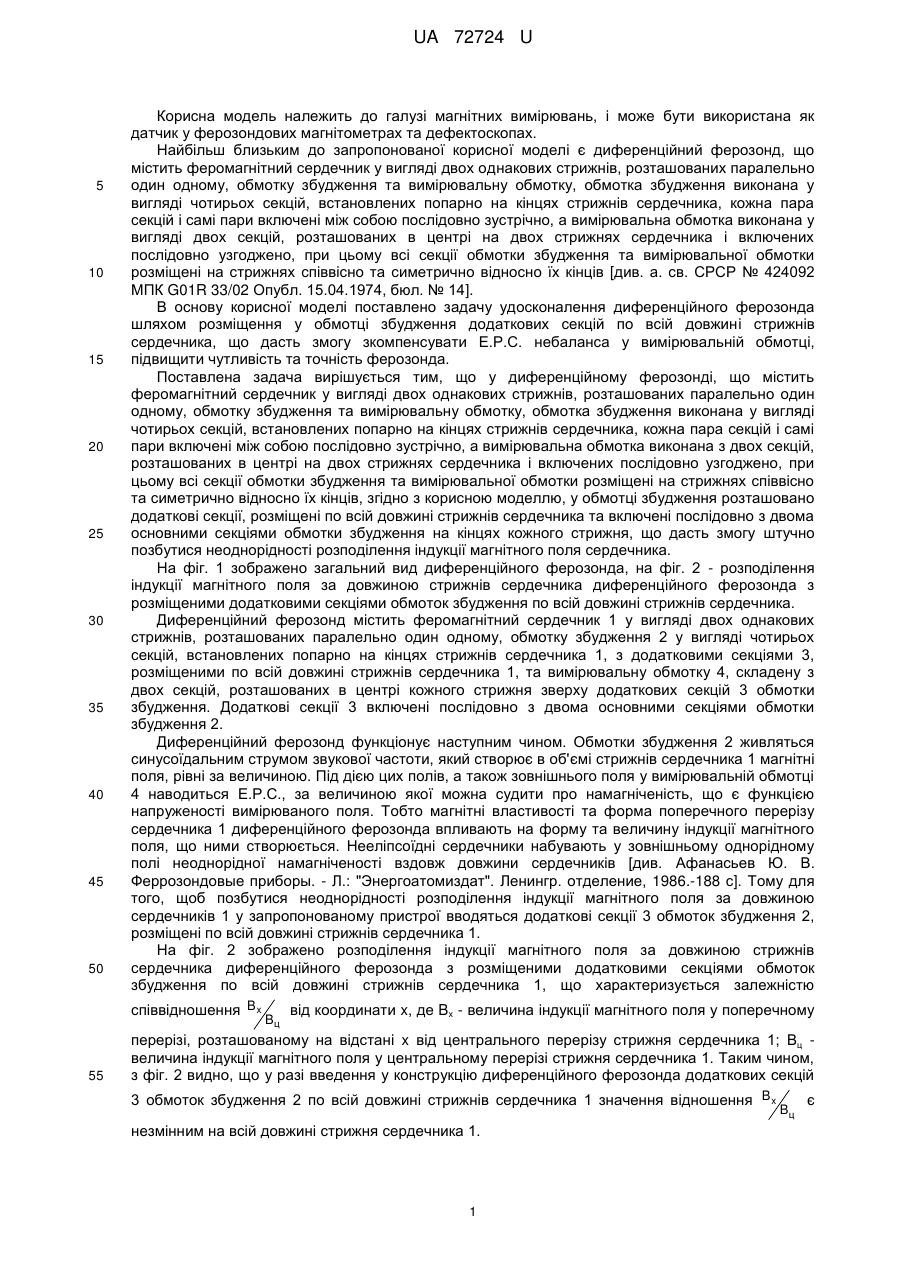

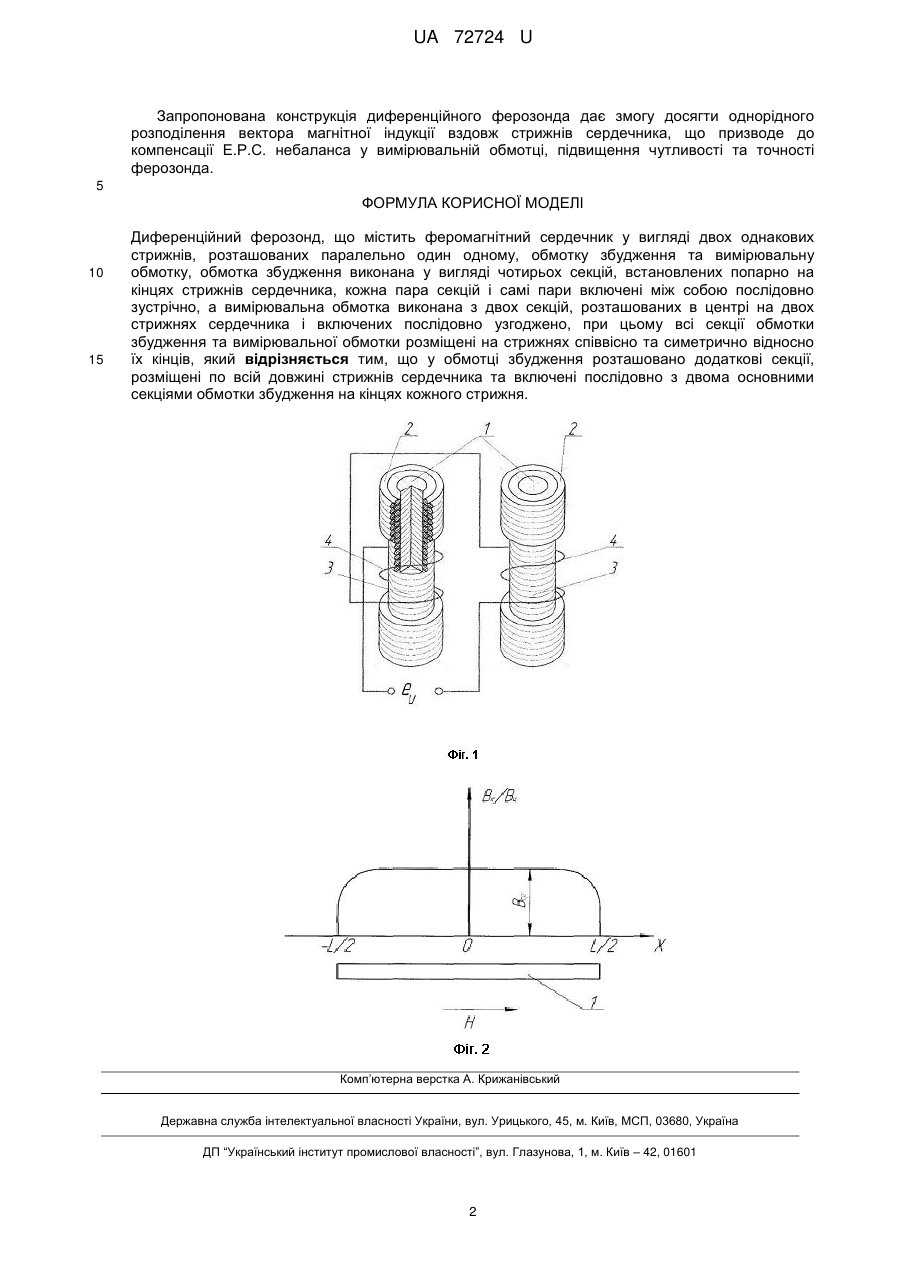

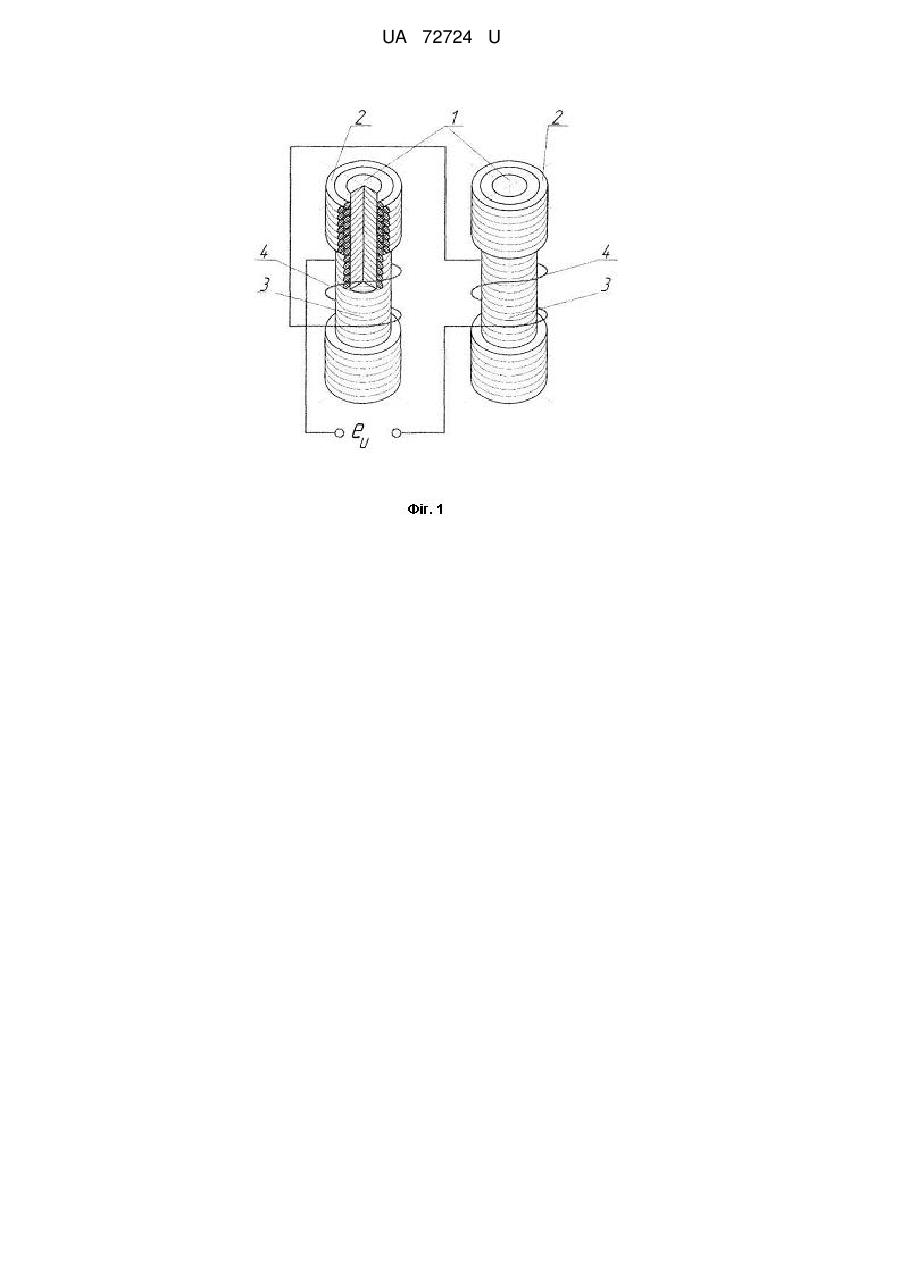

Реферат: Диференційний ферозонд містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно. Вимірювальна обмотка виконана з двох секцій, розташованих в центрі на двох стрижнях сердечника і включених послідовно узгоджено. У обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня. UA 72724 U (54) ДИФЕРЕНЦІЙНИЙ ФЕРОЗОНД UA 72724 U UA 72724 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі магнітних вимірювань, і може бути використана як датчик у ферозондових магнітометрах та дефектоскопах. Найбільш близьким до запропонованої корисної моделі є диференційний ферозонд, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана у вигляді двох секцій, розташованих в центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їх кінців [див. а. св. СРСР № 424092 МПК G01R 33/02 Опубл. 15.04.1974, бюл. № 14]. В основу корисної моделі поставлено задачу удосконалення диференційного ферозонда шляхом розміщення у обмотці збудження додаткових секцій по всій довжині стрижнів сердечника, що дасть змогу зкомпенсувати Е.Р.С. небаланса у вимірювальній обмотці, підвищити чутливість та точність ферозонда. Поставлена задача вирішується тим, що у диференційному ферозонді, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих в центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їх кінців, згідно з корисною моделлю, у обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня, що дасть змогу штучно позбутися неоднорідності розподілення індукції магнітного поля сердечника. На фіг. 1 зображено загальний вид диференційного ферозонда, на фіг. 2 - розподілення індукції магнітного поля за довжиною стрижнів сердечника диференційного ферозонда з розміщеними додатковими секціями обмоток збудження по всій довжині стрижнів сердечника. Диференційний ферозонд містить феромагнітний сердечник 1 у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження 2 у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника 1, з додатковими секціями 3, розміщеними по всій довжині стрижнів сердечника 1, та вимірювальну обмотку 4, складену з двох секцій, розташованих в центрі кожного стрижня зверху додаткових секцій 3 обмотки збудження. Додаткові секції 3 включені послідовно з двома основними секціями обмотки збудження 2. Диференційний ферозонд функціонує наступним чином. Обмотки збудження 2 живляться синусоїдальним струмом звукової частоти, який створює в об'ємі стрижнів сердечника 1 магнітні поля, рівні за величиною. Під дією цих полів, а також зовнішнього поля у вимірювальній обмотці 4 наводиться Е.Р.С., за величиною якої можна судити про намагніченість, що є функцією напруженості вимірюваного поля. Тобто магнітні властивості та форма поперечного перерізу сердечника 1 диференційного ферозонда впливають на форму та величину індукції магнітного поля, що ними створюється. Нееліпсоїдні сердечники набувають у зовнішньому однорідному полі неоднорідної намагніченості вздовж довжини сердечників [див. Афанасьев Ю. В. Феррозондовые приборы. - Л.: "Энергоатомиздат". Ленингр. отделение, 1986.-188 с]. Тому для того, щоб позбутися неоднорідності розподілення індукції магнітного поля за довжиною сердечників 1 у запропонованому пристрої вводяться додаткові секції 3 обмоток збудження 2, розміщені по всій довжині стрижнів сердечника 1. На фіг. 2 зображено розподілення індукції магнітного поля за довжиною стрижнів сердечника диференційного ферозонда з розміщеними додатковими секціями обмоток збудження по всій довжині стрижнів сердечника 1, що характеризується залежністю співвідношення B x 55 Bц від координати x, де Bx - величина індукції магнітного поля у поперечному перерізі, розташованому на відстані x від центрального перерізу стрижня сердечника 1; Вц величина індукції магнітного поля у центральному перерізі стрижня сердечника 1. Таким чином, з фіг. 2 видно, що у разі введення у конструкцію диференційного ферозонда додаткових секцій 3 обмоток збудження 2 по всій довжині стрижнів сердечника 1 значення відношення B x незмінним на всій довжині стрижня сердечника 1. 1 Bц є UA 72724 U Запропонована конструкція диференційного ферозонда дає змогу досягти однорідного розподілення вектора магнітної індукції вздовж стрижнів сердечника, що призводе до компенсації Е.Р.С. небаланса у вимірювальній обмотці, підвищення чутливості та точності ферозонда. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Диференційний ферозонд, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих в центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їх кінців, який відрізняється тим, що у обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
