Ферозонд

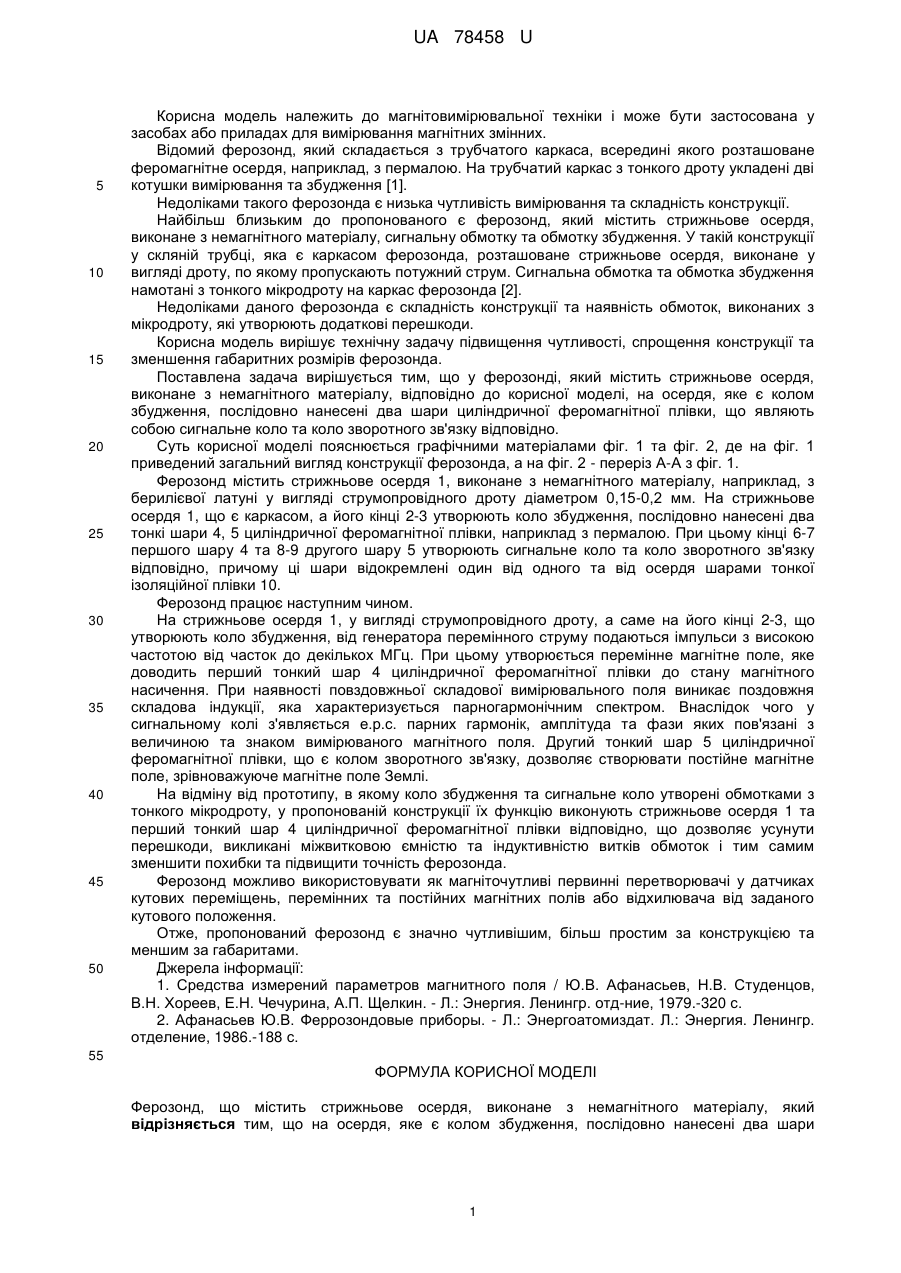

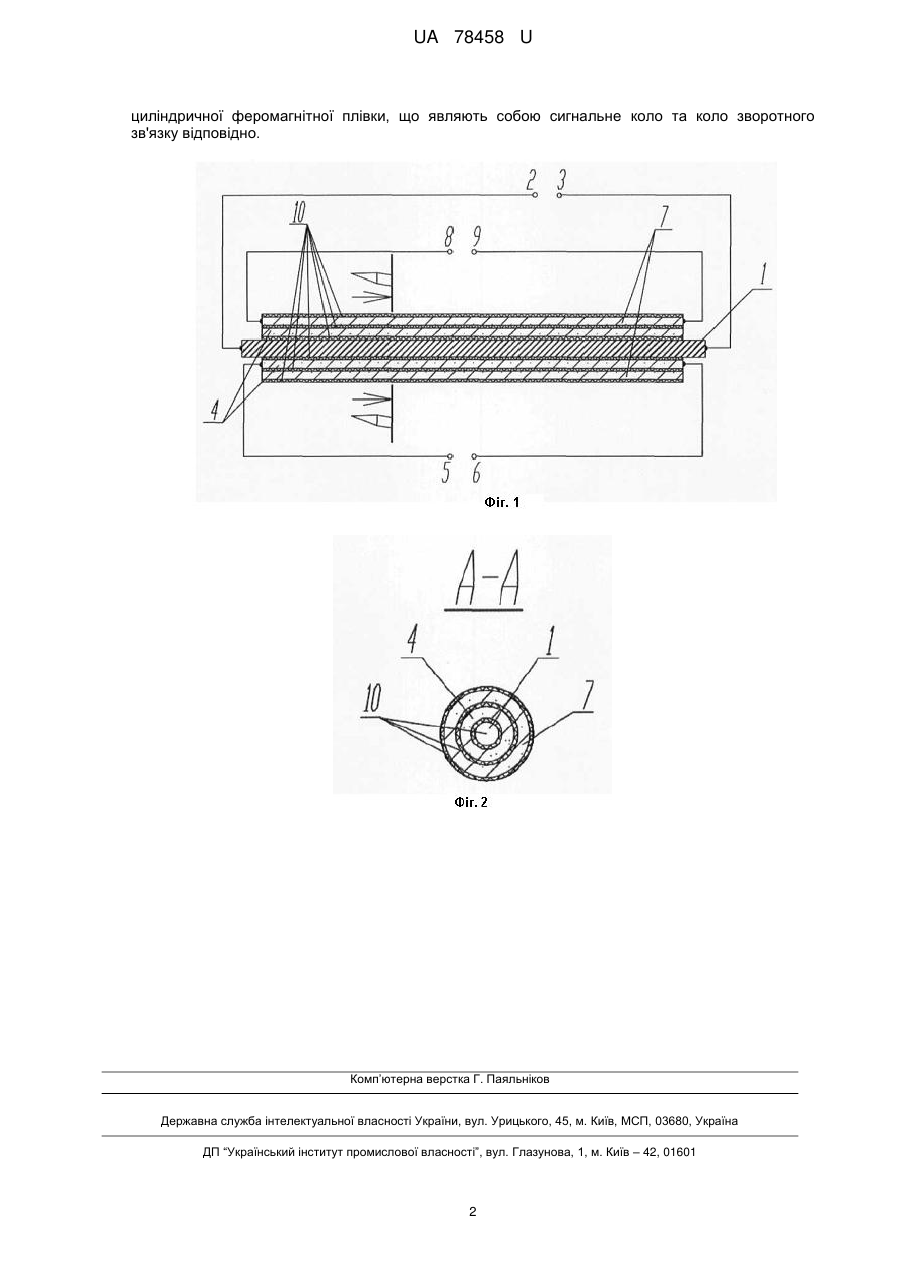

Реферат: Ферозонд містить стрижньове осердя, виконане з немагнітного матеріалу. На осердя, яке є колом збудження, послідовно нанесені два шари циліндричної феромагнітної плівки, що являють собою сигнальне коло та коло зворотного зв'язку відповідно. UA 78458 U (54) ФЕРОЗОНД UA 78458 U UA 78458 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до магнітовимірювальної техніки і може бути застосована у засобах або приладах для вимірювання магнітних змінних. Відомий ферозонд, який складається з трубчатого каркаса, всередині якого розташоване феромагнітне осердя, наприклад, з пермалою. На трубчатий каркас з тонкого дроту укладені дві котушки вимірювання та збудження [1]. Недоліками такого ферозонда є низька чутливість вимірювання та складність конструкції. Найбільш близьким до пропонованого є ферозонд, який містить стрижньове осердя, виконане з немагнітного матеріалу, сигнальну обмотку та обмотку збудження. У такій конструкції у скляній трубці, яка є каркасом ферозонда, розташоване стрижньове осердя, виконане у вигляді дроту, по якому пропускають потужний струм. Сигнальна обмотка та обмотка збудження намотані з тонкого мікродроту на каркас ферозонда [2]. Недоліками даного ферозонда є складність конструкції та наявність обмоток, виконаних з мікродроту, які утворюють додаткові перешкоди. Корисна модель вирішує технічну задачу підвищення чутливості, спрощення конструкції та зменшення габаритних розмірів ферозонда. Поставлена задача вирішується тим, що у ферозонді, який містить стрижньове осердя, виконане з немагнітного матеріалу, відповідно до корисної моделі, на осердя, яке є колом збудження, послідовно нанесені два шари циліндричної феромагнітної плівки, що являють собою сигнальне коло та коло зворотного зв'язку відповідно. Суть корисної моделі пояснюється графічними матеріалами фіг. 1 та фіг. 2, де на фіг. 1 приведений загальний вигляд конструкції ферозонда, а на фіг. 2 - переріз А-А з фіг. 1. Ферозонд містить стрижньове осердя 1, виконане з немагнітного матеріалу, наприклад, з берилієвої латуні у вигляді струмопровідного дроту діаметром 0,15-0,2 мм. На стрижньове осердя 1, що є каркасом, а його кінці 2-3 утворюють коло збудження, послідовно нанесені два тонкі шари 4, 5 циліндричної феромагнітної плівки, наприклад з пермалою. При цьому кінці 6-7 першого шару 4 та 8-9 другого шару 5 утворюють сигнальне коло та коло зворотного зв'язку відповідно, причому ці шари відокремлені один від одного та від осердя шарами тонкої ізоляційної плівки 10. Ферозонд працює наступним чином. На стрижньове осердя 1, у вигляді струмопровідного дроту, а саме на його кінці 2-3, що утворюють коло збудження, від генератора перемінного струму подаються імпульси з високою частотою від часток до декількох МГц. При цьому утворюється перемінне магнітне поле, яке доводить перший тонкий шар 4 циліндричної феромагнітної плівки до стану магнітного насичення. При наявності повздовжньої складової вимірювального поля виникає поздовжня складова індукції, яка характеризується парногармонічним спектром. Внаслідок чого у сигнальному колі з'являється е.р.с. парних гармонік, амплітуда та фази яких пов'язані з величиною та знаком вимірюваного магнітного поля. Другий тонкий шар 5 циліндричної феромагнітної плівки, що є колом зворотного зв'язку, дозволяє створювати постійне магнітне поле, зрівноважуюче магнітне поле Землі. На відміну від прототипу, в якому коло збудження та сигнальне коло утворені обмотками з тонкого мікродроту, у пропонованій конструкції їх функцію виконують стрижньове осердя 1 та перший тонкий шар 4 циліндричної феромагнітної плівки відповідно, що дозволяє усунути перешкоди, викликані міжвитковою ємністю та індуктивністю витків обмоток і тим самим зменшити похибки та підвищити точність ферозонда. Ферозонд можливо використовувати як магніточутливі первинні перетворювачі у датчиках кутових переміщень, перемінних та постійних магнітних полів або відхилювача від заданого кутового положення. Отже, пропонований ферозонд є значно чутливішим, більш простим за конструкцією та меншим за габаритами. Джерела інформації: 1. Средства измерений параметров магнитного поля / Ю.В. Афанасьев, Н.В. Студенцов, В.Н. Хореев, Е.Н. Чечурина, А.П. Щелкин. - Л.: Энергия. Ленингр. отд-ние, 1979.-320 с. 2. Афанасьев Ю.В. Феррозондовые приборы. - Л.: Энергоатомиздат. Л.: Энергия. Ленингр. отделение, 1986.-188 с. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ферозонд, що містить стрижньове осердя, виконане з немагнітного матеріалу, який відрізняється тим, що на осердя, яке є колом збудження, послідовно нанесені два шари 1 UA 78458 U циліндричної феромагнітної плівки, що являють собою сигнальне коло та коло зворотного зв'язку відповідно. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
