Диференційний ферозонд

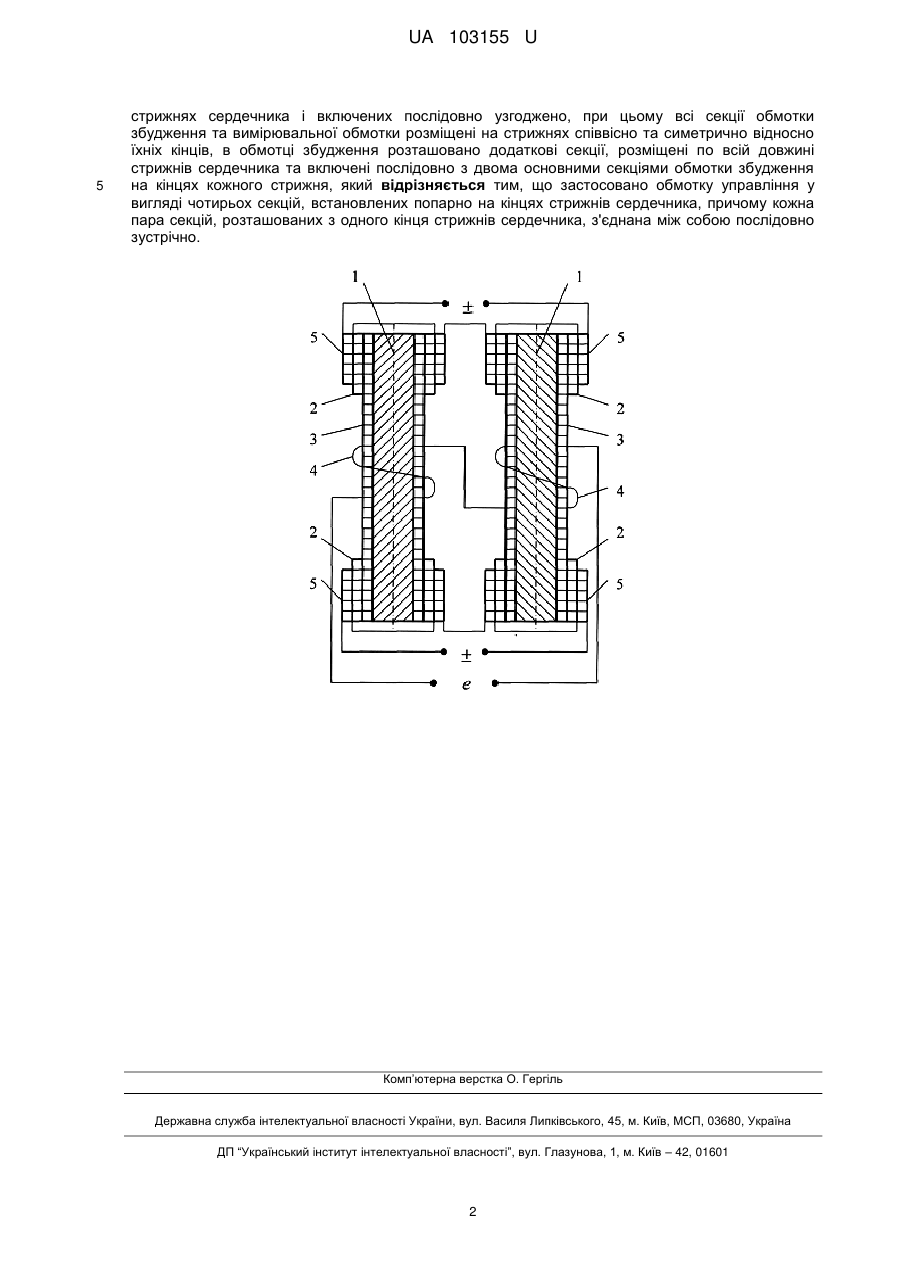

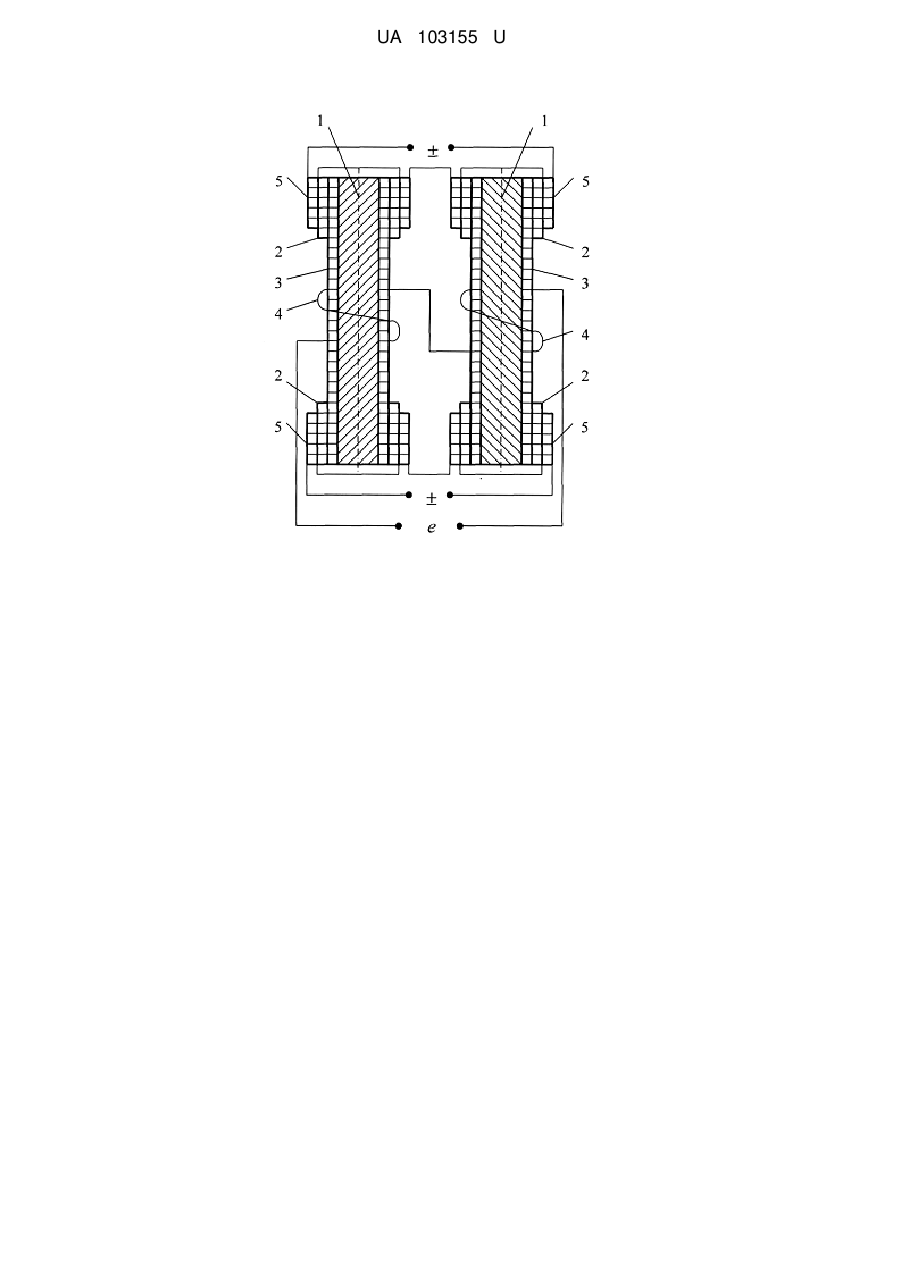

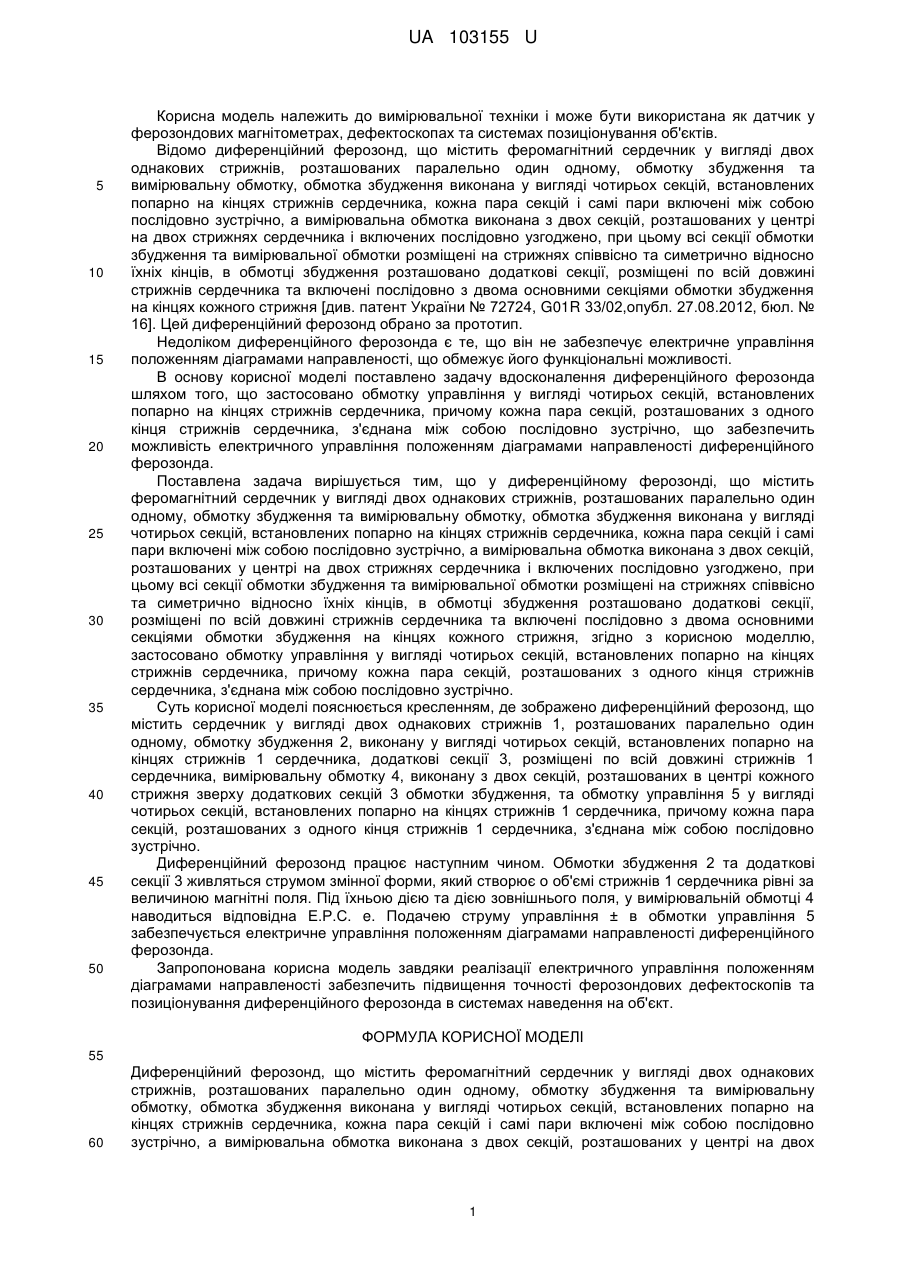

Реферат: Диференційний ферозонд, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих у центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їхніх кінців, в обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня, причому застосовано обмотку управління у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, причому кожна пара секцій, розташованих з одного кінця стрижнів сердечника, з'єднана між собою послідовно зустрічно. UA 103155 U (12) UA 103155 U UA 103155 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до вимірювальної техніки і може бути використана як датчик у ферозондових магнітометрах, дефектоскопах та системах позиціонування об'єктів. Відомо диференційний ферозонд, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих у центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їхніх кінців, в обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня [див. патент України № 72724, G01R 33/02,опубл. 27.08.2012, бюл. № 16]. Цей диференційний ферозонд обрано за прототип. Недоліком диференційного ферозонда є те, що він не забезпечує електричне управління положенням діаграмами направленості, що обмежує його функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення диференційного ферозонда шляхом того, що застосовано обмотку управління у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, причому кожна пара секцій, розташованих з одного кінця стрижнів сердечника, з'єднана між собою послідовно зустрічно, що забезпечить можливість електричного управління положенням діаграмами направленості диференційного ферозонда. Поставлена задача вирішується тим, що у диференційному ферозонді, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих у центрі на двох стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їхніх кінців, в обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня, згідно з корисною моделлю, застосовано обмотку управління у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, причому кожна пара секцій, розташованих з одного кінця стрижнів сердечника, з'єднана між собою послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено диференційний ферозонд, що містить сердечник у вигляді двох однакових стрижнів 1, розташованих паралельно один одному, обмотку збудження 2, виконану у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів 1 сердечника, додаткові секції 3, розміщені по всій довжині стрижнів 1 сердечника, вимірювальну обмотку 4, виконану з двох секцій, розташованих в центрі кожного стрижня зверху додаткових секцій 3 обмотки збудження, та обмотку управління 5 у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів 1 сердечника, причому кожна пара секцій, розташованих з одного кінця стрижнів 1 сердечника, з'єднана між собою послідовно зустрічно. Диференційний ферозонд працює наступним чином. Обмотки збудження 2 та додаткові секції 3 живляться струмом змінної форми, який створює о об'ємі стрижнів 1 сердечника рівні за величиною магнітні поля. Під їхньою дією та дією зовнішнього поля, у вимірювальній обмотці 4 наводиться відповідна Е.Р.С. e. Подачею струму управління ± в обмотки управління 5 забезпечується електричне управління положенням діаграмами направленості диференційного ферозонда. Запропонована корисна модель завдяки реалізації електричного управління положенням діаграмами направленості забезпечить підвищення точності ферозондових дефектоскопів та позиціонування диференційного ферозонда в системах наведення на об'єкт. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Диференційний ферозонд, що містить феромагнітний сердечник у вигляді двох однакових стрижнів, розташованих паралельно один одному, обмотку збудження та вимірювальну обмотку, обмотка збудження виконана у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, кожна пара секцій і самі пари включені між собою послідовно зустрічно, а вимірювальна обмотка виконана з двох секцій, розташованих у центрі на двох 1 UA 103155 U 5 стрижнях сердечника і включених послідовно узгоджено, при цьому всі секції обмотки збудження та вимірювальної обмотки розміщені на стрижнях співвісно та симетрично відносно їхніх кінців, в обмотці збудження розташовано додаткові секції, розміщені по всій довжині стрижнів сердечника та включені послідовно з двома основними секціями обмотки збудження на кінцях кожного стрижня, який відрізняється тим, що застосовано обмотку управління у вигляді чотирьох секцій, встановлених попарно на кінцях стрижнів сердечника, причому кожна пара секцій, розташованих з одного кінця стрижнів сердечника, з'єднана між собою послідовно зустрічно. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
