Хомут

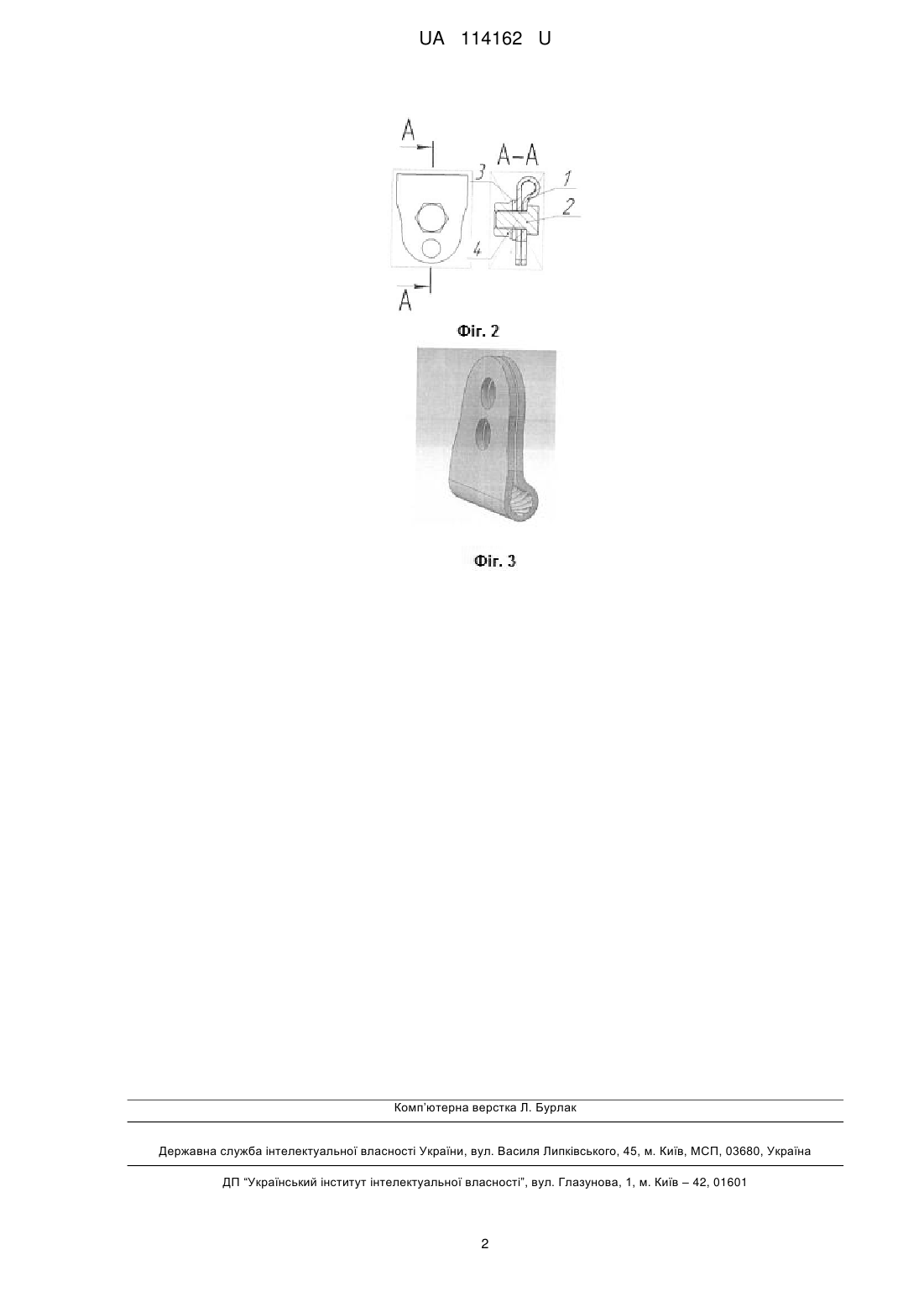

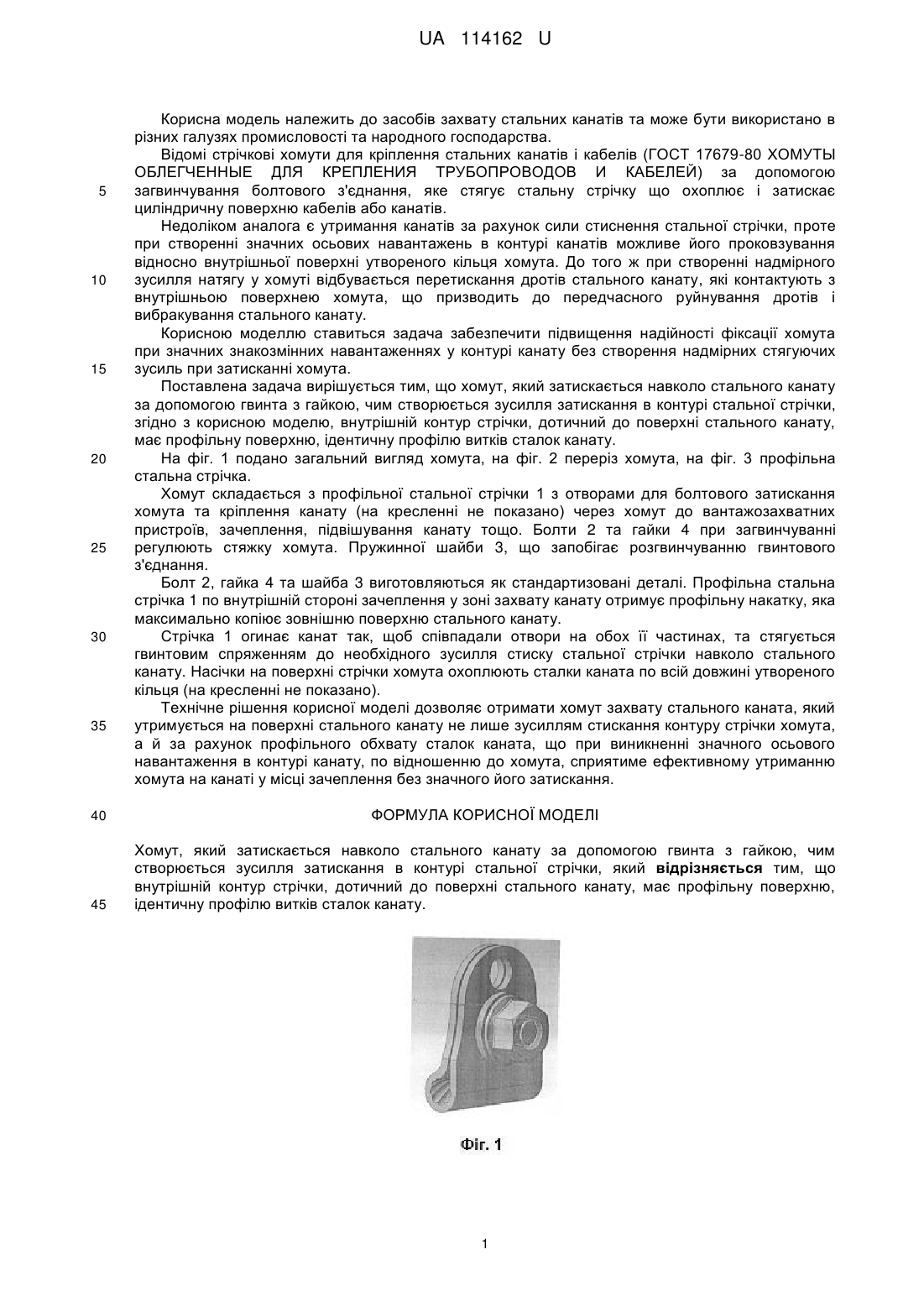

Реферат: Хомут, який затискається навколо стального канату за допомогою гвинта з гайкою, чим створюється зусилля затискання в контурі стальної стрічки. Внутрішній контур стрічки, дотичний до поверхні стального канату, має профільну поверхню, ідентичну профілю витків сталок канату. UA 114162 U (54) ХОМУТ UA 114162 U UA 114162 U 5 10 15 20 25 30 35 Корисна модель належить до засобів захвату стальних канатів та може бути використано в різних галузях промисловості та народного господарства. Відомі стрічкові хомути для кріплення стальних канатів і кабелів (ГОСТ 17679-80 ХОМУТЫ ОБЛЕГЧЕННЫЕ ДЛЯ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ И КАБЕЛЕЙ) за допомогою загвинчування болтового з'єднання, яке стягує стальну стрічку що охоплює і затискає циліндричну поверхню кабелів або канатів. Недоліком аналога є утримання канатів за рахунок сили стиснення стальної стрічки, проте при створенні значних осьових навантажень в контурі канатів можливе його проковзування відносно внутрішньої поверхні утвореного кільця хомута. До того ж при створенні надмірного зусилля натягу у хомуті відбувається перетискання дротів стального канату, які контактують з внутрішньою поверхнею хомута, що призводить до передчасного руйнування дротів і вибракування стального канату. Корисною моделлю ставиться задача забезпечити підвищення надійності фіксації хомута при значних знакозмінних навантаженнях у контурі канату без створення надмірних стягуючих зусиль при затисканні хомута. Поставлена задача вирішується тим, що хомут, який затискається навколо стального канату за допомогою гвинта з гайкою, чим створюється зусилля затискання в контурі стальної стрічки, згідно з корисною моделю, внутрішній контур стрічки, дотичний до поверхні стального канату, має профільну поверхню, ідентичну профілю витків сталок канату. На фіг. 1 подано загальний вигляд хомута, на фіг. 2 переріз хомута, на фіг. 3 профільна стальна стрічка. Хомут складається з профільної стальної стрічки 1 з отворами для болтового затискання хомута та кріплення канату (на кресленні не показано) через хомут до вантажозахватних пристроїв, зачеплення, підвішування канату тощо. Болти 2 та гайки 4 при загвинчуванні регулюють стяжку хомута. Пружинної шайби 3, що запобігає розгвинчуванню гвинтового з'єднання. Болт 2, гайка 4 та шайба 3 виготовляються як стандартизовані деталі. Профільна стальна стрічка 1 по внутрішній стороні зачеплення у зоні захвату канату отримує профільну накатку, яка максимально копіює зовнішню поверхню стального канату. Стрічка 1 огинає канат так, щоб співпадали отвори на обох її частинах, та стягується гвинтовим спряженням до необхідного зусилля стиску стальної стрічки навколо стального канату. Насічки на поверхні стрічки хомута охоплюють сталки каната по всій довжині утвореного кільця (на кресленні не показано). Технічне рішення корисної моделі дозволяє отримати хомут захвату стального каната, який утримується на поверхні стального канату не лише зусиллям стискання контуру стрічки хомута, а й за рахунок профільного обхвату сталок каната, що при виникненні значного осьового навантаження в контурі канату, по відношенню до хомута, сприятиме ефективному утриманню хомута на канаті у місці зачеплення без значного його затискання. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Хомут, який затискається навколо стального канату за допомогою гвинта з гайкою, чим створюється зусилля затискання в контурі стальної стрічки, який відрізняється тим, що внутрішній контур стрічки, дотичний до поверхні стального канату, має профільну поверхню, ідентичну профілю витків сталок канату. 1 UA 114162 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
