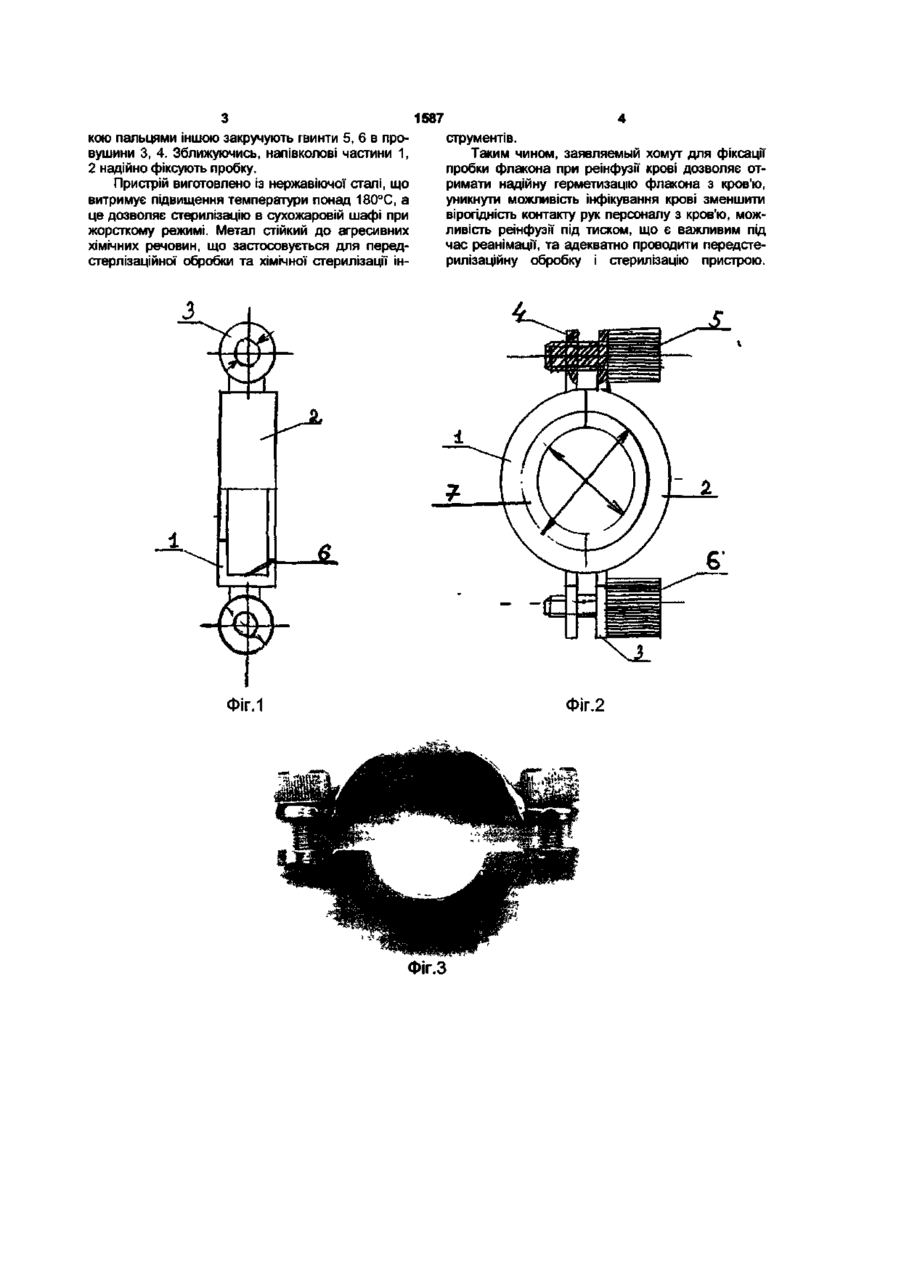

УКРАЇНА (19) UA (11,1587 (із, U (51)7А61М1/02 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) ХОМУТ ДЛЯ ФІКСАЦІЇ ПРОБКИ ФЛАКОНА ПРИ РЕІНФУЗІЇ КРОВІ (21,2002032105 (22, 15 03 2002 (24, 15 01 2003 (46, 15 01 2003, Бюл № 1, 2003 р (72, Кононенко Микола Григорович, Пак Василь Якович, Русанов Олександр Вікторович (73) Кононенко Микола Григорович, Пак Василь Якович, Русанов Олександр Вікторович (57, Хомут для фіксації пробки флакона при реінфузм крові, який містить півколову частину, гвинт, який відрізняється тим, що півколова частина виконана з двох частин, на ЗОВНІШНІЙ поверхні яких розташовані по два вушка, ПІВКОЛОВІ частини виконані з можливістю з'єднання їх гвинтами крізь вушка Корисна модель відноситься до медицини, а саме для пристроїв для фіксації пробки флакону, який використовують при реінфузм крові Відомим Є пристрій для реінфузп крові (Вересні ев А В , Назаренко П М, Гребенюк З С Устройство для реинфузии крови /Клиническая хирургия 1981 - №3 - С 56-57) Пристрій містить аспіраційну систему, після заповнення флакону кров'ю, він зачиняється резиновою пробкою, яку фіксують у флаконі виготовленою пластмасовою гайкою Недоліки способу пов'язані з тим, що не можливо надійно зафіксувати кришку у флаконі, для створення надійної герметизації, що збільшує вірогідність інфікування крові Відомим Є зажим для кріплення флаконів з кров'ю та кровозамінквачів (Островский В П , Полубуткин М С, Шапринский В А Зажим для крепления флаконов с кровью и кровезаменителям /Клиническая хирургия - 1990 - № 3 - С 69) Пристрій містить металеву скобу, два крючка, рухливу з'ємну муфту з пластмаси та гвинта Пробку закріпляють металевими частинами - залишками алюмінієвої кришки, фіксуючи лейкопластиром або марлевою салфеткою Горличко флакону фіксують за допомогою скоби між муфтою та любим горизонтально розташованим предметом Недоліки способу пов'язані з тим, що конструкція не забезпечує герметичності, не дозволяє вести реінфузію під тиском, що важливо як реанімаційний захід не забезпечує вимог до роботи з кров'ю (можливість контакту рук персоналу з кров'ю та інфікування її) В основу корисної моделі поставлено задачу удосконалення хомута для фіксації пробки флакона при реінфузп крові, в якому за рахунок зміни його конструкції, досягається надійна герметизація флакона з кров'ю та забезпечення вимог щодо роботи з кров'ю Поставлена задача вирішується в хомуті для фіксації пробки флакона при реінфузп крові, який містить напівколову частину, гвинт, згідно з корисною моделлю, напівколова частина виконана з двох частин, на ЗОВНІШНІЙ поверхні яких розташовані по дві провушини, напівколові частини виконані з можливістю з'єднання їх гвинтами крізь провушини Завдяки виконанню напівколової частини з двох половин, з можливістю кріплення їх за допомогою гвинтів, які проходять крізь провушини, досягається надійна герметизація флакону з кров'ю, зменшується вірогідність інфікування крові Сутність корисної моделі, що заявляється, пояснюється кресленням, де на фіг 1 зображено вид збоку, на фіг 2 - вид зверху На малюнку фіг 3 зображено загальний вигляд хомута, вид зверху, на фіг 4 - загальний вигляд хомута, вид знизу Корисна модель, що заявляється, містить дві однакові напівколові частини 1, 2, на ЗОВНІШНІЙ частині яких виконані по дві провушини 3, 4, з можливість з'єднання частини 1 і 2 гвинтами 5, 6 На внутрішній поверхні виконане поглиблення 7, розмір якого відповідає розміру виступу шийки флакону та гумової пробки, що дозволяє надійно фіксувати останню Хомут для фіксації пробки флакона при реінфузп крові використовують таким чином Наповнений кров'ю флакон закривають стерильною гумовою пробкою, на шийку флакона надівають розведені частини 1, 2 Притискують їх однією ру 1 00 ю 1587 кою пальцями іншою закручують гвинти 5, 6 в прову шини 3, 4. Зближуючись, напівколові частини 1, 2 надійно фіксують пробку. Пристрій виготовлено із нержавіючої сталі, що витримує підвищення температури понад 180°С, а це дозволяє стерилізацію в сухожаровіи шафі при жорсткому режимі. Метал стійкий до агресивних хімічних речовин, що застосовується для передстерлізаційної обробки та хімічної стерилізації ін струментів. Таким чином, заявляемый хомут для фіксації пробки флакона при реінфузії крові дозволяє отримати надійну герметизацію флакона з кров'ю, уникнути можливість інфікування крові зменшити вірогідність контакту рук персоналу з кров'ю, можливість реінфузії під тиском,що є важливим під час реанімації, та адекватно проводити передстерилізаційну обробку і стерилізацію пристрою. ФІГ.1 ФІГ.2 Фіг.З 1587 ФІГ.4 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)236 - 47 - 24
