Хомут

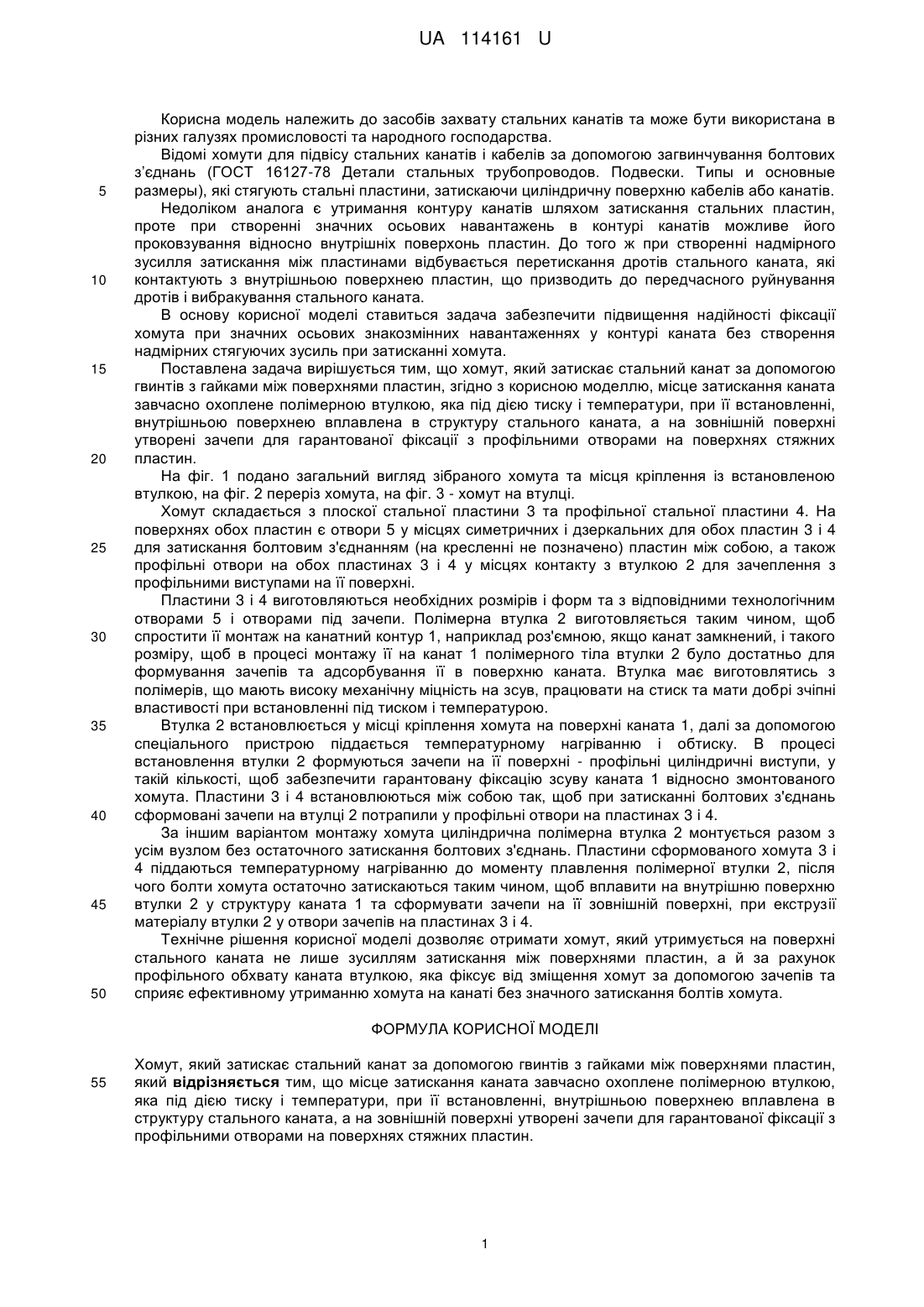

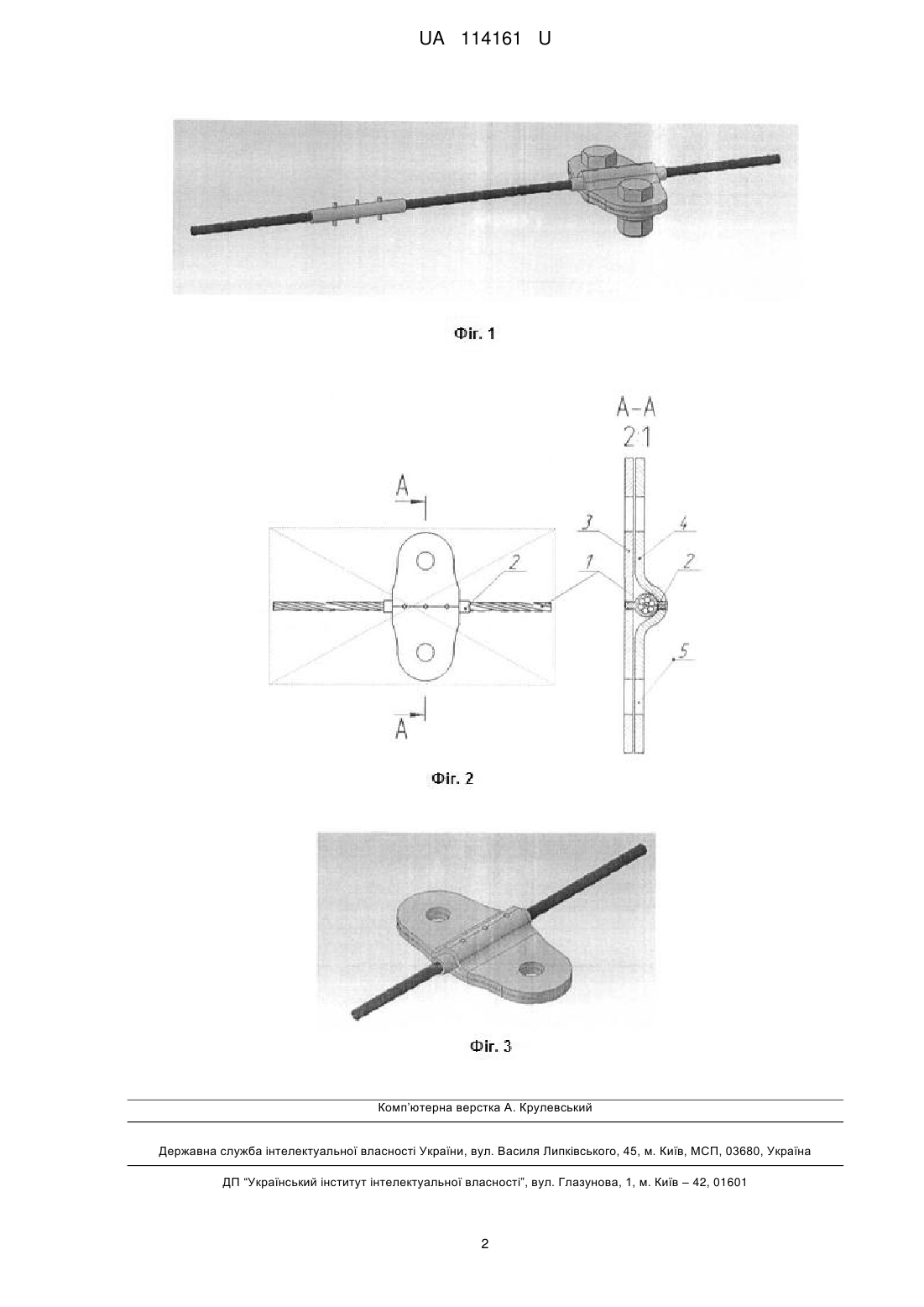

Реферат: Хомут, який затискає стальний канат за допомогою гвинтів з гайками між поверхнями пластин. Місце затискання каната завчасно охоплене полімерною втулкою, яка під дією тиску і температури, при її встановленні, внутрішньою поверхнею вплавлена в структуру стального каната, а на зовнішній поверхні утворені зачепи для гарантованої фіксації з профільними отворами на поверхнях стяжних пластин. UA 114161 U (54) ХОМУТ UA 114161 U UA 114161 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до засобів захвату стальних канатів та може бути використана в різних галузях промисловості та народного господарства. Відомі хомути для підвісу стальних канатів і кабелів за допомогою загвинчування болтових з’єднань (ГОСТ 16127-78 Детали стальных трубопроводов. Подвески. Типы и основные размеры), які стягують стальні пластини, затискаючи циліндричну поверхню кабелів або канатів. Недоліком аналога є утримання контуру канатів шляхом затискання стальних пластин, проте при створенні значних осьових навантажень в контурі канатів можливе його проковзування відносно внутрішніх поверхонь пластин. До того ж при створенні надмірного зусилля затискання між пластинами відбувається перетискання дротів стального каната, які контактують з внутрішньою поверхнею пластин, що призводить до передчасного руйнування дротів і вибракування стального каната. В основу корисної моделі ставиться задача забезпечити підвищення надійності фіксації хомута при значних осьових знакозмінних навантаженнях у контурі каната без створення надмірних стягуючих зусиль при затисканні хомута. Поставлена задача вирішується тим, що хомут, який затискає стальний канат за допомогою гвинтів з гайками між поверхнями пластин, згідно з корисною моделлю, місце затискання каната завчасно охоплене полімерною втулкою, яка під дією тиску і температури, при її встановленні, внутрішньою поверхнею вплавлена в структуру стального каната, а на зовнішній поверхні утворені зачепи для гарантованої фіксації з профільними отворами на поверхнях стяжних пластин. На фіг. 1 подано загальний вигляд зібраного хомута та місця кріплення із встановленою втулкою, на фіг. 2 переріз хомута, на фіг. 3 - хомут на втулці. Хомут складається з плоскої стальної пластини 3 та профільної стальної пластини 4. На поверхнях обох пластин є отвори 5 у місцях симетричних і дзеркальних для обох пластин 3 і 4 для затискання болтовим з'єднанням (на кресленні не позначено) пластин між собою, а також профільні отвори на обох пластинах 3 і 4 у місцях контакту з втулкою 2 для зачеплення з профільними виступами на її поверхні. Пластини 3 і 4 виготовляються необхідних розмірів і форм та з відповідними технологічним отворами 5 і отворами під зачепи. Полімерна втулка 2 виготовляється таким чином, щоб спростити її монтаж на канатний контур 1, наприклад роз'ємною, якщо канат замкнений, і такого розміру, щоб в процесі монтажу її на канат 1 полімерного тіла втулки 2 було достатньо для формування зачепів та адсорбування її в поверхню каната. Втулка має виготовлятись з полімерів, що мають високу механічну міцність на зсув, працювати на стиск та мати добрі зчіпні властивості при встановленні під тиском і температурою. Втулка 2 встановлюється у місці кріплення хомута на поверхні каната 1, далі за допомогою спеціального пристрою піддається температурному нагріванню і обтиску. В процесі встановлення втулки 2 формуються зачепи на її поверхні - профільні циліндричні виступи, у такій кількості, щоб забезпечити гарантовану фіксацію зсуву каната 1 відносно змонтованого хомута. Пластини 3 і 4 встановлюються між собою так, щоб при затисканні болтових з'єднань сформовані зачепи на втулці 2 потрапили у профільні отвори на пластинах 3 і 4. За іншим варіантом монтажу хомута циліндрична полімерна втулка 2 монтується разом з усім вузлом без остаточного затискання болтових з'єднань. Пластини сформованого хомута 3 і 4 піддаються температурному нагріванню до моменту плавлення полімерної втулки 2, після чого болти хомута остаточно затискаються таким чином, щоб вплавити на внутрішню поверхню втулки 2 у структуру каната 1 та сформувати зачепи на її зовнішній поверхні, при екструзії матеріалу втулки 2 у отвори зачепів на пластинах 3 і 4. Технічне рішення корисної моделі дозволяє отримати хомут, який утримується на поверхні стального каната не лише зусиллям затискання між поверхнями пластин, а й за рахунок профільного обхвату каната втулкою, яка фіксує від зміщення хомут за допомогою зачепів та сприяє ефективному утриманню хомута на канаті без значного затискання болтів хомута. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Хомут, який затискає стальний канат за допомогою гвинтів з гайками між поверхнями пластин, який відрізняється тим, що місце затискання каната завчасно охоплене полімерною втулкою, яка під дією тиску і температури, при її встановленні, внутрішньою поверхнею вплавлена в структуру стального каната, а на зовнішній поверхні утворені зачепи для гарантованої фіксації з профільними отворами на поверхнях стяжних пластин. 1 UA 114161 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
