Підвал каркасного будинку

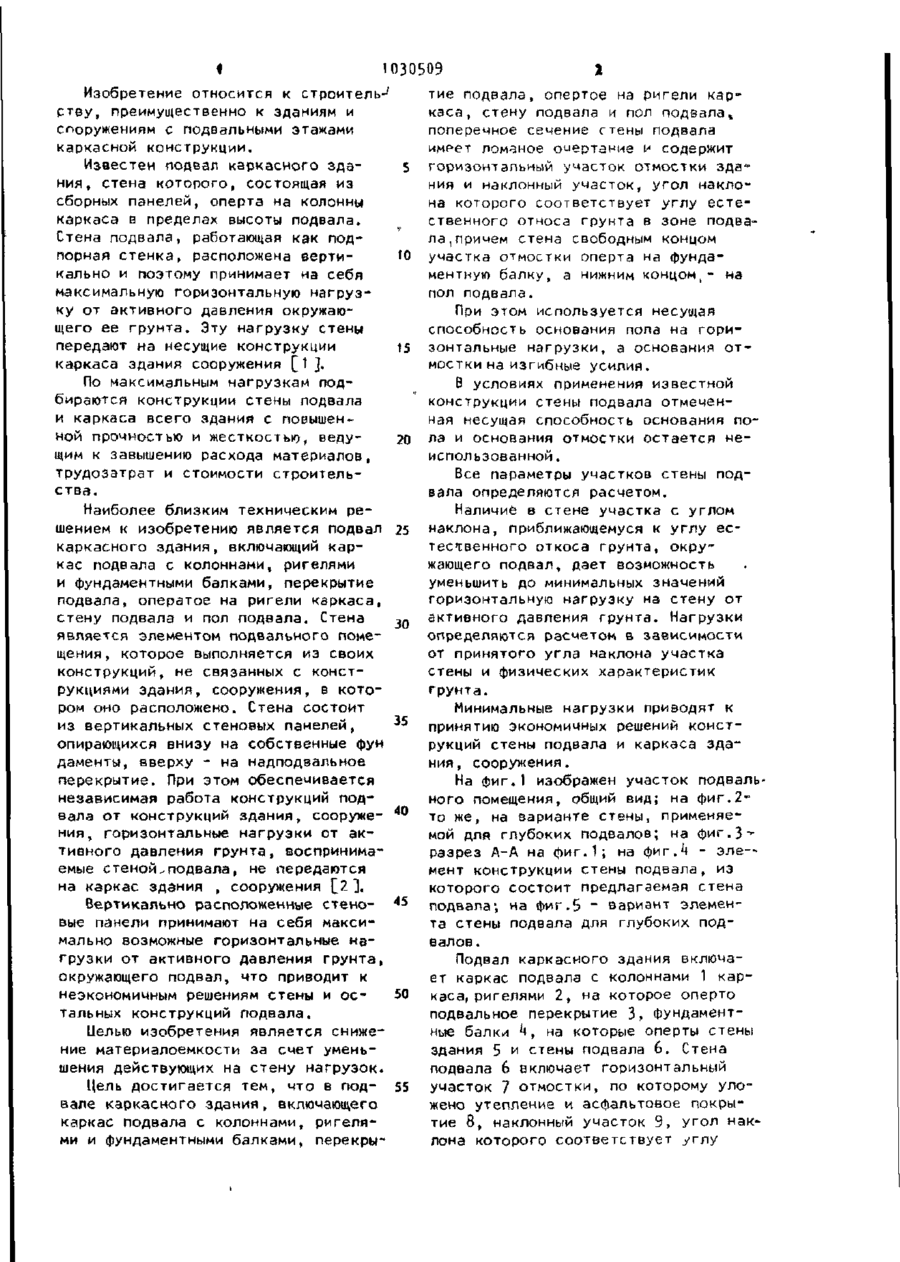

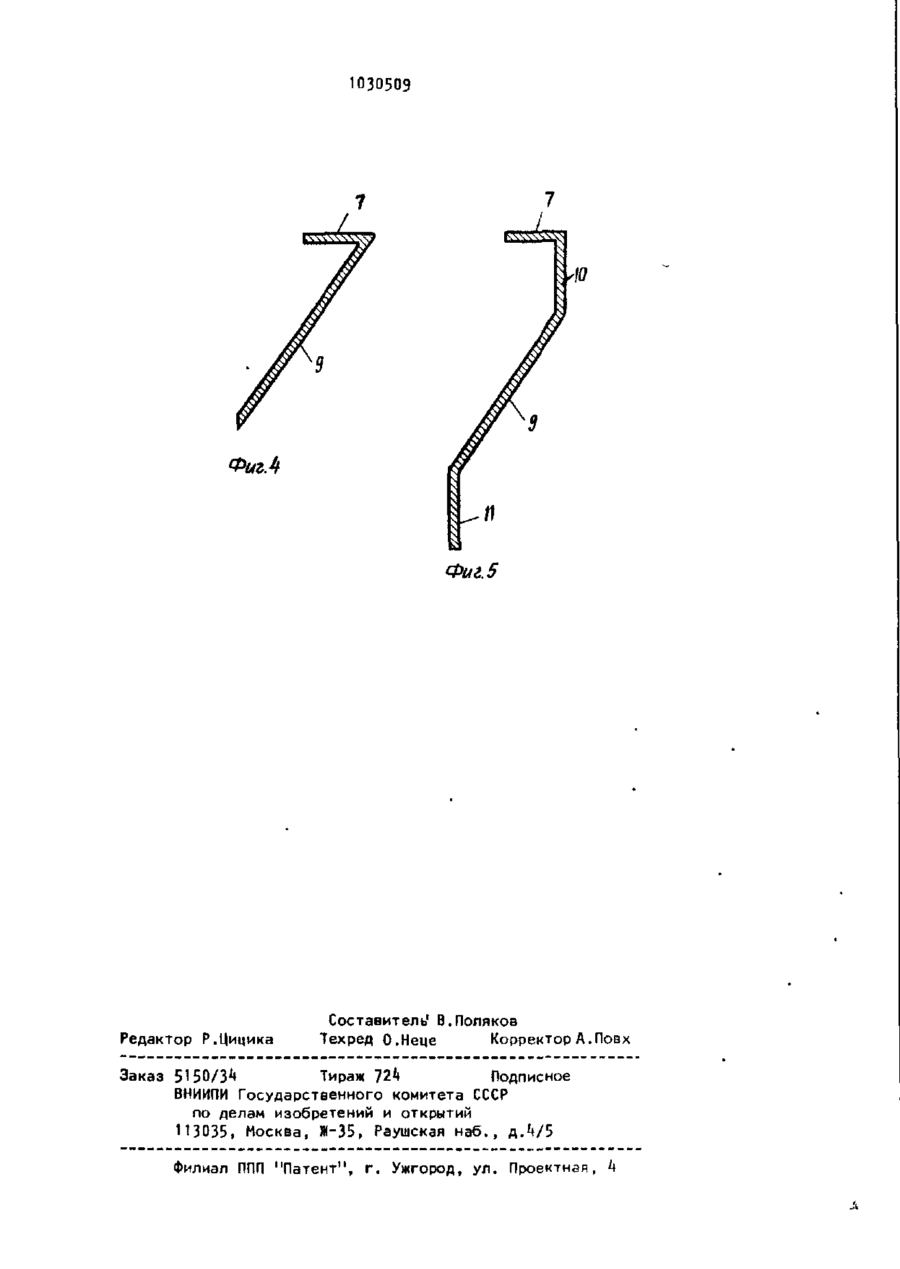

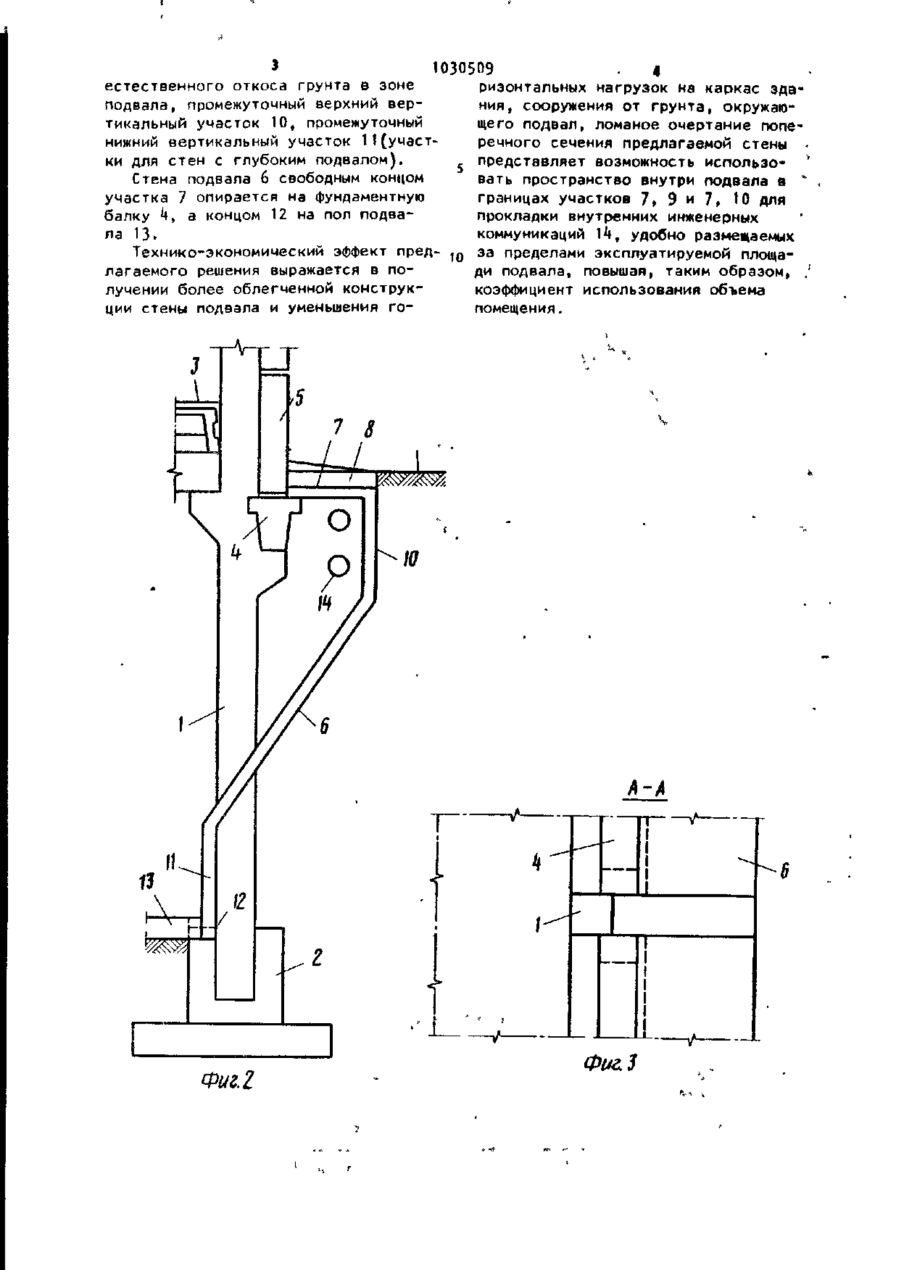

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК 1030509 3(51) EOVjВ 2/00; Е (№ В 1/18 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПГИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3^06^86/29-33 ' г ^ • (22) 21.01.82 (*»6) 23.07.83. Бюл. № 27 (72) М.М.Сукнов, Л.В.Петровский, Э.М.Скрыпин и В.В.Караводин (71) Киевский филиал Государственного проектного и научно-исследовательского института Гипронииполиграф (53) 69.022.2(088.8) (56) 1. Туполев М.С.Конструкции гражданских зданий. М., Стройиздат, 1968., с27. 2. Госстрой СССР. Железобетонные конструкции подземных помещений производственного назначения. Вып.!, "Материалы для проектирования". Разработан Государственным проектным институтом "Приднепровский Промстройпроект" при участии НИИЖБа. Утв. 01.10.67.Госстроем СССР ЦИТП, Москва (57) ПОДВАЛ КАРКАСНОГО ЗДАНИЯ, включающий каркас подвала с колоннами, ригелями и фундаментными балками, перекрытие подвала, опертое на ригели каркаса, стену подвала и пол лодвала, о т л и ч а ю щ и й с я тем, что, с целью снижения материалоемкости за счет уменьшения действующих на стену нагрузок, поперечное сечение стены подвала имеет ломаное очертание и содержит горизонтальный участок отмостки здания и наклонный участок, угол наклона которого соответствует углу естественного откоса грунта в зоне подвала, причем стена свободным концом участка отмостки оперта на фундаментную балку, а нижним концом - на пол подвала. о S с § о со о сл о со «к/ I 1 030509 Изобретение относится к строитель-^ ству, преимущественно к зданиям и сооружениям с подвальными этажами каркасной конструкции. Известен подвал каркасного зда5 ния, стена которого, состоящая из сборных панелей, оперта на колонны каркаса в пределах высоты подвала. Стена подвалз, работающая как подпорная стенка, расположена вертиto кально и поэтому принимает на себя максимальную горизонтальную нагрузку от активного давления окружающего ее грунта. Эту нагрузку стены передают на несущие конструкции 15 каркаса здания сооружения [! J. По максимальным нагрузкам подбираются конструкции стены подвала и каркаса всего здания с повышенной прочностью и жесткостью, веду20 щим к завышению расхода материалов, трудозатрат и стоимости строительства. Наиболее близким техническим решением к изобретению является подвал 25 каркасного здания, включающий каркас подвала с колоннами, ригелями и фундаментными балками, перекрытие подвала, оператое на ригели каркаса, стену подвала и пол подвала. Стена 3 0 является элементом подвального помещения, которое выполняется из своих конструкций, не связанных с конструкциями здания, сооружения, в котором оно расположено. Стена состоит из вертикальных стеновых панелей, " опирающихся внизу на собственные фун даменты, вверху - на надподвальное перекрытие. При этом обеспечивается независимая работа конструкций подвала от конструкций здания, сооруже- 40 ния, горизонтальные нагрузки от активного давления грунта, воспринимаемые стеной„подвала, не передаются на каркас здания , сооружения [?. ]. 45 Вертикально расположенные стеновые панели принимают на себя максимально возможные горизонтальные нагрузки от активного давления грунта» окружающего подвал, что приводит к неэкономичным решениям стены и ос50 тальных конструкций подвала. Целью изобретения является снижение материалоемкости за счет уменьшения действующих на стену нагрузок. Цель достигается тем, что в под- 55 вале каркасного здания, включающего каркас подвала с колоннами, ригелями и фундаментными балками, перекры I тие подвала, опертое на ригели каркаса, стену подвала и пол подвала ь поперечное сечение стены подвала ИМРет ломаное очертание и содержит горизонтальный участок отмостки здания и наклонный участок, угол наклона которого соответствует углу естественного относа грунта в зоне подвала, примем стена свободным концом участка отмостки оперта на фундаментную балку, а нижним концом ( - на пол подвала. При этом используется несущая способность основания пола на горизонтальные нагрузки, а основания отмостки на изгибные усилия. В условиях применения известной конструкции стены подвала отмеченная несущая способность основания пола и основания отмостки остается неиспользованной . Все параметры участков стены подвала определяются расчетом. Наличие в стене участка с углом наклона, приближающемуся к углу естественного откоса грунта, окружающего подвал, дает возможность уменьшить до минимальных значений горизонтальную нагрузку на стену от активного давления грунта. Нагрузки определяются расчетом в зависимости от принятого угла наклона участка стены и физических характеристик грунта. Минимальные нагрузки приводят к принятию экономичных решений конструкций стены подвала и каркаса здания, сооружения. На фиг.1 изображен участок подвального помещения, общий вид; на фиг,2то же, на варианте стены, применяемой для глубоких подвалов; на фиг.З-разрез А-А на фиг.1; на фиг.^ - э л е мент конструкции стены подвала, из которого состоит предлагаемая стена подвала; на фиг.Ъ - вариант элемента стены подвала для глубоких подвалов. Подвал каркасного здания включает каркас подвала с колоннами 1 каркаса, ригелями 2, на которое оперто подвальное перекрытие 3, фундаментные балки ^, на которые оперты стены здания 5 и стены подвала 6. Стена подвала 6 включает горизонтальный участок 7 отмостки, по которому уложено утепление и асфальтовое покрытие 8, наклонный участок 9, угол наклона которого соответствует углу з і 030509 . 4 ризонтальных нагрузок на каркас здаестественного откоса грунта в зоне ния, сооружения от грунта, окружаюподвала, промежуточный верхний верщего подвал, ломаное очертание попетикальный участок 10, промежуточный речного сечения предлагаемой стены • нижний вертикальный участок 11 (участпредставляет возможность использо5 ки для стен с глубоким подвалом). вать пространство внутри подвала в * Стена подвала 6 свободным концом границах участков 7» 9 и 7, 10 для участка 7 опирается на фундаментную прокладки внутренних инженерных балку 4, а концом 12 на пол подвакоммуникаций 14, удобно размещаемых ла 13. (Q за пределами эксплуатируемой площаТехнико-экономический эффект предди подвала, повышая, таким образом, . лагаемого решения выражается в покоэффициент использования объема лучении более облегченной конструкпомещения. ции стены подвала и уменьшения го \ о А-А \ е Фиг.2 Фиг.3 1030509 ФигА Фиг. 5 Редактор Р.Цицика Составитель' В.Поляков Техред О.Неце Корректор А.Повх Заказ 5150/3** Тираж 12h Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.k/S Филиал ППП "Патент", г. Ужгород, ул. Проектная, h
