Спосіб випробування пластмас на фрикційну утомленість при стиранні

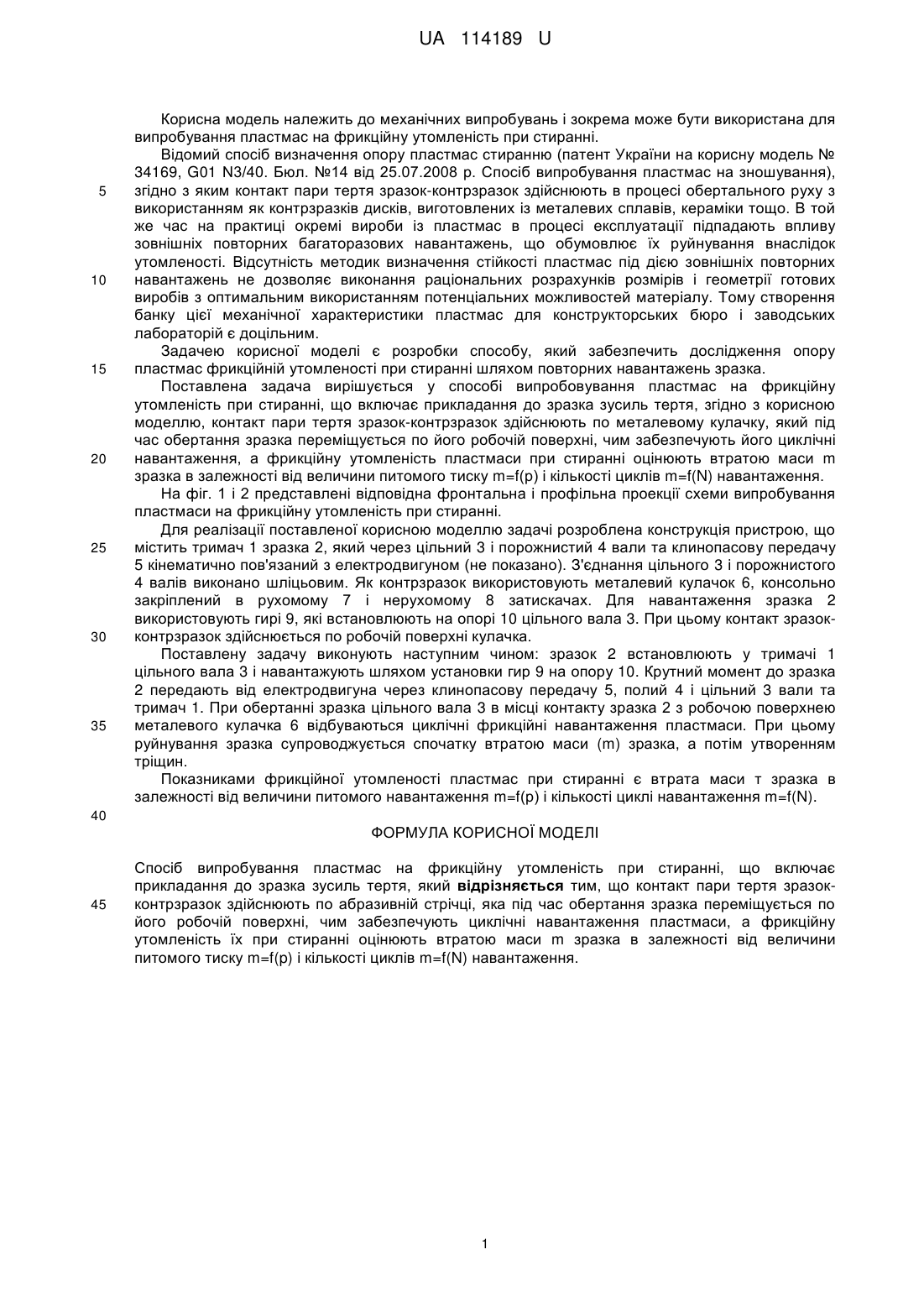

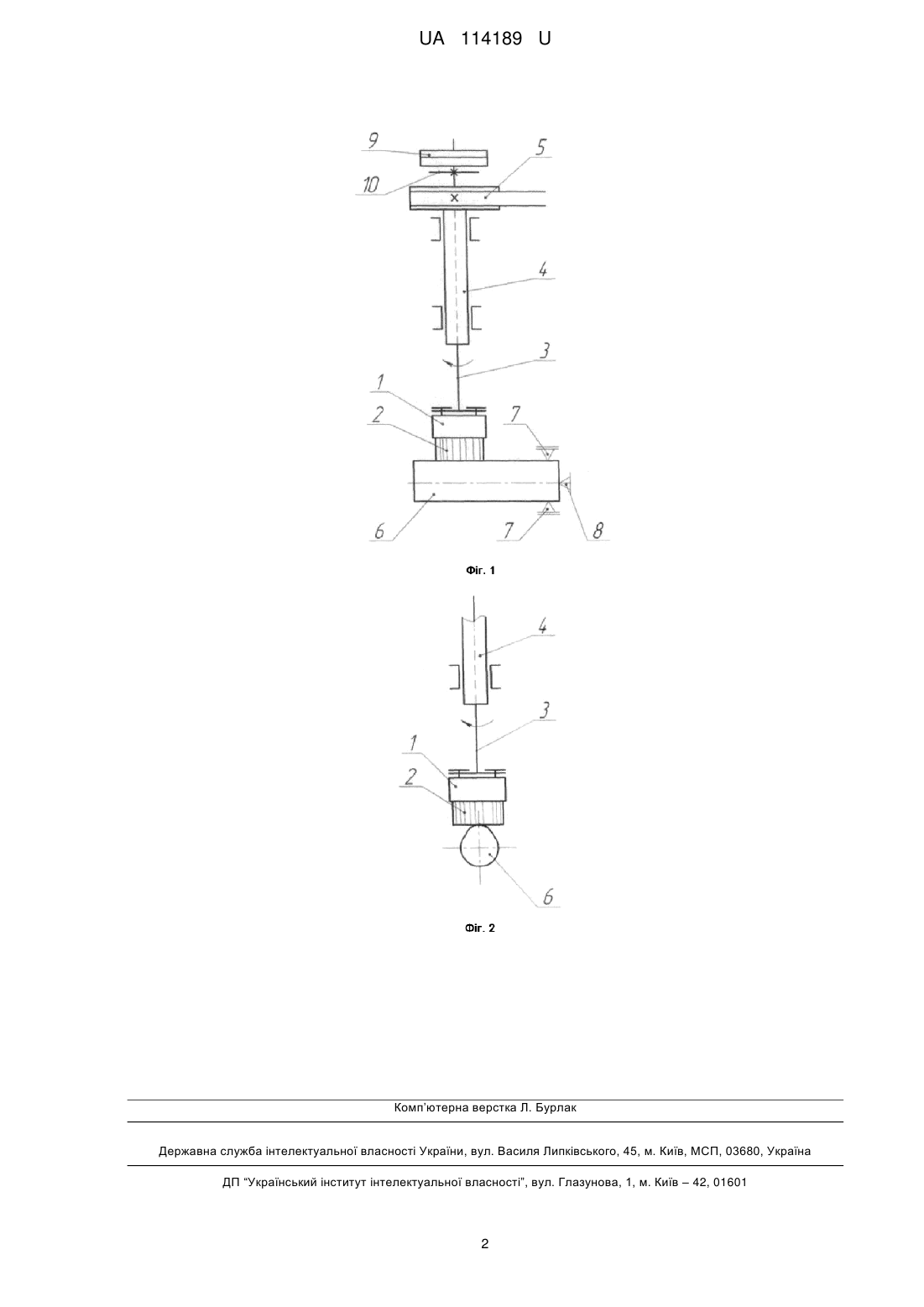

Реферат: UA 114189 U UA 114189 U 5 10 15 20 25 30 35 Корисна модель належить до механічних випробувань і зокрема може бути використана для випробування пластмас на фрикційну утомленість при стиранні. Відомий спосіб визначення опору пластмас стиранню (патент України на корисну модель № 34169, G01 N3/40. Бюл. №14 від 25.07.2008 р. Спосіб випробування пластмас на зношування), згідно з яким контакт пари тертя зразок-контрзразок здійснюють в процесі обертального руху з використанням як контрзразків дисків, виготовлених із металевих сплавів, кераміки тощо. В той же час на практиці окремі вироби із пластмас в процесі експлуатації підпадають впливу зовнішніх повторних багаторазових навантажень, що обумовлює їх руйнування внаслідок утомленості. Відсутність методик визначення стійкості пластмас під дією зовнішніх повторних навантажень не дозволяє виконання раціональних розрахунків розмірів і геометрії готових виробів з оптимальним використанням потенціальних можливостей матеріалу. Тому створення банку цієї механічної характеристики пластмас для конструкторських бюро і заводських лабораторій є доцільним. Задачею корисної моделі є розробки способу, який забезпечить дослідження опору пластмас фрикційній утомленості при стиранні шляхом повторних навантажень зразка. Поставлена задача вирішується у способі випробовування пластмас на фрикційну утомленість при стиранні, що включає прикладання до зразка зусиль тертя, згідно з корисною моделлю, контакт пари тертя зразок-контрзразок здійснюють по металевому кулачку, який під час обертання зразка переміщується по його робочій поверхні, чим забезпечують його циклічні навантаження, а фрикційну утомленість пластмаси при стиранні оцінюють втратою маси m зразка в залежності від величини питомого тиску m=f(р) і кількості циклів m=f(N) навантаження. На фіг. 1 і 2 представлені відповідна фронтальна і профільна проекції схеми випробування пластмаси на фрикційну утомленість при стиранні. Для реалізації поставленої корисною моделлю задачі розроблена конструкція пристрою, що містить тримач 1 зразка 2, який через цільний 3 і порожнистий 4 вали та клинопасову передачу 5 кінематично пов'язаний з електродвигуном (не показано). З'єднання цільного 3 і порожнистого 4 валів виконано шліцьовим. Як контрзразок використовують металевий кулачок 6, консольно закріплений в рухомому 7 і нерухомому 8 затискачах. Для навантаження зразка 2 використовують гирі 9, які встановлюють на опорі 10 цільного вала 3. При цьому контакт зразокконтрзразок здійснюється по робочій поверхні кулачка. Поставлену задачу виконують наступним чином: зразок 2 встановлюють у тримачі 1 цільного вала 3 і навантажують шляхом установки гир 9 на опору 10. Крутний момент до зразка 2 передають від електродвигуна через клинопасову передачу 5, полий 4 і цільний 3 вали та тримач 1. При обертанні зразка цільного вала 3 в місці контакту зразка 2 з робочою поверхнею металевого кулачка 6 відбуваються циклічні фрикційні навантаження пластмаси. При цьому руйнування зразка супроводжується спочатку втратою маси (m) зразка, а потім утворенням тріщин. Показниками фрикційної утомленості пластмас при стиранні є втрата маси т зразка в залежності від величини питомого навантаження m=f(р) і кількості циклі навантаження m=f(N). 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб випробування пластмас на фрикційну утомленість при стиранні, що включає прикладання до зразка зусиль тертя, який відрізняється тим, що контакт пари тертя зразокконтрзразок здійснюють по абразивній стрічці, яка під час обертання зразка переміщується по його робочій поверхні, чим забезпечують циклічні навантаження пластмаси, а фрикційну утомленість їх при стиранні оцінюють втратою маси m зразка в залежності від величини питомого тиску m=f(p) і кількості циклів m=f(N) навантаження. 1 UA 114189 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
