Долото для обертового буріння

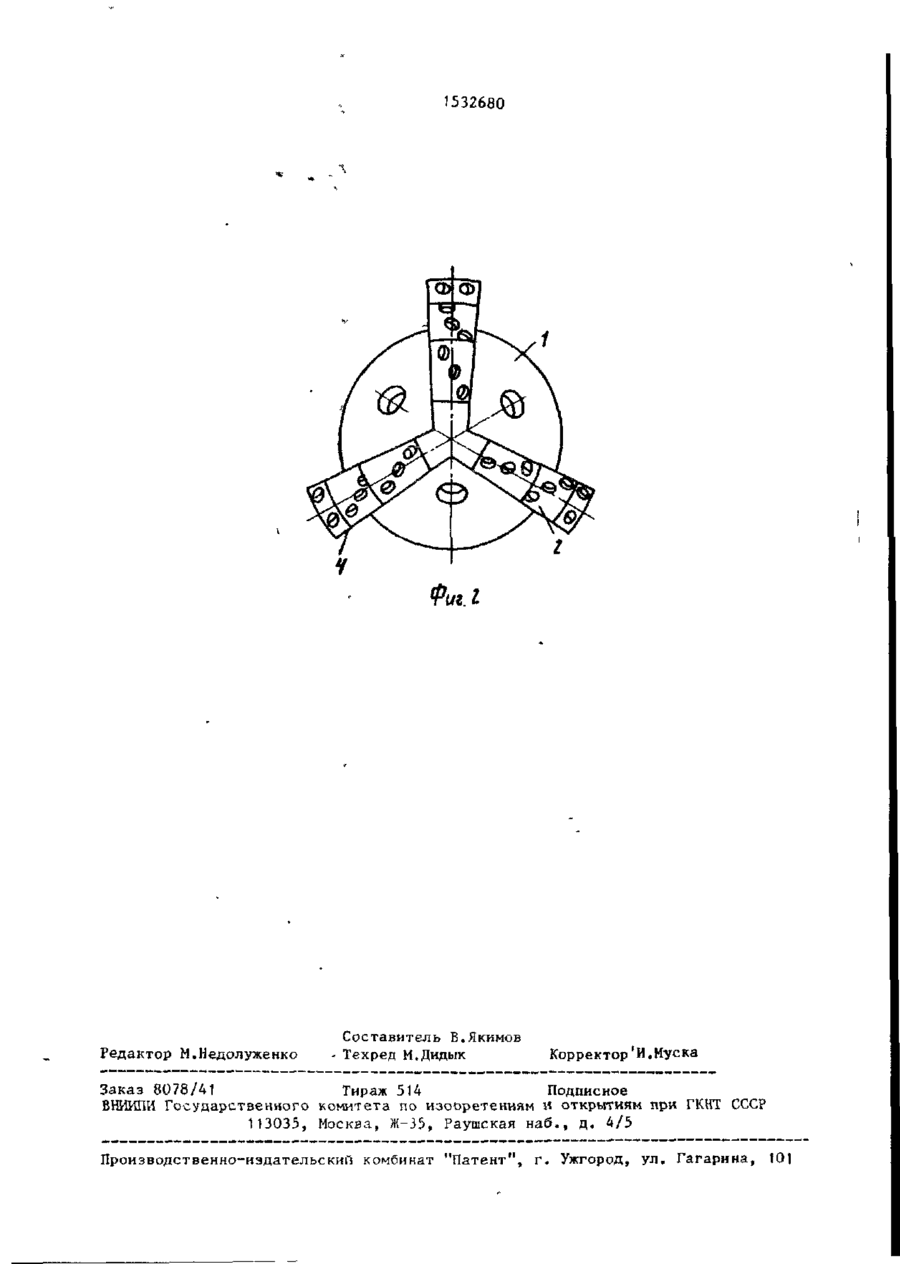

Изобретение относится к буровой технике и позволяет повысить скорость бурения и проходку на долото. Долото (Д) содержит корпус 1 и лопасти, выполненные в виде ступеней 3„ Последние имеют режущую грань (РГ) 4 и боковую грань (БГ) 5, наклонную к оси долота. Между собой РГ 4 и БГ 5 образуют угол» постоянный для всех ступеней 3. Периферийные участки РГ 4 с меньшего диаметра перекрываются по радиусу внутренними участками РГ 4 смежных ступеней 3 большего диамет СО 00 Фигі 532680 4 pa. Величина перекрытия увеличивается от центра к периферии Д пропорционально диаметру ступеней 3. В процессе бурения происходит износ ступеней 3 как по высоте, так и по диаметру. В процессе бурения опережаю-г щий износ периферийных участков РГ 4, более удаленных от оси Д, компенсируется увеличением для них величины перекрытия.. Это исключает преждевременный выход Д из строя и снижение эффективности бурения. 2 ил. Изобретение относится к буровой технике, а именно к долотам для вращательного бурения„ Цель изобретения - повышение ско- 15 рости бурения и проходки на долото. На фиг е 1 показано долото, фронн а тальный виді Фиг о 2 - то же, вид со стороны рабочего торца долота. Долото содержит корпус 1 и ступен- 20 чатые лопасти 2, состоящие из ступеней 3. Каждая ступень имеет режущую 4 и боковую 5 наклонную к оси долота грани. Режущая 4 и боковая 5 грани образуют между.собой угол fr , по- 25 стоянный для всех ступеней. Периферийные участки торцовых режущих граней 4 ступеней меньшего диаметра перекрываются по радиусу внутренними участками граней смежных ступеней 30 большего диаметра. Величина этого ^ перекрытия 1р увеличивается от центра к периферии долота пропорционально диаметру ступеней* Такое увеличение может быть достигнуто различными 35 путямио На фиг,1 и * изображен ва* риант» когда увеличение перекрытия периферийных,участков режущих граней достигается увеличением высоты ступеней по мере увеличения их диаметра $0 при условий неизменности угла наклона оС боковых граней ступеней к оси долота. и по диаметру t причем, чем дальше отстоит ступень от оси долота, тем выше ее износ. По мере износа периферийных участков режущих граней той или иной ступени на смену им в работу вступают внутренние участки режущих граней смежной с ней ступени большего диаметра, дублирующие указанные периферийные участки. Благодаря тому, что дублирующие участки увеличиваются от центра к периферии долота пропорционально диаметрам ступеней опережающий износ периферийных участков режущих грачей более удаленных от оси долота ступеней не приводит к преждевременному выходу долота из строя и снижению эффективности бурения. Ф о р м у л а и з о б р е т е н и я Долото для вращательного бурения, содержащее корпус и ступенчатые лопасти, каждая ступень которых имеет торцовую режущую и боковую наклонную к оси долота грани с углом между ними, постоянным для всех ступеней, причем периферийные участки торцовых режущих граней ступеней меньшего диаметра перекрываются по радиусу внутренними участками граней смежных ступеней большего диаметра, о т л и ч а ю щ е е с я тем,, что, с целью повыДолото работает следующим образом. шения скорости бурения и прохедки, В процессе бурения на і-ал ото пере- 45 величина перекрытия периферийных даются осевая нагрузка и крутящий моучастков торцовых режущих граней мент. Под их действием режущие грани ступеней увеличивается от центра к 4 ступеней 3 долота осуществляют разпериферии долота пропорционально их рушение породы. При бурении происходит износ ступеней как по высоте» так 50 диаметру. 1532680 Фиг. I Редактор М.Недолуженко Составитель В.Якимов - Техред М.Дидык Корректор'И,Муска Заказ 8078/41 Тираж 514 Подписное ВНИИГШ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
