Герметичний компресор

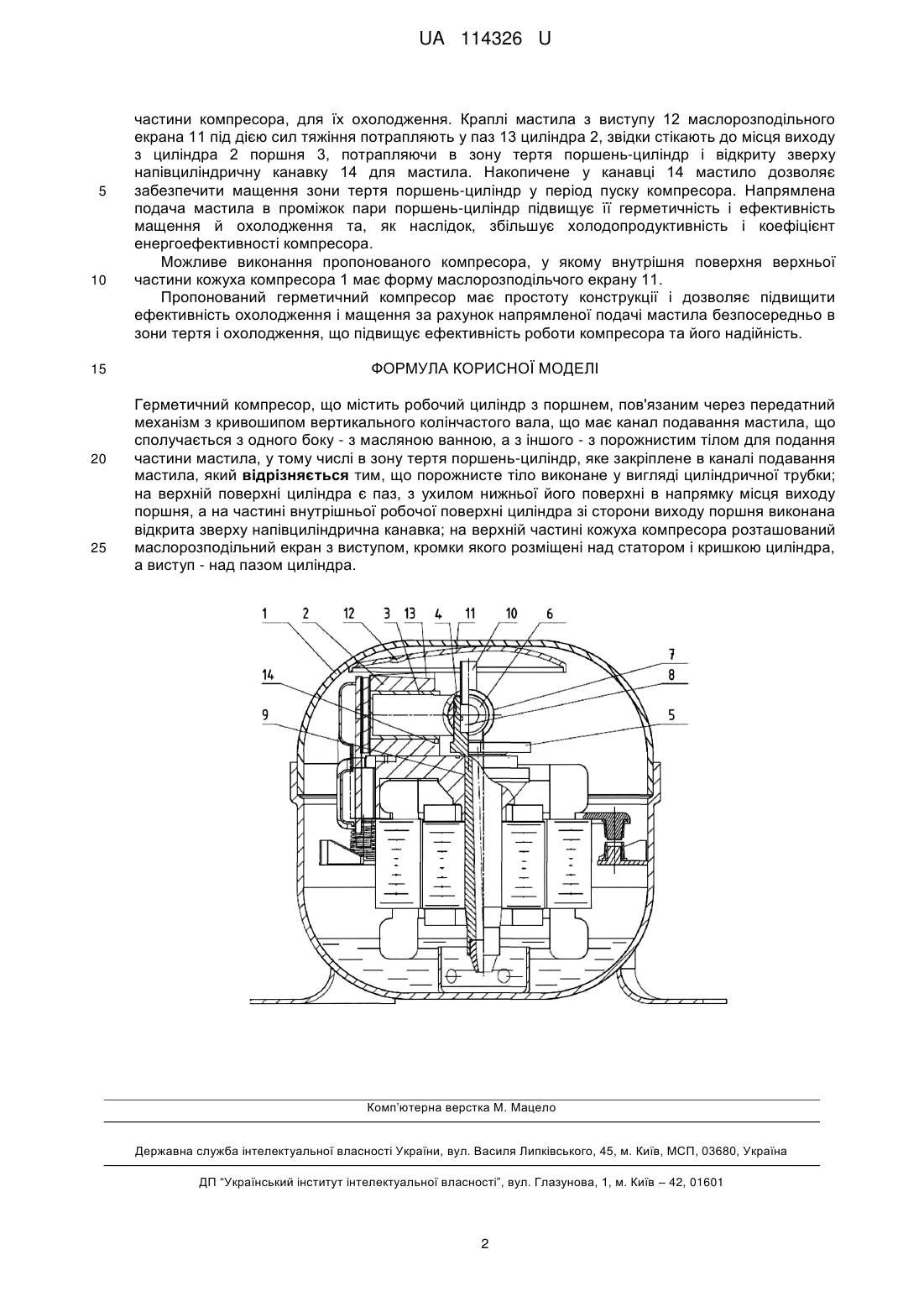

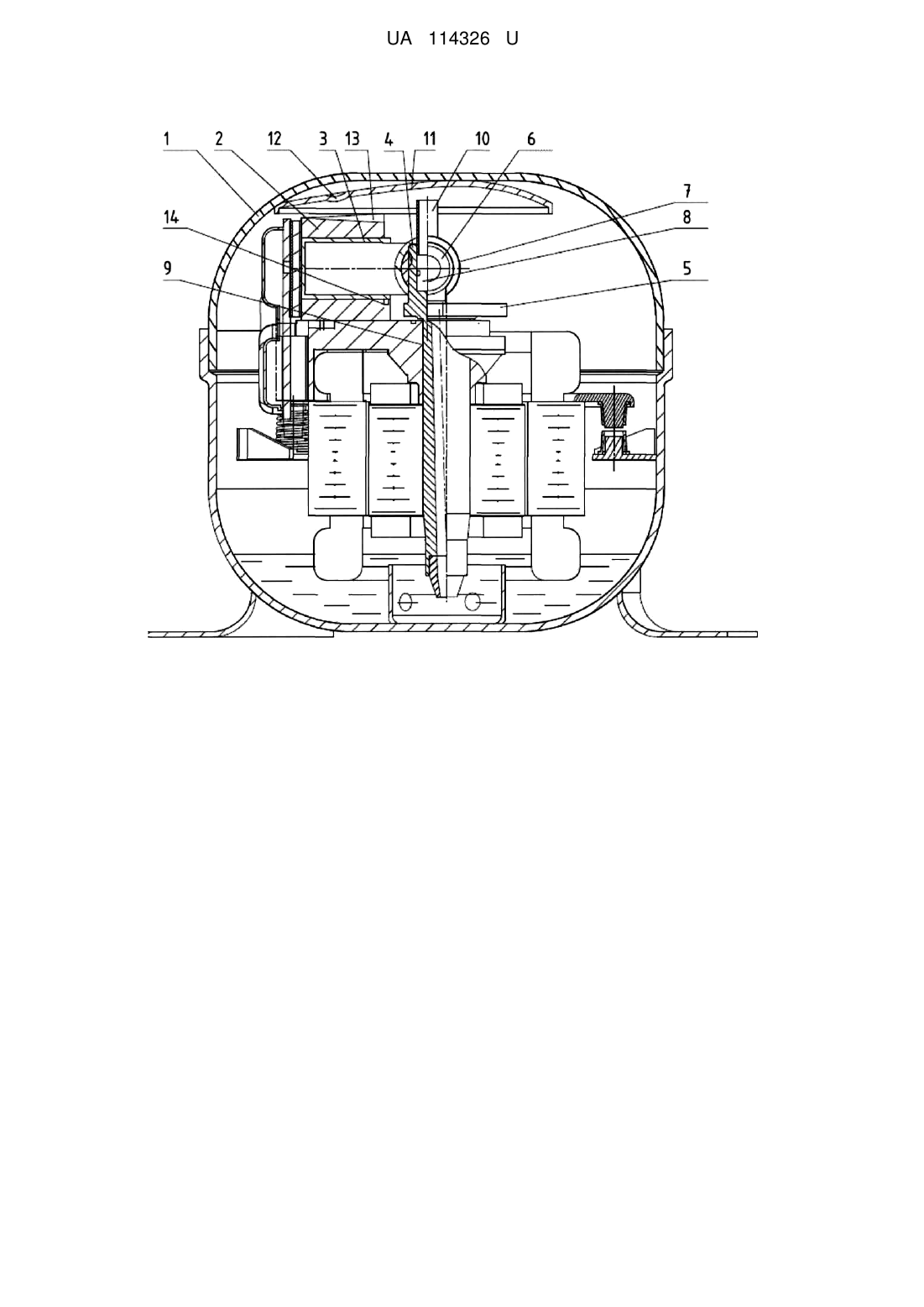

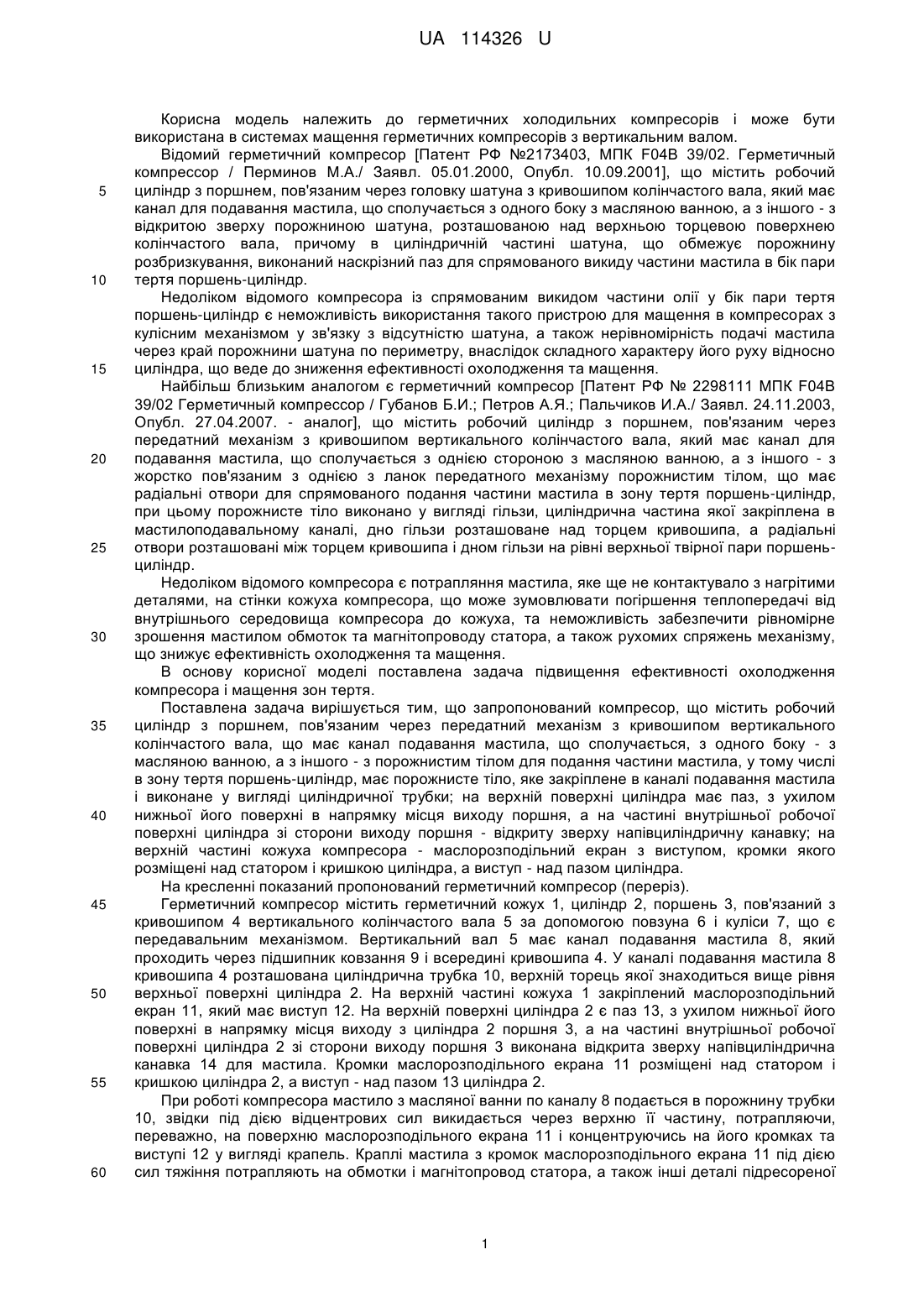

Реферат: Герметичний компресор містить робочий циліндр з поршнем, пов'язаним через передатний механізм з кривошипом вертикального колінчастого вала, що має канал подавання мастила, що сполучається з одного боку - з масляною ванною, а з іншого - з порожнистим тілом для подання частини мастила, у тому числі в зону тертя поршень-циліндр, яке закріплене в каналі подавання мастила. Порожнисте тіло виконане у вигляді циліндричної трубки; на верхній поверхні циліндра є паз, з ухилом нижньої його поверхні в напрямку місця виходу поршня, а на частині внутрішньої робочої поверхні циліндра зі сторони виходу поршня виконана відкрита зверху напівциліндрична канавка; на верхній частині кожуха компресора розташований маслорозподільний екран з виступом, кромки якого розміщені над статором і кришкою циліндра, а виступ - над пазом циліндра. UA 114326 U (54) ГЕРМЕТИЧНИЙ КОМПРЕСОР UA 114326 U UA 114326 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до герметичних холодильних компресорів і може бути використана в системах мащення герметичних компресорів з вертикальним валом. Відомий герметичний компресор [Патент РФ №2173403, МПК F04B 39/02. Герметичный компрессор / Перминов М.А./ Заявл. 05.01.2000, Опубл. 10.09.2001], що містить робочий циліндр з поршнем, пов'язаним через головку шатуна з кривошипом колінчастого вала, який має канал для подавання мастила, що сполучається з одного боку з масляною ванною, а з іншого - з відкритою зверху порожниною шатуна, розташованою над верхньою торцевою поверхнею колінчастого вала, причому в циліндричній частині шатуна, що обмежує порожнину розбризкування, виконаний наскрізний паз для спрямованого викиду частини мастила в бік пари тертя поршень-циліндр. Недоліком відомого компресора із спрямованим викидом частини олії у бік пари тертя поршень-циліндр є неможливість використання такого пристрою для мащення в компресорах з кулісним механізмом у зв'язку з відсутністю шатуна, а також нерівномірність подачі мастила через край порожнини шатуна по периметру, внаслідок складного характеру його руху відносно циліндра, що веде до зниження ефективності охолодження та мащення. Найбільш близьким аналогом є герметичний компресор [Патент РФ № 2298111 МПК F04B 39/02 Герметичный компрессор / Губанов Б.И.; Петров А.Я.; Пальчиков И.А./ Заявл. 24.11.2003, Опубл. 27.04.2007. - аналог], що містить робочий циліндр з поршнем, пов'язаним через передатний механізм з кривошипом вертикального колінчастого вала, який має канал для подавання мастила, що сполучається з однією стороною з масляною ванною, а з іншого - з жорстко пов'язаним з однією з ланок передатного механізму порожнистим тілом, що має радіальні отвори для спрямованого подання частини мастила в зону тертя поршень-циліндр, при цьому порожнисте тіло виконано у вигляді гільзи, циліндрична частина якої закріплена в мастилоподавальному каналі, дно гільзи розташоване над торцем кривошипа, а радіальні отвори розташовані між торцем кривошипа і дном гільзи на рівні верхньої твірної пари поршеньциліндр. Недоліком відомого компресора є потрапляння мастила, яке ще не контактувало з нагрітими деталями, на стінки кожуха компресора, що може зумовлювати погіршення теплопередачі від внутрішнього середовища компресора до кожуха, та неможливість забезпечити рівномірне зрошення мастилом обмоток та магнітопроводу статора, а також рухомих спряжень механізму, що знижує ефективність охолодження та мащення. В основу корисної моделі поставлена задача підвищення ефективності охолодження компресора і мащення зон тертя. Поставлена задача вирішується тим, що запропонований компресор, що містить робочий циліндр з поршнем, пов'язаним через передатний механізм з кривошипом вертикального колінчастого вала, що має канал подавання мастила, що сполучається, з одного боку - з масляною ванною, а з іншого - з порожнистим тілом для подання частини мастила, у тому числі в зону тертя поршень-циліндр, має порожнисте тіло, яке закріплене в каналі подавання мастила і виконане у вигляді циліндричної трубки; на верхній поверхні циліндра має паз, з ухилом нижньої його поверхні в напрямку місця виходу поршня, а на частині внутрішньої робочої поверхні циліндра зі сторони виходу поршня - відкриту зверху напівциліндричну канавку; на верхній частині кожуха компресора - маслорозподільний екран з виступом, кромки якого розміщені над статором і кришкою циліндра, а виступ - над пазом циліндра. На кресленні показаний пропонований герметичний компресор (переріз). Герметичний компресор містить герметичний кожух 1, циліндр 2, поршень 3, пов'язаний з кривошипом 4 вертикального колінчастого вала 5 за допомогою повзуна 6 і куліси 7, що є передавальним механізмом. Вертикальний вал 5 має канал подавання мастила 8, який проходить через підшипник ковзання 9 і всередині кривошипа 4. У каналі подавання мастила 8 кривошипа 4 розташована циліндрична трубка 10, верхній торець якої знаходиться вище рівня верхньої поверхні циліндра 2. На верхній частині кожуха 1 закріплений маслорозподільний екран 11, який має виступ 12. На верхній поверхні циліндра 2 є паз 13, з ухилом нижньої його поверхні в напрямку місця виходу з циліндра 2 поршня 3, а на частині внутрішньої робочої поверхні циліндра 2 зі сторони виходу поршня 3 виконана відкрита зверху напівциліндрична канавка 14 для мастила. Кромки маслорозподільного екрана 11 розміщені над статором і кришкою циліндра 2, а виступ - над пазом 13 циліндра 2. При роботі компресора мастило з масляної ванни по каналу 8 подається в порожнину трубки 10, звідки під дією відцентрових сил викидається через верхню її частину, потрапляючи, переважно, на поверхню маслорозподільного екрана 11 і концентруючись на його кромках та виступі 12 у вигляді крапель. Краплі мастила з кромок маслорозподільного екрана 11 під дією сил тяжіння потрапляють на обмотки і магнітопровод статора, а також інші деталі підресореної 1 UA 114326 U 5 10 15 20 25 частини компресора, для їх охолодження. Краплі мастила з виступу 12 маслорозподільного екрана 11 під дією сил тяжіння потрапляють у паз 13 циліндра 2, звідки стікають до місця виходу з циліндра 2 поршня 3, потрапляючи в зону тертя поршень-циліндр і відкриту зверху напівциліндричну канавку 14 для мастила. Накопичене у канавці 14 мастило дозволяє забезпечити мащення зони тертя поршень-циліндр у період пуску компресора. Напрямлена подача мастила в проміжок пари поршень-циліндр підвищує її герметичність і ефективність мащення й охолодження та, як наслідок, збільшує холодопродуктивність і коефіцієнт енергоефективності компресора. Можливе виконання пропонованого компресора, у якому внутрішня поверхня верхньої частини кожуха компресора 1 має форму маслорозподільчого екрану 11. Пропонований герметичний компресор має простоту конструкції і дозволяє підвищити ефективність охолодження і мащення за рахунок напрямленої подачі мастила безпосередньо в зони тертя і охолодження, що підвищує ефективність роботи компресора та його надійність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Герметичний компресор, що містить робочий циліндр з поршнем, пов'язаним через передатний механізм з кривошипом вертикального колінчастого вала, що має канал подавання мастила, що сполучається з одного боку - з масляною ванною, а з іншого - з порожнистим тілом для подання частини мастила, у тому числі в зону тертя поршень-циліндр, яке закріплене в каналі подавання мастила, який відрізняється тим, що порожнисте тіло виконане у вигляді циліндричної трубки; на верхній поверхні циліндра є паз, з ухилом нижньої його поверхні в напрямку місця виходу поршня, а на частині внутрішньої робочої поверхні циліндра зі сторони виходу поршня виконана відкрита зверху напівциліндрична канавка; на верхній частині кожуха компресора розташований маслорозподільний екран з виступом, кромки якого розміщені над статором і кришкою циліндра, а виступ - над пазом циліндра. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
