Тросовий вітродвигун

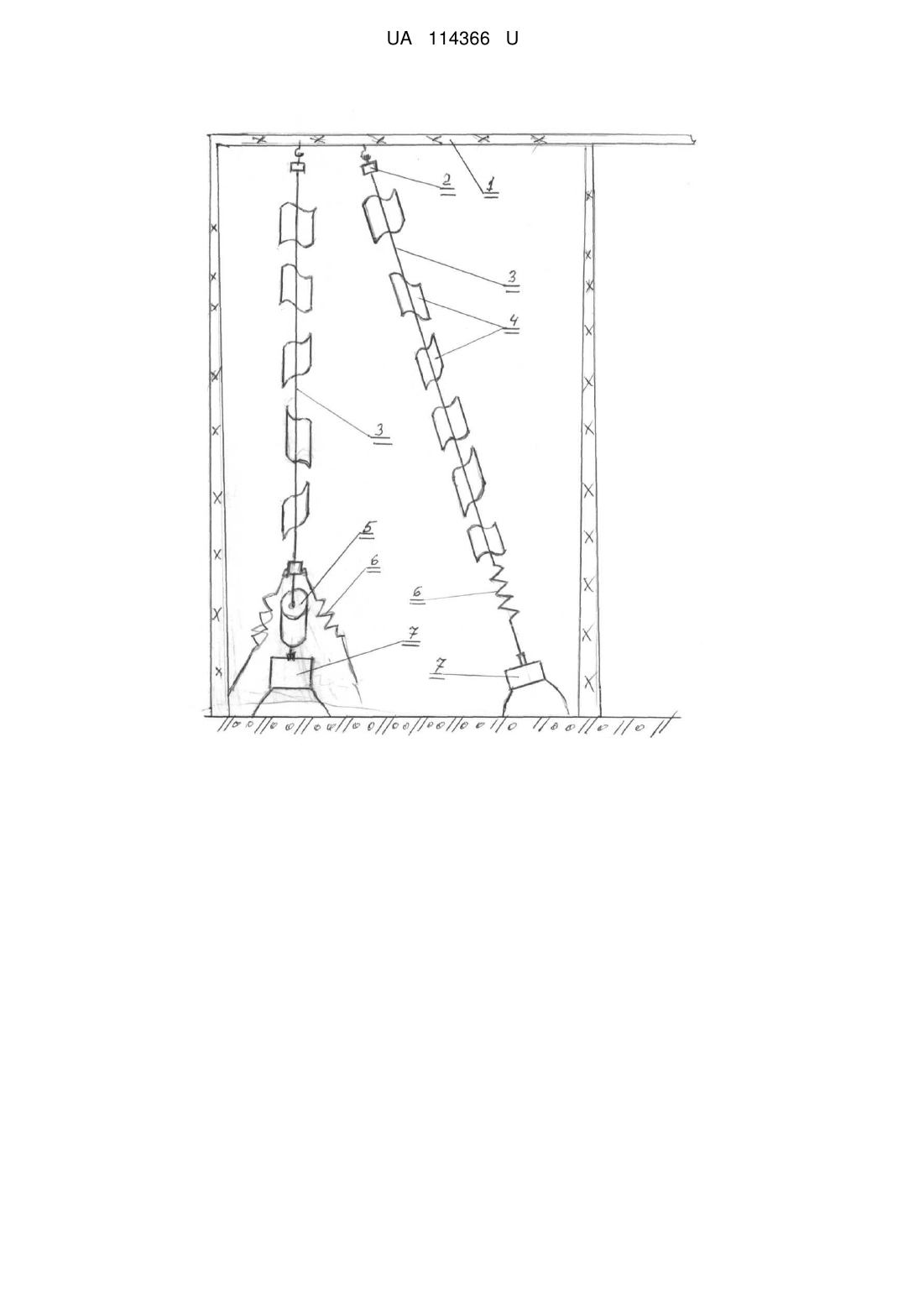

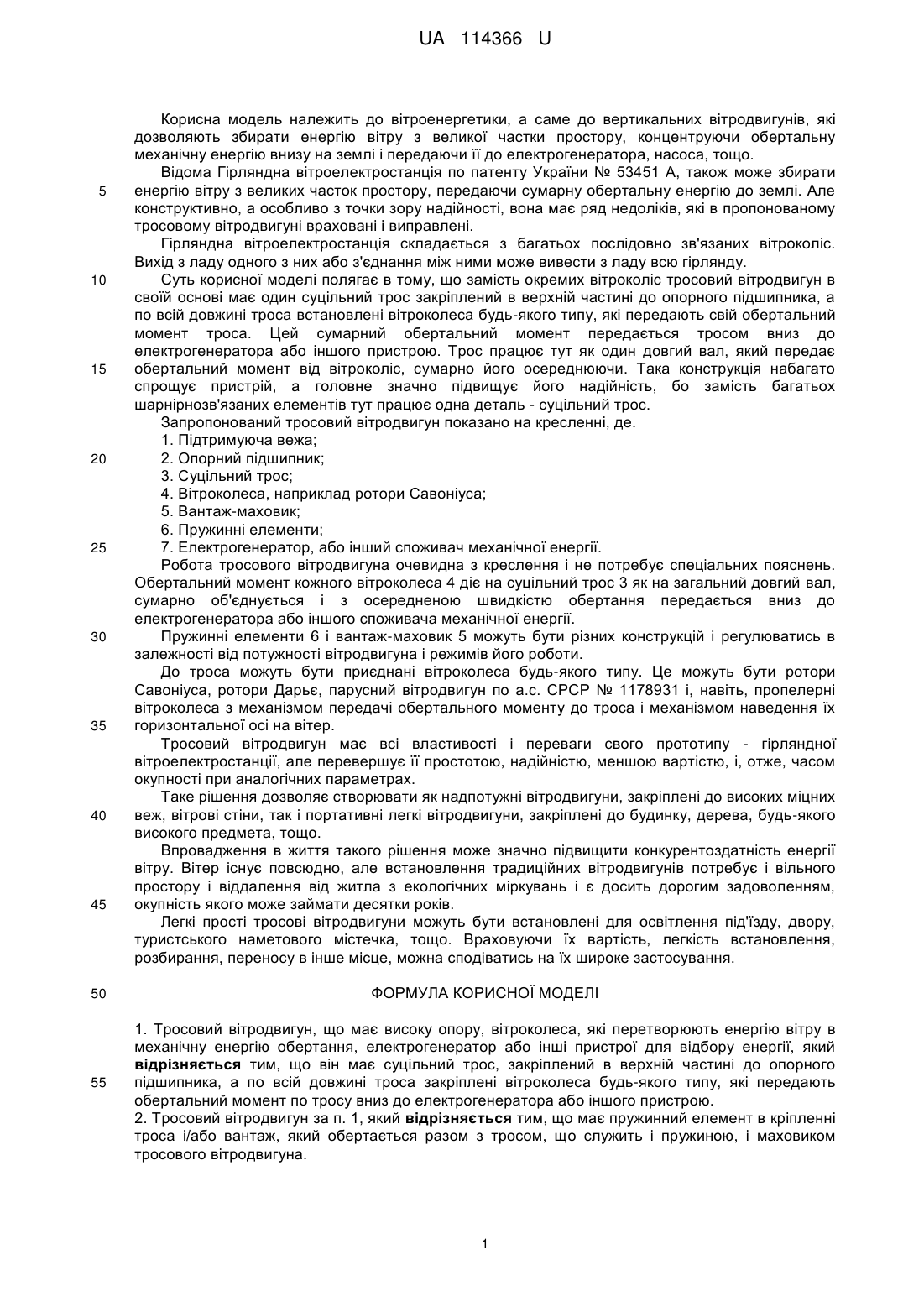

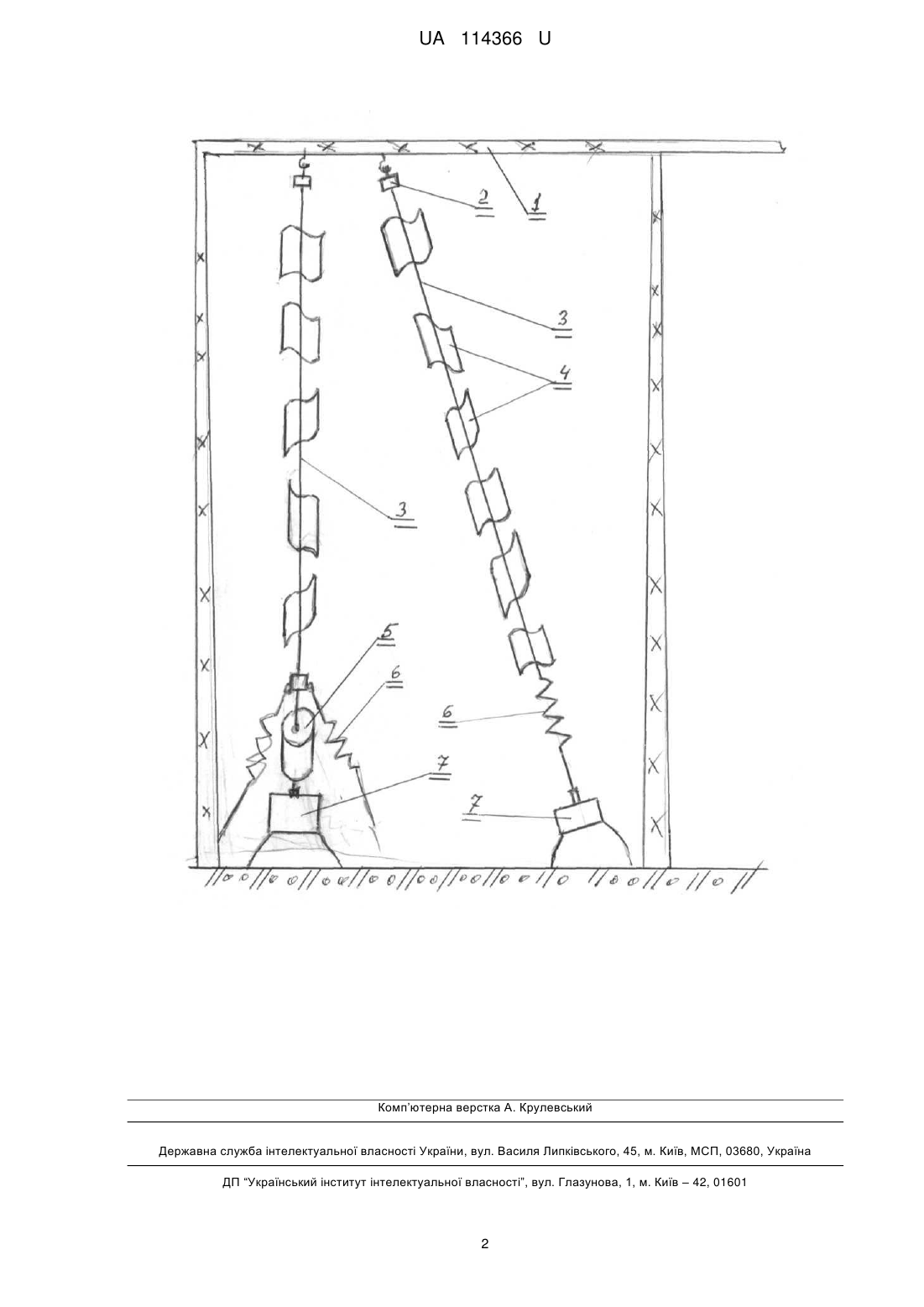

Реферат: Тросовий вітродвигун має високу опору, вітроколеса, які перетворюють енергію вітру в механічну енергію обертання, електрогенератор або інші пристрої для відбору енергії. Має суцільний трос, закріплений в верхній частині до опорного підшипника, а по всій довжині троса закріплені вітроколеса будь-якого типу, які передають обертальний момент по тросу вниз до електрогенератора або іншого пристрою. UA 114366 U (54) ТРОСОВИЙ ВІТРОДВИГУН UA 114366 U UA 114366 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вітроенергетики, а саме до вертикальних вітродвигунів, які дозволяють збирати енергію вітру з великої частки простору, концентруючи обертальну механічну енергію внизу на землі і передаючи її до електрогенератора, насоса, тощо. Відома Гірляндна вітроелектростанція по патенту України № 53451 А, також може збирати енергію вітру з великих часток простору, передаючи сумарну обертальну енергію до землі. Але конструктивно, а особливо з точки зору надійності, вона має ряд недоліків, які в пропонованому тросовому вітродвигуні враховані і виправлені. Гірляндна вітроелектростанція складається з багатьох послідовно зв'язаних вітроколіс. Вихід з ладу одного з них або з'єднання між ними може вивести з ладу всю гірлянду. Суть корисної моделі полягає в тому, що замість окремих вітроколіс тросовий вітродвигун в своїй основі має один суцільний трос закріплений в верхній частині до опорного підшипника, а по всій довжині троса встановлені вітроколеса будь-якого типу, які передають свій обертальний момент троса. Цей сумарний обертальний момент передається тросом вниз до електрогенератора або іншого пристрою. Трос працює тут як один довгий вал, який передає обертальний момент від вітроколіс, сумарно його осереднюючи. Така конструкція набагато спрощує пристрій, а головне значно підвищує його надійність, бо замість багатьох шарнірнозв'язаних елементів тут працює одна деталь - суцільний трос. Запропонований тросовий вітродвигун показано на кресленні, де. 1. Підтримуюча вежа; 2. Опорний підшипник; 3. Суцільний трос; 4. Вітроколеса, наприклад ротори Савоніуса; 5. Вантаж-маховик; 6. Пружинні елементи; 7. Електрогенератор, або інший споживач механічної енергії. Робота тросового вітродвигуна очевидна з креслення і не потребує спеціальних пояснень. Обертальний момент кожного вітроколеса 4 діє на суцільний трос 3 як на загальний довгий вал, сумарно об'єднується і з осередненою швидкістю обертання передається вниз до електрогенератора або іншого споживача механічної енергії. Пружинні елементи 6 і вантаж-маховик 5 можуть бути різних конструкцій і регулюватись в залежності від потужності вітродвигуна і режимів його роботи. До троса можуть бути приєднані вітроколеса будь-якого типу. Це можуть бути ротори Савоніуса, ротори Дарьє, парусний вітродвигун по а.с. СРСР № 1178931 і, навіть, пропелерні вітроколеса з механізмом передачі обертального моменту до троса і механізмом наведення їх горизонтальної осі на вітер. Тросовий вітродвигун має всі властивості і переваги свого прототипу - гірляндної вітроелектростанції, але перевершує її простотою, надійністю, меншою вартістю, і, отже, часом окупності при аналогічних параметрах. Таке рішення дозволяє створювати як надпотужні вітродвигуни, закріплені до високих міцних веж, вітрові стіни, так і портативні легкі вітродвигуни, закріплені до будинку, дерева, будь-якого високого предмета, тощо. Впровадження в життя такого рішення може значно підвищити конкурентоздатність енергії вітру. Вітер існує повсюдно, але встановлення традиційних вітродвигунів потребує і вільного простору і віддалення від житла з екологічних міркувань і є досить дорогим задоволенням, окупність якого може займати десятки років. Легкі прості тросові вітродвигуни можуть бути встановлені для освітлення під'їзду, двору, туристського наметового містечка, тощо. Враховуючи їх вартість, легкість встановлення, розбирання, переносу в інше місце, можна сподіватись на їх широке застосування. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тросовий вітродвигун, що має високу опору, вітроколеса, які перетворюють енергію вітру в механічну енергію обертання, електрогенератор або інші пристрої для відбору енергії, який відрізняється тим, що він має суцільний трос, закріплений в верхній частині до опорного підшипника, а по всій довжині троса закріплені вітроколеса будь-якого типу, які передають обертальний момент по тросу вниз до електрогенератора або іншого пристрою. 2. Тросовий вітродвигун за п. 1, який відрізняється тим, що має пружинний елемент в кріпленні троса і/або вантаж, який обертається разом з тросом, що служить і пружиною, і маховиком тросового вітродвигуна. 1 UA 114366 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
