Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу

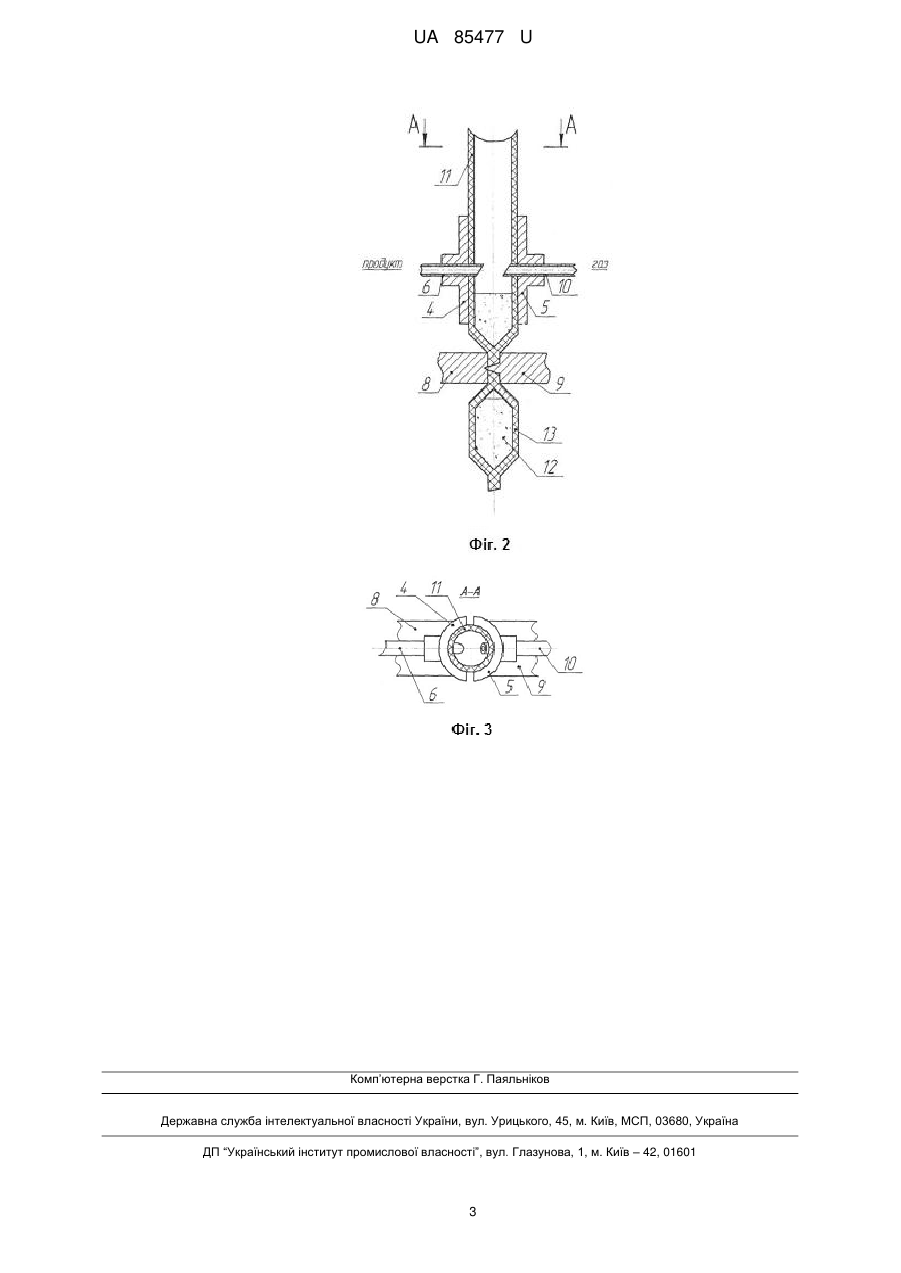

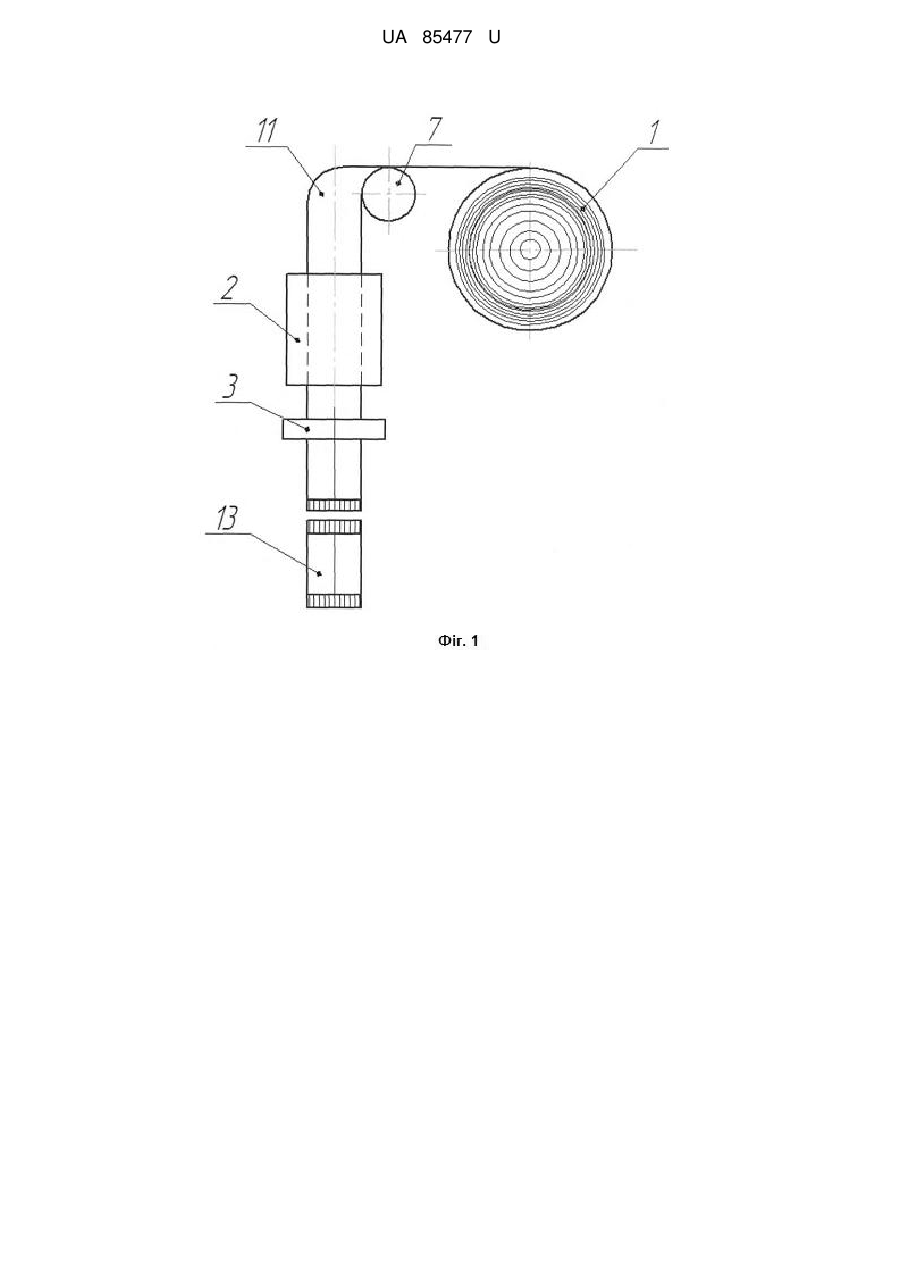

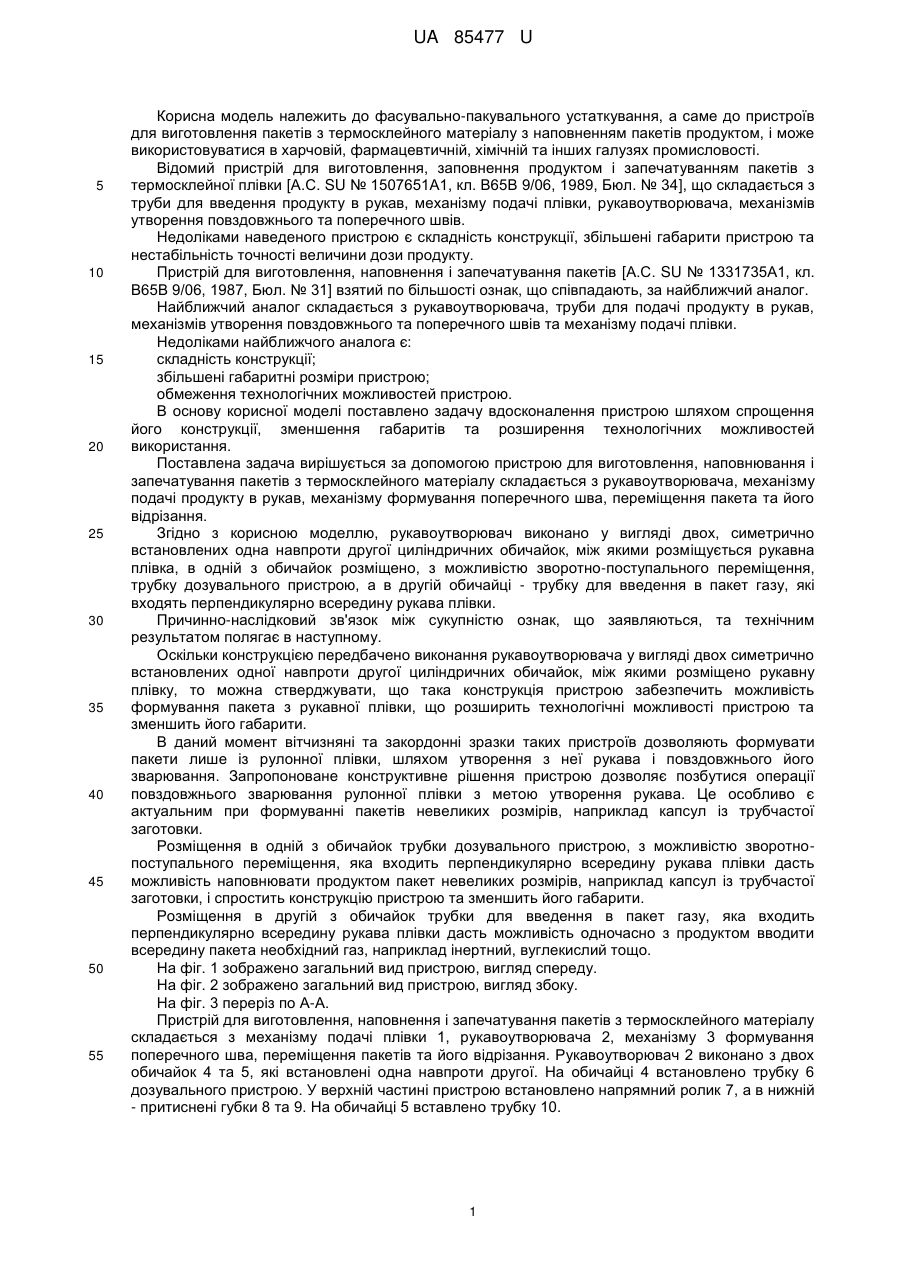

Реферат: Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу містить рукавоутворювач, механізм подачі, механізм формування, переміщення пакета, відрізання пакета, дві циліндричні обичайки, трубку дозувального пристрою, трубку для введення газу. Рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти другої, циліндричних обичайок, в одній з обичайок розміщено, з можливістю зворотнопоступального переміщення, трубку дозувального пристрою, а в другій обичайці - трубку для введення в пакет газу, які входять перпендикулярно всередину рукава плівки. UA 85477 U (12) UA 85477 U UA 85477 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до фасувально-пакувального устаткування, а саме до пристроїв для виготовлення пакетів з термосклейного матеріалу з наповненням пакетів продуктом, і може використовуватися в харчовій, фармацевтичній, хімічній та інших галузях промисловості. Відомий пристрій для виготовлення, заповнення продуктом і запечатуванням пакетів з термосклейної плівки [А.С. SU № 1507651А1, кл. В65В 9/06, 1989, Бюл. № 34], що складається з труби для введення продукту в рукав, механізму подачі плівки, рукавоутворювача, механізмів утворення повздовжнього та поперечного швів. Недоліками наведеного пристрою є складність конструкції, збільшені габарити пристрою та нестабільність точності величини дози продукту. Пристрій для виготовлення, наповнення і запечатування пакетів [А.С. SU № 1331735А1, кл. В65В 9/06, 1987, Бюл. № 31] взятий по більшості ознак, що співпадають, за найближчий аналог. Найближчий аналог складається з рукавоутворювача, труби для подачі продукту в рукав, механізмів утворення повздовжнього та поперечного швів та механізму подачі плівки. Недоліками найближчого аналога є: складність конструкції; збільшені габаритні розміри пристрою; обмеження технологічних можливостей пристрою. В основу корисної моделі поставлено задачу вдосконалення пристрою шляхом спрощення його конструкції, зменшення габаритів та розширення технологічних можливостей використання. Поставлена задача вирішується за допомогою пристрою для виготовлення, наповнювання і запечатування пакетів з термосклейного матеріалу складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання. Згідно з корисною моделлю, рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти другої циліндричних обичайок, між якими розміщується рукавна плівка, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, а в другій обичайці - трубку для введення в пакет газу, які входять перпендикулярно всередину рукава плівки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Оскільки конструкцією передбачено виконання рукавоутворювача у вигляді двох симетрично встановлених одної навпроти другої циліндричних обичайок, між якими розміщено рукавну плівку, то можна стверджувати, що така конструкція пристрою забезпечить можливість формування пакета з рукавної плівки, що розширить технологічні можливості пристрою та зменшить його габарити. В даний момент вітчизняні та закордонні зразки таких пристроїв дозволяють формувати пакети лише із рулонної плівки, шляхом утворення з неї рукава і повздовжнього його зварювання. Запропоноване конструктивне рішення пристрою дозволяє позбутися операції повздовжнього зварювання рулонної плівки з метою утворення рукава. Це особливо є актуальним при формуванні пакетів невеликих розмірів, наприклад капсул із трубчастої заготовки. Розміщення в одній з обичайок трубки дозувального пристрою, з можливістю зворотнопоступального переміщення, яка входить перпендикулярно всередину рукава плівки дасть можливість наповнювати продуктом пакет невеликих розмірів, наприклад капсул із трубчастої заготовки, і спростить конструкцію пристрою та зменшить його габарити. Розміщення в другій з обичайок трубки для введення в пакет газу, яка входить перпендикулярно всередину рукава плівки дасть можливість одночасно з продуктом вводити всередину пакета необхідний газ, наприклад інертний, вуглекислий тощо. На фіг. 1 зображено загальний вид пристрою, вигляд спереду. На фіг. 2 зображено загальний вид пристрою, вигляд збоку. На фіг. 3 переріз по А-А. Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу складається з механізму подачі плівки 1, рукавоутворювача 2, механізму 3 формування поперечного шва, переміщення пакетів та його відрізання. Рукавоутворювач 2 виконано з двох обичайок 4 та 5, які встановлені одна навпроти другої. На обичайці 4 встановлено трубку 6 дозувального пристрою. У верхній частині пристрою встановлено напрямний ролик 7, а в нижній - притиснені губки 8 та 9. На обичайці 5 вставлено трубку 10. 1 UA 85477 U 5 10 15 20 Пристрій працює наступним чином. Перед початком роботи плівка 11 розмотується з механізму подачі 1 і подається через напрямний ролик 7 в рукавоутворювач 2 між циліндричними обичайками 4 і 5 та затискається губками 8 і 9 механізму 3. Після цього перпендикулярно поверхні рукава 11 всередину нього вводяться трубка 6 дозувального пристрою та трубка 10 для подачі газу, простір всередині рукава заповнюється одночасно дозою продукту 12 і газом, трубки 6 та 10 повертаються у початкову позицію. Потім губки 8 та 9 у притиснутому стані переміщуються вниз на відстань, що дорівнює довжині пакета, розводяться, повертаються у верхню початкову позицію і знову притискається одна до одної. При цьому відрізається від рукава сформований пакет 13 з продуктом, а лінія відрізання співпадає з точкою введення трубки 6 в рукав. Таке конструктивне виконання пристрою дозволить суттєво зменшити габарити пристрою, спростити його конструкцію та розширити технологічні можливості за рахунок формування пакета з рукавної плівки або полімерної трубки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для виготовлення, наповнення і запечатування пакетів з термосклейного матеріалу, що складається з рукавоутворювача, механізму подачі продукту в рукав, механізму формування поперечного шва, переміщення пакета та його відрізання, який відрізняється тим, що рукавоутворювач виконано у вигляді двох, симетрично встановлених одна навпроти одної, циліндричних обичайок, в одній з обичайок розміщено, з можливістю зворотно-поступального переміщення, трубку дозувального пристрою, а в другій обичайці - трубку для введення в пакет газу, які входять перпендикулярно всередину рукава плівки. 2 UA 85477 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
