Спосіб вимірювання амплітуди імпульсів з плоскою вершиною

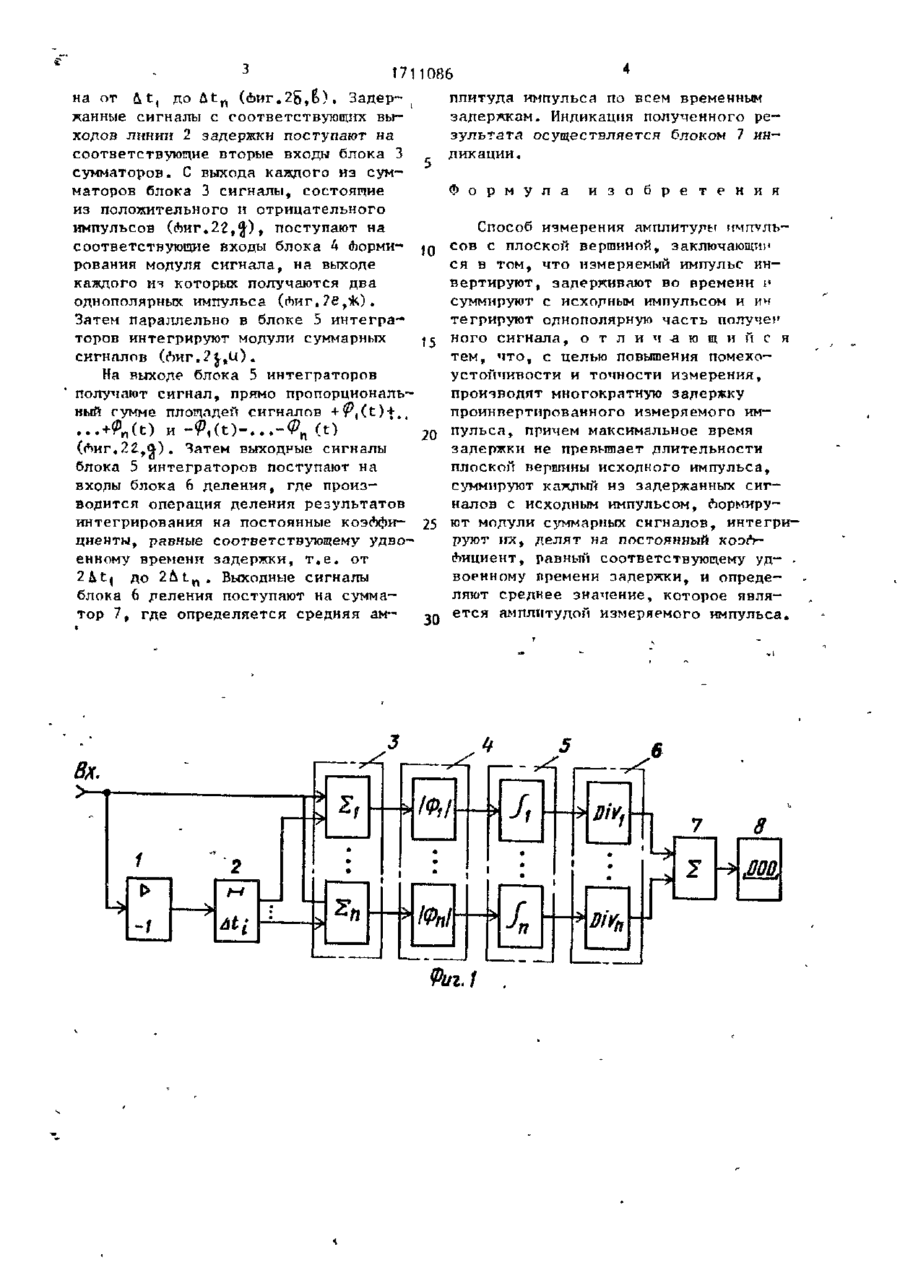

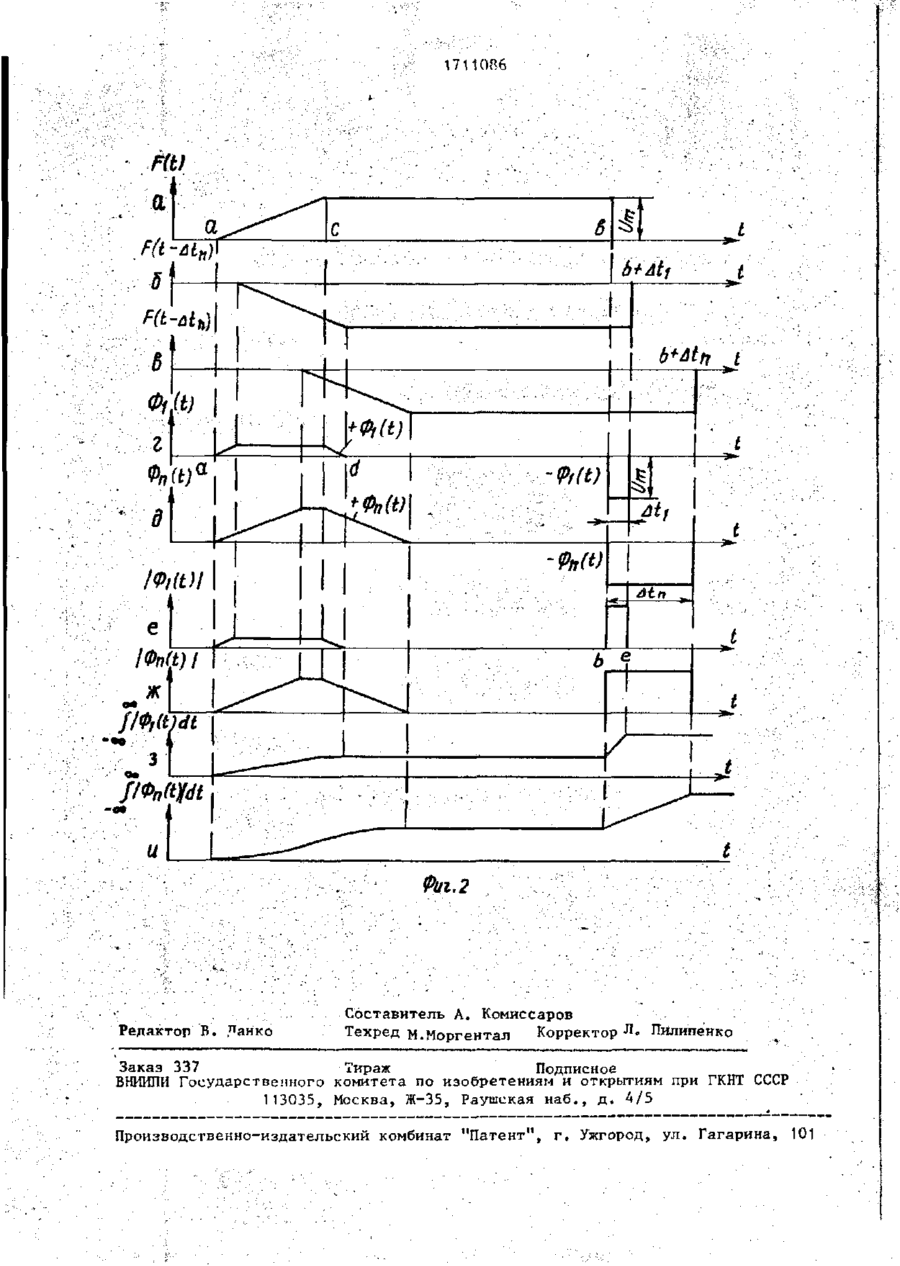

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК О? І (51)5 с ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР t (21) 4776552/21 (22) 03.П1.90 (Л6) 07.02.92. Бкш. ^ 5 - * (71) ("Чпик о—механический институт им. Г.В. Карпенко (72) В.Д. Погребенник (53) 621.317.326(088.8) (56) Магрычев З.В. Аналоговые измерительные преобрлзопатели одиночных сигналов. - М.: Энергия, 1974, с, 8, Авторское* свидетельство СССР ( 1170363, кл. С 01 R 19/04, 1981. ! • (5А) СПОСОБ ИЗМЕРЕНИЯ АМПЛИТУДЫ ИМПУЛЬСОВ С ПЛОСКОЙ ВЕРШИМОЙ (57) Изобретение относится к измери Изобретение относится к измерительной технике и может быть использовано для измерения амплитуды одиночных и повторяющихся электрических импульсов наносекупдном и пикосекундной длительности, именжих уплощенную вершину. Цель изобретения - повышение помехоустойчивости и точности измерения. На биг. 1 изображена функциональная схема устройства, реализующего способ; на Лиг. 2 - временные диаграммы, поясняющие сущность способа. Устройство, реализующее способ, содержит последовательно соединенные инвертор 1 входных сигналов и многоотводную линию 2 задержки, выходы которой связаны с вторыми входами блока 3 сумматоров, состоящего из п сумматоров, первые входы которых объединены, соединены с входом инвер тельной технике и может быть использовано для измерения амплитуды одиночных и повторяющихся импульсов наносекунлнон и пикосекундной длительности, имеющих уплощенную вершину. Цель изобретения — повышение точности измерения. Цель достигается тем, что входной импульс инвертируют, зодерживают по времени, суммируют с исходным импульсом, Нормируют модуль суммарного сигнала, интегрируют его и делят на постоянны!! коэффициент, равный удвоенному времени задержки, и по полученному результату определяют амплитуду входного импульса. 2 ил. ' тора 1 и являются П У О Д О М устройства, выходу блока 3 су>гчаторов соединены с входами блока к сформирования модуля сигнала, выходы которого соединены соответственно с входами блока 5 интеграторов» состоящего ич п интеграторов. Выход каждого из интеграторов связан с соответствующим входом каждого из делителей блока 6, а их выходы подключены к входам сумматора 7, выход которого соединен с блоком 8 индикации. Устройство,^ реализующее способ, работает следующим образом. Входной импульс F(t) (биг.2а) поступает одновременно на вход инвертора 1 и на первые входи блока 3 сумматоров. Инвертор 1 спвигает входной сигнал по Лазе на 180°. С выхода инвертора 1 сигнал - F ( O поступает в многоотводную линию 2 задержки, где он злдерх^де^тся на различные време 00 3 171 1086 на от &t, до A t n (биг.25,6). Задерплитуда импульса по всем временным жанные сигналы с соответствующих вызадержкам. Индикация полученного р е ходов линии 2 задержки поступают иа зультата осуществляется блоком 7 инсоответствующие вторые входы блока 3 дикации. сумматоров. С выхода каждого из сумФ о р м у л а и з о б р е т е н и я маторов блока 3 сигналы, состоящие из положительного и отрицательного Способ измерения амплитуды импульимпульсов (Лиг.22,ft), поступают на соответствующие входы блока 4 Норми- 10 сов с плоской вершиной, заключающий ся в том, что измеряемый импульс инрования модуля сигнала, на выходе вертируют, задерживают во времени І1 каждого из которых получаются два суммируют с исходным импульсом и им однополярных импульса (Лиг.?Є,іК). тегрируют однополярную часть получен Затем параллельно в блоке 5 интеграторов интегрируют модули суммарных 15 ного сигнала, о т л и ч -а ю щ и й с я тем, ч т о , с целью повышения помехосигналов (биг.?^,и). устойчивости и точности измерения, На выходе блока 5 интеграторов производят многократную задержку получают сигнал, прямо пропорциональпроинпертнрованного измеряемого имный сумме площадей сигналов +r ( (t)+, ...+P n (t) и -
