Пристрій для вимірювання амплітудного значення імпульсів зварювального струму

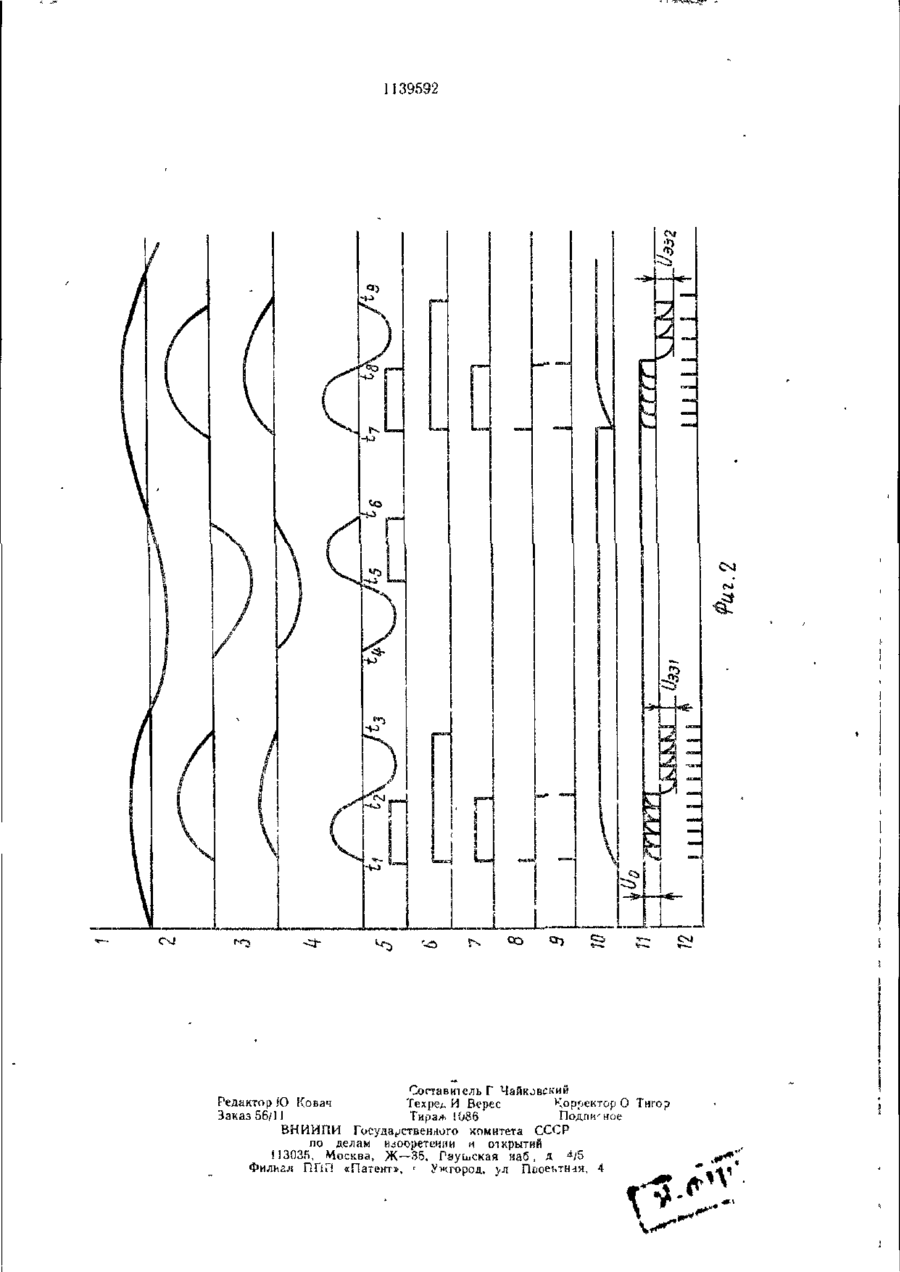

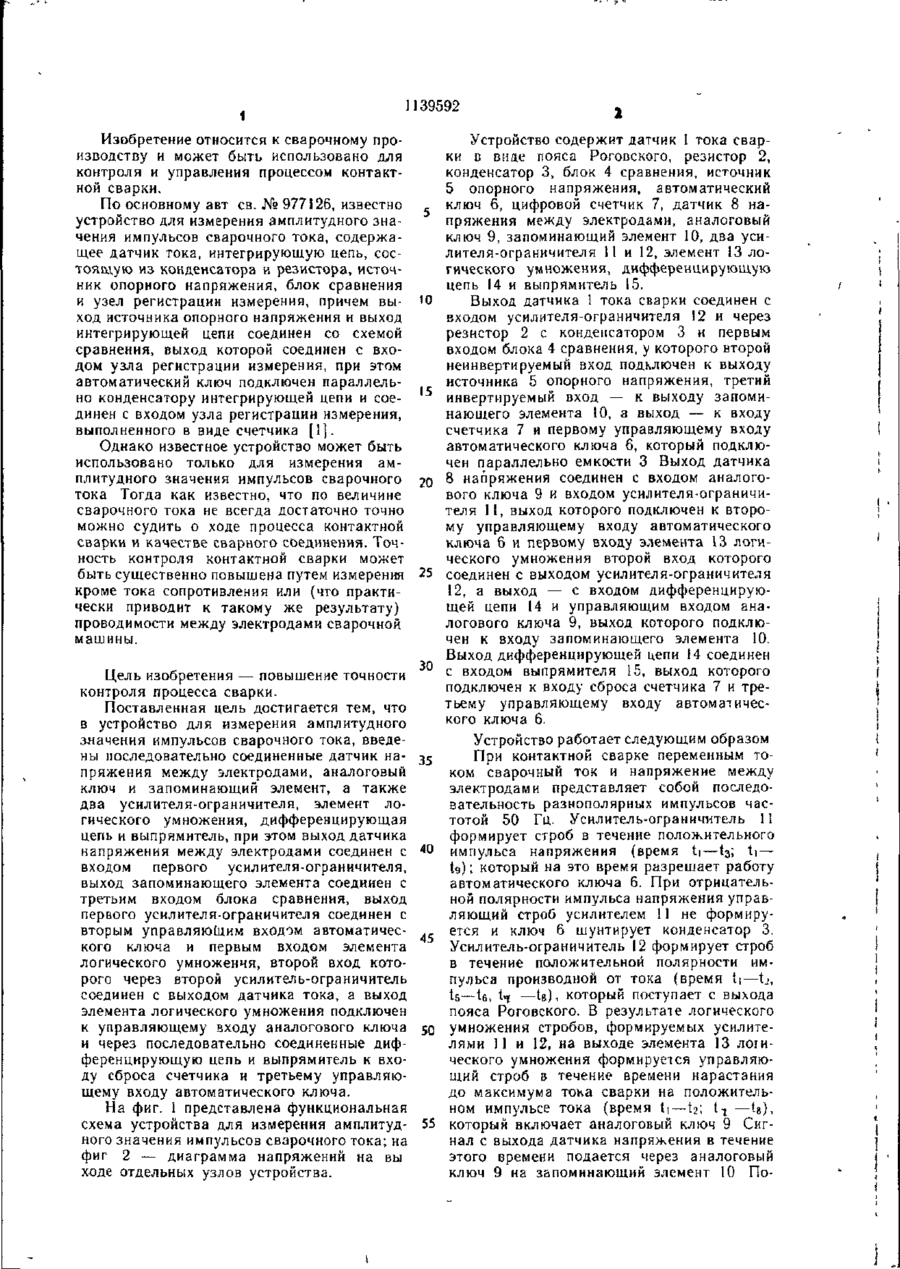

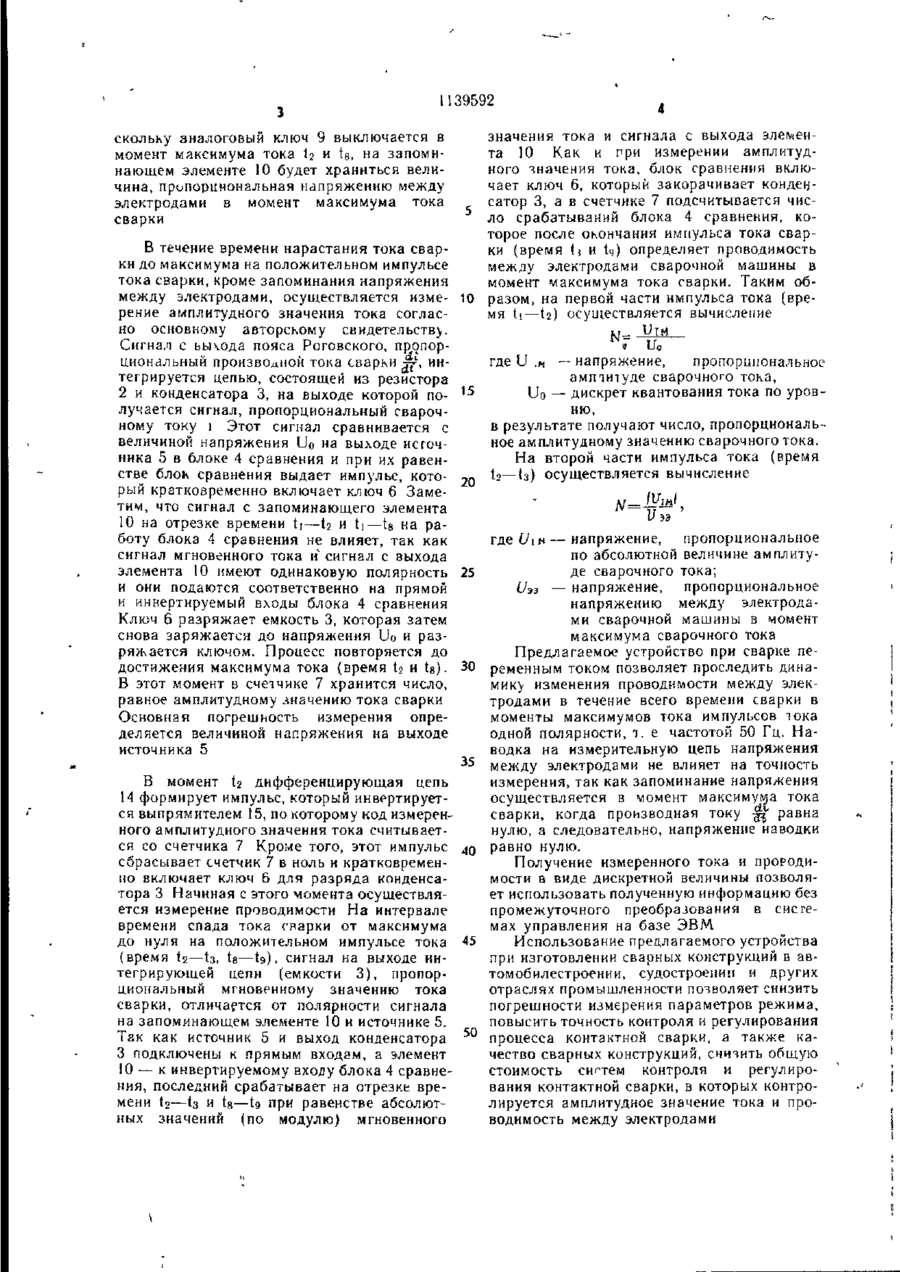

УСТРОЙСТВО ДЛЯ ИЗМЕРЕ НИЯ АМПЛИТУДНОГО ЗНАЧЕНИЯ ИМПУЛЬСОВ СВАРОЧНОГО ТОКА по авт. ев № 977126, отличающееся тем, что, с целью повышения точности измерения процесса сварки, в него введены последовательно соединенные датчик напряжения между электродами, аналоговый ключ и запоминающий элемент,а также два усилителя-ограничителя, элемент логического умножения, дифференцирующая цепь и выпрямитель, при этом выход датчика напряжения между электродами соединен с входом первого \силиіеля-органичителя, выход запоминающего элемента соеинен с третьим входом блока сравнения, выход первого усилителя-ограничителя соединен с вторым управляющим входом автоматического ключа и первым входом элемента логического умножения, второй вход которого через второй усилитель-ограничитель соединен с выходом датчика тока, а выход элемента логическою умножения подключен к управляющему входу аналогового ключа и через последовательно соедкиенные дифференцирующую цепь и выпрямитель соединен с входом сброса счетчика и третьим управляющим входом автоматическої о ключа С оо С© ел со КЗ Фиг 1 N 1 Изобретение относится к сварочному производству и может быть использовано для контроля и управления процессом контактной сварки. По основному авт св. № 977126, известно устройство для измерения амплитудного значения импульсов сварочного тока, содержащее датчик тока, интегрирующую цепь, состоящую из конденсатора и резистора, источник опорного напряжения, блок сравнения и узел регистрации измерения, причем выход источника опорного напряжения и выход интегрирующей цепи соединен со схемой сравнения, выход которой соединен с входом узла регистрации измерения, при этом автоматический ключ подключен параллельно конденсатору интегрирующей цепи и соединен с входом узла регистрации измерения, выполненного в виде счетчика [1]. Однако известное устройство может быть использовано только для измерения амплитудного значения импульсов сварочного тока Тогда как известно, что по величине сварочного тока не всегда достаточно точно можно судить о ходе процесса контактной сварки и качестве сварного соединения. Точность контроля контактной сварки может быть существенно повышена путем измерения кроме тока сопротивления или (что практически приводит к такому же результату) проводимости между электродами сварочной машины. 1139592 10 15 20 25 3 0 Устройство содержит датчик I тока сварки а виде пояса Роговского, резистор 2, конденсатор 3, блок 4 сравнения, источник 5 опорного напряжения, автоматический ключ 6, цифровой счетчик 7, датчик 8 напряжения между электродами, аналоговый ключ 9, запоминающий элемент 10, два усилителя-ограничителя 11 и 12, элемент 13 логического умножения, дифференцирующую цепь 14 и выпрямитель 15. Выход датчика 1 тока сварки соединен с входом усилителя-ограничителя 12 и через резистор 2 с конденсатором 3 и первым входом блока 4 сравнения, у которого второй неинвертируемый вход подключен к выходу источника 5 опорного напряжения, третий инвертируемый вход — к выходу запоминающего элемента 10, а выход — к входу счетчика 7 и первому управляющему входу автоматического ключа 6, который подключен параллельно емкости 3 Выход датчика 8 напряжения соединен с входом аналогового ключа 9 и входом усилителя-ограничителя 11, выход которого подключен к второму управляющему входу автоматического ключа 6 и первому входу элемента 13 логического умножения второй вход которого соединен с выходом усилителя-ограничителя 12, а выход — с входом дифференцирующей цепи 14 и управляющим входом аналогового ключа 9, выход которого подключен к входу запоминающего элемента 10. Выход дифференцирующей цепи 14 соединен с входом выпрямителя 15, выход которого подключен к входу сброса счетчика 7 и третьему управляющему входу автоматического ключа б. Цель изобретения — повышение точности контроля процесса сварки. Поставленная цель достигается тем, что в устройство для измерения амплитудного значения импульсов сварочного тока, введеУстройство работает следующим образом ны последовательно соединенные датчик на- 35 При контактной сварке переменным топряжения между электродами, аналоговый ком сварочный ток и напряжение между ключ и запоминающий элемент, а также электродами представляет собой последодва усилителя-ограничителя, элемент ловательность разнополярных импульсов часгического умножения, дифференцирующая тотой 50 Гц. Усилитель-ограничитель 11 цепь и выпрямитель, при этом выход датчика формирует строб в течение положительного напряжения между электродами соединен с 4 0 импульса напряжения (время t i — 1 3 ; ti — входом первого усилителя-ограничителя, U); который на это время разрешает работу выход запоминающего элемента соединен с автоматического ключа 6. При отрицательтретьим входом блока сравнения, выход ной полярности импульса напряжения управпервого усилителя-ограничителя соединен с ляющий строб усилителем 11 не формирувторым управляющим входом автоматичесется и ключ 6 шунтирует конденсатор 3. кого ключа и первым входом элемента 45 Усилитель-ограничитель 12 формирует строб логического умножения, второй вход котов течение положительной полярности имрого через второй усилитель-ограничитель пульса производной от тока (время t]—t_
