Вібраційна машина

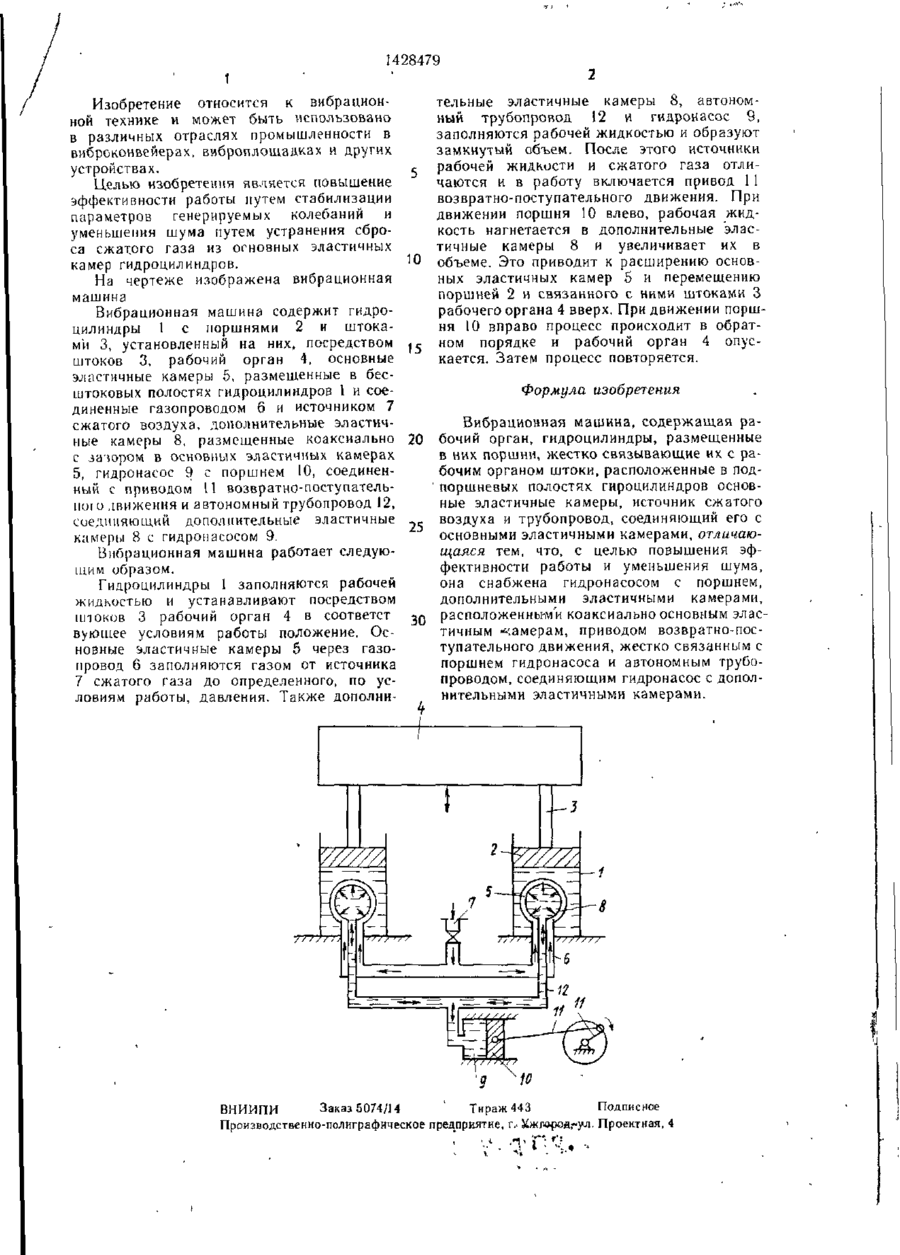

Изобретение относится к вибрационной технике и может быть использовано в различных областях промышленности в виброконвейерах, виброплощадках и других устройствах Целью изобретения является повышение эффективности путем стабилизации параметров генерируемых колебаний и уменьшение шума путем устранения сброса сжатого газа из рабочих камер Устройство содержит гидроцилиндры, включающие в себя основные эластичные камеры, соединенные с источником сжатого газа, и коаксиально размещенные в них дополнительные эластичные камеры, автономно соединенные с гидронасосом, обеспечивающим возвратно-поступательное движение рабочего органа 1 ил СО 1428479 t / Изобретение относится к вибрационной технике и может быть использовано в различных отраслях промышленности в виброконвейерах, виброплощадках и других устройствах. Целью изобретения является повышение эффективности работы путем стабилизации параметров генерируемых колебаний и уменьшения шума путем устранения сброса сжатого газа из основных эластичных камер гидроцилиндров. На чертеже изображена вибрационная машина Вибрационная машина содержит гидроцилиндры 1 с поршнями 2 и штоками 3, установленный на них, посредством штоков 3, рабочий орган 4, основные эластичные камеры 5, размешенные в бесштоковых полостях гидроцилиндров 1 и соединенные газопроводом 6 и источником 7 сжатого воздуха, дополнительные эластичные камеры 8, размещенные коаксиально с забором в основных эластичных камерах 5, гидронасос 9 с поршнем 10, соединенный с приводом 11 возвратно-поступательною движения и автономный трубопровод 12, соединяющий дополнительные эластичные камеры 8 с гидронасосом 9. Вибрационная машина работает следующим образом. Гидроцилиндры 1 заполняются рабочей жидкостью и устанавливают посредством ипоков 3 рабочий орган 4 в соответст вующее условиям работы положение. Основные эластичные камеры 5 через газопровод б заполняются газом от источника 7 сжатого газа до определенного, по условиям работы, давления. Также дополни тельные эластичные камеры 8, автономный трубопровод 12 и гидронасос 9, заполняются рабочей жидкостью и образуют замкнутый объем. После этого источники с рабочей жидкости и сжатого газа отличаются и в работу включается привод 11 возвратно-поступательного движения. При движении поршня 10 влево, рабочая жидкость нагнетается в дополнительные эластичные камеры 8 и увеличивает их в Ю объеме. Это приводит к расширению основных эластичных камер 5 и перемещению поршней 2 и связанного с ними штоками 3 рабочего органа 4 вверх. При движении поршня 10 вправо процесс происходит в обратном порядке и рабочий орган 4 опус15 кается. Затем процесс повторяется. Формула изобретения Вибрационная машина, содержащая рабочий орган, гидроцилиндры, размещенные в них поршни, жестко связывающие их с рабочим органом штоки, расположенные в под1 поршневых полостях гироцилиндров основные эластичные камеры, источник сжатого воздуха и трубопровод, соединяющий его с 25 основными эластичными камерами, отличающаяся тем, что, с целью повышения эффективности работы и уменьшения шума, она снабжена гидронасосом с поршнем, дополнительными эластичными камерами, расположенны-м'и коаксиально основным элас30 тичным «камерам, приводом возвратно-поступательного движения, жестко связанным с поршнем гидронасоса и автономным трубопроводом, соединяющим гидронасос с дополнительными эластичными камерами. 20 ВНИИПИ Заказ 5074/14 ' Тираж 443 Подписное Производственно-полиграфическое предприятие, г.- і£ж пород гул - Проектная, 4 • * . 1 - Г* f .' ?
