Видатковий контейнер

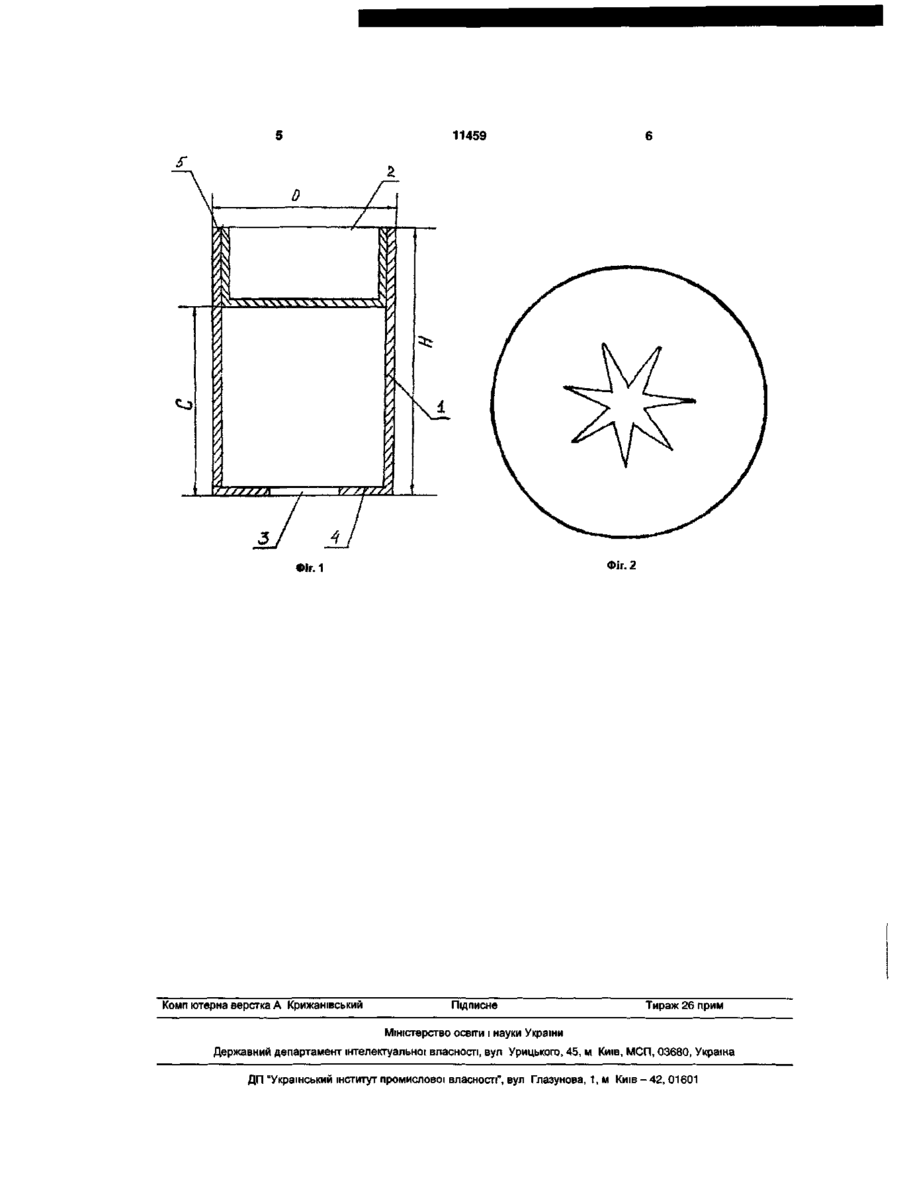

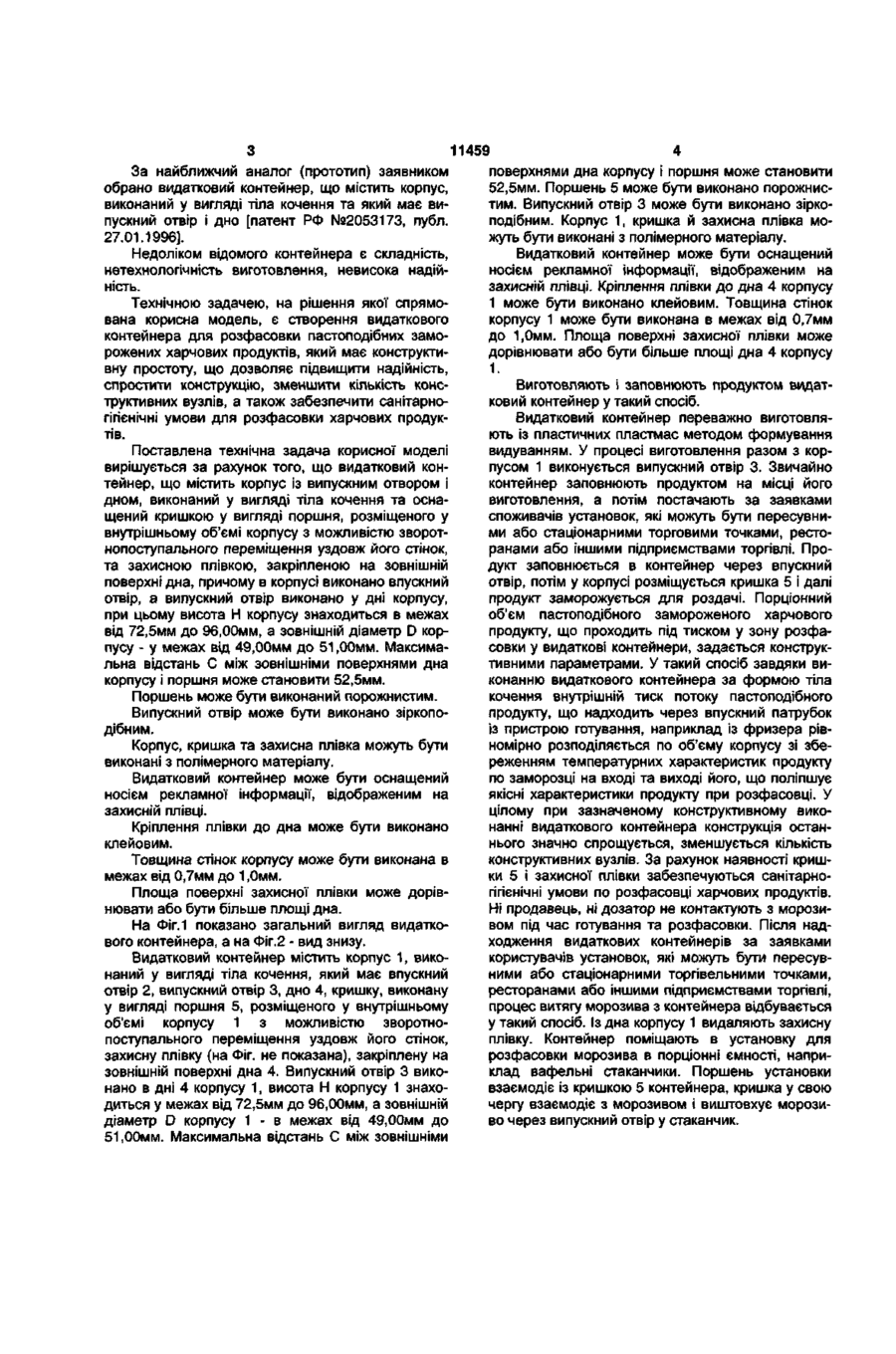

1. Видатковий контейнер, що містить виконаний у вигляді тіла кочення корпус із випускним отвором і дном, який відрізняється тим, що містить кришку, виконану у вигляді поршня, розміщеного у внутрішньому об'ємі корпусу з можливістю зворотно-поступального переміщення уздовж його стінок, захисну плівку, закріплену на зовнішній поверхні дна корпусу, причому в корпусі виконано впускний отвір, а випускний отвір розташовано в дні корпусу, висота корпусу знаходиться в межах від 72,5 мм до 96,0 мм, а зовнішній діаметр корпусу - у межах від 49 мм до 51 мм. 2. Контейнер за п. 1, який відрізняється тим, що максимальна відстань між зовнішніми поверхнями дна корпусу та поршня становить 52,5 мм. 3. Контейнер за пп. 1, 2, який відрізняється тим, що поршень виконано порожнистим. 4. Контейнер за пп. 1-3, який відрізняється тим, що випускний отвір виконано зіркоподібним. 5. Контейнер за пп. 1-4, який відрізняється тим, що корпус, кришка та захисна плівка виконані з полімерного матеріалу. 6. Контейнер за пп. 1-5, який відрізняється тим, що його оснащено носієм рекламної інформації, відображеним на захисній плівці. 7. Контейнер за пп. 1-6, який відрізняється тим, що кріплення плівки до дна корпусу виконано клейовим. 8. Контейнер за пп. 1-7, який відрізняється тим, що товщина стінок корпусу знаходиться в межах від 0,7 мм до 1,0 мм. 9. Контейнер за пп. 1-8, який відрізняється тим, що площа поверхні захисної плівки дорівнює або більша за площу дна корпусу. Корисна модель відноситься до споживчої тари, виготовленої переважно з полімерних матеріалів, і може бути використана в галузях, в яких використовують одно- або багаторазову тару та упакування для хімічних товарів, харчових продуктів у харчовій промисловості, зокрема в устаткуванні для розфасовки пастоподібного замороженого харчового продукту, наприклад, рідкого морозива або інших заморожених, напівзаморожених або охолоджених кондитерських виробів або інших продуктів у спеціальні порціонні ємності, наприклад стаканчики. Звичайно роздача морозива виробляється на місці продажу в розфасованому вигляді, або шляхом вискоблювання його з ємності, що перебуває в холодильнику, або в рідкому вигляді із заморожувального пристрою, що змішує й роздає. Розфасоване морозиво є відносно дорогим у виготовленні й роздачі, однак має ту перевагу, що може бути продане багато різних сортів морозива на одній торговельній точці. Єдиною вимогою є наявність холодильника для підтримки продукту в замороженому стані. Перевагою роздачі морозива шляхом його вискоблювання з ємності є дешевизна при його виробництві й транспортуванні, однак роздача морозива робиться повільно, особливо коли потрібно дотримуватися гігієнічних норм. Роздача вискоблюванням або ручна роздача морозива дозволяє використати морозиво, що містить фрукти, горіхи та інші тверді включення. Звичайно видатковий контейнер установлюється в установці у вертикальному положенні під час роздачі, при цьому випускні засоби перебувають на нижньому його кінці. Привідні засоби можуть містити двигун, обертання якого обумовлює роздачу продукту за рахунок втискання плунжера в контейнер, плунжер рухається паралельно осі контейнера, в результаті чого обертання двигуна здійснює роздачу за рахунок деформації контейнера для розфасовки заморожених харчових продуктів. О) ю О> 11459 За найближчий аналог (прототип) заявником обрано видатковий контейнер, що містить корпус, виконаний у вигляді тіла кочення та який має випускний отвір і дно [патент РФ №2053173, публ. 27.01.1996]. Недоліком відомого контейнера є складність, нетехнологічність виготовлення, невисока надійність. Технічною задачею, на рішення якої спрямована корисна модель, є створення видаткового контейнера для розфасовки пастоподібних заморожених харчових продуктів, який має конструктивну простоту, що дозволяє підвищити надійність, спростити конструкцію, зменшити кількість конструктивних вузлів, а також забезпечити санітарногігієнічні умови для розфасовки харчових продуктів. Поставлена технічна задача корисної моделі вирішується за рахунок того, що видатковий контейнер, що містить корпус із випускним отвором і дном, виконаний у вигляді тіла кочення та оснащений кришкою у вигляді поршня, розміщеного у внутрішньому об'ємі корпусу з можливістю зворотнопоступального переміщення уздовж його стінок, та захисною плівкою, закріпленою на зовнішній поверхні дна, причому в корпусі виконано впускний отвір, а випускний отвір виконано у дні корпусу, при цьому висота Н корпусу знаходиться в межах від 72,5мм до 96,00мм, а зовнішній діаметр D корпусу - у межах від 49,00мм до 51,00мм. Максимальна відстань С між зовнішніми поверхнями дна корпусу і поршня може становити 52,5мм. Поршень може бути виконаний порожнистим. Випускний отвір може бути виконано зіркоподібним. Корпус, кришка та захисна плівка можуть бути виконані з полімерного матеріалу. Видатковий контейнер може бути оснащений носієм рекламної інформації, відображеним на захисній плівці. Кріплення плівки до дна може бути виконано клейовим. Товщина стінок корпусу може бути виконана в межах від 0,7мм до 1,0мм. Площа поверхні захисної плівки може дорівнювати або бути більше площі дна. На Фіг.1 показано загальний вигляд видаткового контейнера, а на Фіг.2 - вид знизу. Видатковий контейнер містить корпус 1, виконаний у вигляді тіла кочення, який має впускний отвір 2, випускний отвір 3, дно 4, кришку, виконану у вигляді поршня 5, розміщеного у внутрішньому об'ємі корпусу 1 з можливістю зворотнопоступального переміщення уздовж його стінок, захисну плівку (на Фіг. не показана), закріплену на зовнішній поверхні дна 4. Випускний отвір 3 виконано в дні 4 корпусу 1, висота Н корпусу 1 знаходиться у межах від 72,5мм до 96,00мм, а зовнішній діаметр D корпусу 1 - в межах від 49,00мм до 51,00мм. Максимальна відстань С між зовнішніми поверхнями дна корпусу і поршня може становити 52,5мм. Поршень 5 може бути виконано порожнистим. Випускний отвір 3 може бути виконано зіркоподібним. Корпус 1, кришка й захисна плівка можуть бути виконані з полімерного матеріалу. Видатковий контейнер може бути оснащений носієм рекламної інформації, відображеним на захисній плівці. Кріплення плівки до дна 4 корпусу 1 може бути виконано клейовим. Товщина стінок корпусу 1 може бути виконана в межах від 0,7мм до 1,0мм. Площа поверхні захисної плівки може дорівнювати або бути більше площі дна 4 корпусу 1. Виготовляють і заповнюють продуктом видатковий контейнер у такий спосіб. Видатковий контейнер переважно виготовляють із пластичних пластмас методом формування видуванням. У процесі виготовлення разом з корпусом 1 виконується випускний отвір 3. Звичайно контейнер заповнюють продуктом на місці його виготовлення, а потім постачають за заявками споживачів установок, які можуть бути пересувними або стаціонарними торговими точками, ресторанами або іншими підприємствами торгівлі. Продукт заповнюється в контейнер через впускний отвір, потім у корпусі розміщується кришка 5 і далі продукт заморожується для роздачі. Порціонний об'єм пастоподібного замороженого харчового продукту, що проходить під тиском у зону розфасовки у видаткові контейнери, задається конструктивними параметрами. У такий спосіб завдяки виконанню видаткового контейнера за формою тіла кочення внутрішній тиск потоку пастоподібного продукту, що надходить через впускний патрубок із пристрою готування, наприклад із фризера рівномірно розподіляється по об'єму корпусу зі збереженням температурних характеристик продукту по заморозці на вході та виході його, що поліпшує якісні характеристики продукту при розфасовці. У цілому при зазначеному конструктивному виконанні видаткового контейнера конструкція останнього значно спрощується, зменшується кількість конструктивних вузлів. За рахунок наявності кришки 5 і захисної плівки забезпечуються санітарногігієнічні умови по розфасовці харчових продуктів. Ні продавець, ні дозатор не контактують з морозивом під час готування та розфасовки. Після надходження видаткових контейнерів за заявками користувачів установок, які можуть бути пересувними або стаціонарними торгівельними точками, ресторанами або іншими підприємствами торгівлі, процес витягу морозива з контейнера відбувається у такий спосіб. Із дна корпусу 1 видаляють захисну плівку. Контейнер поміщають в установку для розфасовки морозива в порціонні ємності, наприклад вафельні стаканчики. Поршень установки взаємодіє із кришкою 5 контейнера, кришка у свою чергу взаємодіє з морозивом і виштовхує морозиво через випускний отвір у стаканчик. 11459 Фіг. 2 Фіг. 1 Комп ютерна верстка А Крижанівський Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
