Контейнер для зберігання ядохімікатів та екологічно небезпечних речовин

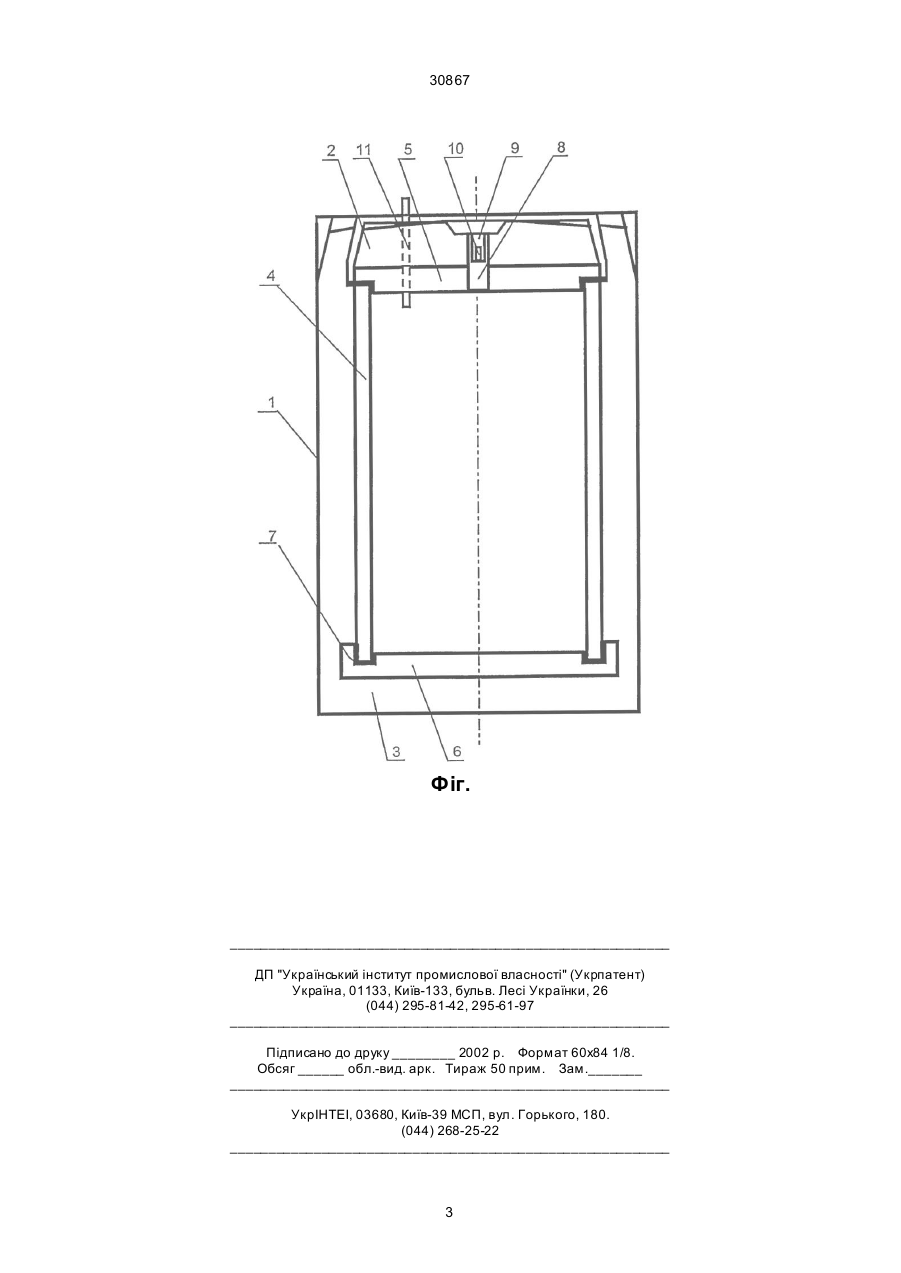

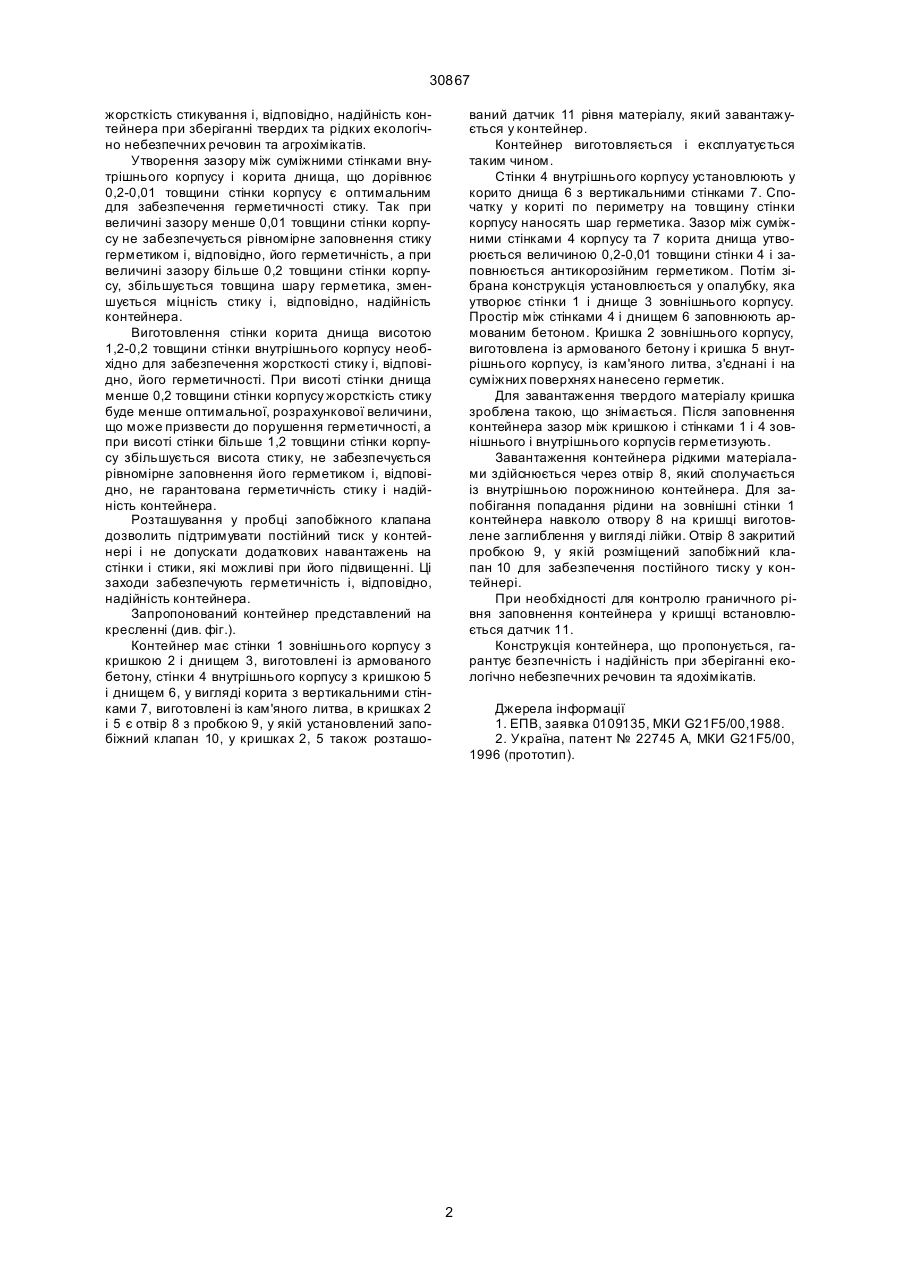

1. Контейнер для зберігання ядохімікатів та екологічно небезпечних речовин, який має зовнішній корпус із стінками, кришкою і днищем, виготов 30867 жорсткість стикування і, відповідно, надійність контейнера при зберіганні твердих та рідких екологічно небезпечних речовин та агрохімікатів. Утворення зазору між суміжними стінками внутрішнього корпусу і корита днища, що дорівнює 0,2-0,01 товщини стінки корпусу є оптимальним для забезпечення герметичності стику. Так при величині зазору менше 0,01 товщини стінки корпусу не забезпечується рівномірне заповнення стику герметиком і, відповідно, його герметичність, а при величині зазору більше 0,2 товщини стінки корпусу, збільшується товщина шару герметика, зменшується міцність стику і, відповідно, надійність контейнера. Виготовлення стінки корита днища висотою 1,2-0,2 товщини стінки внутрішнього корпусу необхідно для забезпечення жорсткості стику і, відповідно, його герметичності. При висоті стінки днища менше 0,2 товщини стінки корпусу жорсткість стику буде менше оптимальної, розрахункової величини, що може призвести до порушення герметичності, а при висоті стінки більше 1,2 товщини стінки корпусу збільшується висота стику, не забезпечується рівномірне заповнення його герметиком і, відповідно, не гарантована герметичність стику і надійність контейнера. Розташування у пробці запобіжного клапана дозволить підтримувати постійний тиск у контейнері і не допускати додаткових навантажень на стінки і стики, які можливі при його підвищенні. Ці заходи забезпечують герметичність і, відповідно, надійність контейнера. Запропонований контейнер представлений на кресленні (див. фіг.). Контейнер має стінки 1 зовнішнього корпусу з кришкою 2 і днищем 3, виготовлені із армованого бетону, стінки 4 внутрішнього корпусу з кришкою 5 і днищем 6, у вигляді корита з вертикальними стінками 7, виготовлені із кам'яного литва, в кришках 2 і 5 є отвір 8 з пробкою 9, у якій установлений запобіжний клапан 10, у кришках 2, 5 також розташо ваний датчик 11 рівня матеріалу, який завантажується у контейнер. Контейнер виготовляється і експлуатується таким чином. Стінки 4 внутрішнього корпусу установлюють у корито днища 6 з вертикальними стінками 7. Спочатку у кориті по периметру на товщину стінки корпусу наносять шар герметика. Зазор між суміжними стінками 4 корпусу та 7 корита днища утворюється величиною 0,2-0,01 товщини стінки 4 і заповнюється антикорозійним герметиком. Потім зібрана конструкція установлюється у опалубку, яка утворює стінки 1 і днище 3 зовнішнього корпусу. Простір між стінками 4 і днищем 6 заповнюють армованим бетоном. Кришка 2 зовнішнього корпусу, виготовлена із армованого бетону і кришка 5 внутрішнього корпусу, із кам'яного литва, з'єднані і на суміжних поверхнях нанесено герметик. Для завантаження твердого матеріалу кришка зроблена такою, що знімається. Після заповнення контейнера зазор між кришкою і стінками 1 і 4 зовнішнього і внутрішнього корпусів герметизують. Завантаження контейнера рідкими матеріалами здійснюється через отвір 8, який сполучається із внутрішньою порожниною контейнера. Для запобігання попадання рідини на зовнішні стінки 1 контейнера навколо отвору 8 на кришці виготовлене заглиблення у вигляді лійки. Отвір 8 закритий пробкою 9, у якій розміщений запобіжний клапан 10 для забезпечення постійного тиску у контейнері. При необхідності для контролю граничного рівня заповнення контейнера у кришці встановлюється датчик 11. Конструкція контейнера, що пропонується, гарантує безпечність і надійність при зберіганні екологічно небезпечних речовин та ядохімікатів. Джерела інформації 1. ЕПВ, заявка 0109135, МКИ G21F5/00,1988. 2. Україна, патент № 22745 A, МКИ G21F5/00, 1996 (прототип). 2 30867 Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 3
