Транспортер-очисник коренеплодів
Номер патенту: 40719
Опубліковано: 27.04.2009
Автори: Гуменюк Олена Олексіївна, Фльонц Ігор Володимирович, Павелчак Ольга Богданівна
Формула / Реферат
Транспортер-очисник коренеплодів, що містить раму, на якій встановлений ведучий і ведений барабани, на яких розташоване пруткове полотно із закріпленими на ньому групами скребків, котре опирається на стаціонарні та натяжні ролики, який відрізняється тим, що кожна група скребків виконана з різними відстанями між скребками, причому в напрямку переміщення коренеплодів сусідні групи скребків розташовані таким чином, що скребки з меншими відстанями між собою розташовані навпроти скребків з більшими відстанями між собою.
Текст

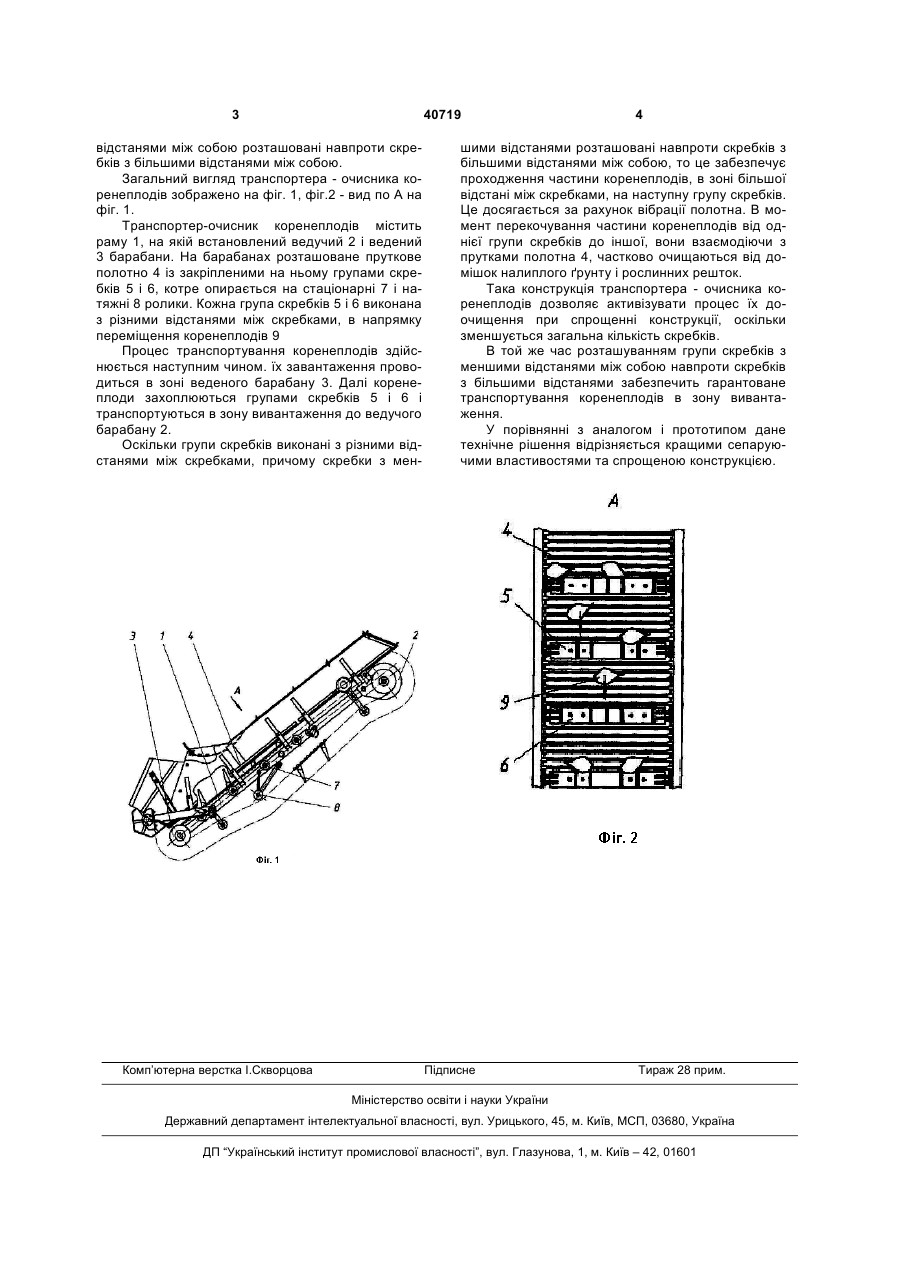

Транспортер-очисник коренеплодів, що містить раму, на якій встановлений ведучий і ведений 3 40719 відстанями між собою розташовані навпроти скребків з більшими відстанями між собою. Загальний вигляд транспортера - очисника коренеплодів зображено на фіг. 1, фіг.2 - вид по А на фіг. 1. Транспортер-очисник коренеплодів містить раму 1, на якій встановлений ведучий 2 і ведений 3 барабани. На барабанах розташоване пруткове полотно 4 із закріпленими на ньому групами скребків 5 і 6, котре опирається на стаціонарні 7 і натяжні 8 ролики. Кожна група скребків 5 і 6 виконана з різними відстанями між скребками, в напрямку переміщення коренеплодів 9 Процес транспортування коренеплодів здійснюється наступним чином. їх завантаження проводиться в зоні веденого барабану 3. Далі коренеплоди захоплюються групами скребків 5 і 6 і транспортуються в зону вивантаження до ведучого барабану 2. Оскільки групи скребків виконані з різними відстанями між скребками, причому скребки з мен Комп’ютерна верстка І.Скворцова 4 шими відстанями розташовані навпроти скребків з більшими відстанями між собою, то це забезпечує проходження частини коренеплодів, в зоні більшої відстані між скребками, на наступну групу скребків. Це досягається за рахунок вібрації полотна. В момент перекочування частини коренеплодів від однієї групи скребків до іншої, вони взаємодіючи з прутками полотна 4, частково очищаються від домішок налиплого ґрунту і рослинних решток. Така конструкція транспортера - очисника коренеплодів дозволяє активізувати процес їх доочищення при спрощенні конструкції, оскільки зменшується загальна кількість скребків. В той же час розташуванням групи скребків з меншими відстанями між собою навпроти скребків з більшими відстанями забезпечить гарантоване транспортування коренеплодів в зону вивантаження. У порівнянні з аналогом і прототипом дане технічне рішення відрізняється кращими сепаруючими властивостями та спрощеною конструкцією. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюConveyer-cleaner of tuberous roots
Автори англійськоюFlionts Ihor Volodymyrovych, Humeniuk Olena Oleksiivna, Pavelchak Olha Bohdanivna
Назва патенту російськоюТранспортер-очиститель корнеплодов
Автори російськоюФлёнц Игорь Владимирович, Гуменюк Елена Алексеевна, Павелчак Ольга Богдановна
МПК / Мітки
МПК: A01D 27/00
Мітки: транспортер-очисник, коренеплодів
