Роторно-пульсаційний апарат

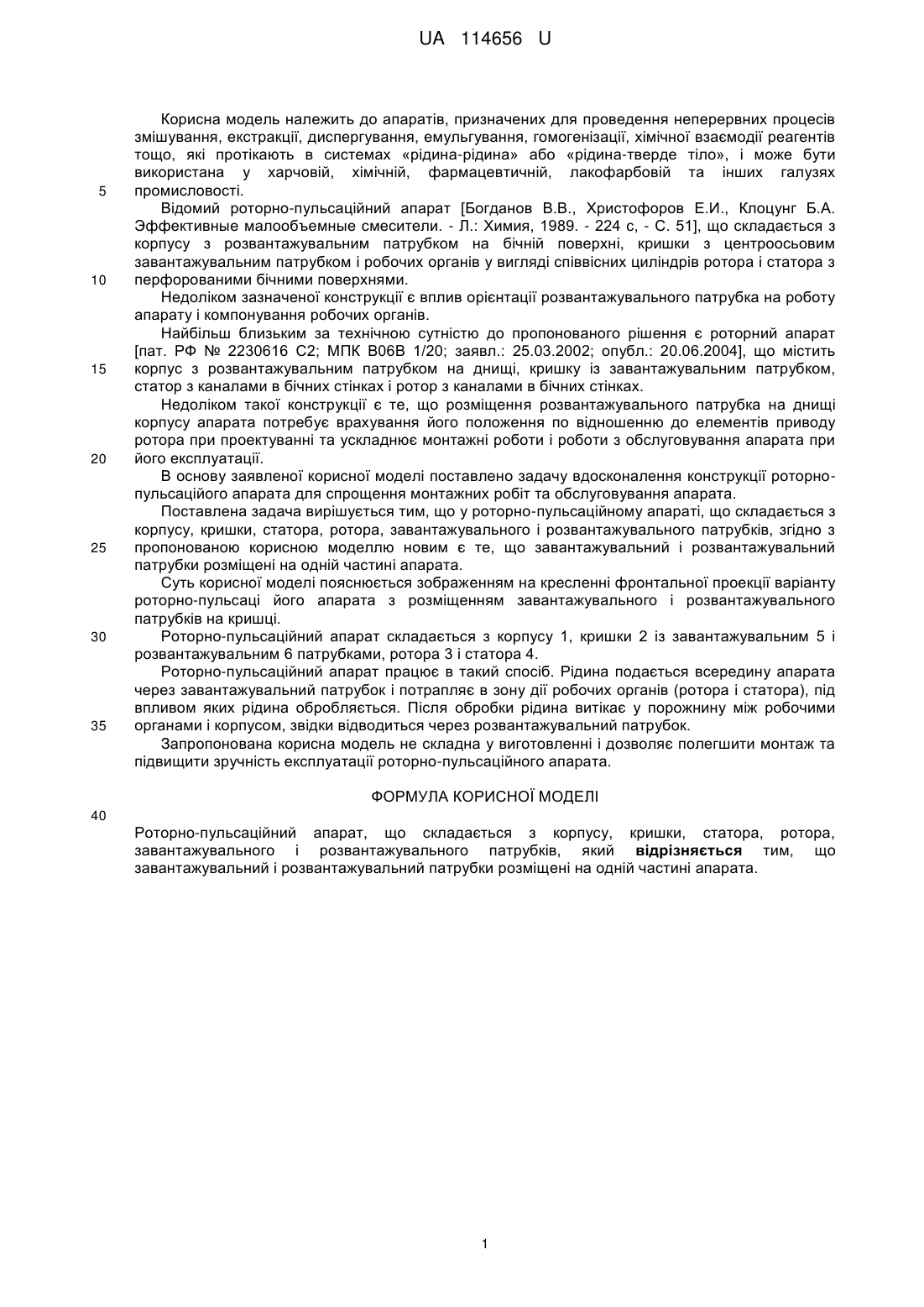

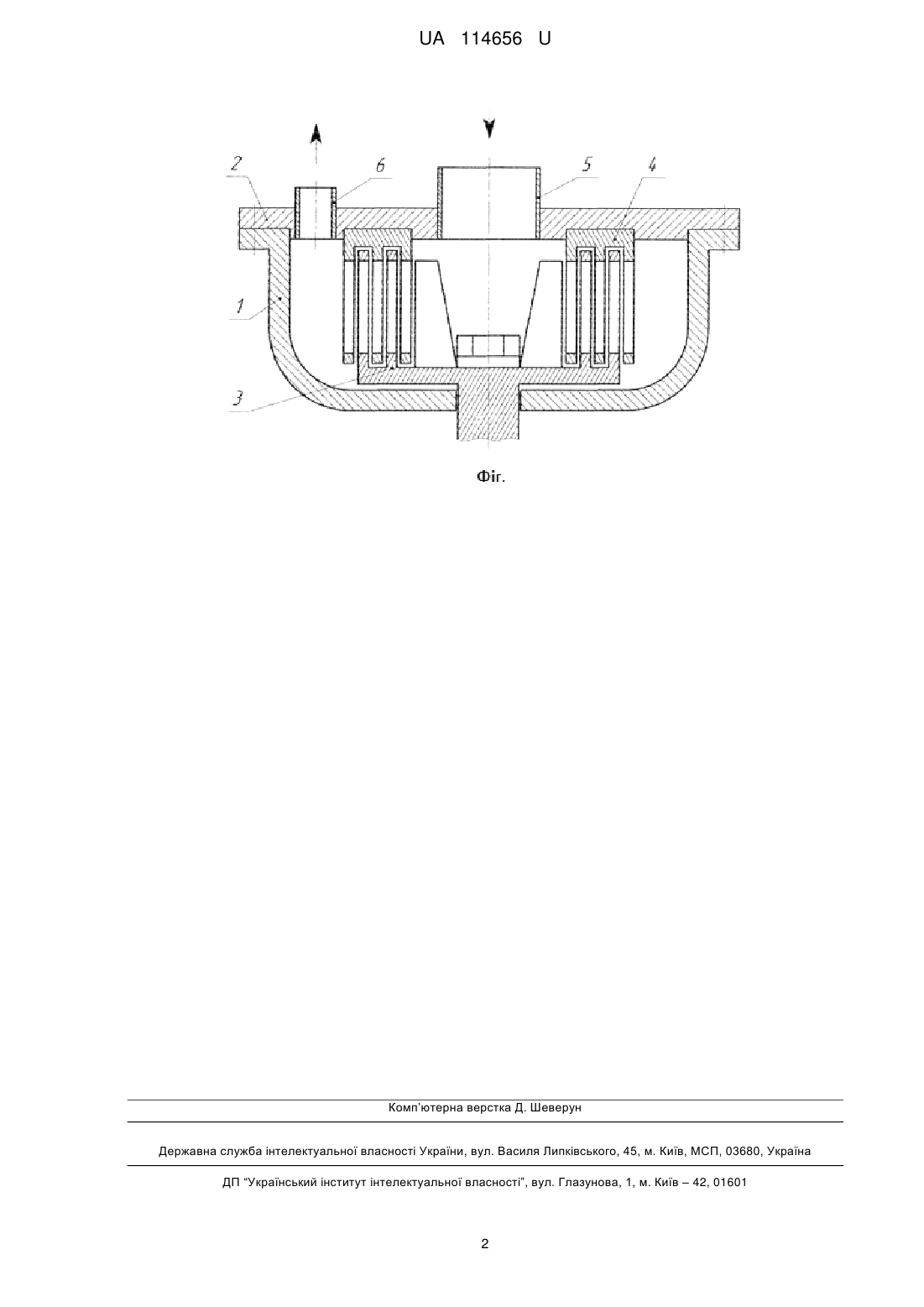

Реферат: Роторно-пульсаційний апарат складається з корпусу, кришки, статора, ротора, завантажувального і розвантажувального патрубків. Завантажувальний і розвантажувальний патрубки розміщені на одній частині апарата. UA 114656 U (54) РОТОРНО-ПУЛЬСАЦІЙНИЙ АПАРАТ UA 114656 U UA 114656 U 5 10 15 20 25 30 35 Корисна модель належить до апаратів, призначених для проведення неперервних процесів змішування, екстракції, диспергування, емульгування, гомогенізації, хімічної взаємодії реагентів тощо, які протікають в системах «рідина-рідина» або «рідина-тверде тіло», і може бути використана у харчовій, хімічній, фармацевтичній, лакофарбовій та інших галузях промисловості. Відомий роторно-пульсаційний апарат [Богданов В.В., Христофоров Е.И., Клоцунг Б.А. Эффективные малообъемные смесители. - Л.: Химия, 1989. - 224 с, - С. 51], що складається з корпусу з розвантажувальним патрубком на бічній поверхні, кришки з центроосьовим завантажувальним патрубком і робочих органів у вигляді співвісних циліндрів ротора і статора з перфорованими бічними поверхнями. Недоліком зазначеної конструкції є вплив орієнтації розвантажувального патрубка на роботу апарату і компонування робочих органів. Найбільш близьким за технічною сутністю до пропонованого рішення є роторний апарат [пат. РФ № 2230616 С2; МПК В06В 1/20; заявл.: 25.03.2002; опубл.: 20.06.2004], що містить корпус з розвантажувальним патрубком на днищі, кришку із завантажувальним патрубком, статор з каналами в бічних стінках і ротор з каналами в бічних стінках. Недоліком такої конструкції є те, що розміщення розвантажувального патрубка на днищі корпусу апарата потребує врахування його положення по відношенню до елементів приводу ротора при проектуванні та ускладнює монтажні роботи і роботи з обслуговування апарата при його експлуатації. В основу заявленої корисної моделі поставлено задачу вдосконалення конструкції роторнопульсаційого апарата для спрощення монтажних робіт та обслуговування апарата. Поставлена задача вирішується тим, що у роторно-пульсаційному апараті, що складається з корпусу, кришки, статора, ротора, завантажувального і розвантажувального патрубків, згідно з пропонованою корисною моделлю новим є те, що завантажувальний і розвантажувальний патрубки розміщені на одній частині апарата. Суть корисної моделі пояснюється зображенням на кресленні фронтальної проекції варіанту роторно-пульсаці його апарата з розміщенням завантажувального і розвантажувального патрубків на кришці. Роторно-пульсаційний апарат складається з корпусу 1, кришки 2 із завантажувальним 5 і розвантажувальним 6 патрубками, ротора 3 і статора 4. Роторно-пульсаційний апарат працює в такий спосіб. Рідина подається всередину апарата через завантажувальний патрубок і потрапляє в зону дії робочих органів (ротора і статора), під впливом яких рідина обробляється. Після обробки рідина витікає у порожнину між робочими органами і корпусом, звідки відводиться через розвантажувальний патрубок. Запропонована корисна модель не складна у виготовленні і дозволяє полегшити монтаж та підвищити зручність експлуатації роторно-пульсаційного апарата. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Роторно-пульсаційний апарат, що складається з корпусу, кришки, статора, ротора, завантажувального і розвантажувального патрубків, який відрізняється тим, що завантажувальний і розвантажувальний патрубки розміщені на одній частині апарата. 1 UA 114656 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
