Роторно-пульсаційний апарат

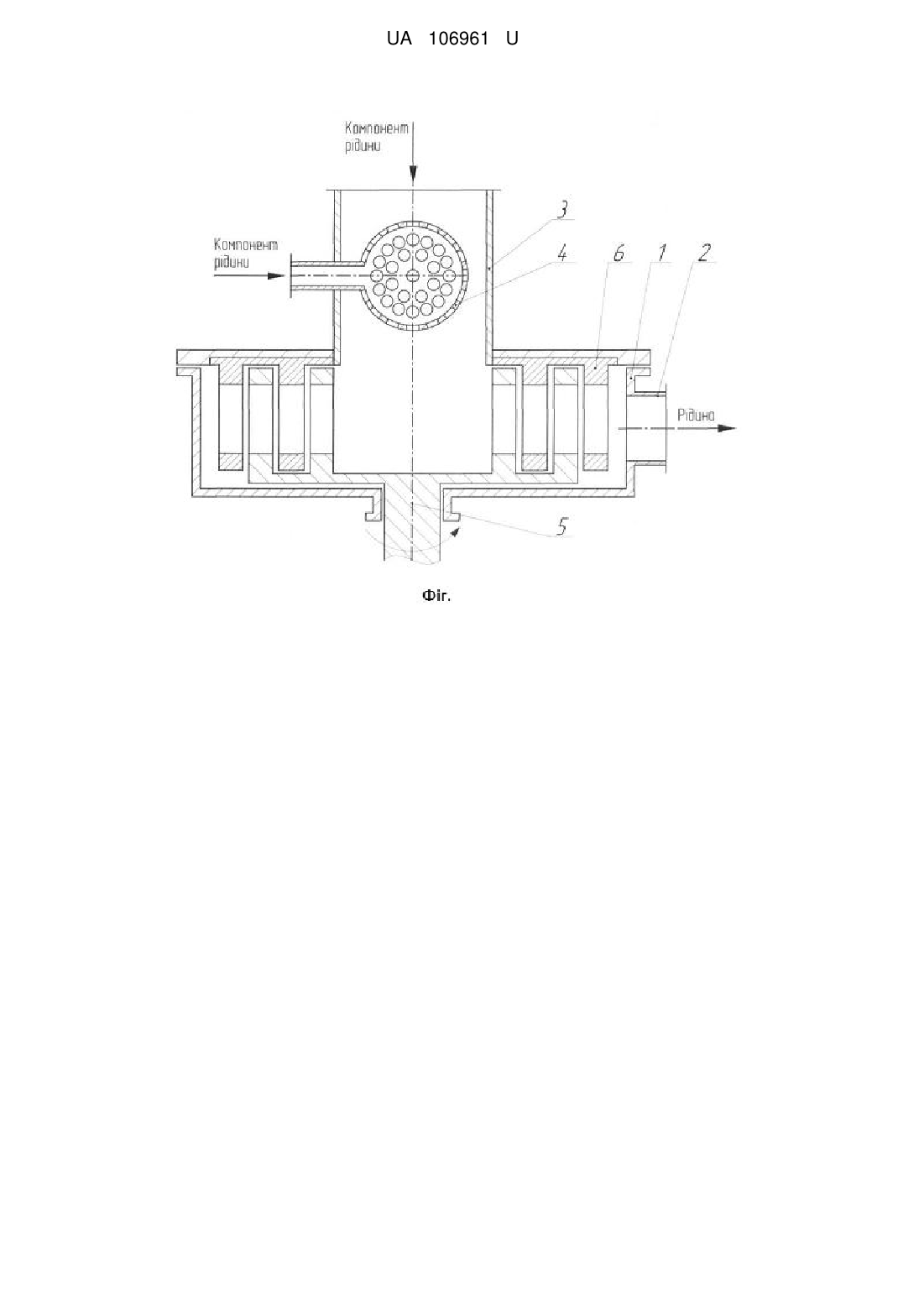

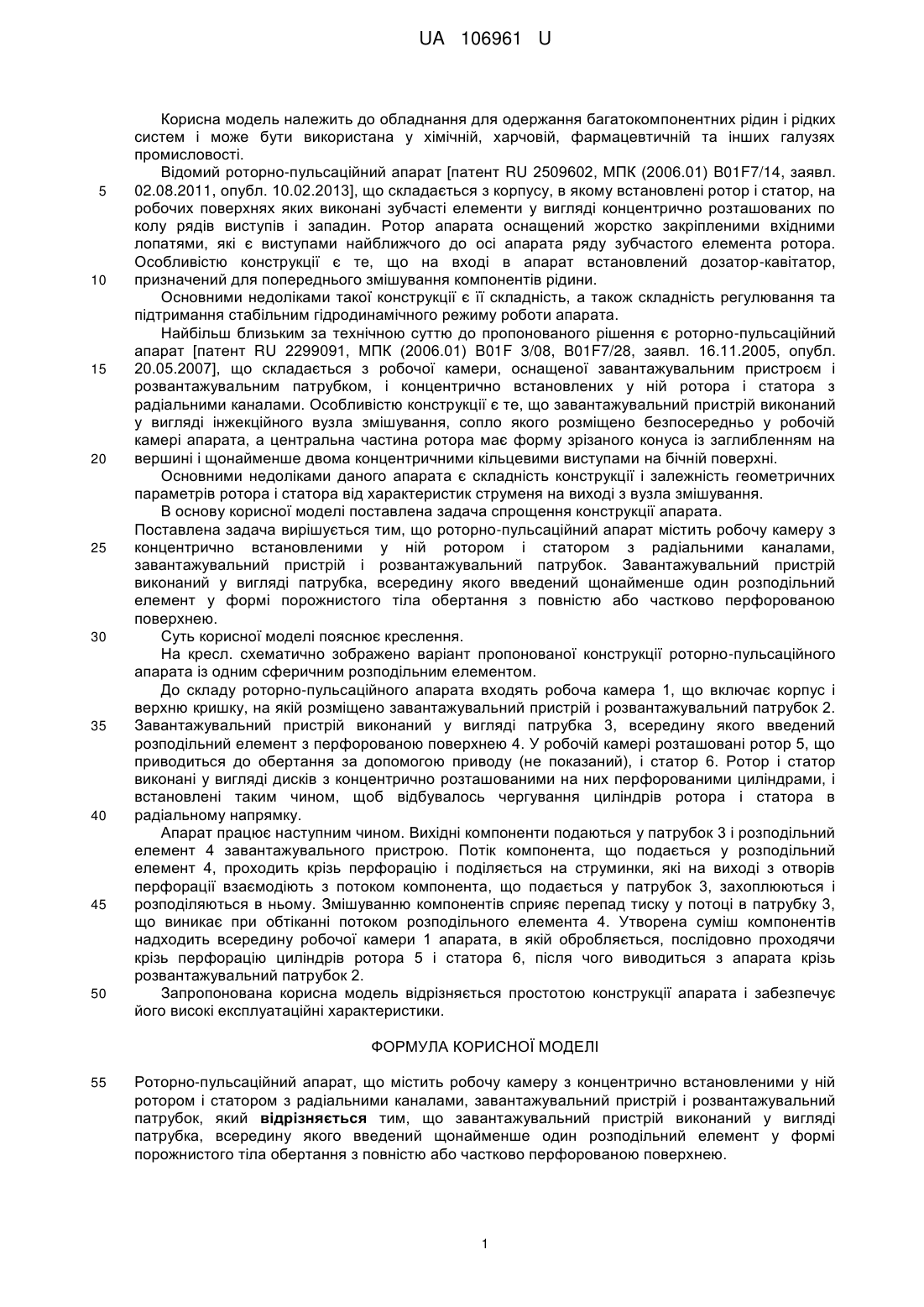

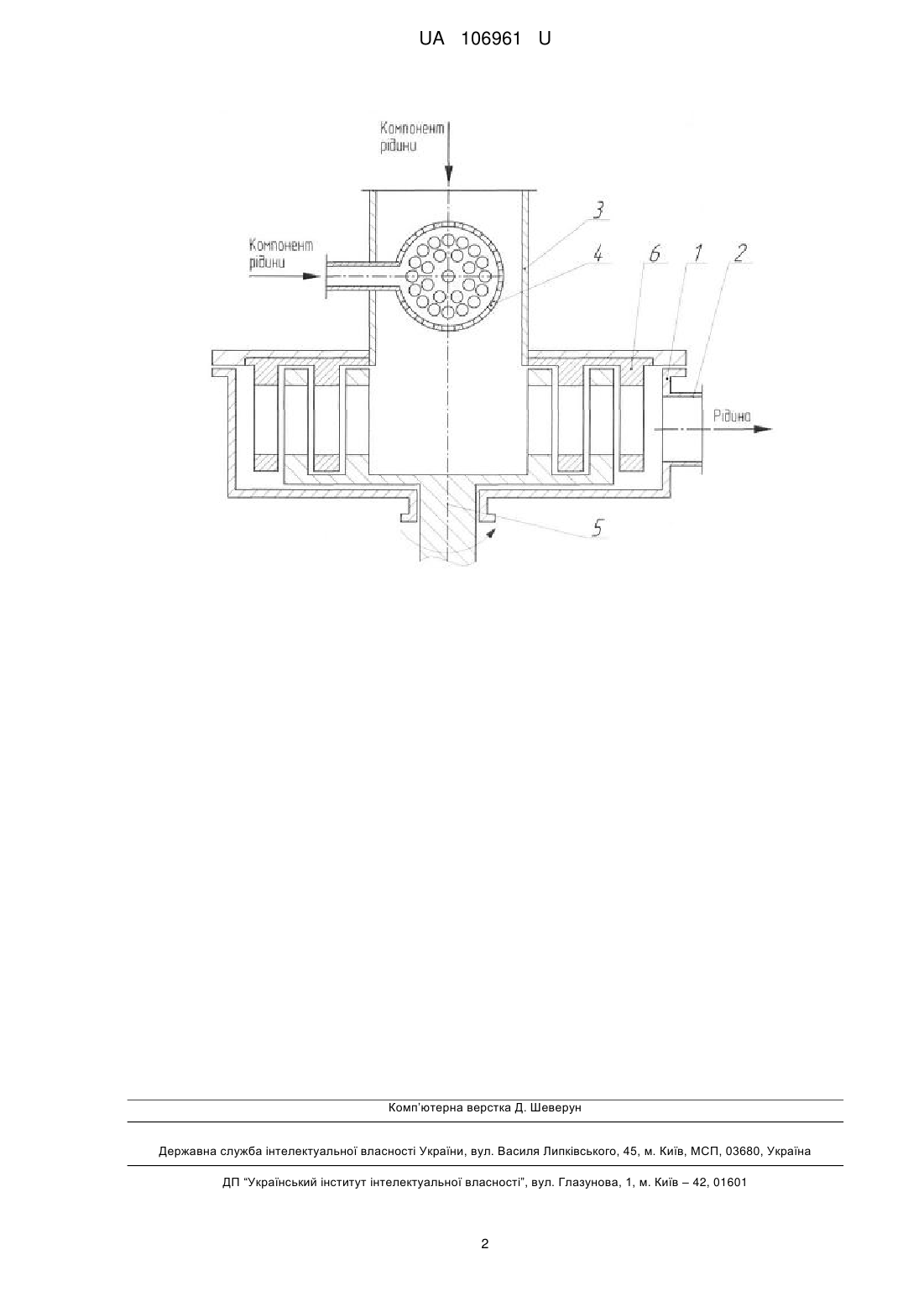

Реферат: Роторно-пульсаційний апарат містить робочу камеру з концентрично встановленими у ній ротором і статором з радіальними каналами, завантажувальний пристрій і розвантажувальний патрубок. Завантажувальний пристрій виконаний у вигляді патрубка, всередину якого введений щонайменше один розподільний елемент у формі порожнистого тіла обертання з повністю або частково перфорованою поверхнею. UA 106961 U (54) РОТОРНО-ПУЛЬСАЦІЙНИЙ АПАРАТ UA 106961 U UA 106961 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для одержання багатокомпонентних рідин і рідких систем і може бути використана у хімічній, харчовій, фармацевтичній та інших галузях промисловості. Відомий роторно-пульсаційний апарат [патент RU 2509602, МПК (2006.01) B01F7/14, заявл. 02.08.2011, опубл. 10.02.2013], що складається з корпусу, в якому встановлені ротор і статор, на робочих поверхнях яких виконані зубчасті елементи у вигляді концентрично розташованих по колу рядів виступів і западин. Ротор апарата оснащений жорстко закріпленими вхідними лопатями, які є виступами найближчого до осі апарата ряду зубчастого елемента ротора. Особливістю конструкції є те, що на вході в апарат встановлений дозатор-кавітатор, призначений для попереднього змішування компонентів рідини. Основними недоліками такої конструкції є її складність, а також складність регулювання та підтримання стабільним гідродинамічного режиму роботи апарата. Найбільш близьким за технічною суттю до пропонованого рішення є роторно-пульсаційний апарат [патент RU 2299091, МПК (2006.01) B01F 3/08, B01F7/28, заявл. 16.11.2005, опубл. 20.05.2007], що складається з робочої камери, оснащеної завантажувальним пристроєм і розвантажувальним патрубком, і концентрично встановлених у ній ротора і статора з радіальними каналами. Особливістю конструкції є те, що завантажувальний пристрій виконаний у вигляді інжекційного вузла змішування, сопло якого розміщено безпосередньо у робочій камері апарата, а центральна частина ротора має форму зрізаного конуса із заглибленням на вершині і щонайменше двома концентричними кільцевими виступами на бічній поверхні. Основними недоліками даного апарата є складність конструкції і залежність геометричних параметрів ротора і статора від характеристик струменя на виході з вузла змішування. В основу корисної моделі поставлена задача спрощення конструкції апарата. Поставлена задача вирішується тим, що роторно-пульсаційний апарат містить робочу камеру з концентрично встановленими у ній ротором і статором з радіальними каналами, завантажувальний пристрій і розвантажувальний патрубок. Завантажувальний пристрій виконаний у вигляді патрубка, всередину якого введений щонайменше один розподільний елемент у формі порожнистого тіла обертання з повністю або частково перфорованою поверхнею. Суть корисної моделі пояснює креслення. На кресл. схематично зображено варіант пропонованої конструкції роторно-пульсаційного апарата із одним сферичним розподільним елементом. До складу роторно-пульсаційного апарата входять робоча камера 1, що включає корпус і верхню кришку, на якій розміщено завантажувальний пристрій і розвантажувальний патрубок 2. Завантажувальний пристрій виконаний у вигляді патрубка 3, всередину якого введений розподільний елемент з перфорованою поверхнею 4. У робочій камері розташовані ротор 5, що приводиться до обертання за допомогою приводу (не показаний), і статор 6. Ротор і статор виконані у вигляді дисків з концентрично розташованими на них перфорованими циліндрами, і встановлені таким чином, щоб відбувалось чергування циліндрів ротора і статора в радіальному напрямку. Апарат працює наступним чином. Вихідні компоненти подаються у патрубок 3 і розподільний елемент 4 завантажувального пристрою. Потік компонента, що подається у розподільний елемент 4, проходить крізь перфорацію і поділяється на струминки, які на виході з отворів перфорації взаємодіють з потоком компонента, що подається у патрубок 3, захоплюються і розподіляються в ньому. Змішуванню компонентів сприяє перепад тиску у потоці в патрубку 3, що виникає при обтіканні потоком розподільного елемента 4. Утворена суміш компонентів надходить всередину робочої камери 1 апарата, в якій обробляється, послідовно проходячи крізь перфорацію циліндрів ротора 5 і статора 6, після чого виводиться з апарата крізь розвантажувальний патрубок 2. Запропонована корисна модель відрізняється простотою конструкції апарата і забезпечує його високі експлуатаційні характеристики. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Роторно-пульсаційний апарат, що містить робочу камеру з концентрично встановленими у ній ротором і статором з радіальними каналами, завантажувальний пристрій і розвантажувальний патрубок, який відрізняється тим, що завантажувальний пристрій виконаний у вигляді патрубка, всередину якого введений щонайменше один розподільний елемент у формі порожнистого тіла обертання з повністю або частково перфорованою поверхнею. 1 UA 106961 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
