Спосіб створення протипожежної водойми

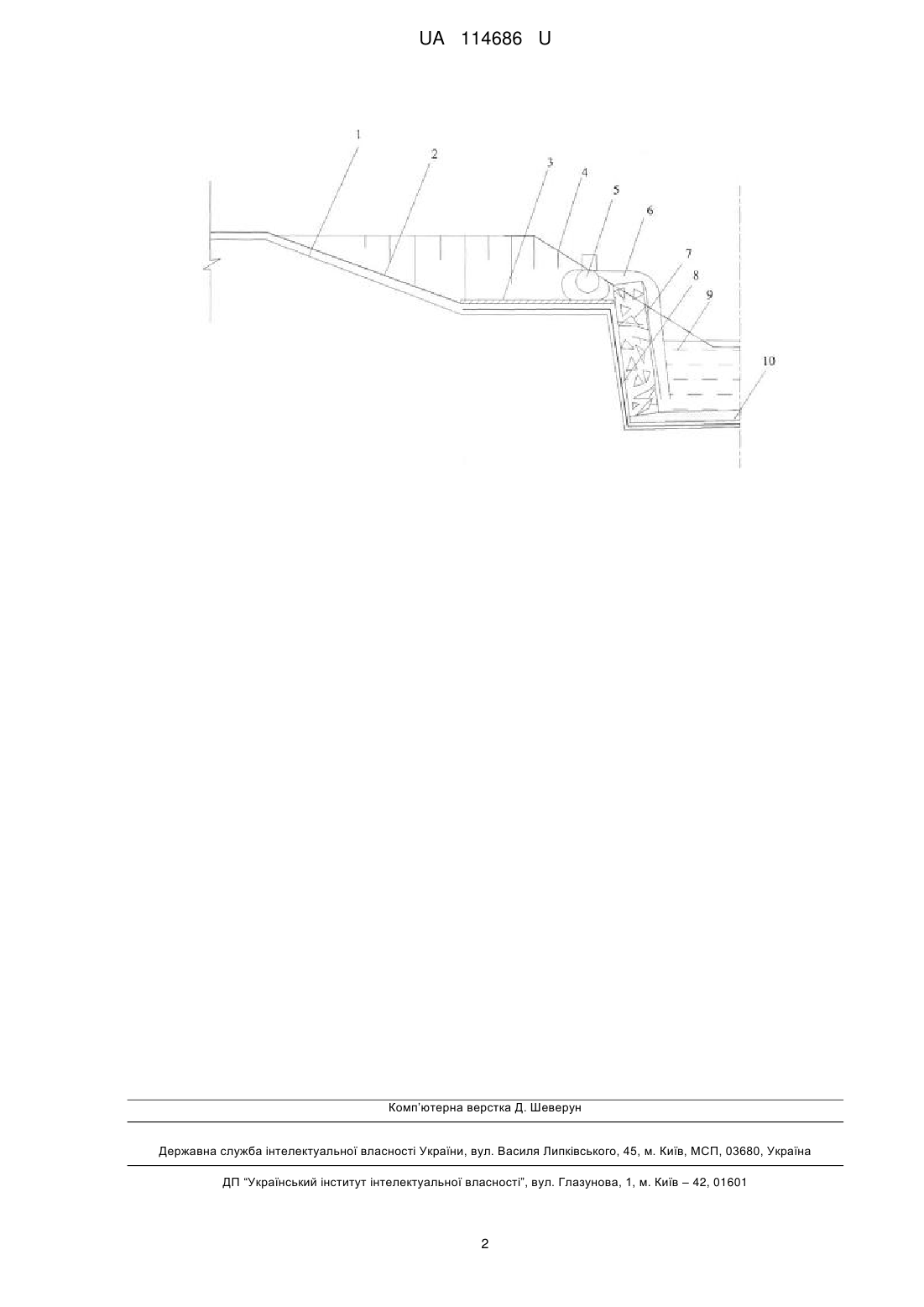

Реферат: Спосіб створення протипожежної водойми, при якому протипожежні водойми улаштовують на дні і укосах існуючих меліоративних каналів і там же обладнують майданчик для заїзду пожежного транспорту або встановлення водозабірного насосу. На укосі каналу облаштовують з'їзд для транспорту, а вертикальні стінки водойми укріплюють залізобетонними плитами або габіонами. На дні каналу вкладають геотекстиль та піщану підготовку. UA 114686 U (12) UA 114686 U UA 114686 U 5 10 15 20 25 30 35 40 Корисна модель належить до області пожежної безпеки і може бути використана при гасінні пожеж, які виникають як на територіях меліоративних систем, так і на прилеглих територіях. При гасінні пожеж часто постає проблема з водопостачанням та подачею води у великих обсягах до осередку займання. У посушливі періоди у багатьох каналах меліоративних систем вода практично відсутня, що унеможливлює забір води для цілей пожежогасіння. За цих обставин, як джерела протипожежного водопостачання, рекомендується використовувати водосховища, водоприймачі та канали осушувальних систем, а також трубопроводи осушувально-зрошувальних систем. Найбільш близькою за технічною суттю та результатом, який досягається, є корисна модель "Способ тушения пожара на лесных и торфовых массивах" (Патент России на изобретение № 2594148, А62С 3/02, опубл. бюл. № 22, 2016 р.), що складається з котлованів в межах впливу підземних ґрунтових вод у безпосередній близькості до річок, озер і водосховищ, які викопують на глибину закладання водозбірних дренажних трубопроводів, улаштованих лінійно. У котлованах встановлюють дренажні насоси, які з'єднані напірними лініями з колодяземгасником з автоматичним регулятором рівня води нижнього б'єфу. Далі колодязь-гасник з'єднують з трубопроводом, в кінці якого влаштовують колодязь-розподільник поблизу об'єкта гасіння пожежі. При цьому колодязь-розподільник попередньо обмотують геотекстилем, а потім використовують пересувну автономну станцію і подають під напором воду в напірні променеві трубопроводи, які з'єднують з кільцевим напірним трубопроводом через вузли і подають в трубопровідну систему. Недоліком такого комплексу інженерних споруд є великі затрати коштів на його будівництво та значна віддаленість від місця займання. В основу корисної моделі покладено спосіб створення протипожежної водойми з використанням підземних вод для гасіння пожеж із забором води на місці або поблизу місця займання на торфових ґрунтах в заплавах річок. Поставлена задача вирішується тим, що протипожежні водойми улаштовують на дні і укосах існуючих меліоративних каналів і там же обладнують майданчик для заїзду пожежного транспорту або встановлення водозабірного насосу. На укосі каналу облаштовують з'їзд для транспорту, а вертикальні стінки водойми укріплюють залізобетонними плитами або габіонами. На дні каналу вкладають геотекстиль та піщану підготовку. На кресленні зображено поперечний переріз протипожежної водойми: 1 - з'їзд для транспорту, 2 - тверде покриття, 3 - майданчик, 4 - укіс осушувального каналу, 5 - насос, 6 водозабірний трубопровід, 7 - кріплення стінок водойми (палі, залізобетонні плити, габіони), 8 геотекстиль, 9 - водойма, 10 - піщана підготовка. Запропонована корисна модель забезпечує джерелами водопостачання для цілей пожежогасіння безпосередньо в районі осередків займання, які своєчасно подають воду, акумулюють необхідний об'єм води в каналах на меліоративних системах та збільшують обводнення заплавних торфовищ. В ході розробки проектів осушувальних систем слід передбачати облаштування протипожежних водойм, за умови, якщо діючі джерела не забезпечують розрахункову потребу у воді для цілей пожежогасіння, що часто трапляється у маловодні періоди та під час посух. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб створення протипожежної водойми, який відрізняється тим, що протипожежні водойми улаштовують на дні і укосах існуючих меліоративних каналів і там же обладнують майданчик для заїзду пожежного транспорту або встановлення водозабірного насосу, на укосі каналу облаштовують з'їзд для транспорту, а вертикальні стінки водойми укріплюють залізобетонними плитами або габіонами, на дні каналу вкладають геотекстиль та піщану підготовку. 1 UA 114686 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
