Спосіб одержання газоподібного сірководню із вод природної водойми

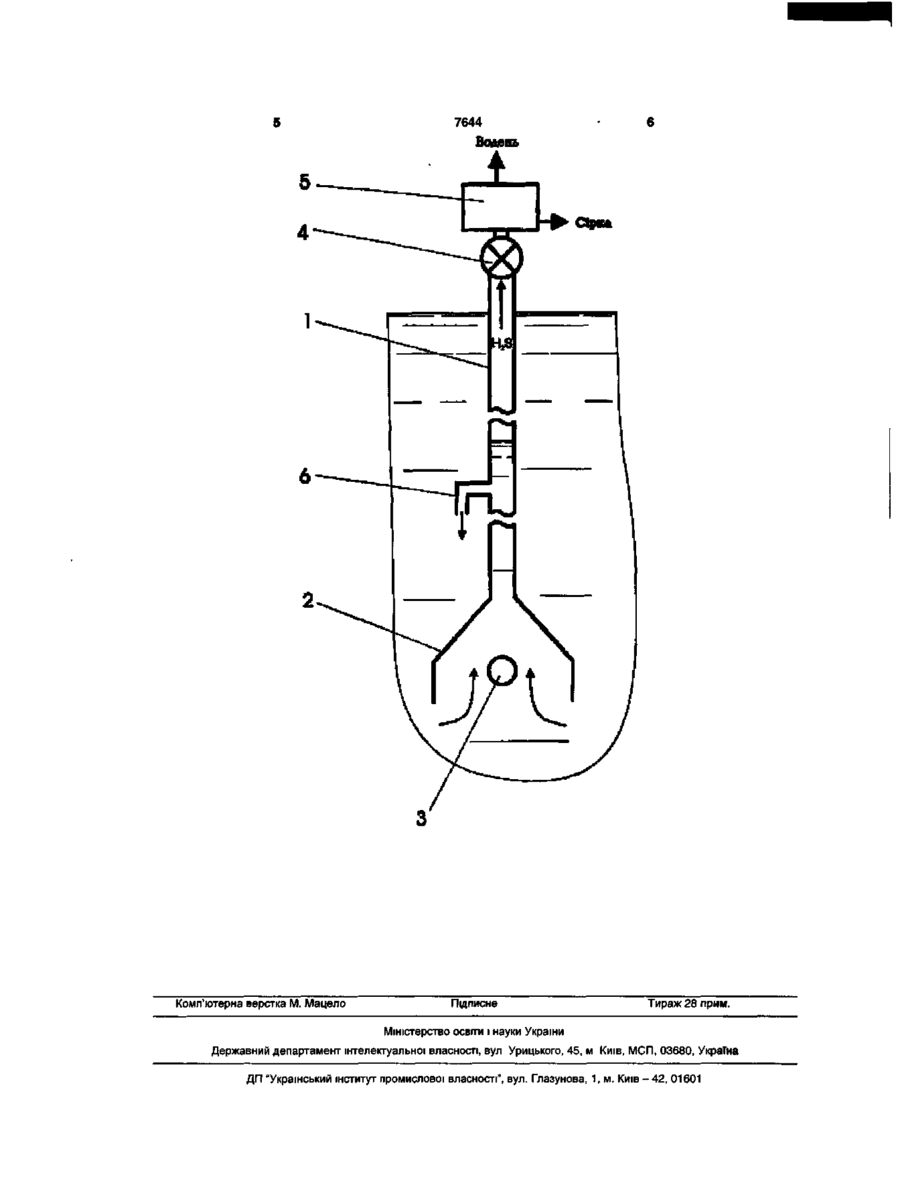

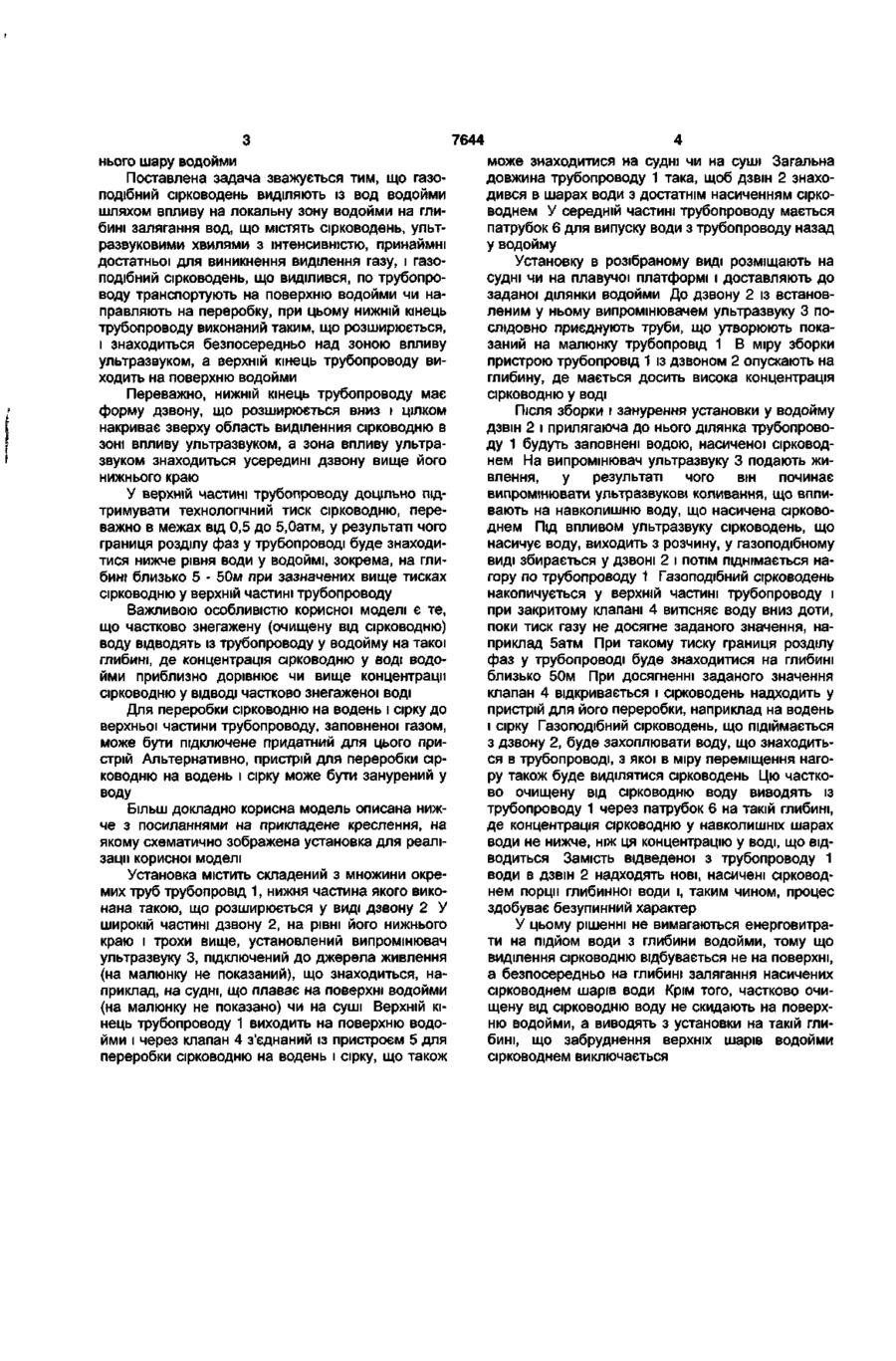

1 Спосіб одержання газоподібного сірководню із вод природної водойми, який відрізняється тим, що газоподібний сірководень виділяють із вод водойми, що містять сірководень, шляхом впливу на локальну зону водойми на глибині залягання вод, що містять сірководень, ультразвуковими хвилями з інтенсивністю, принаймні достатньою для виникнення газовиділення, і газоподібний сірководень, що виділився, транспортують за допомогою трубопроводу на поверхню водойми чи направляють на переробку, при цьому нижній кінець трубопроводу знаходиться безпосередньо над зоною впливу ультразвуком, а верхній кінець трубопроводу виходить на поверхню водойми 2 Спосіб за п 1, який відрізняється тим, що нижній кінець трубопроводу має форму дзвона, що розширюється вниз і цілком накриває зверху область виділення сірководню в зоні впливу ультразвуком 3 Спосіб за п 1, який відрізняється тим, що верхня частина трубопроводу заповнена газом під тиском вище атмосферного, переважно 0,5-5,0 атм, а нижня частина трубопроводу заповнена частково знегаженою водою 4 Спосіб за п 1, який відрізняється тим, що частково знегажену воду відводять із трубопроводу у водойму на глибині, де концентрація сірководню у воді водойми приблизно дорівнює чи вище концентрації сірководню у ВІДВОДІ частково знегаженої води 5 Спосіб за одним з пп 1-4, який відрізняється тим, що до верхньої частини трубопроводу, заповненої газом, підключений пристрій для переробки сірководню на водень і сірку 6 Спосіб за п 5, який відрізняється тим, що пристрій для переробки сірководню на водень і сірку занурений у воду на глибину 5-50 м Корисна модель відноситься до технології одержання сірководню з вод природних водоймів і може бути використаний як для очищення природних водоймів, забруднених сірководнем, так і для видобутку сірководню як цільовий продукт у промислових масштабах з наступною переробкою рхні вод, що містять сірководень, і виділення з них сірководню з наступним розкладанням його на елементи, який відрізняється тим, що підйом води здійснюють вертикальним трубопроводом, у нижній частині якого установлені вертикальні пластини активованого алюмінію, а розкладання сірководню на елементи здійснюють у електролізері Недоліком цього способу є необхідність підйому насиченої сірководнем води на поверхню водойми, що вимагає визначених енерговитрат Крім того, технічно складно й економічно невигідно цілком витягти сірководень з води, тому вода, що скидається назад у водойму, буде містити деяку КІЛЬКІСТЬ сірководню і, таким чином, отруювати цим з єднанням чисті верхні шари водойми, що буде згубно позначатися на його флорі і фауні Задачею цієї корисної моделі є створення способу, що дозволить витягти сірководень із глибинних шарів водойми при мінімальних енергетичних витратах і без погрози отруєння сірководнем верх його на водень і сірку чи на ІНШІ ХІМІЧНІ сполуки Відомо, ЩО ВОДИ Мертвого, Червоного і Чорного морів уже на невеликій глибині містять високі концентрації сірководню Так, верхня границя вод з концентрацією сірководню до 13мг на літр у Чорному морі досягає глибини близько 80 метрів і згодом піднімається Вихід сірководню на поверхню грозить його запаленням і екологічною катастрофою, що приведе до загибелі організмів, що живуть у море, і випаданню рясних кислотних дощів на навколишню водойму сушу У патенті Російської Федерації № 2123476, 1998р, описаний спосіб очищення природних водойм від сірководню, що включає підйом до пове ^Г СО |Ч» р С^ ] ^ ^D оГ w 7644 нього шару водойми Поставлена задача зважується тим, що газоподібний сірководень виділяють із вод водойми шляхом впливу на локальну зону водойми на глибині залягання вод, що містять сірководень, ультразвуковими хвилями з інтенсивністю, принаймні достатньої для виникнення виділення газу, і газоподібний сірководень, що виділився, по трубопроводу транспортують на поверхню водойми чи направляють на переробку, при цьому нижній кінець трубопроводу виконаний таким, що розширюється, і знаходиться безпосередньо над зоною впливу ультразвуком, а верхній кінець трубопроводу виходить на поверхню водойми Переважно, нижній кінець трубопроводу має форму дзвону, що розширюється вниз і цілком накриває зверху область видшенния сірководню в зоні впливу ультразвуком, а зона впливу ультразвуком знаходиться усередині дзвону вище його нижнього краю У верхній частині трубопроводу доцільно підтримувати технологічний тиск сірководню, переважно в межах від 0,5 до 5,0атм, у результаті чого границя розділу фаз у трубопроводі буде знаходитися нижче рівня води у водоймі, зокрема, на глибині близько 5 - 50м при зазначених вище тисках сірководню у верхній частині трубопроводу Важливою особливістю корисної моделі є те, що частково знегажену (очищену від сірководню) воду відводять із трубопроводу у водойму на такої глибині, де концентрація сірководню у воді водойми приблизно дорівнює чи вище концентрації сірководню у ВІДВОДІ частково знегаженої воді Для переробки сірководню на водень і сірку до верхньої частини трубопроводу, заповненої газом, може бути підключене придатний для цього пристрій Альтернативно, пристрій для переробки сірководню на водень і сірку може бути занурений у воду Більш докладно корисна модель описана нижче з посиланнями на прикладене креслення, на якому схематично зображена установка для реалізації корисної моделі Установка містить складений з множини окремих труб трубопровід 1, нижня частина якого виконана такою, що розширюється у виді дзвону 2 У широкій частині дзвону 2, на рівні його нижнього краю і трохи вище, установлений випромінювач ультразвуку 3, підключений до джерела живлення (на малюнку не показаний), що знаходиться, наприклад, на судні, що плаває на поверхні водойми (на малюнку не показано) чи на суші Верхній кінець трубопроводу 1 виходить на поверхню водойми і через клапан 4 з'єднаний із пристроєм 5 для переробки сірководню на водень і сірку, що також може знаходитися на судні чи на суші Загальна довжина трубопроводу 1 така, щоб дзвін 2 знаходився в шарах води з достатнім насиченням сірководнем У середній частині трубопроводу мається патрубок 6 для випуску води з трубопроводу назад у водойму Установку в розібраному виді розміщають на судні чи на плавучої платформі і доставляють до заданої ділянки водойми До дзвону 2 із встановленим у ньому випромінювачем ультразвуку 3 послідовно приєднують труби, що утворюють показаний на малюнку трубопровід 1 В міру зборки пристрою трубопровід 1 із дзвоном 2 опускають на глибину, де мається досить висока концентрація сірководню у воді Після зборки і занурення установки у водойму дзвін 2 і прилягаюча до нього ділянка трубопроводу 1 будуть заповнені водою, насиченої сірководнем На випромінювач ультразвуку 3 подають живлення, у результаті чого він починає випромінювати ультразвукові коливання, що впливають на навколишню воду, що насичена сірководнем Під ВПЛИВОМ ультразвуку сірководень, що насичує воду, виходить з розчину, у газоподібному виді збирається у дзвоні 2 і потім піднімається нагору по трубопроводу 1 Газоподібний сірководень накопичується у верхній частині трубопроводу і при закритому клапані 4 витісняє воду вниз доти, поки тиск газу не досягне заданого значення, наприклад 5атм При такому тиску границя розділу фаз у трубопроводі буде знаходитися на глибині близько 50м При досягненні заданого значення клапан 4 відкривається і сірководень надходить у пристрій для його переробки, наприклад на водень і сірку Газоподібний сірководень, що підіймається з дзвону 2, буде захоплювати воду, що знаходиться в трубопроводі, з якої в міру переміщення нагору також буде виділятися сірководень Цю частково очищену від сірководню воду виводять із трубопроводу 1 через патрубок 6 на такій глибині, де концентрація сірководню у навколишніх шарах води не нижче, ніж ця концентрацію у воді, що відводиться Замість відведеної з трубопроводу 1 води в дзвін 2 надходять нові, насичені сірководнем порції глибинної води і, таким чином, процес здобуває безупинний характер У цьому рішенні не вимагаються енерговитрати на підйом води з глибини водойми, тому що виділення сірководню відбувається не на поверхні, а безпосередньо на глибині залягання насичених сірководнем шарів води Крім того, частково очищену від сірководню воду не скидають на поверхню водойми, а виводять з установки на такій глибині, що забруднення верхніх шарів водойми сірководнем виключається СИрк» Комп'ютерна верстка М. Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
