Спосіб імітації об’єкта на поверхні водойми

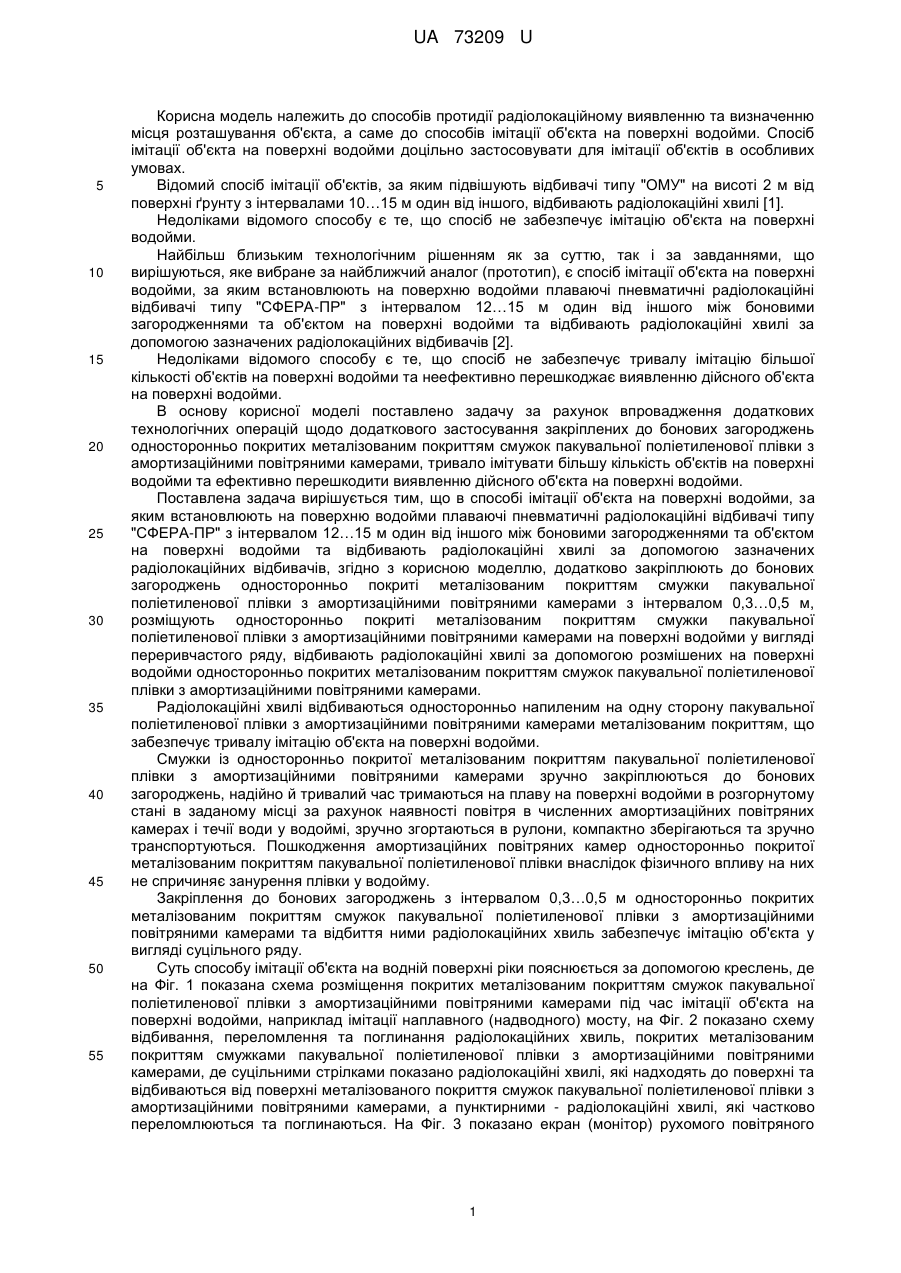

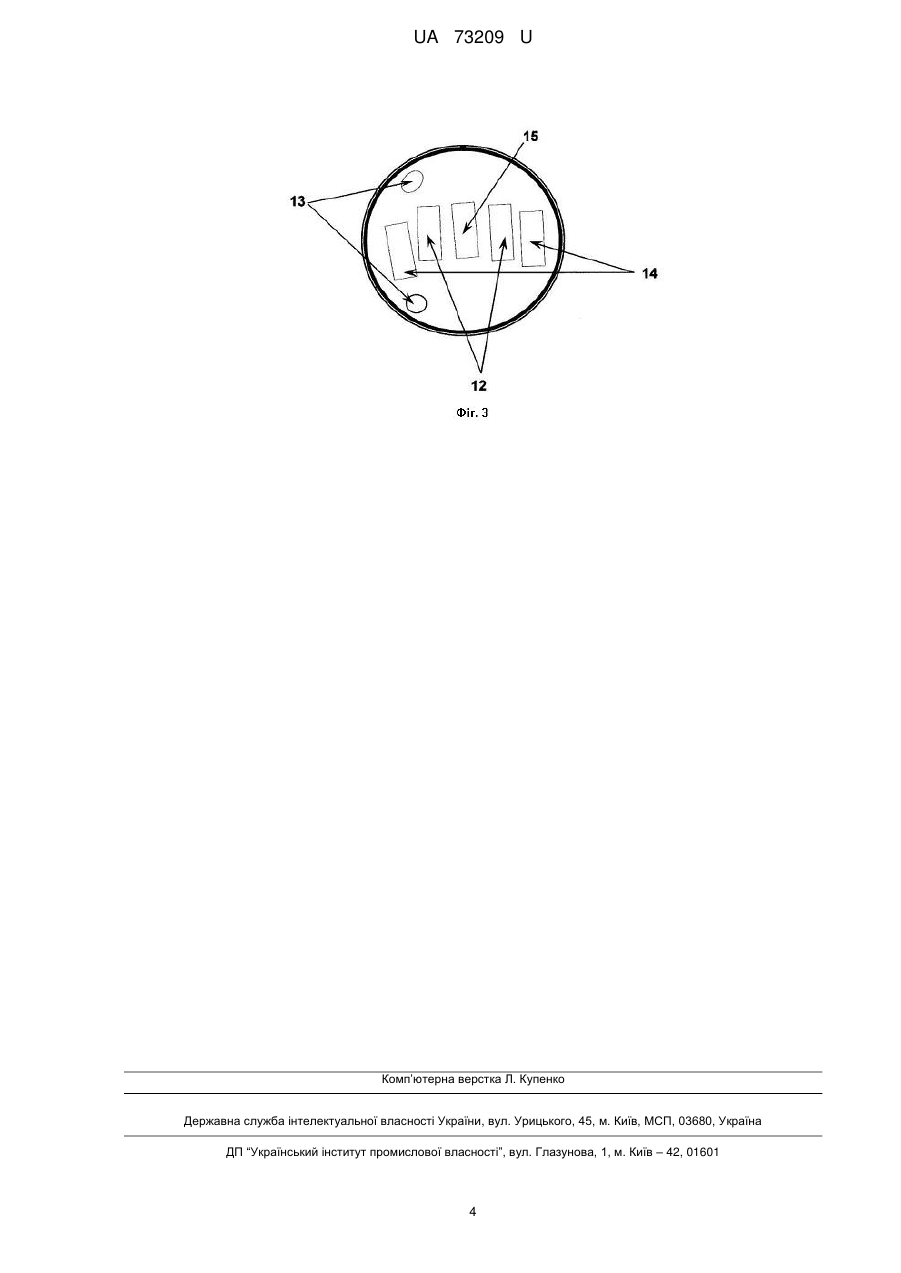

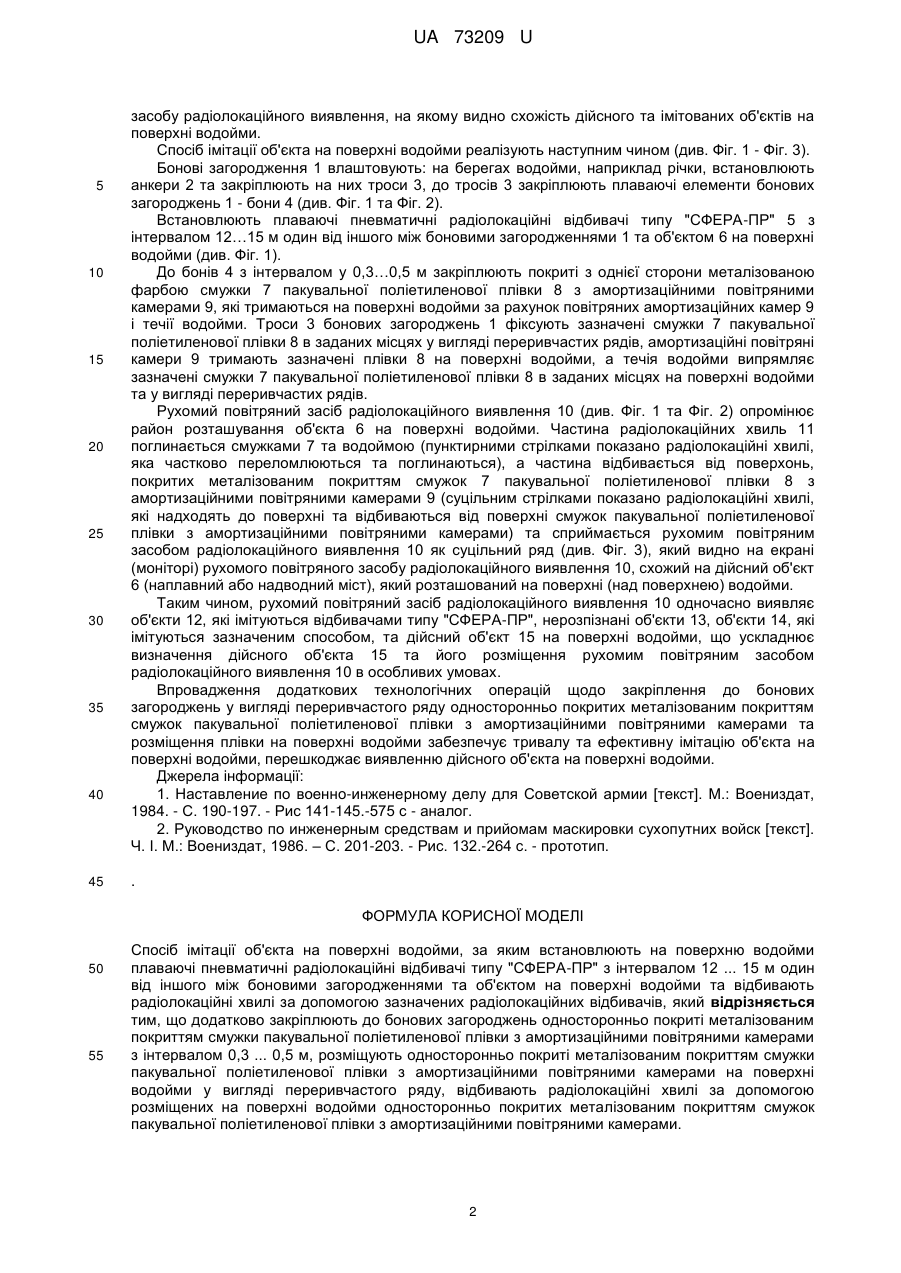

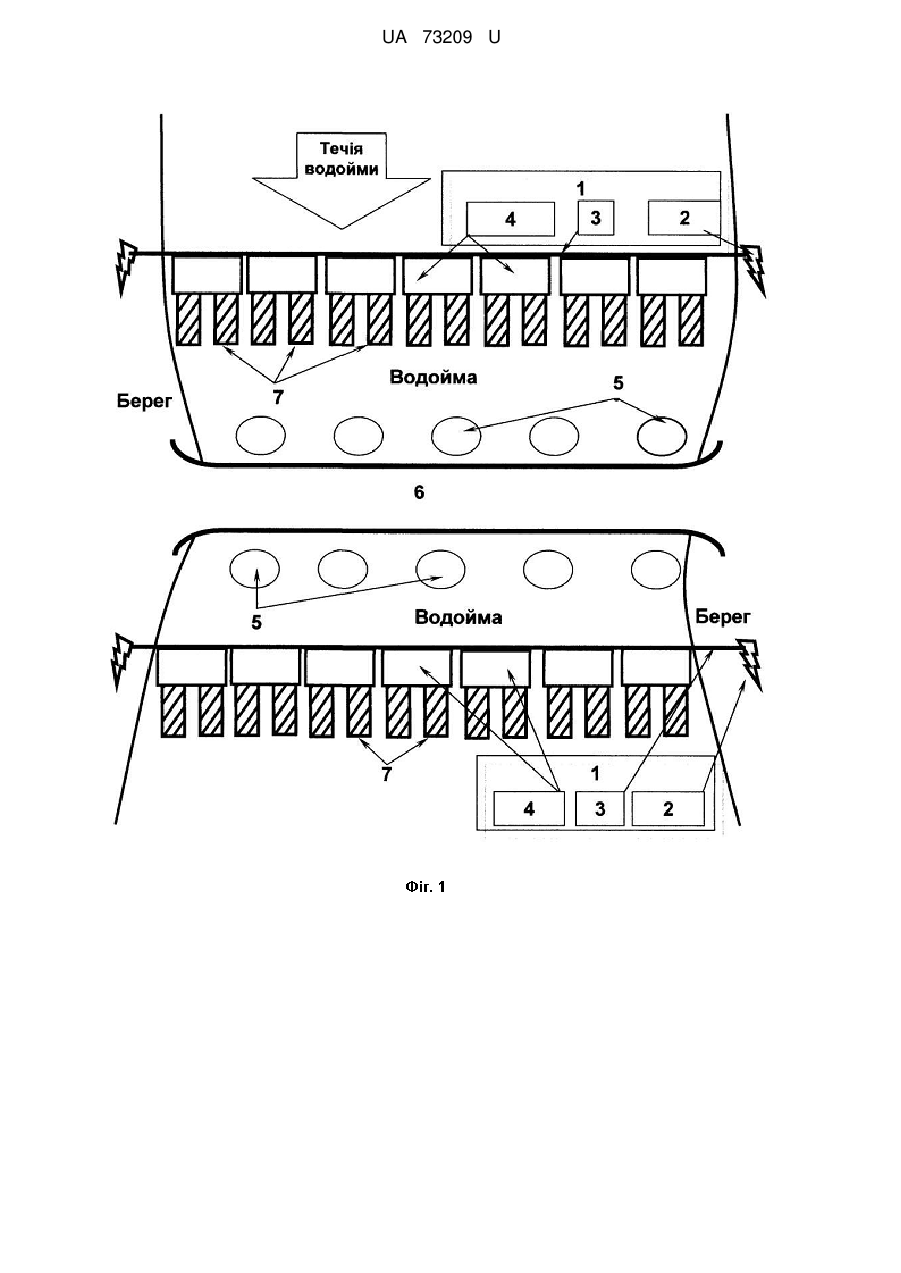

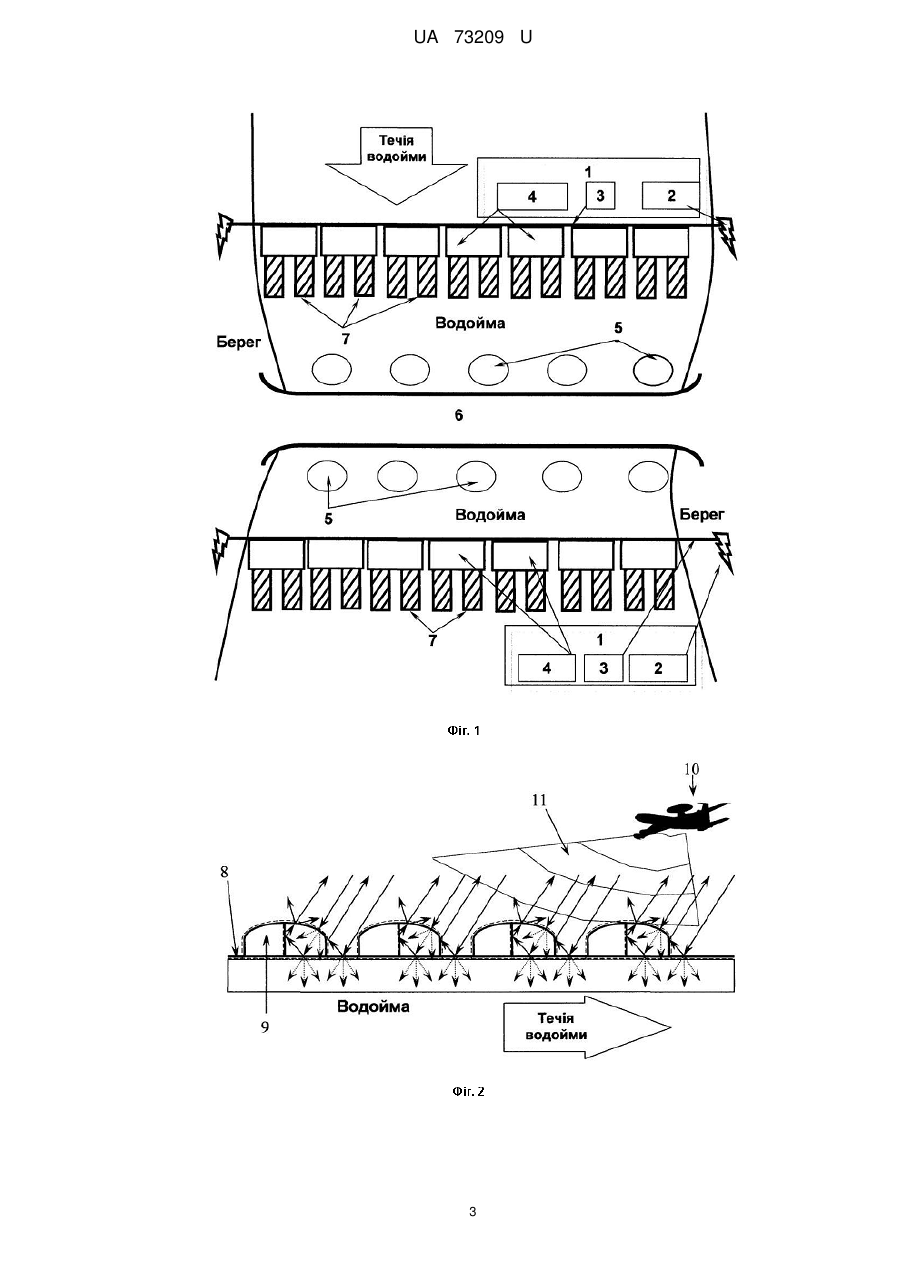

Реферат: Спосіб імітації об'єкта на поверхні водойми за яким встановлюють на поверхню водойми плаваючі пневматичних радіолокаційних відбивачів типу "СФЕРА-ПР" з інтервалом 12 ... 15 м один від іншого між боновими загородженнями та об'єктом на поверхні водойми та відбивають радіолокаційні хвилі за допомогою зазначених радіолокаційних відбивачів. Додатково закріплюють до бонових загороджень односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами з інтервалом 0,3 ... 0,5 м. Розміщують односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами на поверхні водойми у вигляді переривчастого ряду. Відбивають радіолокаційні хвилі за допомогою розміщених на поверхні водойми односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами. UA 73209 U (12) UA 73209 U UA 73209 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до способів протидії радіолокаційному виявленню та визначенню місця розташування об'єкта, а саме до способів імітації об'єкта на поверхні водойми. Спосіб імітації об'єкта на поверхні водойми доцільно застосовувати для імітації об'єктів в особливих умовах. Відомий спосіб імітації об'єктів, за яким підвішують відбивачі типу "ОМУ" на висоті 2 м від поверхні ґрунту з інтервалами 10…15 м один від іншого, відбивають радіолокаційні хвилі [1]. Недоліками відомого способу є те, що спосіб не забезпечує імітацію об'єкта на поверхні водойми. Найбільш близьким технологічним рішенням як за суттю, так і за завданнями, що вирішуються, яке вибране за найближчий аналог (прототип), є спосіб імітації об'єкта на поверхні водойми, за яким встановлюють на поверхню водойми плаваючі пневматичні радіолокаційні відбивачі типу "СФЕРА-ПР" з інтервалом 12…15 м один від іншого між боновими загородженнями та об'єктом на поверхні водойми та відбивають радіолокаційні хвилі за допомогою зазначених радіолокаційних відбивачів [2]. Недоліками відомого способу є те, що спосіб не забезпечує тривалу імітацію більшої кількості об'єктів на поверхні водойми та неефективно перешкоджає виявленню дійсного об'єкта на поверхні водойми. В основу корисної моделі поставлено задачу за рахунок впровадження додаткових технологічних операцій щодо додаткового застосування закріплених до бонових загороджень односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами, тривало імітувати більшу кількість об'єктів на поверхні водойми та ефективно перешкодити виявленню дійсного об'єкта на поверхні водойми. Поставлена задача вирішується тим, що в способі імітації об'єкта на поверхні водойми, за яким встановлюють на поверхню водойми плаваючі пневматичні радіолокаційні відбивачі типу "СФЕРА-ПР" з інтервалом 12…15 м один від іншого між боновими загородженнями та об'єктом на поверхні водойми та відбивають радіолокаційні хвилі за допомогою зазначених радіолокаційних відбивачів, згідно з корисною моделлю, додатково закріплюють до бонових загороджень односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами з інтервалом 0,3…0,5 м, розміщують односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами на поверхні водойми у вигляді переривчастого ряду, відбивають радіолокаційні хвилі за допомогою розмішених на поверхні водойми односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами. Радіолокаційні хвилі відбиваються односторонньо напиленим на одну сторону пакувальної поліетиленової плівки з амортизаційними повітряними камерами металізованим покриттям, що забезпечує тривалу імітацію об'єкта на поверхні водойми. Смужки із односторонньо покритої металізованим покриттям пакувальної поліетиленової плівки з амортизаційними повітряними камерами зручно закріплюються до бонових загороджень, надійно й тривалий час тримаються на плаву на поверхні водойми в розгорнутому стані в заданому місці за рахунок наявності повітря в численних амортизаційних повітряних камерах і течії води у водоймі, зручно згортаються в рулони, компактно зберігаються та зручно транспортуються. Пошкодження амортизаційних повітряних камер односторонньо покритої металізованим покриттям пакувальної поліетиленової плівки внаслідок фізичного впливу на них не спричиняє занурення плівки у водойму. Закріплення до бонових загороджень з інтервалом 0,3…0,5 м односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами та відбиття ними радіолокаційних хвиль забезпечує імітацію об'єкта у вигляді суцільного ряду. Суть способу імітації об'єкта на водній поверхні ріки пояснюється за допомогою креслень, де на Фіг. 1 показана схема розміщення покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами під час імітації об'єкта на поверхні водойми, наприклад імітації наплавного (надводного) мосту, на Фіг. 2 показано схему відбивання, переломлення та поглинання радіолокаційних хвиль, покритих металізованим покриттям смужками пакувальної поліетиленової плівки з амортизаційними повітряними камерами, де суцільними стрілками показано радіолокаційні хвилі, які надходять до поверхні та відбиваються від поверхні металізованого покриття смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами, а пунктирними - радіолокаційні хвилі, які частково переломлюються та поглинаються. На Фіг. 3 показано екран (монітор) рухомого повітряного 1 UA 73209 U 5 10 15 20 25 30 35 40 45 засобу радіолокаційного виявлення, на якому видно схожість дійсного та імітованих об'єктів на поверхні водойми. Спосіб імітації об'єкта на поверхні водойми реалізують наступним чином (див. Фіг. 1 - Фіг. 3). Бонові загородження 1 влаштовують: на берегах водойми, наприклад річки, встановлюють анкери 2 та закріплюють на них троси 3, до тросів 3 закріплюють плаваючі елементи бонових загороджень 1 - бони 4 (див. Фіг. 1 та Фіг. 2). Встановлюють плаваючі пневматичні радіолокаційні відбивачі типу "СФЕРА-ПР" 5 з інтервалом 12…15 м один від іншого між боновими загородженнями 1 та об'єктом 6 на поверхні водойми (див. Фіг. 1). До бонів 4 з інтервалом у 0,3…0,5 м закріплюють покриті з однієї сторони металізованою фарбою смужки 7 пакувальної поліетиленової плівки 8 з амортизаційними повітряними камерами 9, які тримаються на поверхні водойми за рахунок повітряних амортизаційних камер 9 і течії водойми. Троси 3 бонових загороджень 1 фіксують зазначені смужки 7 пакувальної поліетиленової плівки 8 в заданих місцях у вигляді переривчастих рядів, амортизаційні повітряні камери 9 тримають зазначені плівки 8 на поверхні водойми, а течія водойми випрямляє зазначені смужки 7 пакувальної поліетиленової плівки 8 в заданих місцях на поверхні водойми та у вигляді переривчастих рядів. Рухомий повітряний засіб радіолокаційного виявлення 10 (див. Фіг. 1 та Фіг. 2) опромінює район розташування об'єкта 6 на поверхні водойми. Частина радіолокаційних хвиль 11 поглинається смужками 7 та водоймою (пунктирними стрілками показано радіолокаційні хвилі, яка частково переломлюються та поглинаються), а частина відбивається від поверхонь, покритих металізованим покриттям смужок 7 пакувальної поліетиленової плівки 8 з амортизаційними повітряними камерами 9 (суцільним стрілками показано радіолокаційні хвилі, які надходять до поверхні та відбиваються від поверхні смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами) та сприймається рухомим повітряним засобом радіолокаційного виявлення 10 як суцільний ряд (див. Фіг. 3), який видно на екрані (моніторі) рухомого повітряного засобу радіолокаційного виявлення 10, схожий на дійсний об'єкт 6 (наплавний або надводний міст), який розташований на поверхні (над поверхнею) водойми. Таким чином, рухомий повітряний засіб радіолокаційного виявлення 10 одночасно виявляє об'єкти 12, які імітуються відбивачами типу "СФЕРА-ПР", нерозпізнані об'єкти 13, об'єкти 14, які імітуються зазначеним способом, та дійсний об'єкт 15 на поверхні водойми, що ускладнює визначення дійсного об'єкта 15 та його розміщення рухомим повітряним засобом радіолокаційного виявлення 10 в особливих умовах. Впровадження додаткових технологічних операцій щодо закріплення до бонових загороджень у вигляді переривчастого ряду односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами та розміщення плівки на поверхні водойми забезпечує тривалу та ефективну імітацію об'єкта на поверхні водойми, перешкоджає виявленню дійсного об'єкта на поверхні водойми. Джерела інформації: 1. Наставление по военно-инженерному делу для Советской армии [текст]. М.: Воениздат, 1984. - С. 190-197. - Рис 141-145.-575 с - аналог. 2. Руководство по инженерным средствам и прийомам маскировки сухопутних войск [текст]. Ч. І. М.: Воениздат, 1986. – С. 201-203. - Рис. 132.-264 с. - прототип. . ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Спосіб імітації об'єкта на поверхні водойми, за яким встановлюють на поверхню водойми плаваючі пневматичні радіолокаційні відбивачі типу "СФЕРА-ПР" з інтервалом 12 ... 15 м один від іншого між боновими загородженнями та об'єктом на поверхні водойми та відбивають радіолокаційні хвилі за допомогою зазначених радіолокаційних відбивачів, який відрізняється тим, що додатково закріплюють до бонових загороджень односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами з інтервалом 0,3 ... 0,5 м, розміщують односторонньо покриті металізованим покриттям смужки пакувальної поліетиленової плівки з амортизаційними повітряними камерами на поверхні водойми у вигляді переривчастого ряду, відбивають радіолокаційні хвилі за допомогою розміщених на поверхні водойми односторонньо покритих металізованим покриттям смужок пакувальної поліетиленової плівки з амортизаційними повітряними камерами. 2 UA 73209 U 3 UA 73209 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
