Система зворотного осмосу

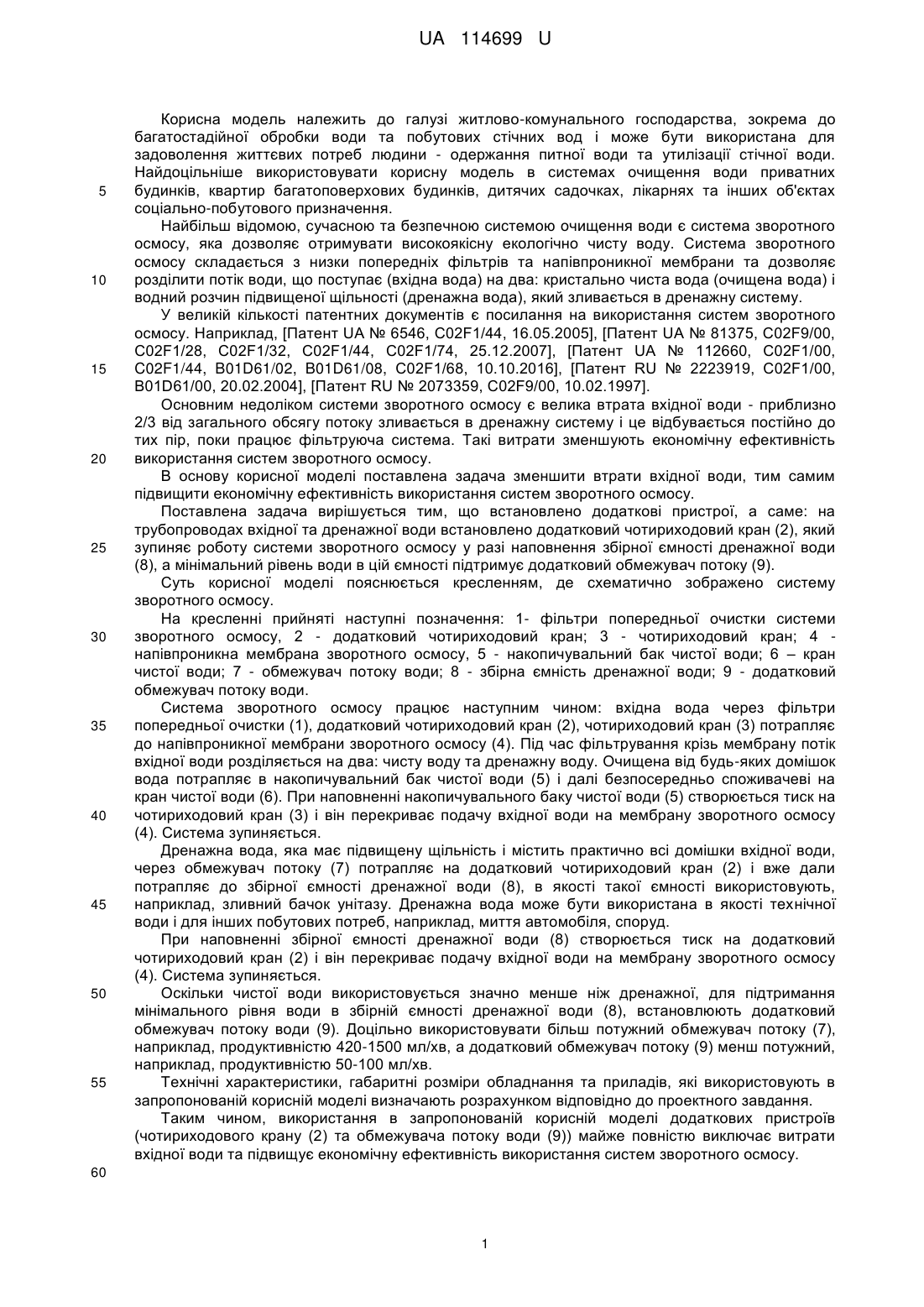

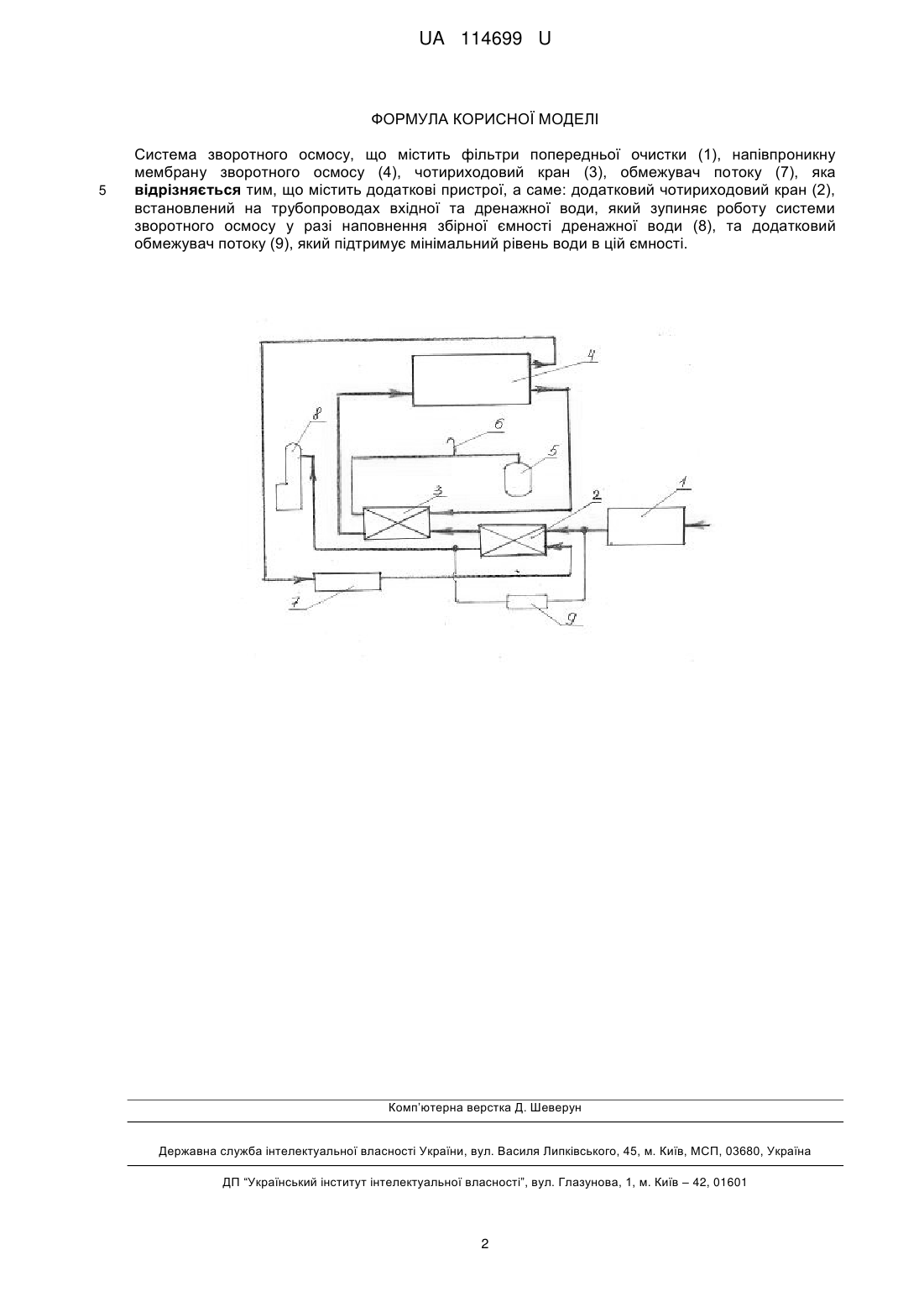

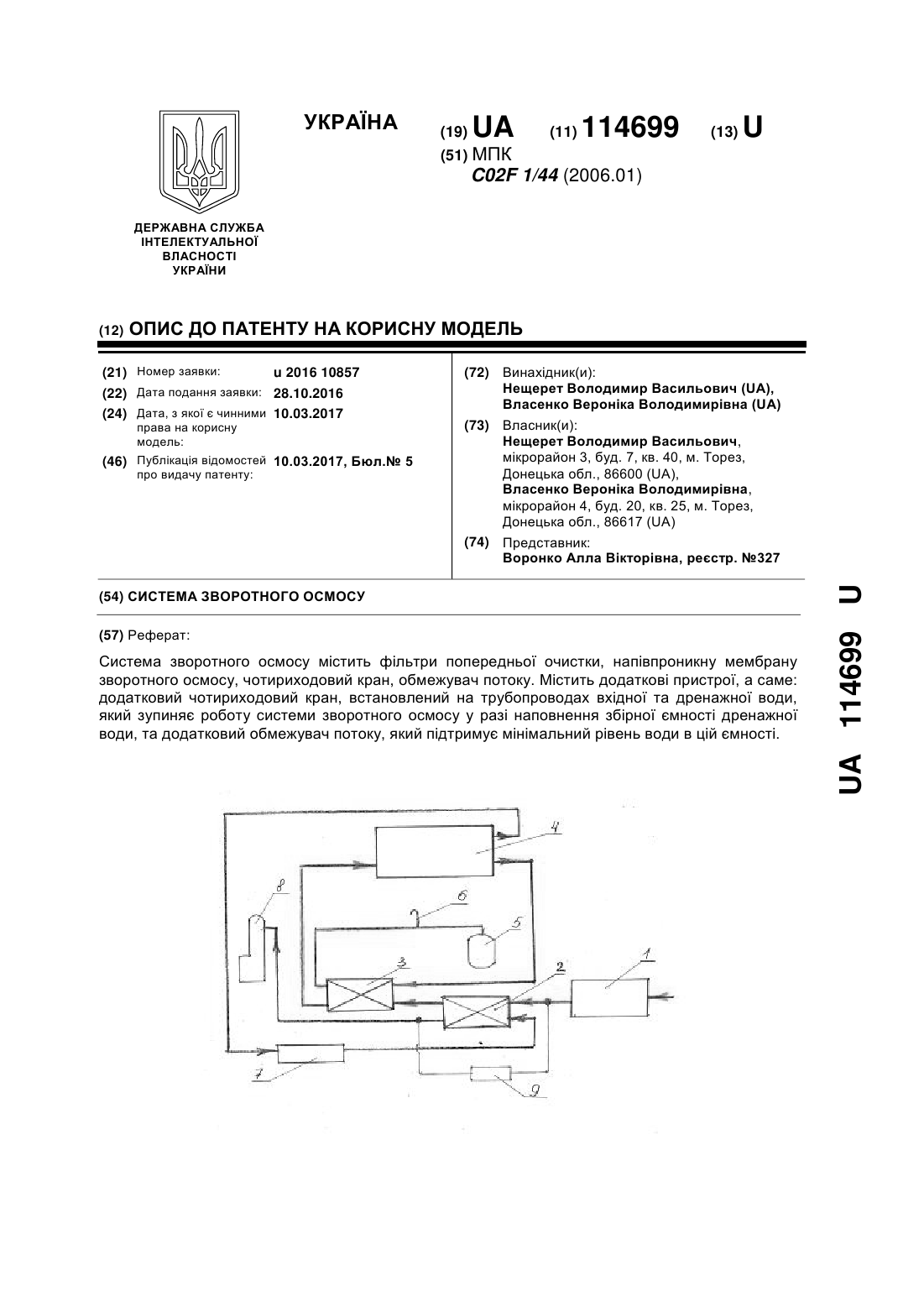

Реферат: Система зворотного осмосу містить фільтри попередньої очистки, напівпроникну мембрану зворотного осмосу, чотириходовий кран, обмежувач потоку. Містить додаткові пристрої, а саме: додатковий чотириходовий кран, встановлений на трубопроводах вхідної та дренажної води, який зупиняє роботу системи зворотного осмосу у разі наповнення збірної ємності дренажної води, та додатковий обмежувач потоку, який підтримує мінімальний рівень води в цій ємності. UA 114699 U (12) UA 114699 U UA 114699 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі житлово-комунального господарства, зокрема до багатостадійної обробки води та побутових стічних вод і може бути використана для задоволення життєвих потреб людини - одержання питної води та утилізації стічної води. Найдоцільніше використовувати корисну модель в системах очищення води приватних будинків, квартир багатоповерхових будинків, дитячих садочках, лікарнях та інших об'єктах соціально-побутового призначення. Найбільш відомою, сучасною та безпечною системою очищення води є система зворотного осмосу, яка дозволяє отримувати високоякісну екологічно чисту воду. Система зворотного осмосу складається з низки попередніх фільтрів та напівпроникної мембрани та дозволяє розділити потік води, що поступає (вхідна вода) на два: кристально чиста вода (очищена вода) і водний розчин підвищеної щільності (дренажна вода), який зливається в дренажну систему. У великій кількості патентних документів є посилання на використання систем зворотного осмосу. Наприклад, [Патент UA № 6546, C02F1/44, 16.05.2005], [Патент UA № 81375, C02F9/00, C02F1/28, C02F1/32, C02F1/44, C02F1/74, 25.12.2007], [Патент UA № 112660, C02F1/00, C02F1/44, B01D61/02, B01D61/08, C02F1/68, 10.10.2016], [Патент RU № 2223919, C02F1/00, B01D61/00, 20.02.2004], [Патент RU № 2073359, C02F9/00, 10.02.1997]. Основним недоліком системи зворотного осмосу є велика втрата вхідної води - приблизно 2/3 від загального обсягу потоку зливається в дренажну систему і це відбувається постійно до тих пір, поки працює фільтруюча система. Такі витрати зменшують економічну ефективність використання систем зворотного осмосу. В основу корисної моделі поставлена задача зменшити втрати вхідної води, тим самим підвищити економічну ефективність використання систем зворотного осмосу. Поставлена задача вирішується тим, що встановлено додаткові пристрої, а саме: на трубопроводах вхідної та дренажної води встановлено додатковий чотириходовий кран (2), який зупиняє роботу системи зворотного осмосу у разі наповнення збірної ємності дренажної води (8), а мінімальний рівень води в цій ємності підтримує додатковий обмежувач потоку (9). Суть корисної моделі пояснюється кресленням, де схематично зображено систему зворотного осмосу. На кресленні прийняті наступні позначення: 1- фільтри попередньої очистки системи зворотного осмосу, 2 - додатковий чотириходовий кран; 3 - чотириходовий кран; 4 напівпроникна мембрана зворотного осмосу, 5 - накопичувальний бак чистої води; 6 – кран чистої води; 7 - обмежувач потоку води; 8 - збірна ємність дренажної води; 9 - додатковий обмежувач потоку води. Система зворотного осмосу працює наступним чином: вхідна вода через фільтри попередньої очистки (1), додатковий чотириходовий кран (2), чотириходовий кран (3) потрапляє до напівпроникної мембрани зворотного осмосу (4). Під час фільтрування крізь мембрану потік вхідної води розділяється на два: чисту воду та дренажну воду. Очищена від будь-яких домішок вода потрапляє в накопичувальний бак чистої води (5) і далі безпосередньо споживачеві на кран чистої води (6). При наповненні накопичувального баку чистої води (5) створюється тиск на чотириходовий кран (3) і він перекриває подачу вхідної води на мембрану зворотного осмосу (4). Система зупиняється. Дренажна вода, яка має підвищену щільність і містить практично всі домішки вхідної води, через обмежувач потоку (7) потрапляє на додатковий чотириходовий кран (2) і вже дали потрапляє до збірної ємності дренажної води (8), в якості такої ємності використовують, наприклад, зливний бачок унітазу. Дренажна вода може бути використана в якості технічної води і для інших побутових потреб, наприклад, миття автомобіля, споруд. При наповненні збірної ємності дренажної води (8) створюється тиск на додатковий чотириходовий кран (2) і він перекриває подачу вхідної води на мембрану зворотного осмосу (4). Система зупиняється. Оскільки чистої води використовується значно менше ніж дренажної, для підтримання мінімального рівня води в збірній ємності дренажної води (8), встановлюють додатковий обмежувач потоку води (9). Доцільно використовувати більш потужний обмежувач потоку (7), наприклад, продуктивністю 420-1500 мл/хв, а додатковий обмежувач потоку (9) менш потужний, наприклад, продуктивністю 50-100 мл/хв. Технічні характеристики, габаритні розміри обладнання та приладів, які використовують в запропонованій корисній моделі визначають розрахунком відповідно до проектного завдання. Таким чином, використання в запропонованій корисній моделі додаткових пристроїв (чотириходового крану (2) та обмежувача потоку води (9)) майже повністю виключає витрати вхідної води та підвищує економічну ефективність використання систем зворотного осмосу. 60 1 UA 114699 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Система зворотного осмосу, що містить фільтри попередньої очистки (1), напівпроникну мембрану зворотного осмосу (4), чотириходовий кран (3), обмежувач потоку (7), яка відрізняється тим, що містить додаткові пристрої, а саме: додатковий чотириходовий кран (2), встановлений на трубопроводах вхідної та дренажної води, який зупиняє роботу системи зворотного осмосу у разі наповнення збірної ємності дренажної води (8), та додатковий обмежувач потоку (9), який підтримує мінімальний рівень води в цій ємності. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
