Опора паркового світильника

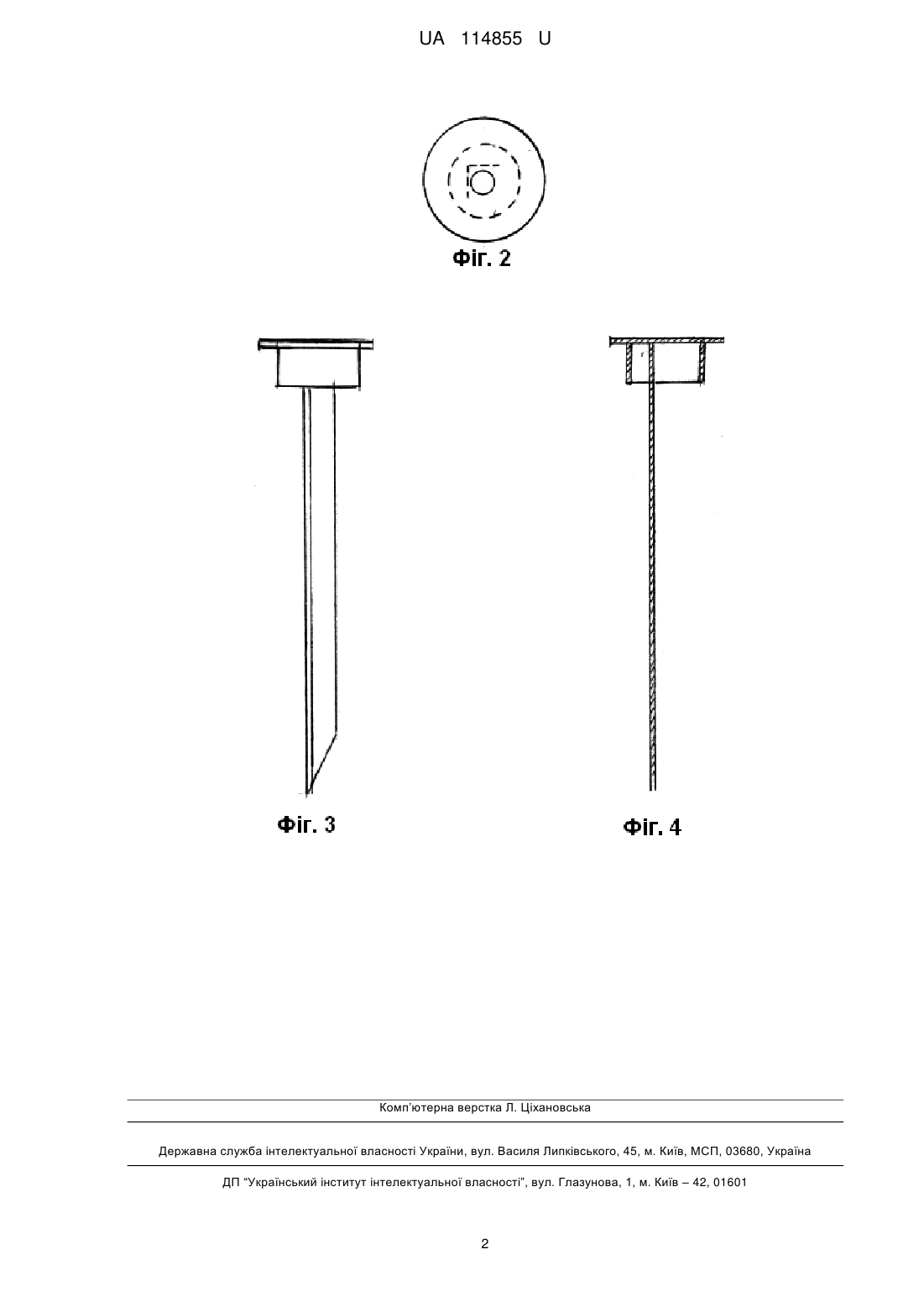

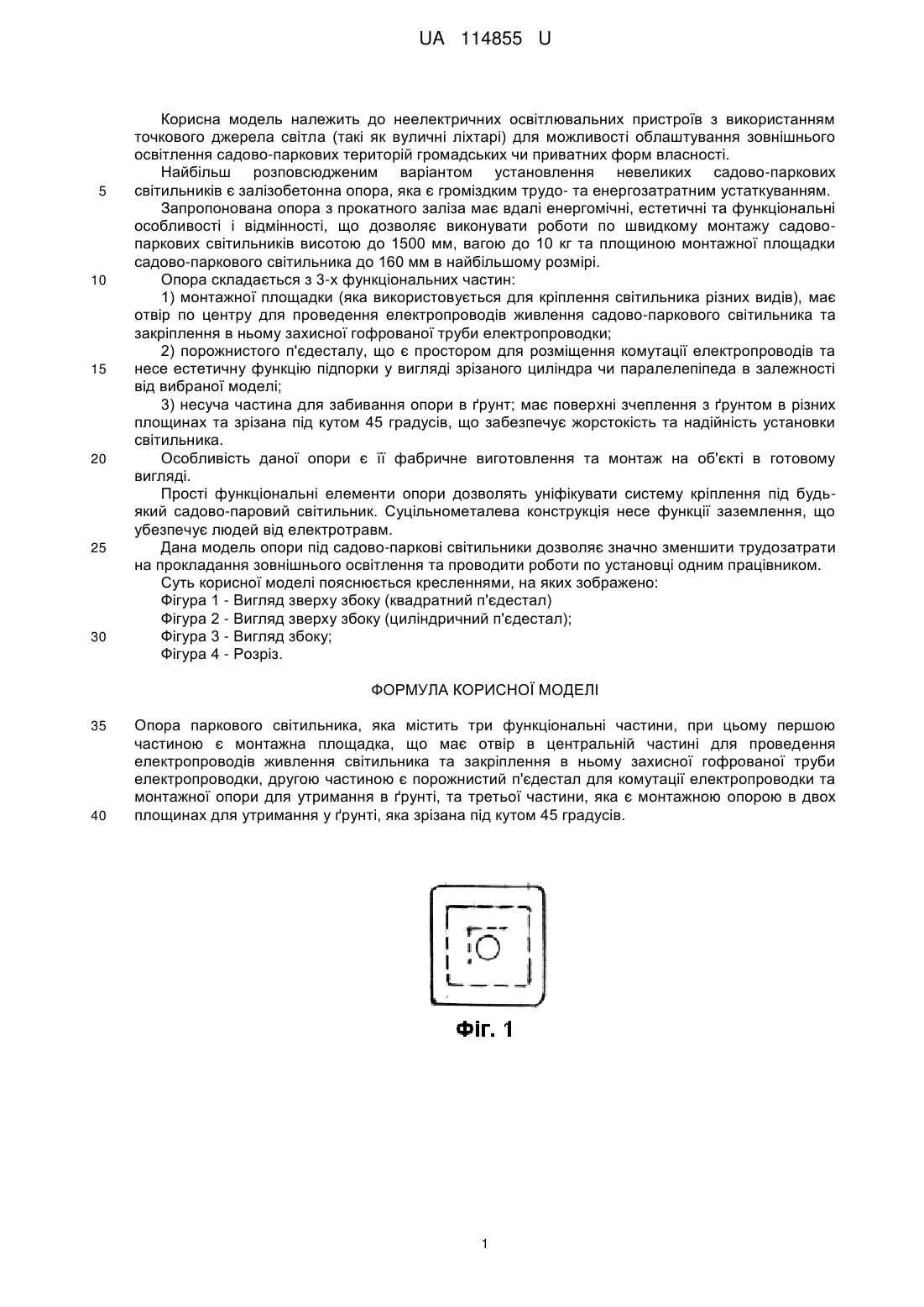

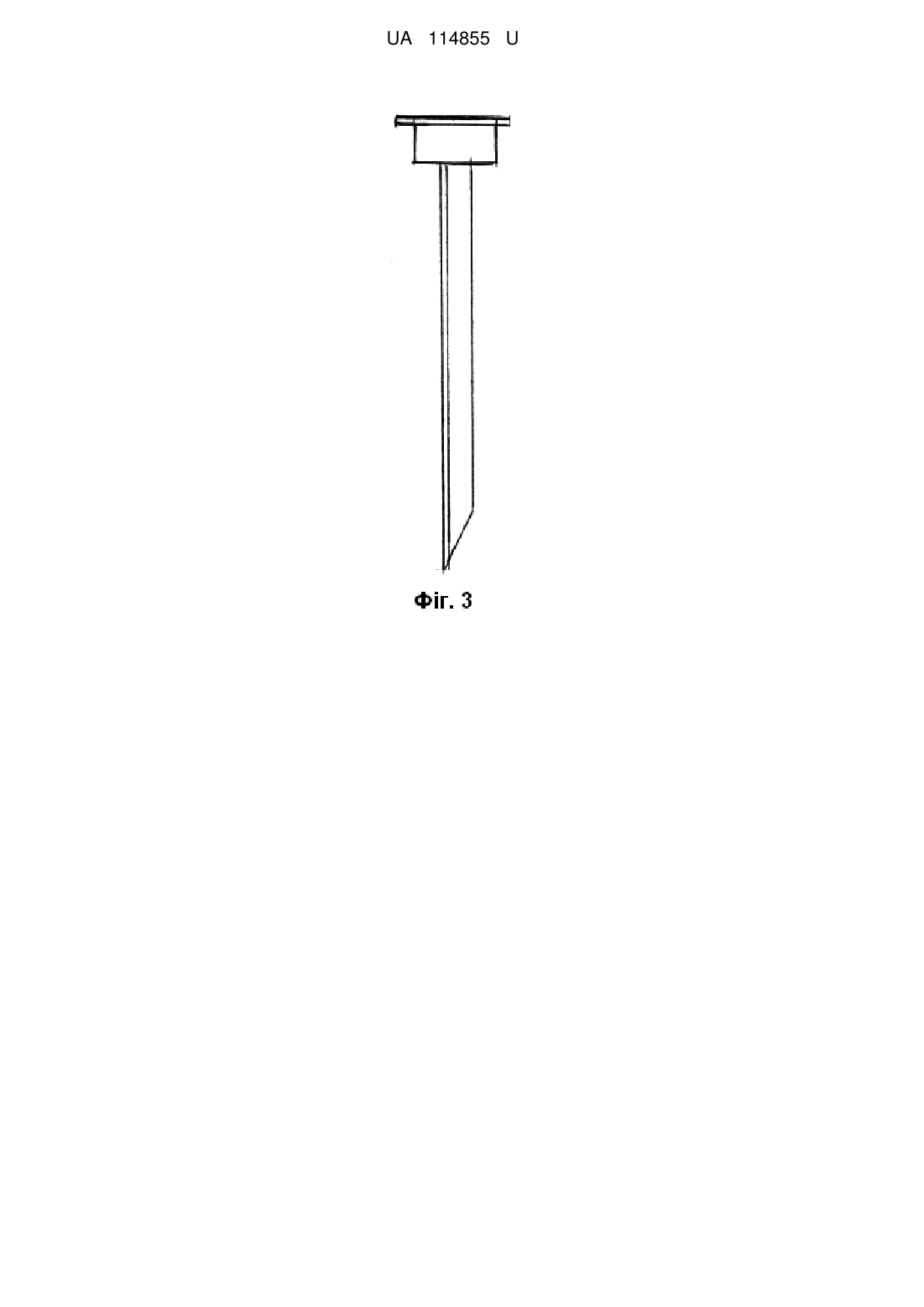

Реферат: Опора паркового світильника містить три функціональні частини. Першою частиною є монтажна площадка, що має отвір в центральній частині для проведення електропроводів живлення світильника та закріплення в ньому захисної гофрованої труби електропроводки. Другою частиною є порожнистий п'єдестал для комутації електропроводки та монтажної опори для утримання в ґрунті. Третьою частиною є монтажна опора в двох площинах для утримання у ґрунті, яка зрізана під кутом 45 градусів. UA 114855 U (54) ОПОРА ПАРКОВОГО СВІТИЛЬНИКА UA 114855 U UA 114855 U 5 10 15 20 25 30 Корисна модель належить до неелектричних освітлювальних пристроїв з використанням точкового джерела світла (такі як вуличні ліхтарі) для можливості облаштування зовнішнього освітлення садово-паркових територій громадських чи приватних форм власності. Найбільш розповсюдженим варіантом установлення невеликих садово-паркових світильників є залізобетонна опора, яка є громіздким трудо- та енергозатратним устаткуванням. Запропонована опора з прокатного заліза має вдалі енергомічні, естетичні та функціональні особливості і відмінності, що дозволяє виконувати роботи по швидкому монтажу садовопаркових світильників висотою до 1500 мм, вагою до 10 кг та площиною монтажної площадки садово-паркового світильника до 160 мм в найбільшому розмірі. Опора складається з 3-х функціональних частин: 1) монтажної площадки (яка використовується для кріплення світильника різних видів), має отвір по центру для проведення електропроводів живлення садово-паркового світильника та закріплення в ньому захисної гофрованої труби електропроводки; 2) порожнистого п'єдесталу, що є простором для розміщення комутації електропроводів та несе естетичну функцію підпорки у вигляді зрізаного циліндра чи паралелепіпеда в залежності від вибраної моделі; 3) несуча частина для забивання опори в ґрунт; має поверхні зчеплення з ґрунтом в різних площинах та зрізана під кутом 45 градусів, що забезпечує жорстокість та надійність установки світильника. Особливість даної опори є її фабричне виготовлення та монтаж на об'єкті в готовому вигляді. Прості функціональні елементи опори дозволять уніфікувати систему кріплення під будьякий садово-паровий світильник. Суцільнометалева конструкція несе функції заземлення, що убезпечує людей від електротравм. Дана модель опори під садово-паркові світильники дозволяє значно зменшити трудозатрати на прокладання зовнішнього освітлення та проводити роботи по установці одним працівником. Суть корисної моделі пояснюється кресленнями, на яких зображено: Фігура 1 - Вигляд зверху збоку (квадратний п'єдестал) Фігура 2 - Вигляд зверху збоку (циліндричний п'єдестал); Фігура 3 - Вигляд збоку; Фігура 4 - Розріз. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Опора паркового світильника, яка містить три функціональні частини, при цьому першою частиною є монтажна площадка, що має отвір в центральній частині для проведення електропроводів живлення світильника та закріплення в ньому захисної гофрованої труби електропроводки, другою частиною є порожнистий п'єдестал для комутації електропроводки та монтажної опори для утримання в ґрунті, та третьої частини, яка є монтажною опорою в двох площинах для утримання у ґрунті, яка зрізана під кутом 45 градусів. 1 UA 114855 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
