Корпус вуличного світлодіодного світильника

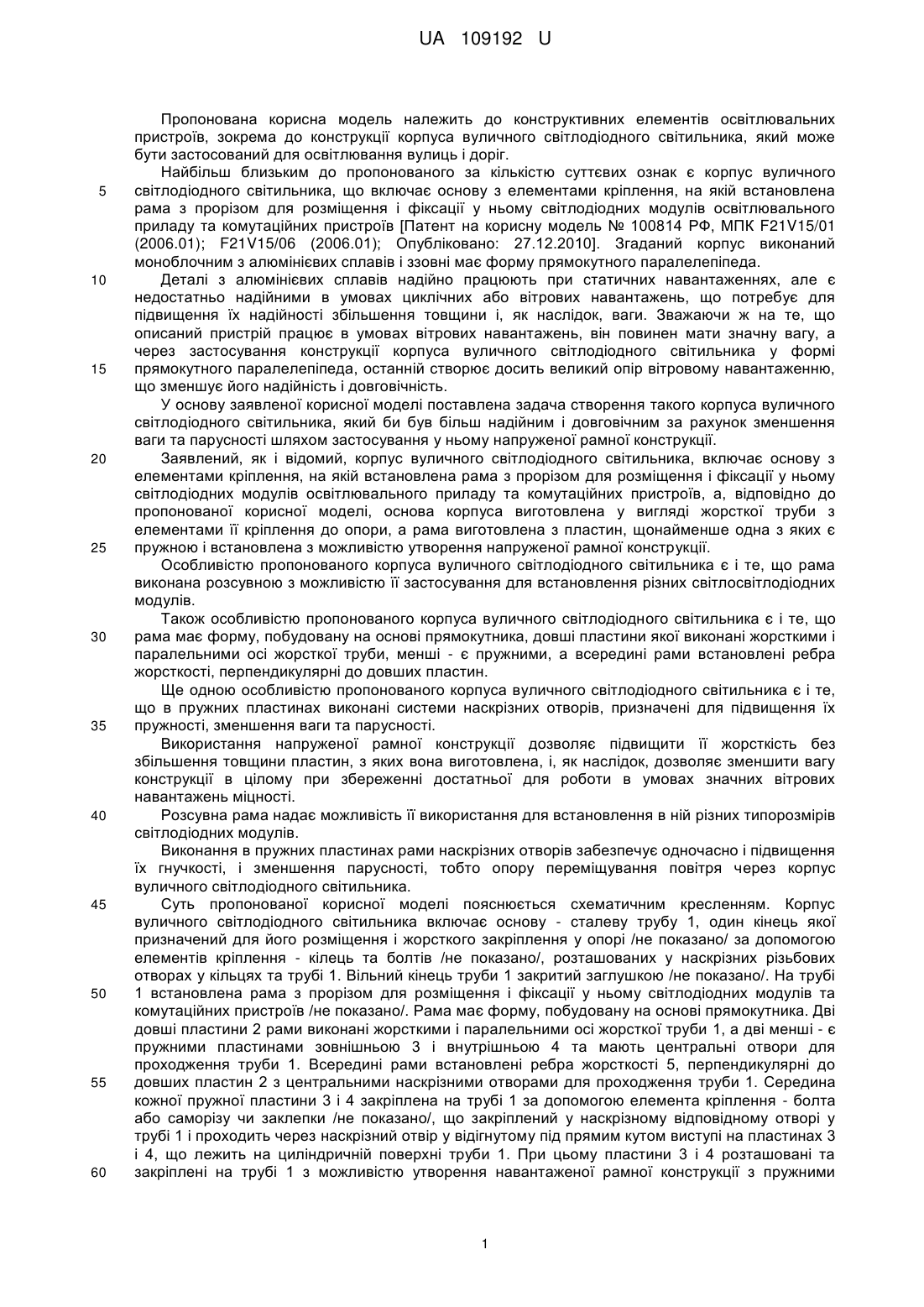

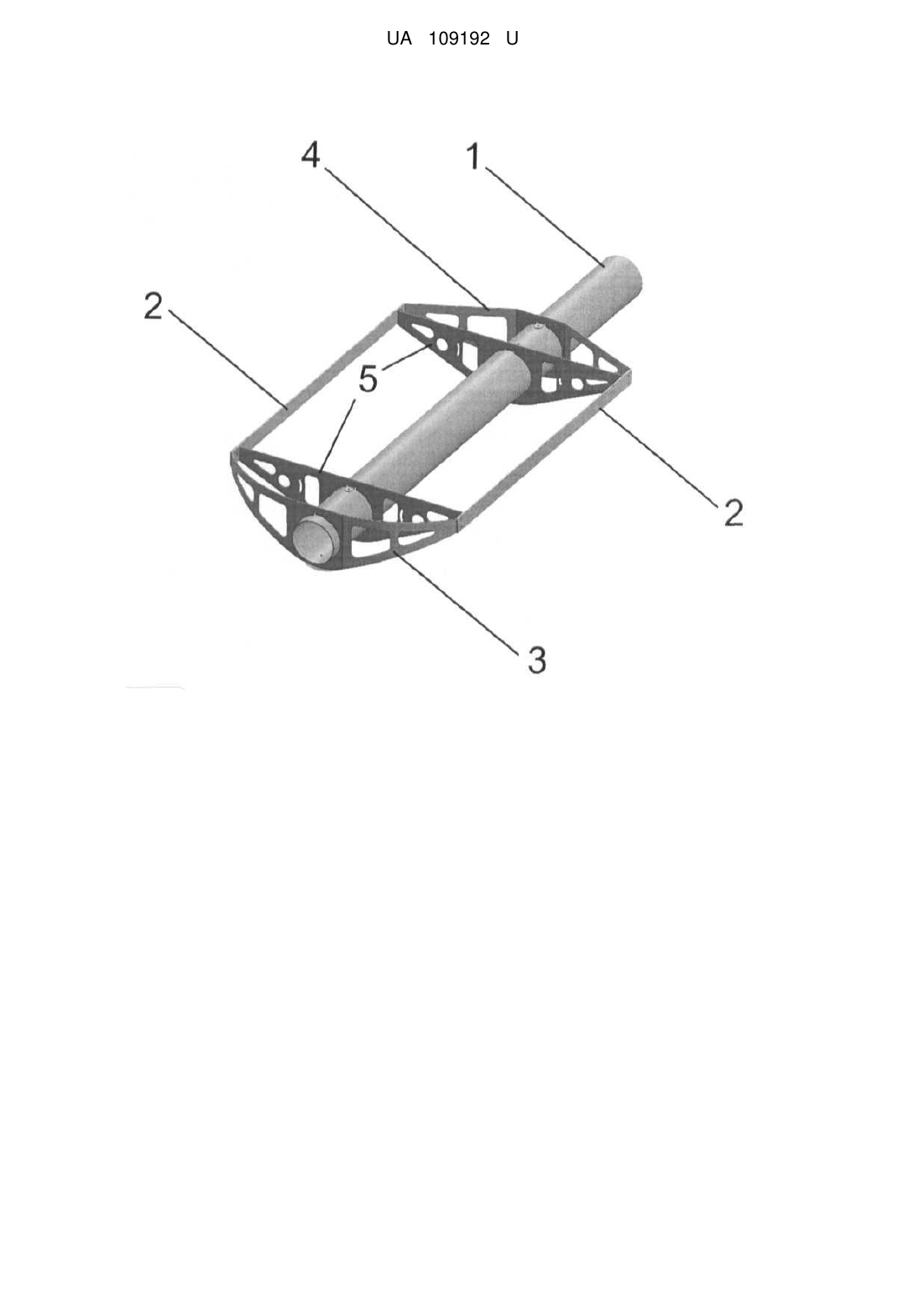

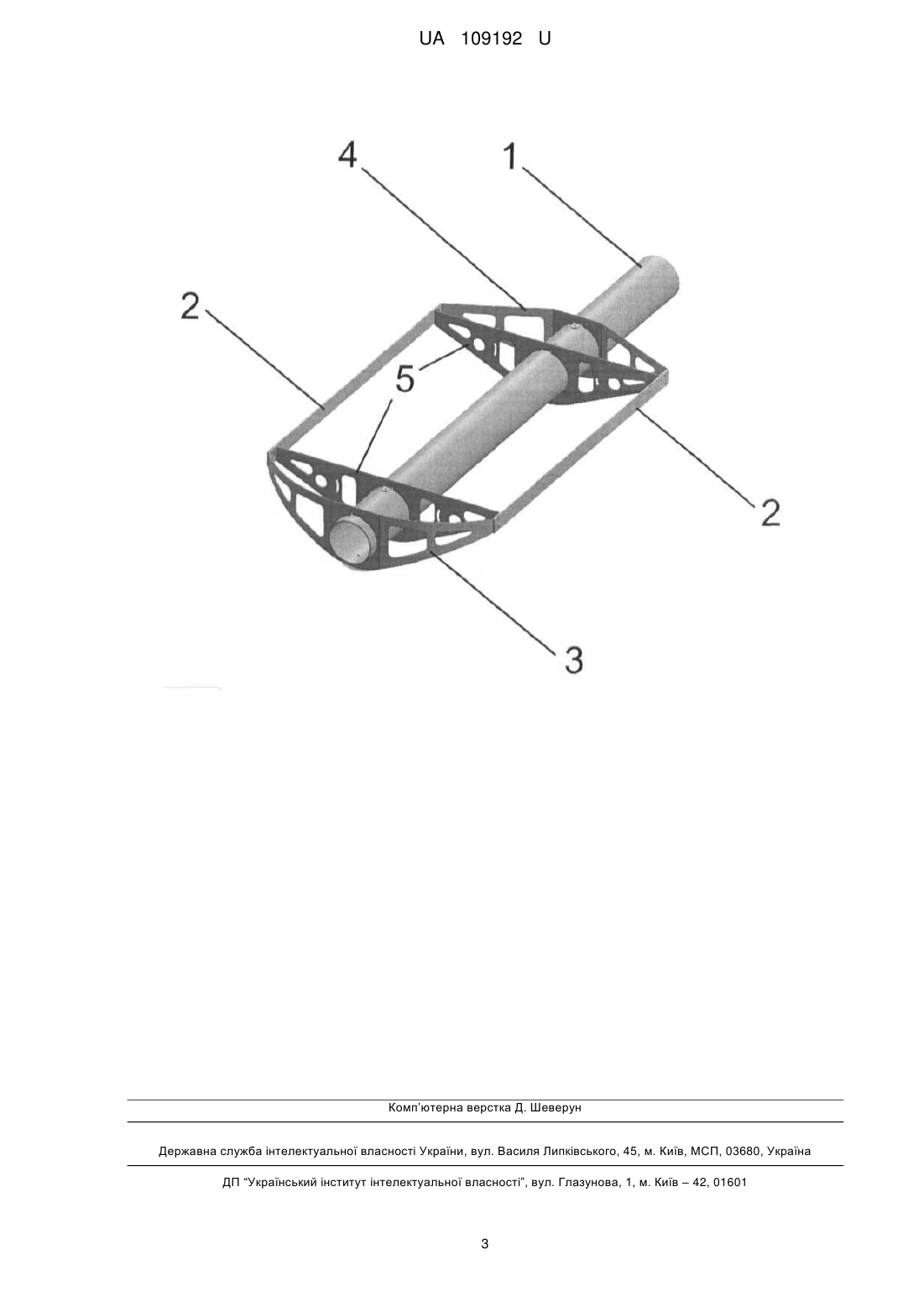

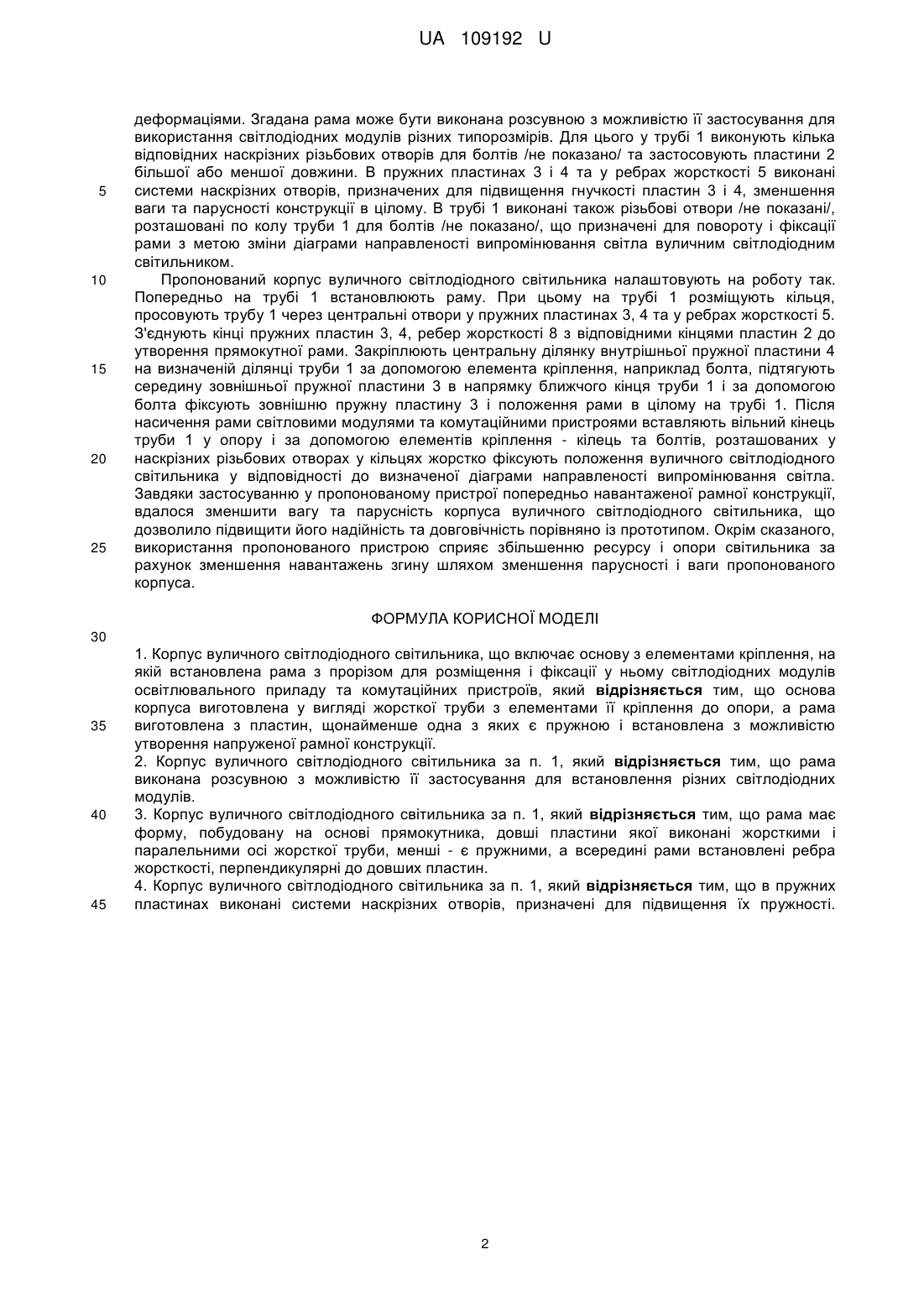

Реферат: Корпус вуличного світлодіодного світильника включає основу з елементами кріплення, на якій встановлена рама з прорізом для розміщення і фіксації у ньому світлодіодних модулів освітлювального приладу та комутаційних пристроїв. Основа корпуса виготовлена у вигляді жорсткої труби з елементами її кріплення до опори, а рама виготовлена з пластин, щонайменше одна з яких є пружною і встановлена з можливістю утворення напруженої рамної конструкції. UA 109192 U (12) UA 109192 U UA 109192 U 5 10 15 20 25 30 35 40 45 50 55 60 Пропонована корисна модель належить до конструктивних елементів освітлювальних пристроїв, зокрема до конструкції корпуса вуличного світлодіодного світильника, який може бути застосований для освітлювання вулиць і доріг. Найбільш близьким до пропонованого за кількістю суттєвих ознак є корпус вуличного світлодіодного світильника, що включає основу з елементами кріплення, на якій встановлена рама з прорізом для розміщення і фіксації у ньому світлодіодних модулів освітлювального приладу та комутаційних пристроїв [Патент на корисну модель № 100814 РФ, МПК F21V15/01 (2006.01); F21V15/06 (2006.01); Опубліковано: 27.12.2010]. Згаданий корпус виконаний моноблочним з алюмінієвих сплавів і ззовні має форму прямокутного паралелепіпеда. Деталі з алюмінієвих сплавів надійно працюють при статичних навантаженнях, але є недостатньо надійними в умовах циклічних або вітрових навантажень, що потребує для підвищення їх надійності збільшення товщини і, як наслідок, ваги. Зважаючи ж на те, що описаний пристрій працює в умовах вітрових навантажень, він повинен мати значну вагу, а через застосування конструкції корпуса вуличного світлодіодного світильника у формі прямокутного паралелепіпеда, останній створює досить великий опір вітровому навантаженню, що зменшує його надійність і довговічність. У основу заявленої корисної моделі поставлена задача створення такого корпуса вуличного світлодіодного світильника, який би був більш надійним і довговічним за рахунок зменшення ваги та парусності шляхом застосування у ньому напруженої рамної конструкції. Заявлений, як і відомий, корпус вуличного світлодіодного світильника, включає основу з елементами кріплення, на якій встановлена рама з прорізом для розміщення і фіксації у ньому світлодіодних модулів освітлювального приладу та комутаційних пристроїв, а, відповідно до пропонованої корисної моделі, основа корпуса виготовлена у вигляді жорсткої труби з елементами її кріплення до опори, а рама виготовлена з пластин, щонайменше одна з яких є пружною і встановлена з можливістю утворення напруженої рамної конструкції. Особливістю пропонованого корпуса вуличного світлодіодного світильника є і те, що рама виконана розсувною з можливістю її застосування для встановлення різних світлосвітлодіодних модулів. Також особливістю пропонованого корпуса вуличного світлодіодного світильника є і те, що рама має форму, побудовану на основі прямокутника, довші пластини якої виконані жорсткими і паралельними осі жорсткої труби, менші - є пружними, а всередині рами встановлені ребра жорсткості, перпендикулярні до довших пластин. Ще одною особливістю пропонованого корпуса вуличного світлодіодного світильника є і те, що в пружних пластинах виконані системи наскрізних отворів, призначені для підвищення їх пружності, зменшення ваги та парусності. Використання напруженої рамної конструкції дозволяє підвищити її жорсткість без збільшення товщини пластин, з яких вона виготовлена, і, як наслідок, дозволяє зменшити вагу конструкції в цілому при збереженні достатньої для роботи в умовах значних вітрових навантажень міцності. Розсувна рама надає можливість її використання для встановлення в ній різних типорозмірів світлодіодних модулів. Виконання в пружних пластинах рами наскрізних отворів забезпечує одночасно і підвищення їх гнучкості, і зменшення парусності, тобто опору переміщування повітря через корпус вуличного світлодіодного світильника. Суть пропонованої корисної моделі пояснюється схематичним кресленням. Корпус вуличного світлодіодного світильника включає основу - сталеву трубу 1, один кінець якої призначений для його розміщення і жорсткого закріплення у опорі /не показано/ за допомогою елементів кріплення - кілець та болтів /не показано/, розташованих у наскрізних різьбових отворах у кільцях та трубі 1. Вільний кінець труби 1 закритий заглушкою /не показано/. На трубі 1 встановлена рама з прорізом для розміщення і фіксації у ньому світлодіодних модулів та комутаційних пристроїв /не показано/. Рама має форму, побудовану на основі прямокутника. Дві довші пластини 2 рами виконані жорсткими і паралельними осі жорсткої труби 1, а дві менші - є пружними пластинами зовнішньою 3 і внутрішньою 4 та мають центральні отвори для проходження труби 1. Всередині рами встановлені ребра жорсткості 5, перпендикулярні до довших пластин 2 з центральними наскрізними отворами для проходження труби 1. Середина кожної пружної пластини 3 і 4 закріплена на трубі 1 за допомогою елемента кріплення - болта або саморізу чи заклепки /не показано/, що закріплений у наскрізному відповідному отворі у трубі 1 і проходить через наскрізний отвір у відігнутому під прямим кутом виступі на пластинах 3 і 4, що лежить на циліндричній поверхні труби 1. При цьому пластини 3 і 4 розташовані та закріплені на трубі 1 з можливістю утворення навантаженої рамної конструкції з пружними 1 UA 109192 U 5 10 15 20 25 деформаціями. Згадана рама може бути виконана розсувною з можливістю її застосування для використання світлодіодних модулів різних типорозмірів. Для цього у трубі 1 виконують кілька відповідних наскрізних різьбових отворів для болтів /не показано/ та застосовують пластини 2 більшої або меншої довжини. В пружних пластинах 3 і 4 та у ребрах жорсткості 5 виконані системи наскрізних отворів, призначених для підвищення гнучкості пластин 3 і 4, зменшення ваги та парусності конструкції в цілому. В трубі 1 виконані також різьбові отвори /не показані/, розташовані по колу труби 1 для болтів /не показано/, що призначені для повороту і фіксації рами з метою зміни діаграми направленості випромінювання світла вуличним світлодіодним світильником. Пропонований корпус вуличного світлодіодного світильника налаштовують на роботу так. Попередньо на трубі 1 встановлюють раму. При цьому на трубі 1 розміщують кільця, просовують трубу 1 через центральні отвори у пружних пластинах 3, 4 та у ребрах жорсткості 5. З'єднують кінці пружних пластин 3, 4, ребер жорсткості 8 з відповідними кінцями пластин 2 до утворення прямокутної рами. Закріплюють центральну ділянку внутрішньої пружної пластини 4 на визначеній ділянці труби 1 за допомогою елемента кріплення, наприклад болта, підтягують середину зовнішньої пружної пластини 3 в напрямку ближчого кінця труби 1 і за допомогою болта фіксують зовнішню пружну пластину 3 і положення рами в цілому на трубі 1. Після насичення рами світловими модулями та комутаційними пристроями вставляють вільний кінець труби 1 у опору і за допомогою елементів кріплення - кілець та болтів, розташованих у наскрізних різьбових отворах у кільцях жорстко фіксують положення вуличного світлодіодного світильника у відповідності до визначеної діаграми направленості випромінювання світла. Завдяки застосуванню у пропонованому пристрої попередньо навантаженої рамної конструкції, вдалося зменшити вагу та парусність корпуса вуличного світлодіодного світильника, що дозволило підвищити його надійність та довговічність порівняно із прототипом. Окрім сказаного, використання пропонованого пристрою сприяє збільшенню ресурсу і опори світильника за рахунок зменшення навантажень згину шляхом зменшення парусності і ваги пропонованого корпуса. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Корпус вуличного світлодіодного світильника, що включає основу з елементами кріплення, на якій встановлена рама з прорізом для розміщення і фіксації у ньому світлодіодних модулів освітлювального приладу та комутаційних пристроїв, який відрізняється тим, що основа корпуса виготовлена у вигляді жорсткої труби з елементами її кріплення до опори, а рама виготовлена з пластин, щонайменше одна з яких є пружною і встановлена з можливістю утворення напруженої рамної конструкції. 2. Корпус вуличного світлодіодного світильника за п. 1, який відрізняється тим, що рама виконана розсувною з можливістю її застосування для встановлення різних світлодіодних модулів. 3. Корпус вуличного світлодіодного світильника за п. 1, який відрізняється тим, що рама має форму, побудовану на основі прямокутника, довші пластини якої виконані жорсткими і паралельними осі жорсткої труби, менші - є пружними, а всередині рами встановлені ребра жорсткості, перпендикулярні до довших пластин. 4. Корпус вуличного світлодіодного світильника за п. 1, який відрізняється тим, що в пружних пластинах виконані системи наскрізних отворів, призначені для підвищення їх пружності. 2 UA 109192 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ,МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
