Автоматична система керування

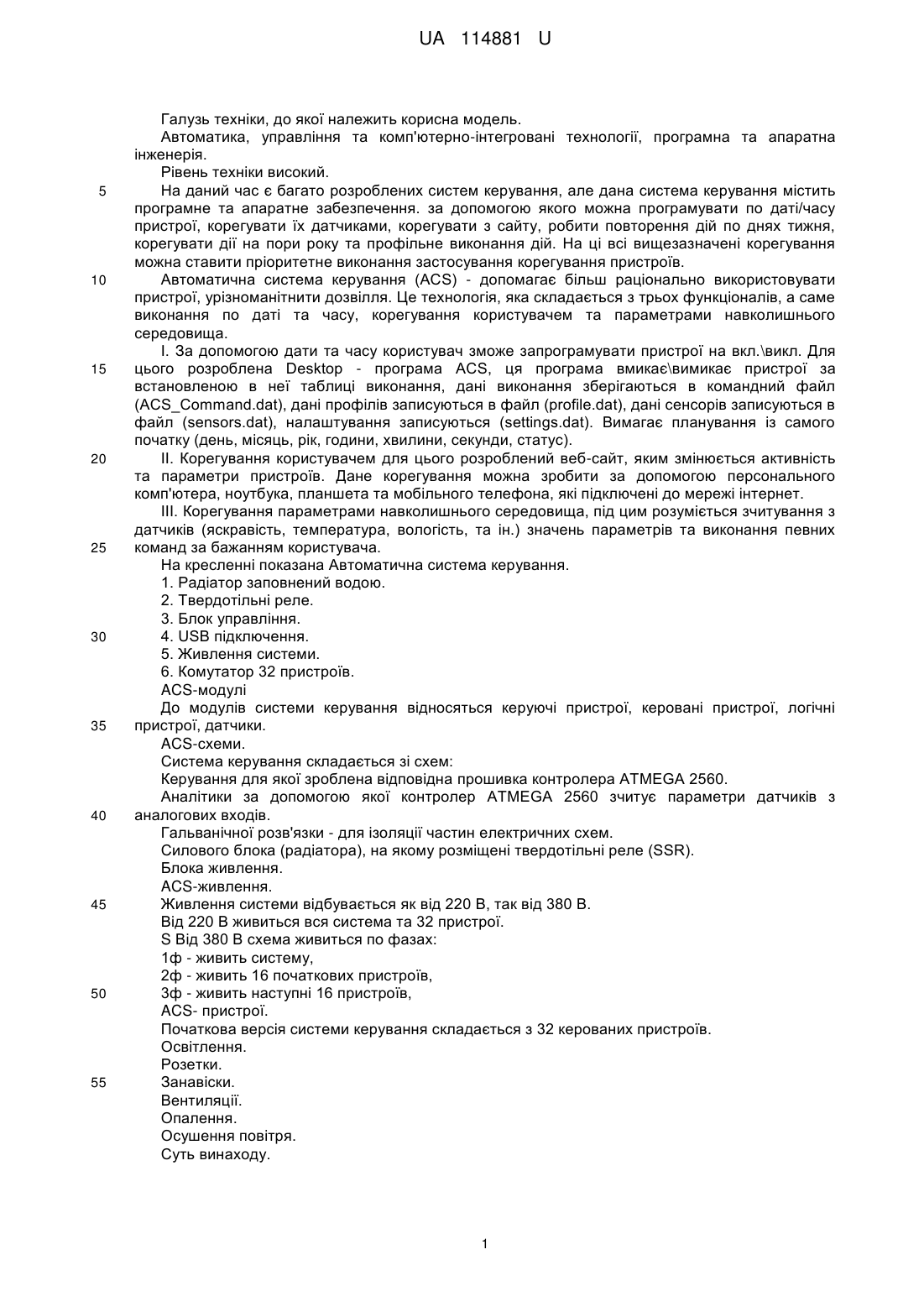

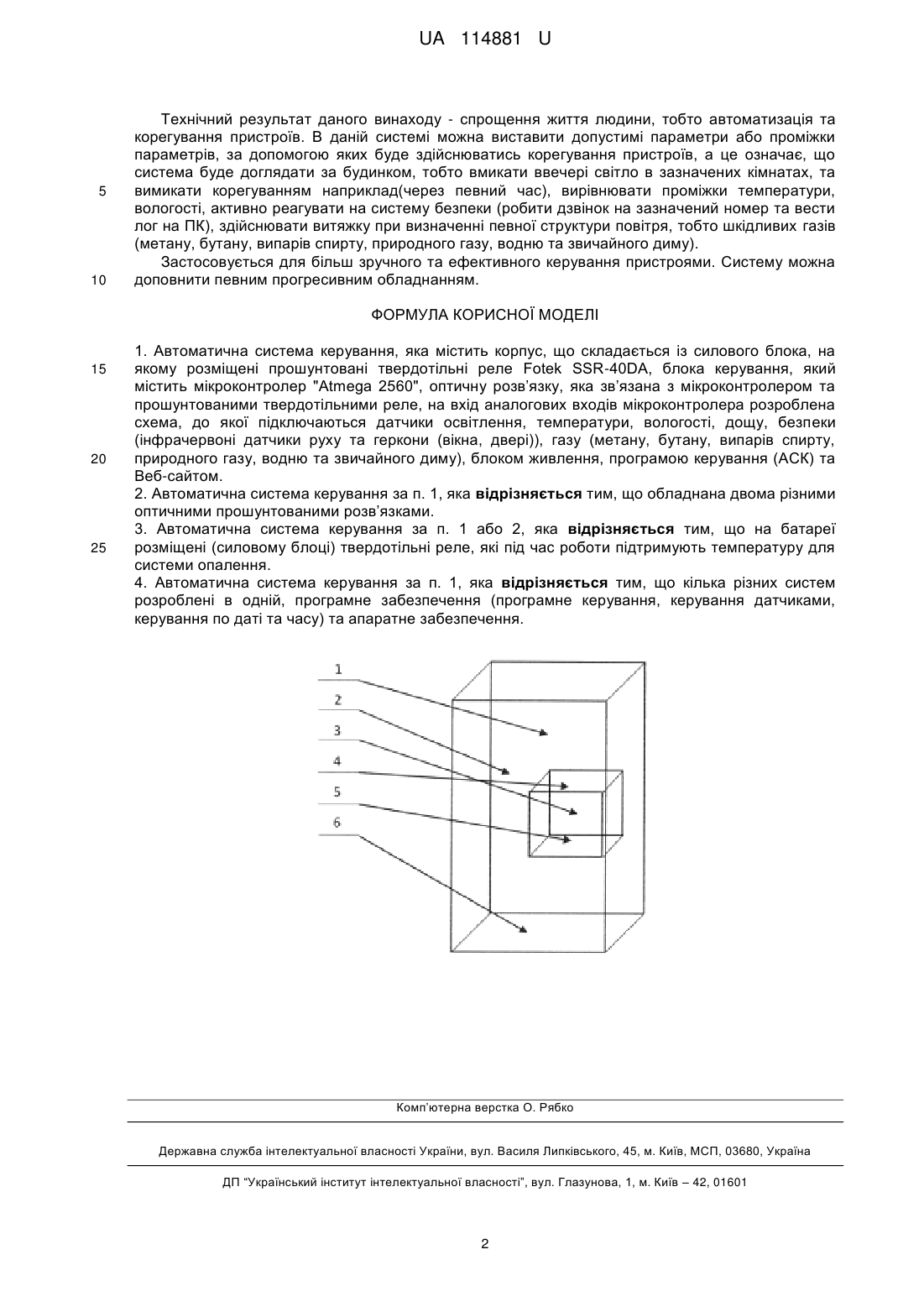

Реферат: Автоматична система керування містить корпус, що складається із силового блока, на якому розміщені прошунтовані твердотільні реле Fotek SSR-40DA, блока керування який містить мікроконтролер "Atmega 2560", оптичну розв’язку, яка зв’язана з мікроконтролером та прошунтованими твердотільними реле, на вхід аналогових входів мікроконтролера розроблена схема, до якої підключаються датчики освітлення, температури, вологості, дощу, безпеки (інфрачервоні датчики руху та геркони (вікна, двері)), газу (метану, бутану, випарів спирту, природного газу, водню та звичайного диму), блоком живлення, програмою керування (АСК) та Веб-сайтом. UA 114881 U (54) АВТОМАТИЧНА СИСТЕМА КЕРУВАННЯ UA 114881 U UA 114881 U 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки, до якої належить корисна модель. Автоматика, управління та комп'ютерно-інтегровані технології, програмна та апаратна інженерія. Рівень техніки високий. На даний час є багато розроблених систем керування, але дана система керування містить програмне та апаратне забезпечення. за допомогою якого можна програмувати по даті/часу пристрої, корегувати їх датчиками, корегувати з сайту, робити повторення дій по днях тижня, корегувати дії на пори року та профільне виконання дій. На ці всі вищезазначені корегування можна ставити пріоритетне виконання застосування корегування пристроїв. Автоматична система керування (ACS) - допомагає більш раціонально використовувати пристрої, урізноманітнити дозвілля. Це технологія, яка складається з трьох функціоналів, а саме виконання по даті та часу, корегування користувачем та параметрами навколишнього середовища. І. За допомогою дати та часу користувач зможе запрограмувати пристрої на вкл.\викл. Для цього розроблена Desktop - програма ACS, ця програма вмикає\вимикає пристрої за встановленою в неї таблиці виконання, дані виконання зберігаються в командний файл (ACS_Command.dat), дані профілів записуються в файл (profile.dat), дані сенсорів записуються в файл (sensors.dat), налаштування записуються (settings.dat). Вимагає планування із самого початку (день, місяць, рік, години, хвилини, секунди, статус). II. Корегування користувачем для цього розроблений веб-сайт, яким змінюється активність та параметри пристроїв. Дане корегування можна зробити за допомогою персонального комп'ютера, ноутбука, планшета та мобільного телефона, які підключені до мережі інтернет. III. Корегування параметрами навколишнього середовища, під цим розуміється зчитування з датчиків (яскравість, температура, вологість, та ін.) значень параметрів та виконання певних команд за бажанням користувача. На кресленні показана Автоматична система керування. 1. Радіатор заповнений водою. 2. Твердотільні реле. 3. Блок управління. 4. USB підключення. 5. Живлення системи. 6. Комутатор 32 пристроїв. ACS-модулі До модулів системи керування відносяться керуючі пристрої, керовані пристрої, логічні пристрої, датчики. ACS-схеми. Система керування складається зі схем: Керування для якої зроблена відповідна прошивка контролера ATMEGA 2560. Аналітики за допомогою якої контролер ATMEGA 2560 зчитує параметри датчиків з аналогових входів. Гальванічної розв'язки - для ізоляції частин електричних схем. Силового блока (радіатора), на якому розміщені твердотільні реле (SSR). Блока живлення. ACS-живлення. Живлення системи відбувається як від 220 В, так від 380 В. Від 220 В живиться вся система та 32 пристрої. S Від 380 В схема живиться по фазах: 1ф - живить систему, 2ф - живить 16 початкових пристроїв, 3ф - живить наступні 16 пристроїв, ACS- пристрої. Початкова версія системи керування складається з 32 керованих пристроїв. Освітлення. Розетки. Занавіски. Вентиляції. Опалення. Осушення повітря. Суть винаходу. 1 UA 114881 U 5 10 Технічний результат даного винаходу - спрощення життя людини, тобто автоматизація та корегування пристроїв. В даній системі можна виставити допустимі параметри або проміжки параметрів, за допомогою яких буде здійснюватись корегування пристроїв, а це означає, що система буде доглядати за будинком, тобто вмикати ввечері світло в зазначених кімнатах, та вимикати корегуванням наприклад(через певний час), вирівнювати проміжки температури, вологості, активно реагувати на систему безпеки (робити дзвінок на зазначений номер та вести лог на ПК), здійснювати витяжку при визначенні певної структури повітря, тобто шкідливих газів (метану, бутану, випарів спирту, природного газу, водню та звичайного диму). Застосовується для більш зручного та ефективного керування пристроями. Систему можна доповнити певним прогресивним обладнанням. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 1. Автоматична система керування, яка містить корпус, що складається із силового блока, на якому розміщені прошунтовані твердотільні реле Fotek SSR-40DA, блока керування, який містить мікроконтролер "Atmega 2560", оптичну розв’язку, яка зв’язана з мікроконтролером та прошунтованими твердотільними реле, на вхід аналогових входів мікроконтролера розроблена схема, до якої підключаються датчики освітлення, температури, вологості, дощу, безпеки (інфрачервоні датчики руху та геркони (вікна, двері)), газу (метану, бутану, випарів спирту, природного газу, водню та звичайного диму), блоком живлення, програмою керування (АСК) та Веб-сайтом. 2. Автоматична система керування за п. 1, яка відрізняється тим, що обладнана двома різними оптичними прошунтованими розв’язками. 3. Автоматична система керування за п. 1 або 2, яка відрізняється тим, що на батареї розміщені (силовому блоці) твердотільні реле, які під час роботи підтримують температуру для системи опалення. 4. Автоматична система керування за п. 1, яка відрізняється тим, що кілька різних систем розроблені в одній, програмне забезпечення (програмне керування, керування датчиками, керування по даті та часу) та апаратне забезпечення. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
