Пластичне мастило

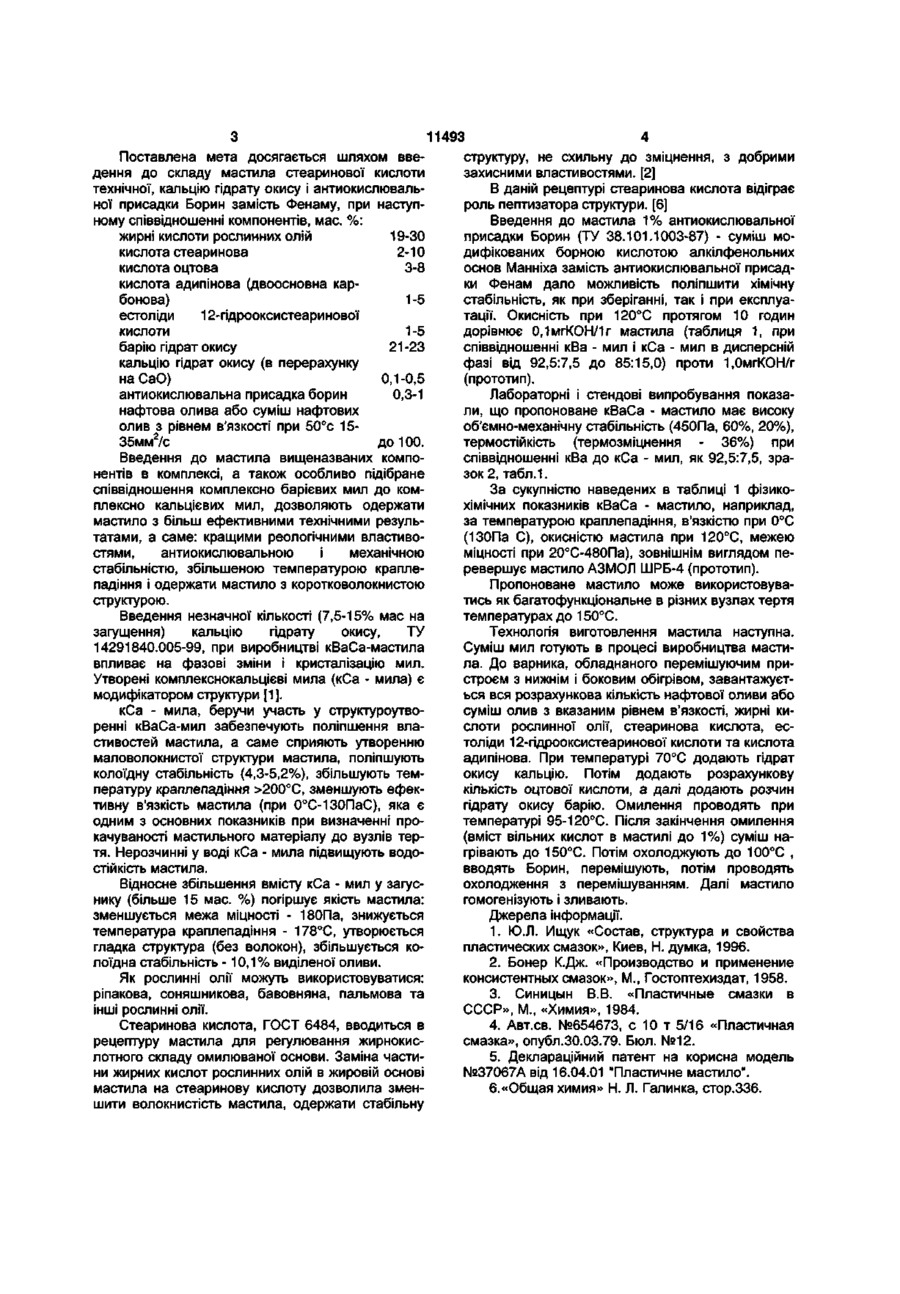

Пластичне мастило на основі нафтової оливи, що містить жирні кислоти рослинних олій, естоліди 12-гідрооксистеаринової кислоти, кислоту адипінову, оцтову кислоту, барію гідрат окису, яке відрізняється тим, що додатково містить кислоту стеаринову, кальцію гідрат окису і антиокислювальну антиокислювальну присадку Борин на основі суміші нафтових олив з рівнем в'язкості 15-35 мм7с при 50°С при такому співвідношенні, мас.%: жирні кислоти рослинних олій 19-30 кислота стеаринова 2-10 кислота оцтова 3-8 кислота адипінова 1-5 естоліди 12гідрооксистеаринової кислоти 1-5 барію гідрат окису 21-23 кальцію гідрат окису в перерахунку на СаО 0,1-0,5 антиокислювальна присадка Борин 0,3-1 нафтова олива або суміш нафтових олив з рівнем в'язкості 1535 мм /с, при 50°С до 100. со Передбачувана корисна модель належить до галузі виробництва пластичних мастил, зокрема, до мастил, виготовлених на комплексних барієвокальцієвих (кВаСа) милах, що застосовуються як загусники багатофункціональних мастил. Ці мастила використовуються у підшипниках кочення, ковзання різних передач машин, які працюють в широкому інтервалі температур і при можливому зіткненні з водою. Відомі комплексні барієві (кВа) мастила, які містять жирові компоненти, оцтову кислоту, гліцерин, віск, СЖК. З них найбільш близьким за складом до мастила, що заявляється, є пластичне мастило АЗМОЛ ШРБ-4, ТУУ 24.6-00152365-1722003 [5] (прототип), яке містить, мас.%: комплексне барієве мило кислот ріпакової олії і оцтової кислоти 17-40 барієве мило двоосновної карбонової кислоти 0,5-5,0 естоліди 12-гідрооксистеаринової кислоти 1,0-5,0 антиокислювальна присадка - Фенам 0,3-1,0 нафтова олива парафінонафтенової основи з в'язкістю при 50°С 20-35мм2/с до 100. На даний час для шарнірів підвісок і тяг рульового керування автомобіля типу "Жигулі" використовується кВа - мастило АЗМОЛ ШРБ-4 (прототип). Проте, мастило має довговолокнисту макроструктуру, що призводить до технічного ускладнення при автоматичному заповненні гумових ковпачків в процесі складання шарнірів рульового керування автомобілів ВАЗа. Температура краплепадіння кВа - мастила (прототип) до 200°С. Крім цього мастило має недостатню антиокислювальну стабільність і схильне до термозміцнення. Мета корисної моделі є створення кВаСа мастила, яке має маловолокнисту структуру, високу антиокислювальну стабільність, не схильного до зміцнення в процесі експлуатації і зберігання, здатного забезпечити надійну працездатність вузла тертя в інтервалі температур від мінус 40°С до плюс 150°С. СО 11493 Поставлена мета досягається шляхом ввеструктуру, не схильну до зміцнення, з добрими дення до складу мастила стеаринової кислоти захисними властивостями. [2] технічної, кальцію гідрату окису і антиокислювальВ даній рецептурі стеаринова кислота відіграє ної присадки Борин замість Фенаму, при наступроль пептизатора структури. [6] ному співвідношенні компонентів, мас. %: Введення до мастила 1% антиокислювальної жирні кислоти рослинних олій 19-30 присадки Борин (ТУ 38.101.1003-87) - суміш мокислота стеаринова 2-10 дифікованих борною кислотою алкілфенольних основ Манніха замість антиокислювальної присадкислота оцтова 3-8 ки Фенам дало можливість поліпшити хімічну кислота адипінова (двоосновна карстабільність, як при зберіганні, так і при експлуабонова) 1-5 тації. Окисність при 120°С протягом 10 годин естоліди 12-гідрооксистеаринової дорівнює 0,1мгКОН/1г мастила (таблиця 1, при кислоти 1 -5 співвідношенні кВа - мил і кСа - мил в дисперсній барію гідрат окису 21-23 фазі від 92,5:7,5 до 85:15,0) проти 1,0мгКОН/г кальцію гідрат окису (в перерахунку (прототип). наСаО) 0,1-0,5 антиокислювальна присадка борин 0,3-1 Лабораторні і стендові випробування показанафтова олива або суміш нафтових ли, що пропоноване кВаСа - мастило має високу олив з рівнем в'язкості при 50°с 15об'ємно-механічну стабільність (450Па, 60%, 20%), 35мм2/с до 100. термостійкість (термозміцнення - 36%) при Введення до мастила вищеназваних компоспіввідношенні кВа до кСа - мил, як 92,5:7,5, зранентів в комплексі, а також особливо підібране зок 2, табл.1. співвідношення комплексно барієвих мил до комЗа сукупністю наведених в таблиці 1 фізикоплексно кальцієвих мил, дозволяють одержати хімічних показників кВаСа - мастило, наприклад, мастило з більш ефективними технічними резульза температурою краплепадіння, в'язкістю при 0°С татами, а саме: кращими реологічними властиво(130Па С), окисністю мастила при 120°С, межею стями, антиокислювальною і механічною міцності при 20°С-480Па), зовнішнім виглядом пестабільністю, збільшеною температурою краплеревершує мастило АЗМОЛ ШРБ-4 (прототип). падіння і одержати мастило з коротковолокнистою Пропоноване мастило може використовуваструктурою. тись як багатофункціональне в різних вузлах тертя температурах до 150°С. Введення незначної кількості (7,5-15% мас на загущення) кальцію гідрату окису, ТУ Технологія виготовлення мастила наступна. 14291840.005-99, при виробництві кВаСа-мастила Суміш мил готують в процесі виробництва мастивпливає на фазові зміни і кристалізацію мил. ла. До варника, обладнаного перемішуючим приУтворені комплекснокальцієві мила (кСа - мила) є строєм з нижнім і боковим обігрівом, завантажуєтмодифікатором структури [1]. ься вся розрахункова кількість нафтової оливи або суміш олив з вказаним рівнем в'язкості, жирні кикСа - мила, беручи участь у структуроутвослоти рослинної олії, стеаринова кислота, есренні кВаСа-мил забезпечують поліпшення влатоліди 12-гідрооксистеаринової кислоти та кислота стивостей мастила, а саме сприяють утворенню адипінова. При температурі 70°С додають гідрат маловолокнистої структури мастила, поліпшують окису кальцію. Потім додають розрахункову колоїдну стабільність (4,3-5,2%), збільшують темкількість оцтової кислоти, а далі додають розчин пературу краплепадіння >200°С, зменшують ефекгідрату окису барію. Омилення проводять при тивну в'язкість мастила (при 0°С-130ПаС), яка є температурі 95-120°С. Після закінчення омилення одним з основних показників при визначенні про(вміст вільних кислот в мастилі до 1%) суміш накачуваності мастильного матеріалу до вузлів тергрівають до 150°С. Потім охолоджують до 100°С , тя. Нерозчинні у воді кСа - мила підвищують водовводять Борин, перемішують, потім проводять стійкість мастила. охолодження з перемішуванням. Далі мастило Відносне збільшення вмісту кСа - мил у загусгомогенізують і зливають. нику (більше 15 мас. %) погіршує якість мастила: зменшується межа міцності - 180Па, знижується Джерела інформації. температура краплепадіння - 178°С, утворюється 1. Ю.Л. Ищук «Состав, структура и свойства гладка структура (без волокон), збільшується копластических смазок», Киев, Н. думка, 1996. лоїдна стабільність -10,1% виділеної оливи. 2. Бонер К.Дж. «Производство и применение Як рослинні олії можуть використовуватися: консистентных смазок», М., Гостоптехиздат, 1958. ріпакова, соняшникова, бавовняна, пальмова та 3. Синицын В.В. «Пластичные смазки в інші рослинні олії. СССР», М., «Химия», 1984. Стеаринова кислота, ГОСТ 6484, вводиться в 4. Авт.св. №654673, с 10 т 5/16 «Пластичная рецептуру мастила для регулювання жирнокиссмазка», опубл.30.03.79. Бюл. №12. лотного складу омилюваної основи. Заміна части5. Деклараційний патент на корисна модель ни жирних кислот рослинних олій в жировій основі №37067А від 16.04.01 "Пластичне мастило". мастила на стеаринову кислоту дозволила змен6.«Общая химия» Н. Л. Галинка, стор.336. шити волокнистість мастила, одержати стабільну 11493 Таблиця 1 Вплив молярного співвідношення кВа-мил і кСа-мил на властивості кВаСа - мастила (концентрація загусника - 27,5%) молярне масове, % Температура краплепадіння, °С Межа МІЦНОСТІ при зсуві при 20°С, Па В'язкість при 0°С, Д=10с \ Па С Колоїдна стабільність відпресовка оливи, % Механічна стабільність - вихідна межа МІЦНОСТІ на розрив (при 20°С), Па - індекс руйнування, % - індекс відновлення, % Термозміцнення при 120°С за год , % Окиснють при 120°С за 10 годин, мгКОН/г мастила ЗОВНІШНІЙ ВИГЛЯД (структура) Комп'ютерна верстка В Мацело Співвідношення кВа-мил до кСа-мил у дисперсній фазі Прототип Зразок 2 Зразок 3 Зразок 1 Зразок 4 12 1 39 1 100 61 31 92,5 7,5 95 5,0 100 85 15 75 25 Характеристики 240н к 232 200 238 178 480 220 600 580 180 130 250 180 125,8 100 6,8 4,5 4,3 5,2 10,1 650 630 450 400 250 80 130 75 120 60 20 60 -10 52 5 80 57 36 ЗО 22 1,0 0,8 0,1 0,1 0,6 Короткі волокна Короткі волокна Гладка без вол Довговолокниста Волокниста Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул Глазунова, 1, м К и ї в - 4 2 01601
