Робочий орган культиватора

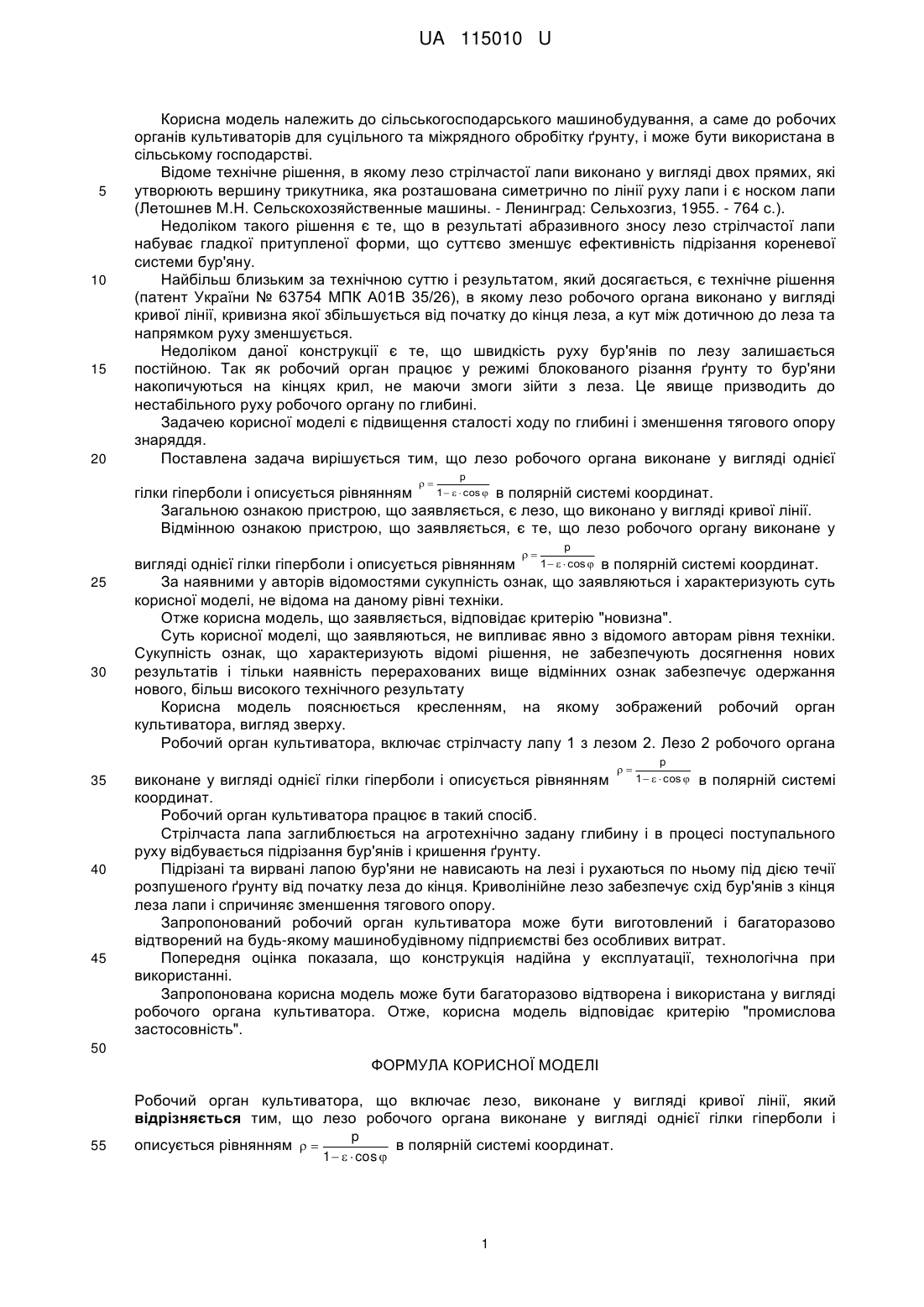

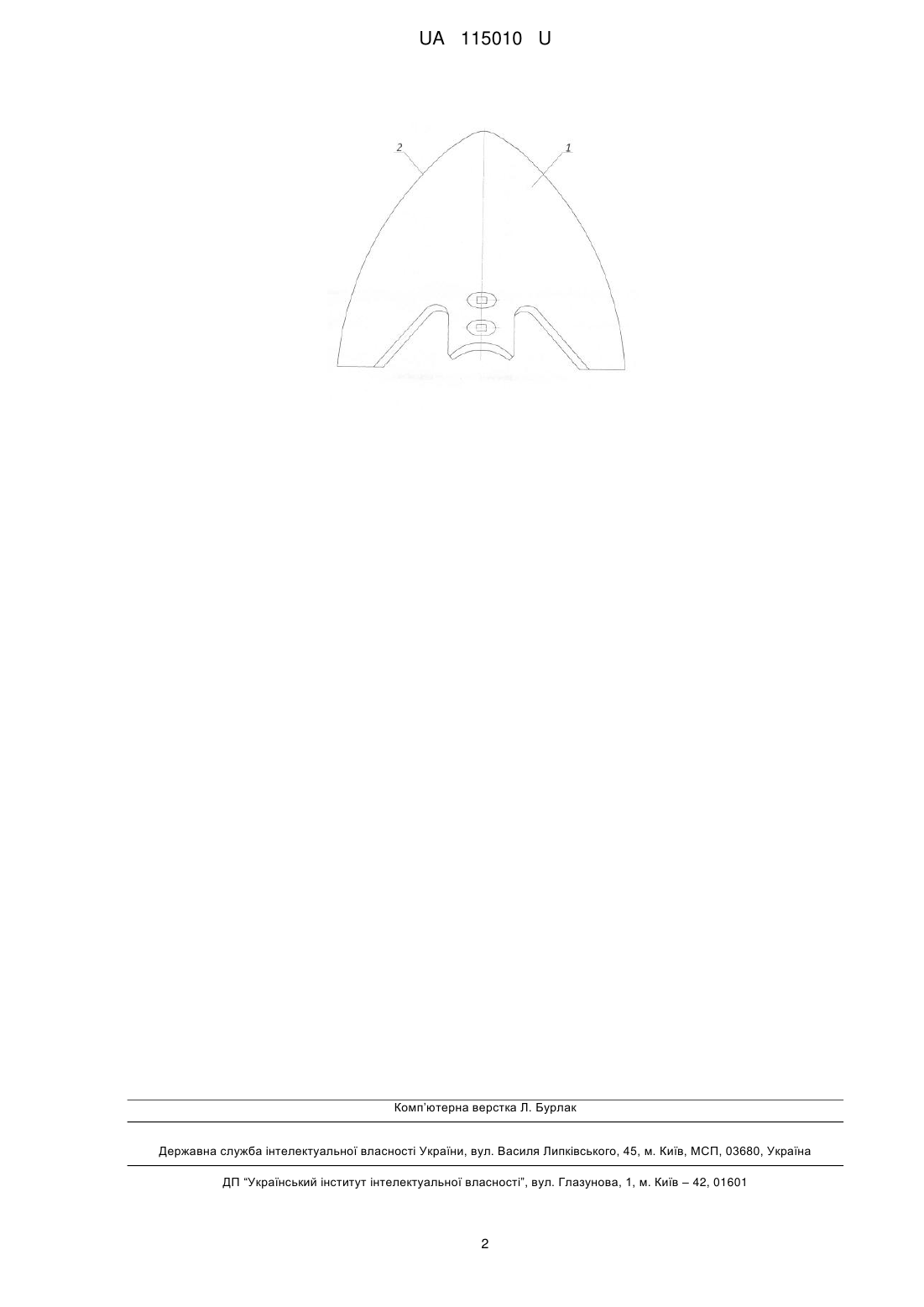

Реферат: робочого органа виконане у вигляді однієї гілки гіперболи і описується рівнянням   полярній системі координат. p в 1    cos  UA 115010 U Робочий орган культиватора, що включає лезо, виконане у вигляді кривої лінії, при цьому лезо UA 115010 U UA 115010 U 5 10 15 20 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту, і може бути використана в сільському господарстві. Відоме технічне рішення, в якому лезо стрілчастої лапи виконано у вигляді двох прямих, які утворюють вершину трикутника, яка розташована симетрично по лінії руху лапи і є носком лапи (Летошнев М.Н. Сельскохозяйственные машины. - Ленинград: Сельхозгиз, 1955. - 764 с.). Недоліком такого рішення є те, що в результаті абразивного зносу лезо стрілчастої лапи набуває гладкої притупленої форми, що суттєво зменшує ефективність підрізання кореневої системи бур'яну. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення (патент України № 63754 МПК А01В 35/26), в якому лезо робочого органа виконано у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується. Недоліком даної конструкції є те, що швидкість руху бур'янів по лезу залишається постійною. Так як робочий орган працює у режимі блокованого різання ґрунту то бур'яни накопичуються на кінцях крил, не маючи змоги зійти з леза. Це явище призводить до нестабільного руху робочого органу по глибині. Задачею корисної моделі є підвищення сталості ходу по глибині і зменшення тягового опору знаряддя. Поставлена задача вирішується тим, що лезо робочого органа виконане у вигляді однієї  p 1    cos  в полярній системі координат. гілки гіперболи і описується рівнянням Загальною ознакою пристрою, що заявляється, є лезо, що виконано у вигляді кривої лінії. Відмінною ознакою пристрою, що заявляється, є те, що лезо робочого органу виконане у  25 30 35 40 45 p 1    cos  в полярній системі координат. вигляді однієї гілки гіперболи і описується рівнянням За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляються, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату Корисна модель пояснюється кресленням, на якому зображений робочий орган культиватора, вигляд зверху. Робочий орган культиватора, включає стрілчасту лапу 1 з лезом 2. Лезо 2 робочого органа  p 1    cos  в полярній системі виконане у вигляді однієї гілки гіперболи і описується рівнянням координат. Робочий орган культиватора працює в такий спосіб. Стрілчаста лапа заглиблюється на агротехнічно задану глибину і в процесі поступального руху відбувається підрізання бур'янів і кришення ґрунту. Підрізані та вирвані лапою бур'яни не нависають на лезі і рухаються по ньому під дією течії розпушеного ґрунту від початку леза до кінця. Криволінійне лезо забезпечує схід бур'янів з кінця леза лапи і спричиняє зменшення тягового опору. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органа культиватора. Отже, корисна модель відповідає критерію "промислова застосовність". 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Робочий орган культиватора, що включає лезо, виконане у вигляді кривої лінії, який відрізняється тим, що лезо робочого органа виконане у вигляді однієї гілки гіперболи і 55 описується рівнянням   p в полярній системі координат. 1    cos  1 UA 115010 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
