Корпус плуга

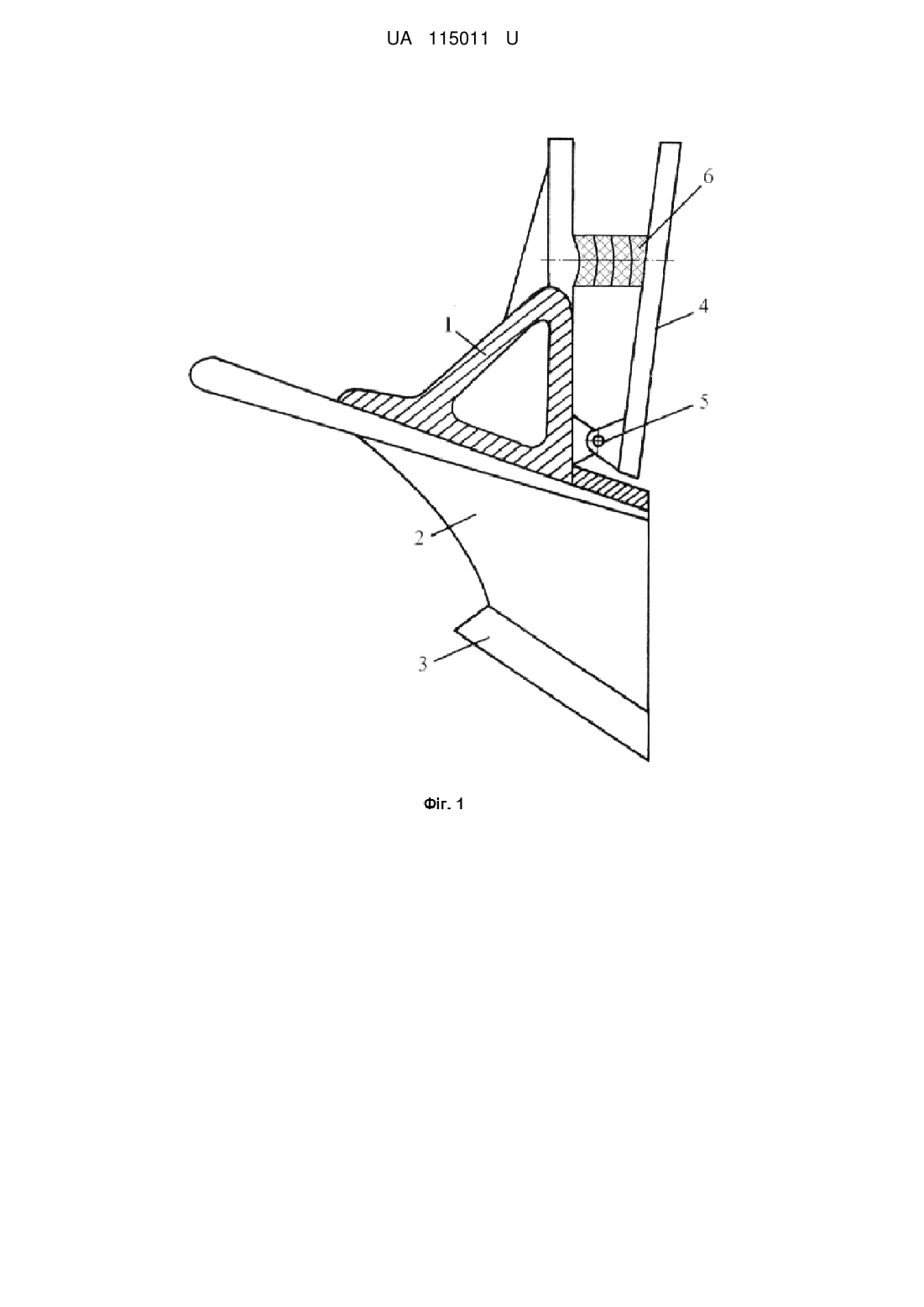

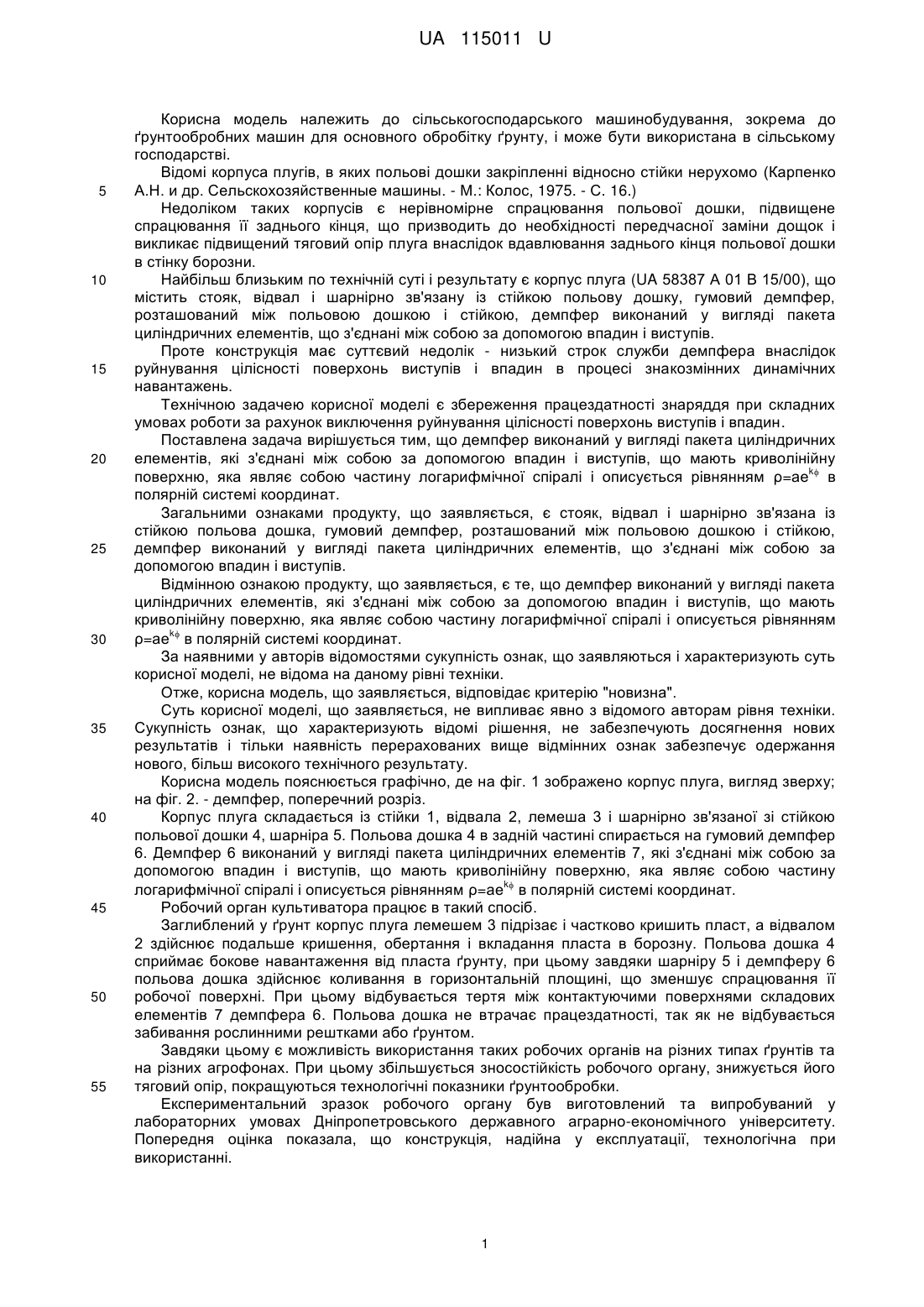

Реферат: UA 115011 U UA 115011 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, зокрема до ґрунтообробних машин для основного обробітку ґрунту, і може бути використана в сільському господарстві. Відомі корпуса плугів, в яких польові дошки закріпленні відносно стійки нерухомо (Карпенко Α.Η. и др. Сельскохозяйственные машины. - Μ.: Колос, 1975. - С. 16.) Недоліком таких корпусів є нерівномірне спрацювання польової дошки, підвищене спрацювання її заднього кінця, що призводить до необхідності передчасної заміни дощок і викликає підвищений тяговий опір плуга внаслідок вдавлювання заднього кінця польової дошки в стінку борозни. Найбільш близьким по технічній суті і результату є корпус плуга (UA 58387 А 01 В 15/00), що містить стояк, відвал і шарнірно зв'язану із стійкою польову дошку, гумовий демпфер, розташований між польовою дошкою і стійкою, демпфер виконаний у вигляді пакета циліндричних елементів, що з'єднані між собою за допомогою впадин і виступів. Проте конструкція має суттєвий недолік - низький строк служби демпфера внаслідок руйнування цілісності поверхонь виступів і впадин в процесі знакозмінних динамічних навантажень. Технічною задачею корисної моделі є збереження працездатності знаряддя при складних умовах роботи за рахунок виключення руйнування цілісності поверхонь виступів і впадин. Поставлена задача вирішується тим, що демпфер виконаний у вигляді пакета циліндричних елементів, які з'єднані між собою за допомогою впадин і виступів, що мають криволінійну k поверхню, яка являє собою частину логарифмічної спіралі і описується рівнянням ρ=ае в полярній системі координат. Загальними ознаками продукту, що заявляється, є стояк, відвал і шарнірно зв'язана із стійкою польова дошка, гумовий демпфер, розташований між польовою дошкою і стійкою, демпфер виконаний у вигляді пакета циліндричних елементів, що з'єднані між собою за допомогою впадин і виступів. Відмінною ознакою продукту, що заявляється, є те, що демпфер виконаний у вигляді пакета циліндричних елементів, які з'єднані між собою за допомогою впадин і виступів, що мають криволінійну поверхню, яка являє собою частину логарифмічної спіралі і описується рівнянням k ρ=ае в полярній системі координат. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється графічно, де на фіг. 1 зображено корпус плуга, вигляд зверху; на фіг. 2. - демпфер, поперечний розріз. Корпус плуга складається із стійки 1, відвала 2, лемеша 3 і шарнірно зв'язаної зі стійкою польової дошки 4, шарніра 5. Польова дошка 4 в задній частині спирається на гумовий демпфер 6. Демпфер 6 виконаний у вигляді пакета циліндричних елементів 7, які з'єднані між собою за допомогою впадин і виступів, що мають криволінійну поверхню, яка являє собою частину k логарифмічної спіралі і описується рівнянням ρ=ае в полярній системі координат. Робочий орган культиватора працює в такий спосіб. Заглиблений у ґрунт корпус плуга лемешем 3 підрізає і частково кришить пласт, а відвалом 2 здійснює подальше кришення, обертання і вкладання пласта в борозну. Польова дошка 4 сприймає бокове навантаження від пласта ґрунту, при цьому завдяки шарніру 5 і демпферу 6 польова дошка здійснює коливання в горизонтальній площині, що зменшує спрацювання її робочої поверхні. При цьому відбувається тертя між контактуючими поверхнями складових елементів 7 демпфера 6. Польова дошка не втрачає працездатності, так як не відбувається забивання рослинними рештками або ґрунтом. Завдяки цьому є можливість використання таких робочих органів на різних типах ґрунтів та на різних агрофонах. При цьому збільшується зносостійкість робочого органу, знижується його тяговий опір, покращуються технологічні показники ґрунтообробки. Експериментальний зразок робочого органу був виготовлений та випробуваний у лабораторних умовах Дніпропетровського державного аграрно-економічного університету. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. 1 UA 115011 U Запропонованакорисна модель може бути багаторазово відтворена і використана у вигляді робочого органу плуга. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Корпус плуга, що містить стояк, відвал і шарнірно зв'язану із стійкою польову дошку, гумовий демпфер, розташований між польовою дошкою і стійкою, демпфер виконаний у вигляді пакета циліндричних елементів, що з'єднані між собою за допомогою впадин і виступів, який відрізняється тим, що демпфер виконаний у вигляді пакета циліндричних елементів, які з'єднанні між собою за допомогою впадин і виступів, що мають криволінійну поверхню, яка k являє собою частину логарифмічної спіралі і описується рівнянням ρ=ае в полярній системі координат. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
