Робочий орган культиватора

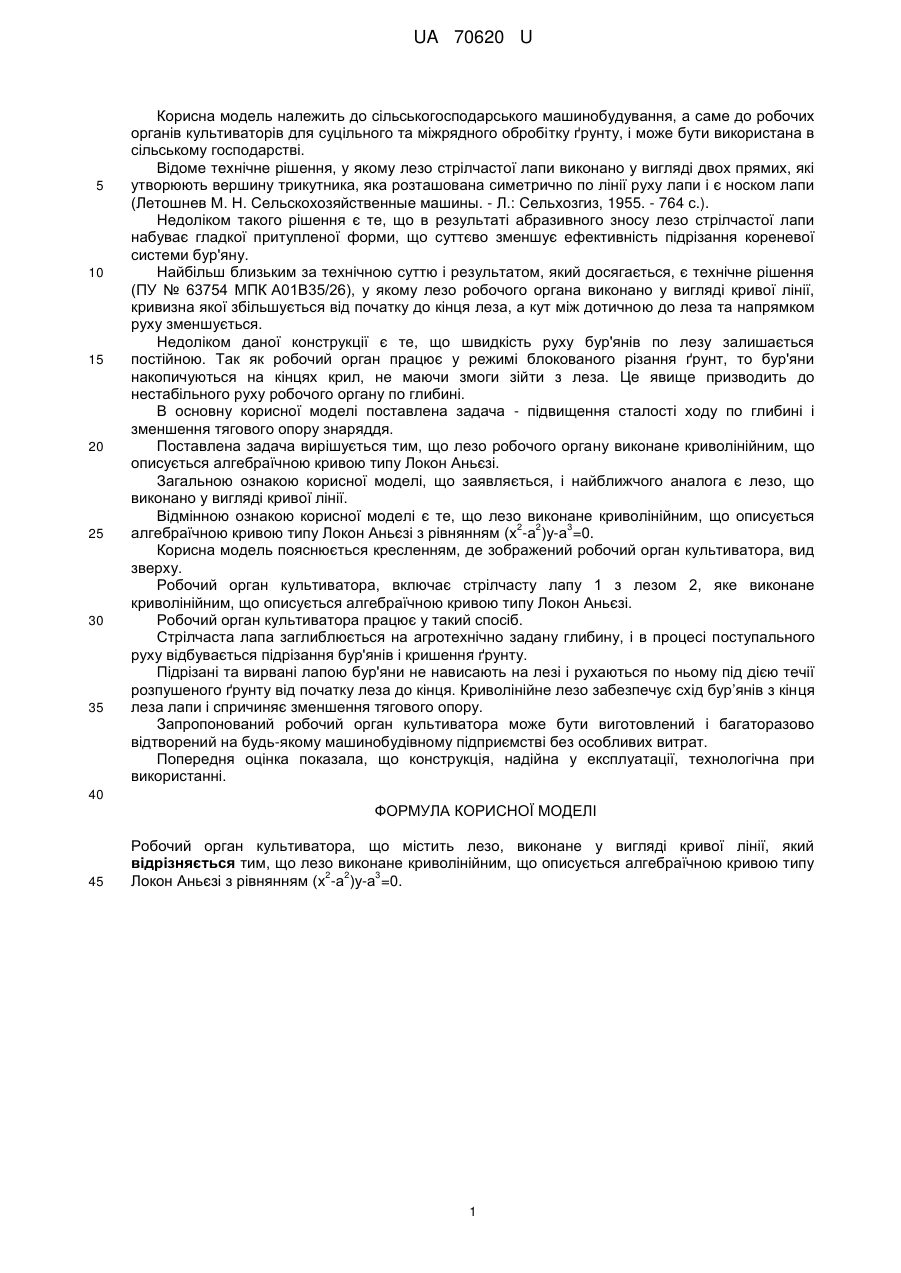

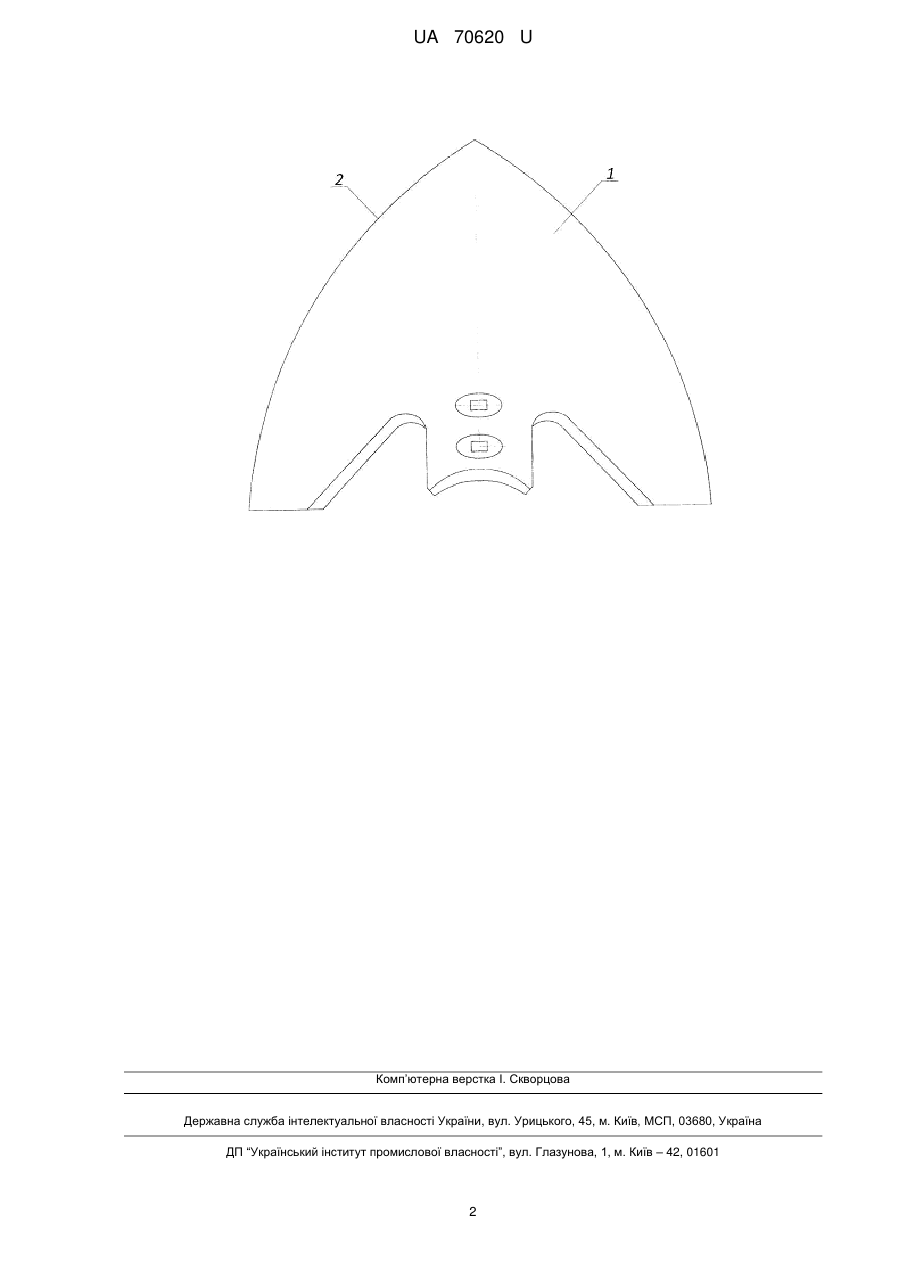

Реферат: UA 70620 U UA 70620 U 5 10 15 20 25 30 35 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту, і може бути використана в сільському господарстві. Відоме технічне рішення, у якому лезо стрілчастої лапи виконано у вигляді двох прямих, які утворюють вершину трикутника, яка розташована симетрично по лінії руху лапи і є носком лапи (Летошнев М. Н. Сельскохозяйственные машины. - Л.: Сельхозгиз, 1955. - 764 с.). Недоліком такого рішення є те, що в результаті абразивного зносу лезо стрілчастої лапи набуває гладкої притупленої форми, що суттєво зменшує ефективність підрізання кореневої системи бур'яну. Найбільш близьким за технічною суттю і результатом, який досягається, є технічне рішення (ПУ № 63754 МПК А01В35/26), у якому лезо робочого органа виконано у вигляді кривої лінії, кривизна якої збільшується від початку до кінця леза, а кут між дотичною до леза та напрямком руху зменшується. Недоліком даної конструкції є те, що швидкість руху бур'янів по лезу залишається постійною. Так як робочий орган працює у режимі блокованого різання ґрунт, то бур'яни накопичуються на кінцях крил, не маючи змоги зійти з леза. Це явище призводить до нестабільного руху робочого органу по глибині. В основну корисної моделі поставлена задача - підвищення сталості ходу по глибині і зменшення тягового опору знаряддя. Поставлена задача вирішується тим, що лезо робочого органу виконане криволінійним, що описується алгебраїчною кривою типу Локон Аньєзі. Загальною ознакою корисної моделі, що заявляється, і найближчого аналога є лезо, що виконано у вигляді кривої лінії. Відмінною ознакою корисної моделі є те, що лезо виконане криволінійним, що описується 2 2 3 алгебраїчною кривою типу Локон Аньєзі з рівнянням (х -а )у-а =0. Корисна модель пояснюється кресленням, де зображений робочий орган культиватора, вид зверху. Робочий орган культиватора, включає стрілчасту лапу 1 з лезом 2, яке виконане криволінійним, що описується алгебраїчною кривою типу Локон Аньєзі. Робочий орган культиватора працює у такий спосіб. Стрілчаста лапа заглиблюється на агротехнічно задану глибину, і в процесі поступального руху відбувається підрізання бур'янів і кришення ґрунту. Підрізані та вирвані лапою бур'яни не нависають на лезі і рухаються по ньому під дією течії розпушеного ґрунту від початку леза до кінця. Криволінійне лезо забезпечує схід бур’янів з кінця леза лапи і спричиняє зменшення тягового опору. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Робочий орган культиватора, що містить лезо, виконане у вигляді кривої лінії, який відрізняється тим, що лезо виконане криволінійним, що описується алгебраїчною кривою типу 2 2 3 Локон Аньєзі з рівнянням (х -а )у-а =0. 1 UA 70620 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
