Робочий орган культиватора

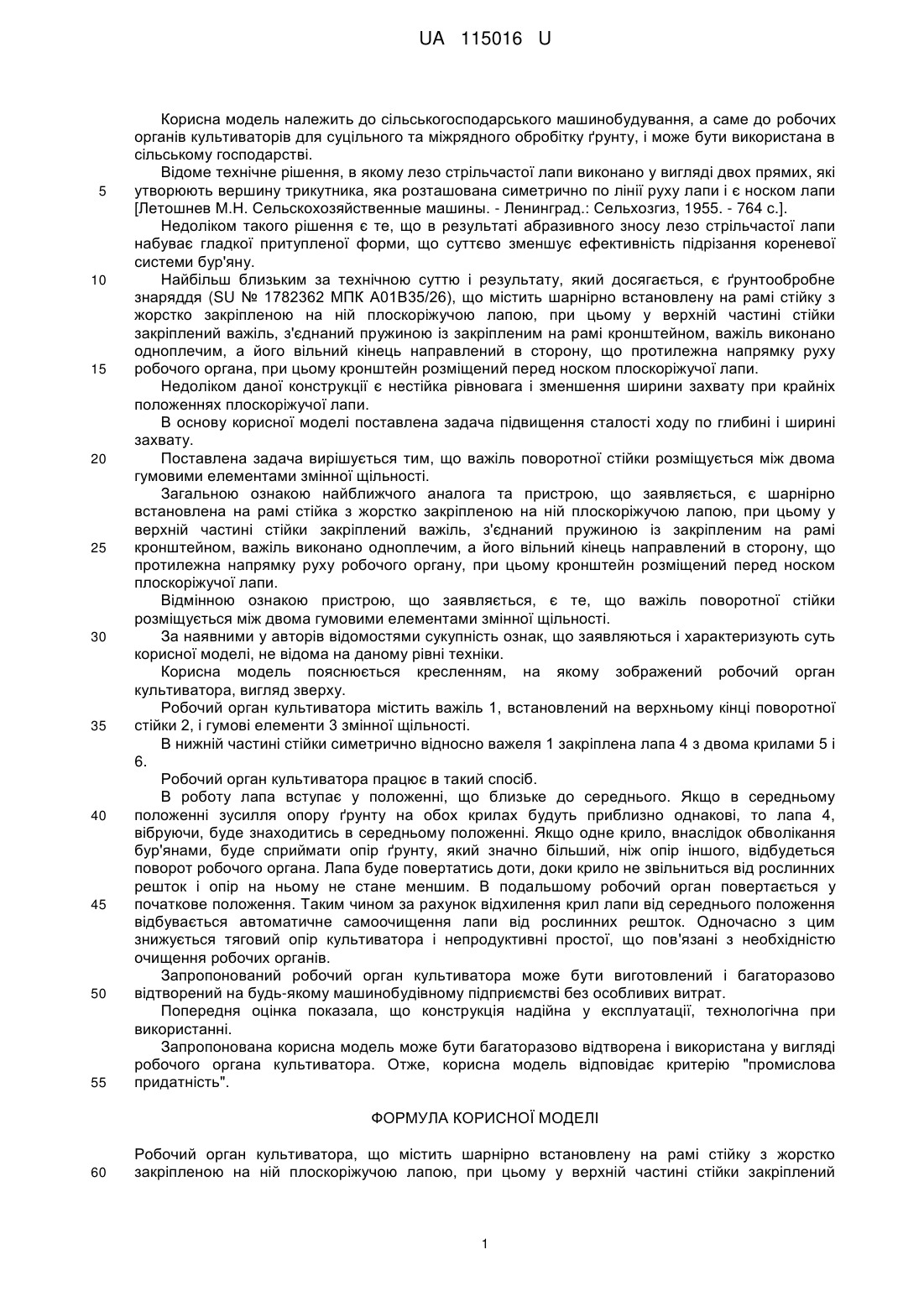

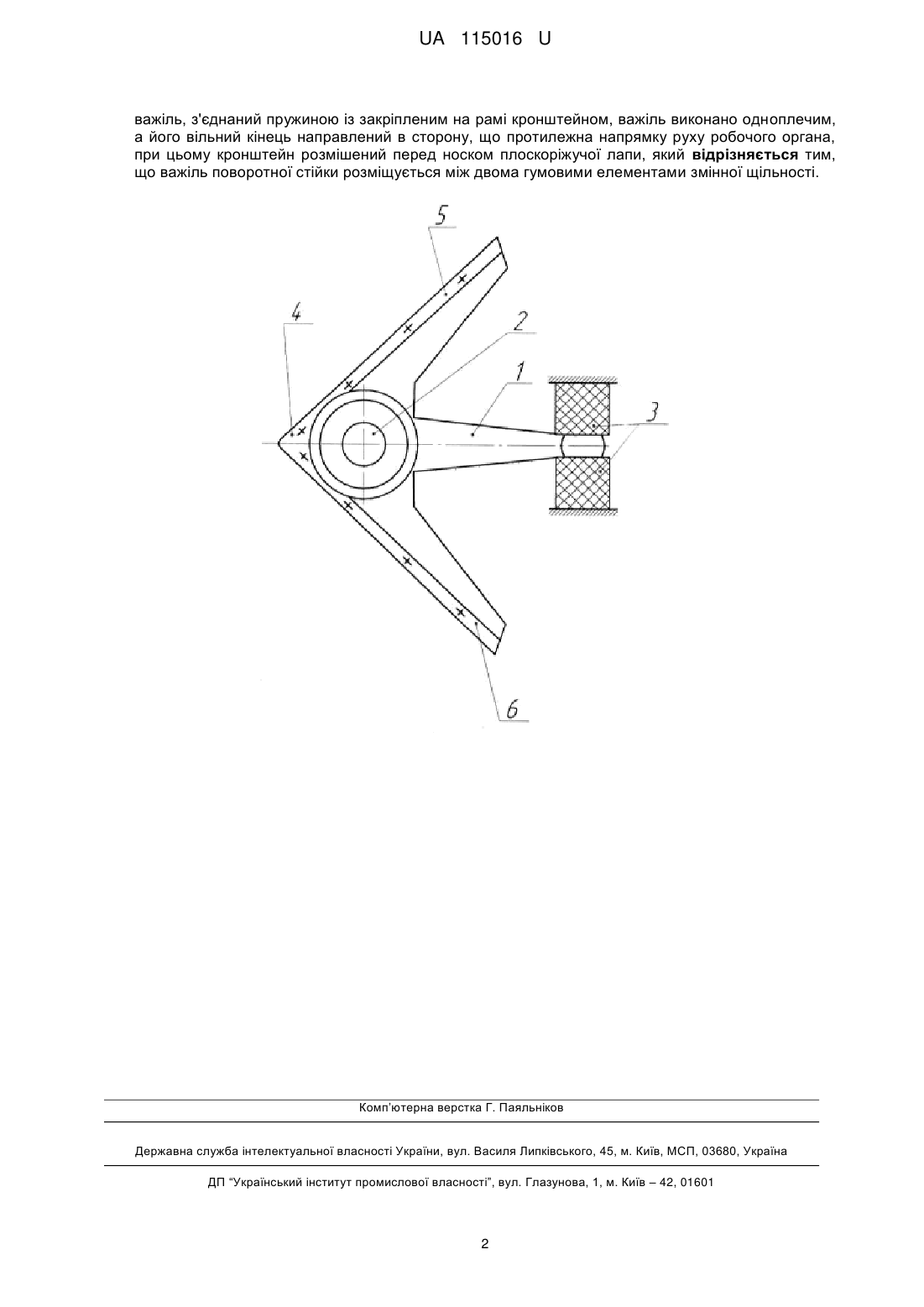

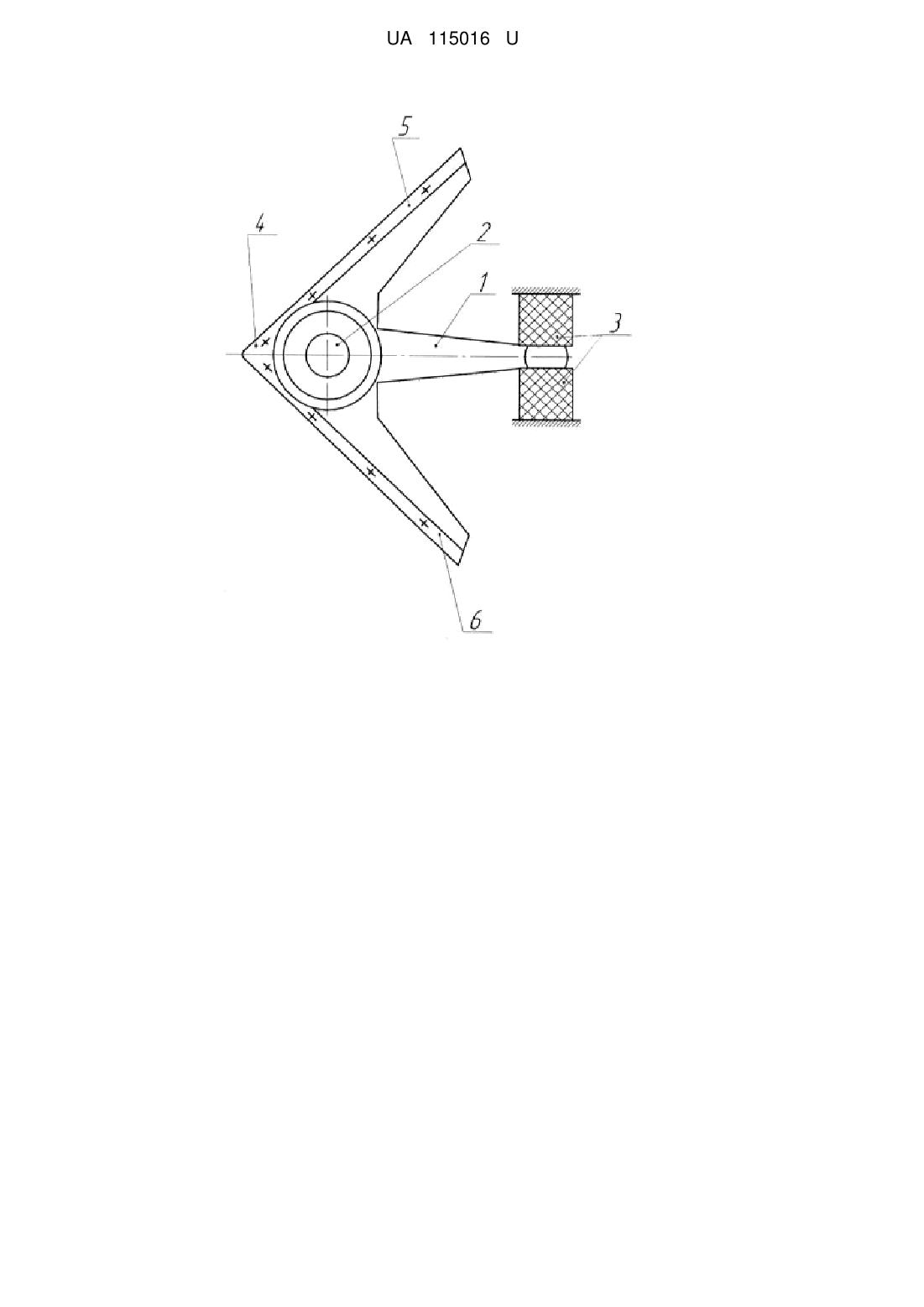

Реферат: UA 115016 U UA 115016 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту, і може бути використана в сільському господарстві. Відоме технічне рішення, в якому лезо стрільчастої лапи виконано у вигляді двох прямих, які утворюють вершину трикутника, яка розташована симетрично по лінії руху лапи і є носком лапи [Летошнев М.Н. Сельскохозяйственные машины. - Ленинград.: Сельхозгиз, 1955. - 764 с.]. Недоліком такого рішення є те, що в результаті абразивного зносу лезо стрільчастої лапи набуває гладкої притупленої форми, що суттєво зменшує ефективність підрізання кореневої системи бур'яну. Найбільш близьким за технічною суттю і результату, який досягається, є ґрунтообробне знаряддя (SU № 1782362 МПК А01В35/26), що містить шарнірно встановлену на рамі стійку з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органа, при цьому кронштейн розміщений перед носком плоскоріжучої лапи. Недоліком даної конструкції є нестійка рівновага і зменшення ширини захвату при крайніх положеннях плоскоріжучої лапи. В основу корисної моделі поставлена задача підвищення сталості ходу по глибині і ширині захвату. Поставлена задача вирішується тим, що важіль поворотної стійки розміщується між двома гумовими елементами змінної щільності. Загальною ознакою найближчого аналога та пристрою, що заявляється, є шарнірно встановлена на рамі стійка з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органу, при цьому кронштейн розміщений перед носком плоскоріжучої лапи. Відмінною ознакою пристрою, що заявляється, є те, що важіль поворотної стійки розміщується між двома гумовими елементами змінної щільності. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Корисна модель пояснюється кресленням, на якому зображений робочий орган культиватора, вигляд зверху. Робочий орган культиватора містить важіль 1, встановлений на верхньому кінці поворотної стійки 2, і гумові елементи 3 змінної щільності. В нижній частині стійки симетрично відносно важеля 1 закріплена лапа 4 з двома крилами 5 і 6. Робочий орган культиватора працює в такий спосіб. В роботу лапа вступає у положенні, що близьке до середнього. Якщо в середньому положенні зусилля опору ґрунту на обох крилах будуть приблизно однакові, то лапа 4, вібруючи, буде знаходитись в середньому положенні. Якщо одне крило, внаслідок обволікання бур'янами, буде сприймати опір ґрунту, який значно більший, ніж опір іншого, відбудеться поворот робочого органа. Лапа буде повертатись доти, доки крило не звільниться від рослинних решток і опір на ньому не стане меншим. В подальшому робочий орган повертається у початкове положення. Таким чином за рахунок відхилення крил лапи від середнього положення відбувається автоматичне самоочищення лапи від рослинних решток. Одночасно з цим знижується тяговий опір культиватора і непродуктивні простої, що пов'язані з необхідністю очищення робочих органів. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органа культиватора. Отже, корисна модель відповідає критерію "промислова придатність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Робочий орган культиватора, що містить шарнірно встановлену на рамі стійку з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений 1 UA 115016 U важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органа, при цьому кронштейн розмішений перед носком плоскоріжучої лапи, який відрізняється тим, що важіль поворотної стійки розміщується між двома гумовими елементами змінної щільності. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
