Формула / Реферат

Пристрій для підґрунтового зрошення, що містить два з'єднаних по твірним водоводи, по лінії дотику обох водоводів виконані водовипускні отвори, який відрізняється тим, що один з водоводів має здатність змінювати поперечний переріз в залежності від тиску води, регулюючи пляму контакту з водовипускними отворами.

Текст

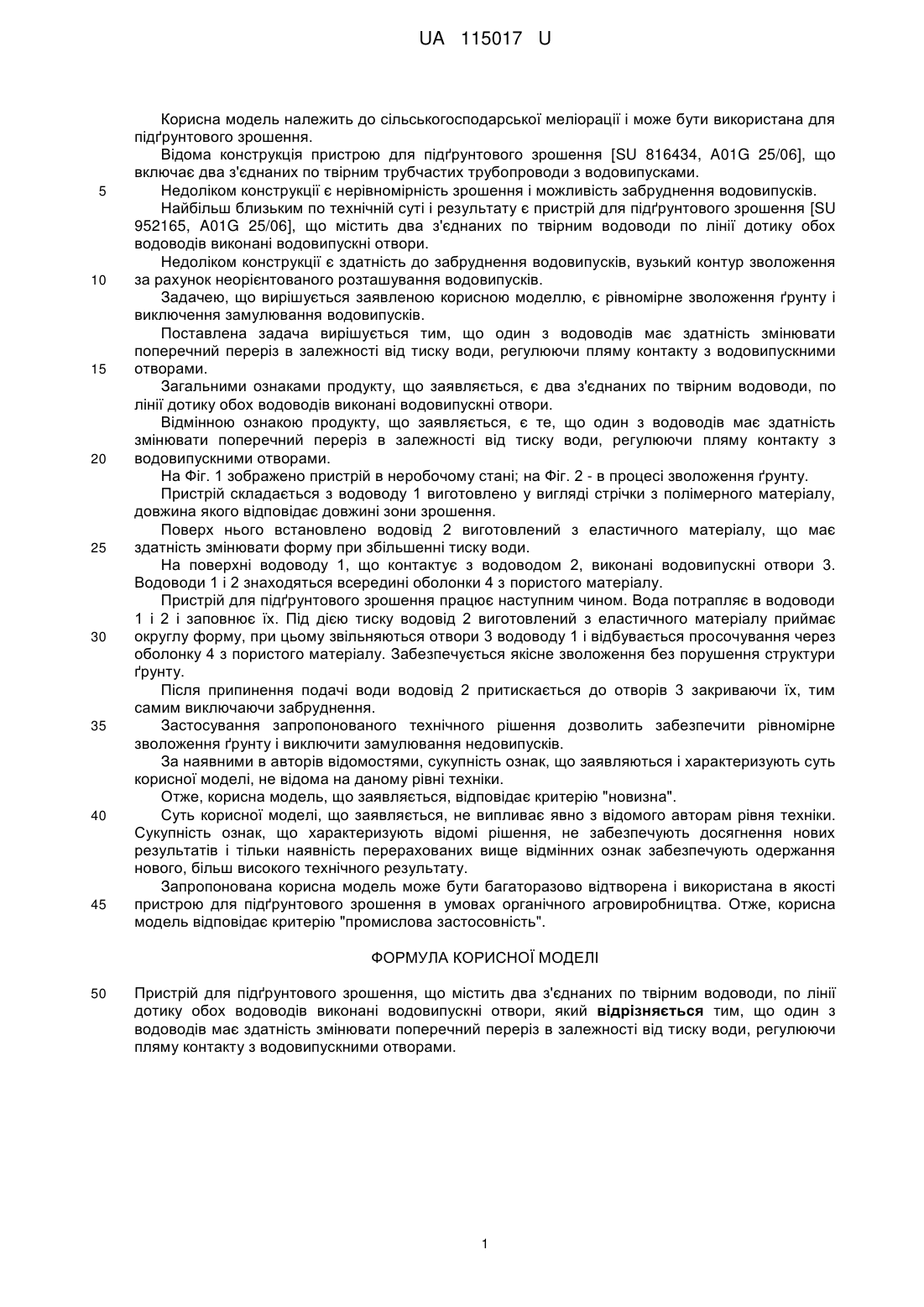

Реферат: Пристрій для підґрунтового зрошення містить два з'єднаних по твірним водоводи, по лінії дотику обох водоводів виконані водовипускні отвори. Один з водоводів має здатність змінювати поперечний переріз в залежності від тиску води, регулюючи пляму контакту з водовипускними отворами. UA 115017 U (12) UA 115017 U UA 115017 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарської меліорації і може бути використана для підґрунтового зрошення. Відома конструкція пристрою для підґрунтового зрошення [SU 816434, A01G 25/06], що включає два з'єднаних по твірним трубчастих трубопроводи з водовипусками. Недоліком конструкції є нерівномірність зрошення і можливість забруднення водовипусків. Найбільш близьким по технічній суті і результату є пристрій для підґрунтового зрошення [SU 952165, A01G 25/06], що містить два з'єднаних по твірним водоводи по лінії дотику обох водоводів виконані водовипускні отвори. Недоліком конструкції є здатність до забруднення водовипусків, вузький контур зволоження за рахунок неорієнтованого розташування водовипусків. Задачею, що вирішується заявленою корисною моделлю, є рівномірне зволоження ґрунту і виключення замулювання водовипусків. Поставлена задача вирішується тим, що один з водоводів має здатність змінювати поперечний переріз в залежності від тиску води, регулюючи пляму контакту з водовипускними отворами. Загальними ознаками продукту, що заявляється, є два з'єднаних по твірним водоводи, по лінії дотику обох водоводів виконані водовипускні отвори. Відмінною ознакою продукту, що заявляється, є те, що один з водоводів має здатність змінювати поперечний переріз в залежності від тиску води, регулюючи пляму контакту з водовипускними отворами. На Фіг. 1 зображено пристрій в неробочому стані; на Фіг. 2 - в процесі зволоження ґрунту. Пристрій складається з водоводу 1 виготовлено у вигляді стрічки з полімерного матеріалу, довжина якого відповідає довжині зони зрошення. Поверх нього встановлено водовід 2 виготовлений з еластичного матеріалу, що має здатність змінювати форму при збільшенні тиску води. На поверхні водоводу 1, що контактує з водоводом 2, виконані водовипускні отвори 3. Водоводи 1 і 2 знаходяться всередині оболонки 4 з пористого матеріалу. Пристрій для підґрунтового зрошення працює наступним чином. Вода потрапляє в водоводи 1 і 2 і заповнює їх. Під дією тиску водовід 2 виготовлений з еластичного матеріалу приймає округлу форму, при цьому звільняються отвори 3 водоводу 1 і відбувається просочування через оболонку 4 з пористого матеріалу. Забезпечується якісне зволоження без порушення структури ґрунту. Після припинення подачі води водовід 2 притискається до отворів 3 закриваючи їх, тим самим виключаючи забруднення. Застосування запропонованого технічного рішення дозволить забезпечити рівномірне зволоження ґрунту і виключити замулювання недовипусків. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана в якості пристрою для підґрунтового зрошення в умовах органічного агровиробництва. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для підґрунтового зрошення, що містить два з'єднаних по твірним водоводи, по лінії дотику обох водоводів виконані водовипускні отвори, який відрізняється тим, що один з водоводів має здатність змінювати поперечний переріз в залежності від тиску води, регулюючи пляму контакту з водовипускними отворами. 1 UA 115017 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: A01G 25/06

Мітки: умовах, пристрій, підґрунтового, органічного, агровиробництва, зрошення
