Робочий орган культиватора

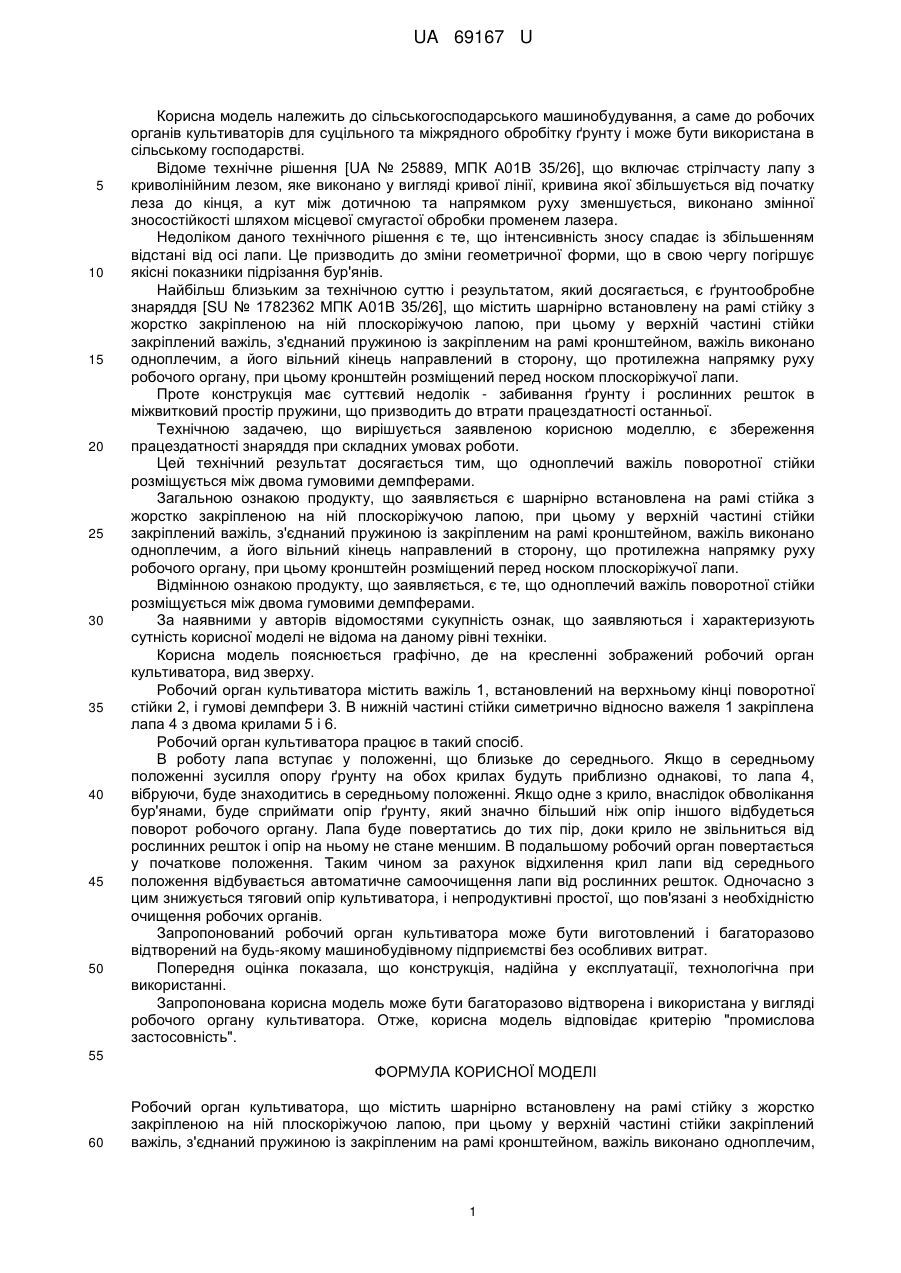

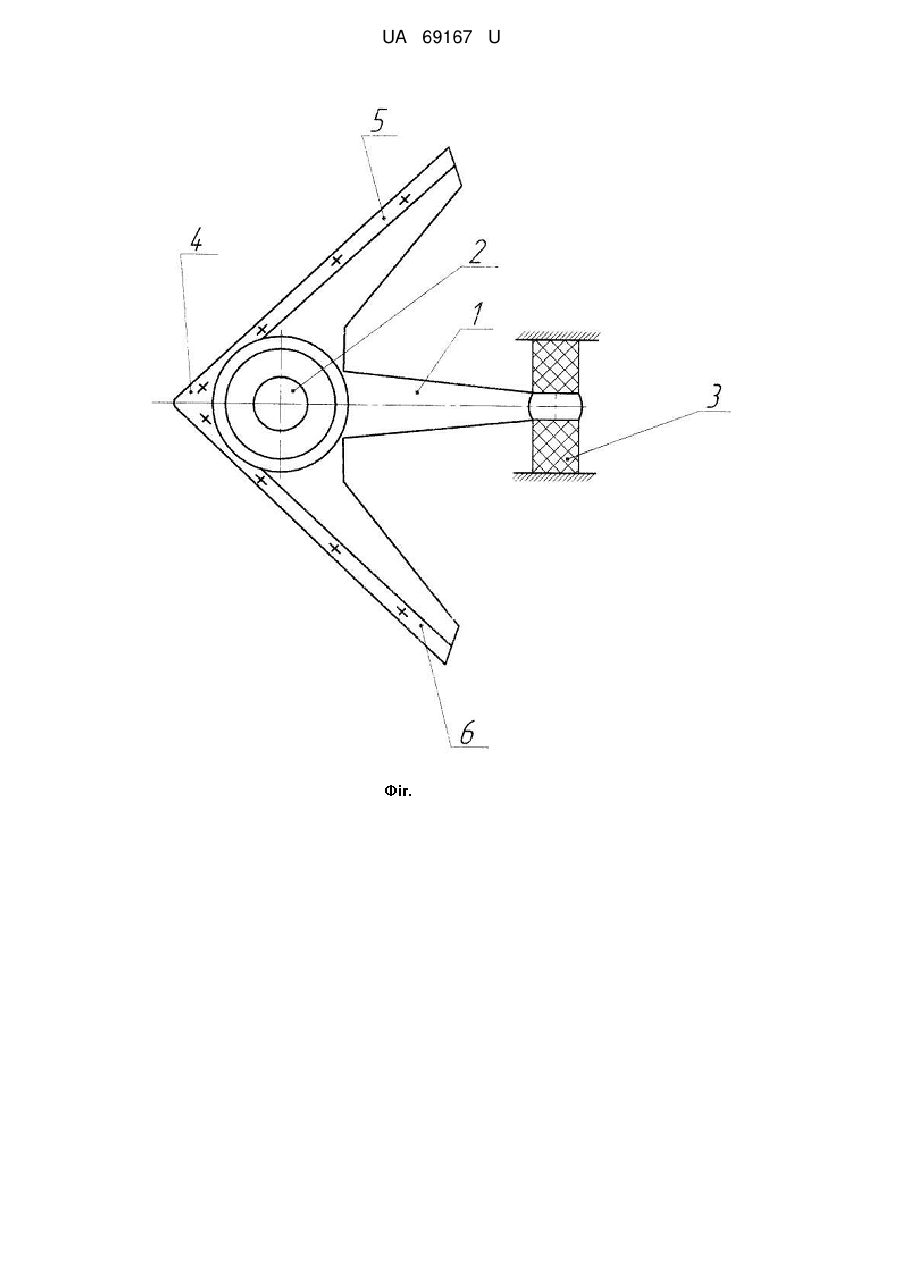

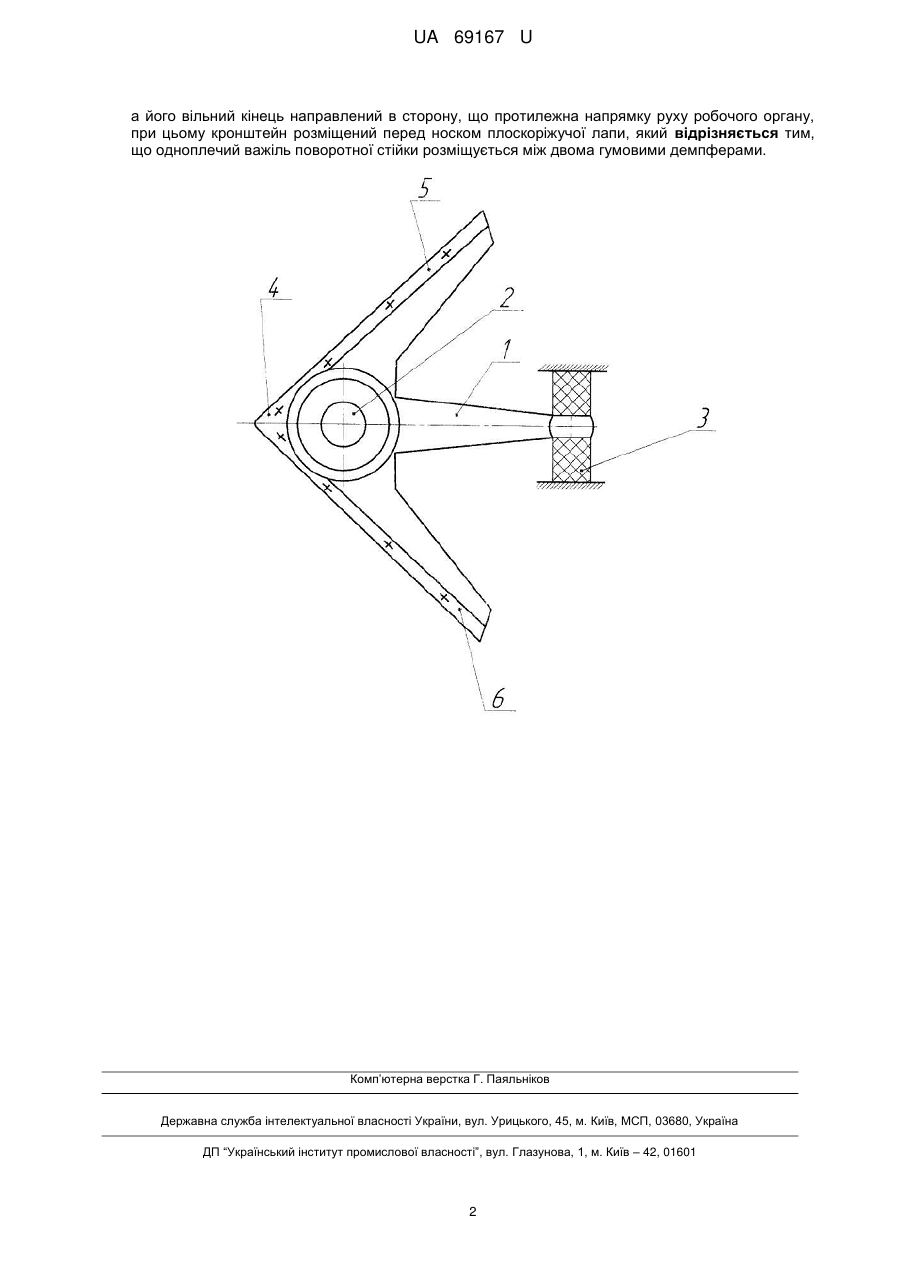

Реферат: UA 69167 U UA 69167 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, а саме до робочих органів культиваторів для суцільного та міжрядного обробітку ґрунту і може бути використана в сільському господарстві. Відоме технічне рішення [UA № 25889, МПК А01В 35/26], що включає стрілчасту лапу з криволінійним лезом, яке виконано у вигляді кривої лінії, кривина якої збільшується від початку леза до кінця, а кут між дотичною та напрямком руху зменшується, виконано змінної зносостійкості шляхом місцевої смугастої обробки променем лазера. Недоліком даного технічного рішення є те, що інтенсивність зносу спадає із збільшенням відстані від осі лапи. Це призводить до зміни геометричної форми, що в свою чергу погіршує якісні показники підрізання бур'янів. Найбільш близьким за технічною суттю і результатом, який досягається, є ґрунтообробне знаряддя [SU № 1782362 МПК А01В 35/26], що містить шарнірно встановлену на рамі стійку з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органу, при цьому кронштейн розміщений перед носком плоскоріжучої лапи. Проте конструкція має суттєвий недолік - забивання ґрунту і рослинних решток в міжвитковий простір пружини, що призводить до втрати працездатності останньої. Технічною задачею, що вирішується заявленою корисною моделлю, є збереження працездатності знаряддя при складних умовах роботи. Цей технічний результат досягається тим, що одноплечий важіль поворотної стійки розміщується між двома гумовими демпферами. Загальною ознакою продукту, що заявляється є шарнірно встановлена на рамі стійка з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органу, при цьому кронштейн розміщений перед носком плоскоріжучої лапи. Відмінною ознакою продукту, що заявляється, є те, що одноплечий важіль поворотної стійки розміщується між двома гумовими демпферами. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Корисна модель пояснюється графічно, де на кресленні зображений робочий орган культиватора, вид зверху. Робочий орган культиватора містить важіль 1, встановлений на верхньому кінці поворотної стійки 2, і гумові демпфери 3. В нижній частині стійки симетрично відносно важеля 1 закріплена лапа 4 з двома крилами 5 і 6. Робочий орган культиватора працює в такий спосіб. В роботу лапа вступає у положенні, що близьке до середнього. Якщо в середньому положенні зусилля опору ґрунту на обох крилах будуть приблизно однакові, то лапа 4, вібруючи, буде знаходитись в середньому положенні. Якщо одне з крило, внаслідок обволікання бур'янами, буде сприймати опір ґрунту, який значно більший ніж опір іншого відбудеться поворот робочого органу. Лапа буде повертатись до тих пір, доки крило не звільниться від рослинних решток і опір на ньому не стане меншим. В подальшому робочий орган повертається у початкове положення. Таким чином за рахунок відхилення крил лапи від середнього положення відбувається автоматичне самоочищення лапи від рослинних решток. Одночасно з цим знижується тяговий опір культиватора, і непродуктивні простої, що пов'язані з необхідністю очищення робочих органів. Запропонований робочий орган культиватора може бути виготовлений і багаторазово відтворений на будь-якому машинобудівному підприємстві без особливих витрат. Попередня оцінка показала, що конструкція, надійна у експлуатації, технологічна при використанні. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді робочого органу культиватора. Отже, корисна модель відповідає критерію "промислова застосовність". 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Робочий орган культиватора, що містить шарнірно встановлену на рамі стійку з жорстко закріпленою на ній плоскоріжучою лапою, при цьому у верхній частині стійки закріплений важіль, з'єднаний пружиною із закріпленим на рамі кронштейном, важіль виконано одноплечим, 1 UA 69167 U а його вільний кінець направлений в сторону, що протилежна напрямку руху робочого органу, при цьому кронштейн розміщений перед носком плоскоріжучої лапи, який відрізняється тим, що одноплечий важіль поворотної стійки розміщується між двома гумовими демпферами. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
