Корпус плуга

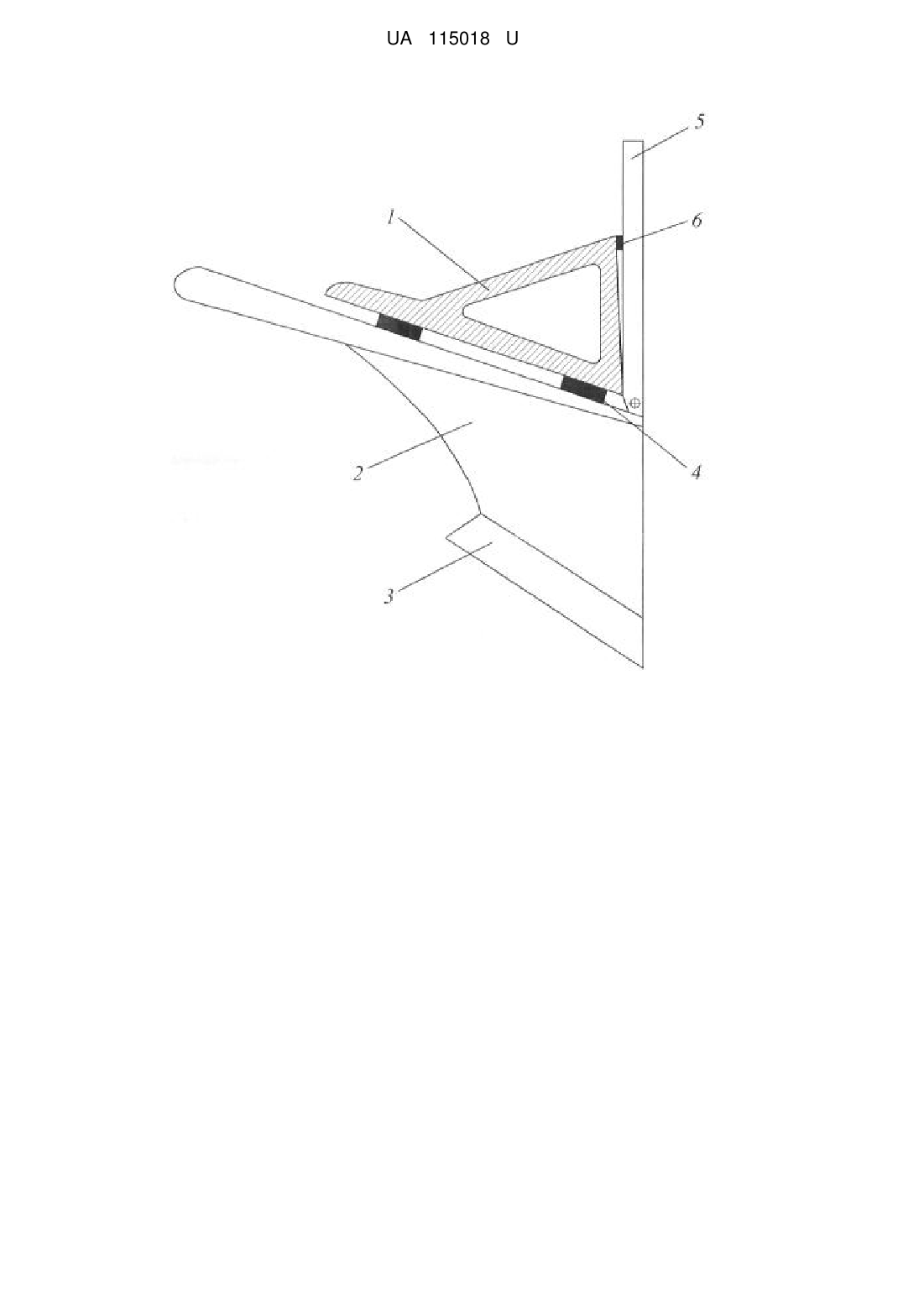

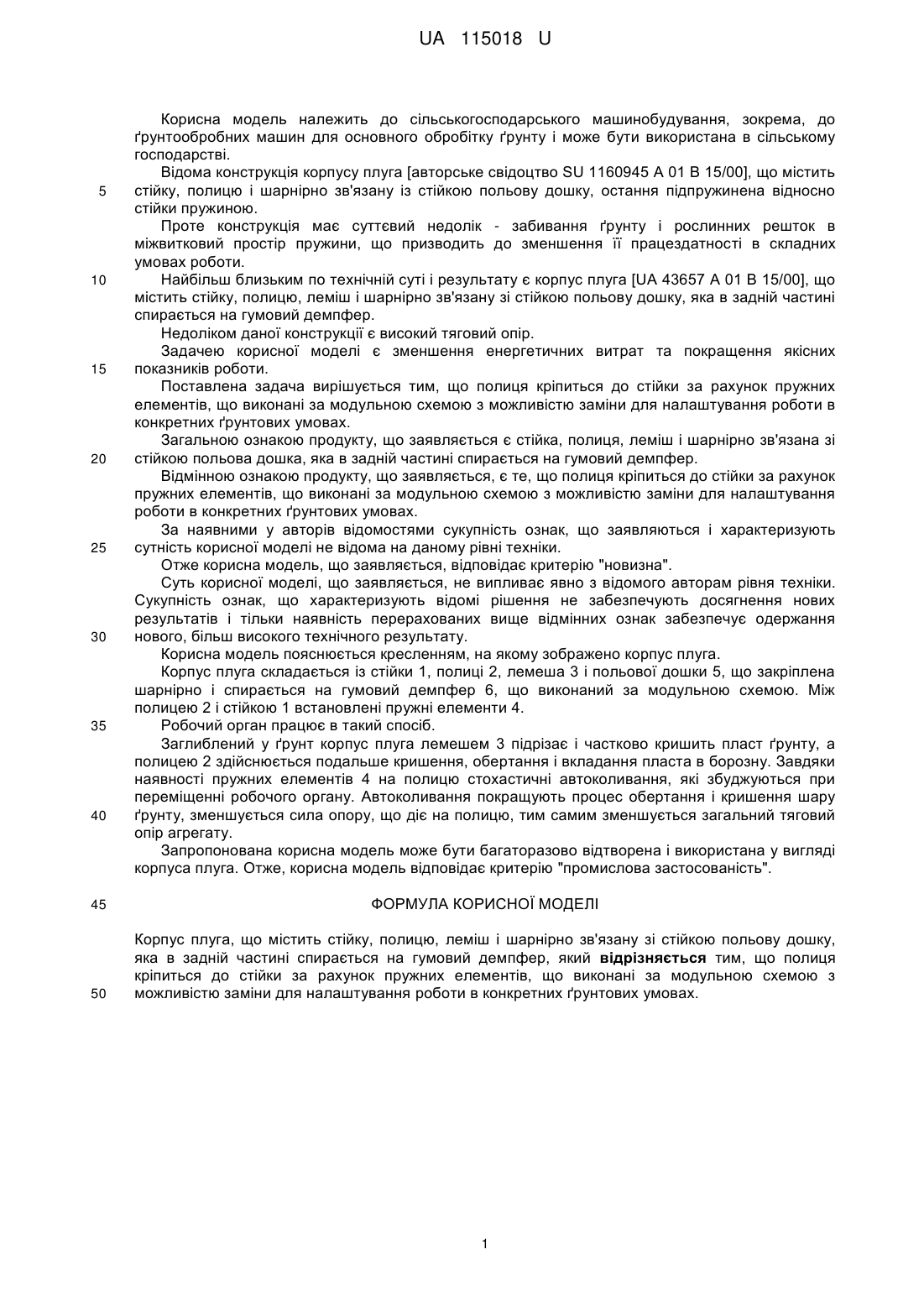

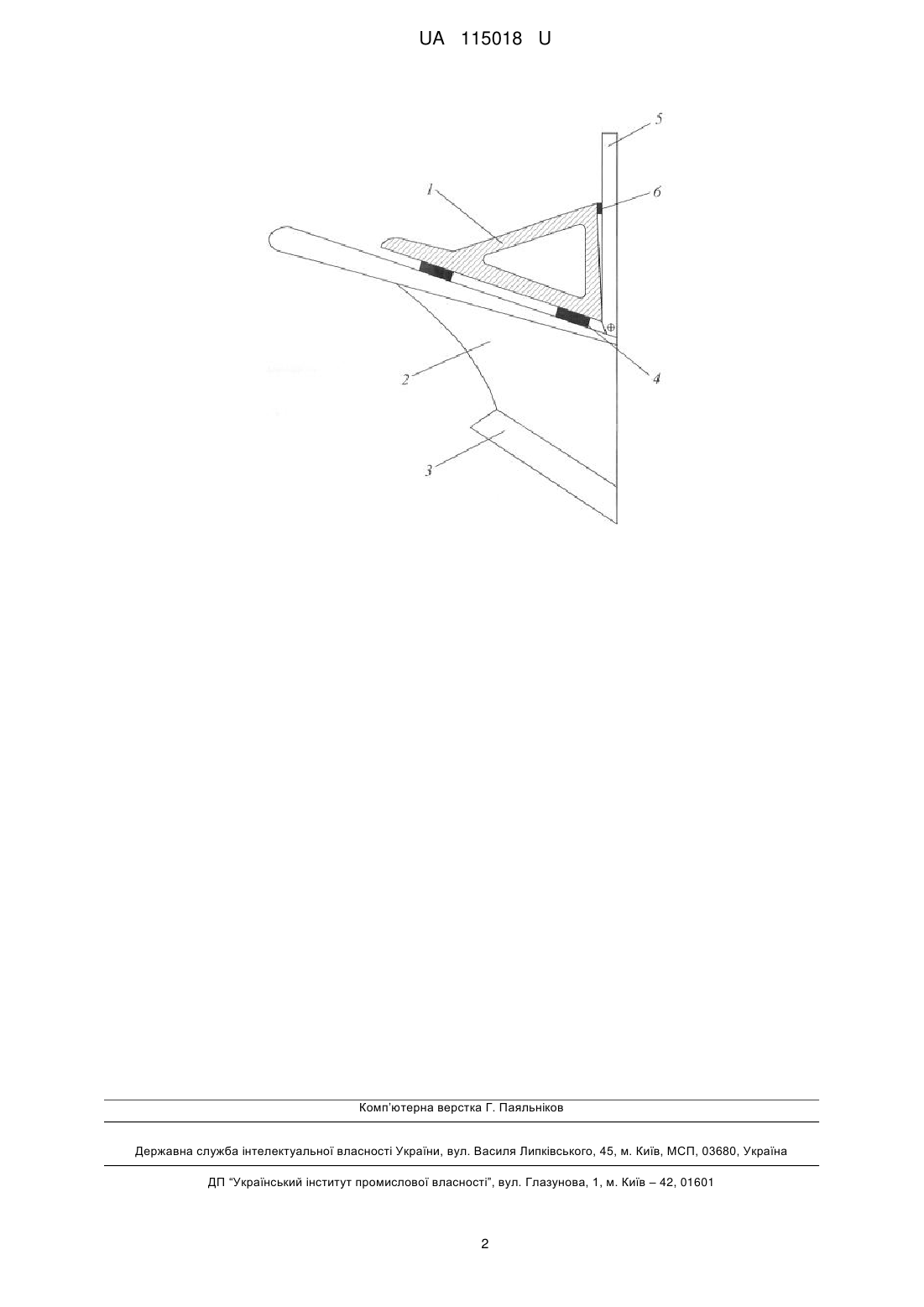

Реферат: UA 115018 U UA 115018 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до ґрунтообробних машин для основного обробітку ґрунту і може бути використана в сільському господарстві. Відома конструкція корпусу плуга [авторське свідоцтво SU 1160945 А 01 В 15/00], що містить стійку, полицю і шарнірно зв'язану із стійкою польову дошку, остання підпружинена відносно стійки пружиною. Проте конструкція має суттєвий недолік - забивання ґрунту і рослинних решток в міжвитковий простір пружини, що призводить до зменшення її працездатності в складних умовах роботи. Найбільш близьким по технічній суті і результату є корпус плуга [UA 43657 А 01 В 15/00], що містить стійку, полицю, леміш і шарнірно зв'язану зі стійкою польову дошку, яка в задній частині спирається на гумовий демпфер. Недоліком даної конструкції є високий тяговий опір. Задачею корисної моделі є зменшення енергетичних витрат та покращення якісних показників роботи. Поставлена задача вирішується тим, що полиця кріпиться до стійки за рахунок пружних елементів, що виконані за модульною схемою з можливістю заміни для налаштування роботи в конкретних ґрунтових умовах. Загальною ознакою продукту, що заявляється є стійка, полиця, леміш і шарнірно зв'язана зі стійкою польова дошка, яка в задній частині спирається на гумовий демпфер. Відмінною ознакою продукту, що заявляється, є те, що полиця кріпиться до стійки за рахунок пружних елементів, що виконані за модульною схемою з можливістю заміни для налаштування роботи в конкретних ґрунтових умовах. За наявними у авторів відомостями сукупність ознак, що заявляються і характеризують сутність корисної моделі не відома на даному рівні техніки. Отже корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, на якому зображено корпус плуга. Корпус плуга складається із стійки 1, полиці 2, лемеша 3 і польової дошки 5, що закріплена шарнірно і спирається на гумовий демпфер 6, що виконаний за модульною схемою. Між полицею 2 і стійкою 1 встановлені пружні елементи 4. Робочий орган працює в такий спосіб. Заглиблений у ґрунт корпус плуга лемешем 3 підрізає і частково кришить пласт ґрунту, а полицею 2 здійснюється подальше кришення, обертання і вкладання пласта в борозну. Завдяки наявності пружних елементів 4 на полицю стохастичні автоколивання, які збуджуються при переміщенні робочого органу. Автоколивання покращують процес обертання і кришення шару ґрунту, зменшується сила опору, що діє на полицю, тим самим зменшується загальний тяговий опір агрегату. Запропонована корисна модель може бути багаторазово відтворена і використана у вигляді корпуса плуга. Отже, корисна модель відповідає критерію "промислова застосованість". 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Корпус плуга, що містить стійку, полицю, леміш і шарнірно зв'язану зі стійкою польову дошку, яка в задній частині спирається на гумовий демпфер, який відрізняється тим, що полиця кріпиться до стійки за рахунок пружних елементів, що виконані за модульною схемою з можливістю заміни для налаштування роботи в конкретних ґрунтових умовах. 1 UA 115018 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
