Пружно-запобіжна муфта гнучкого гвинтового конвеєра

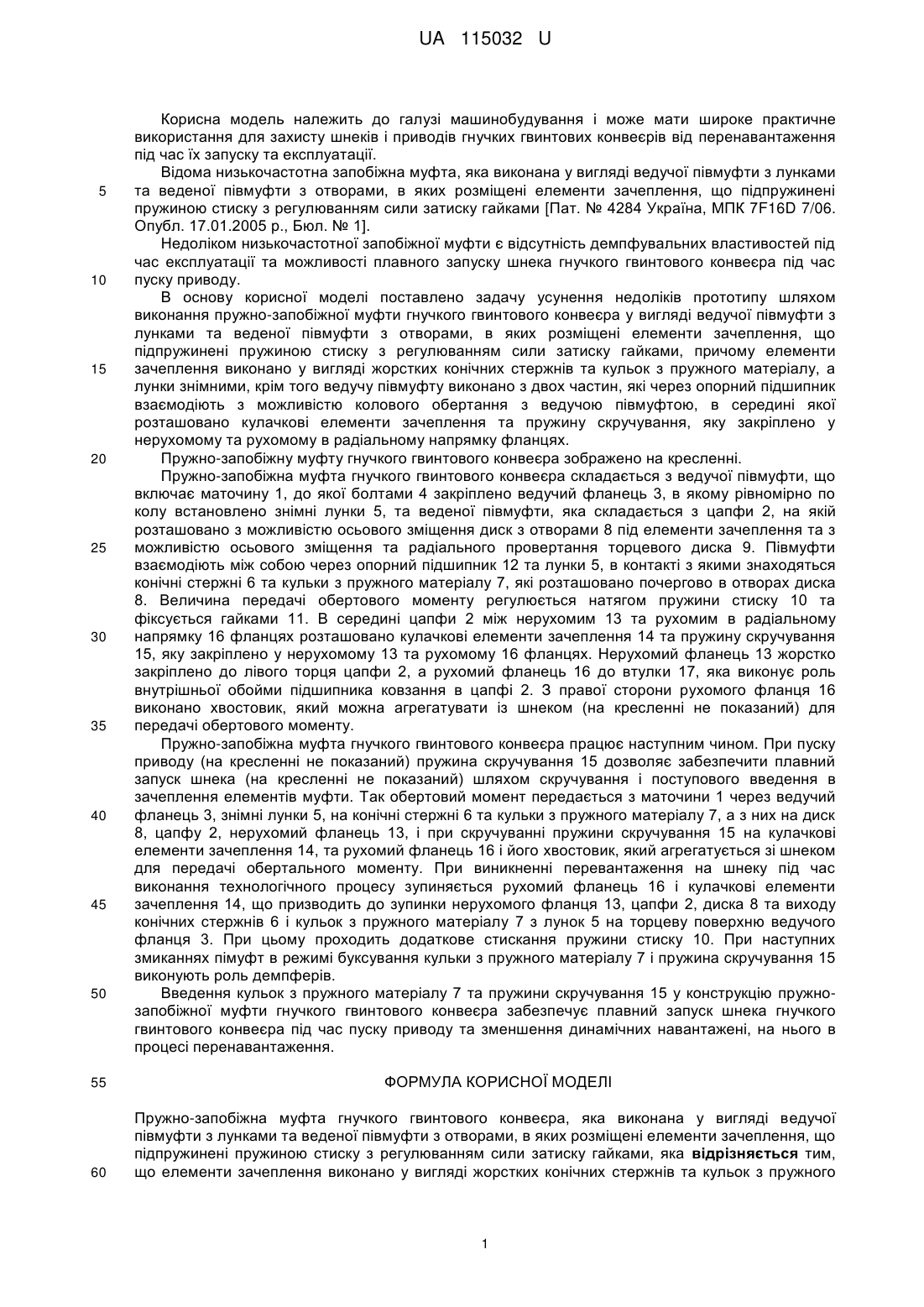

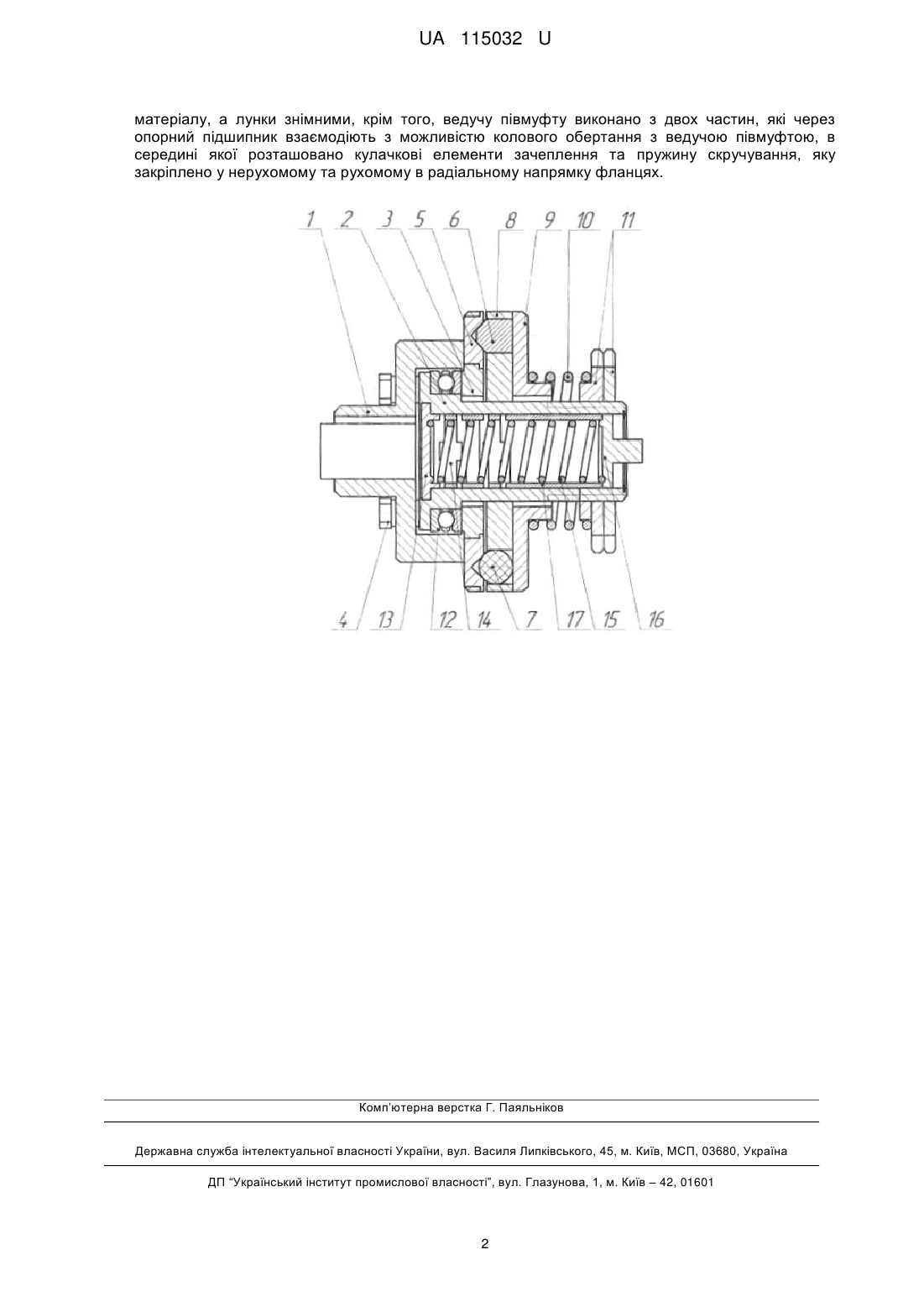

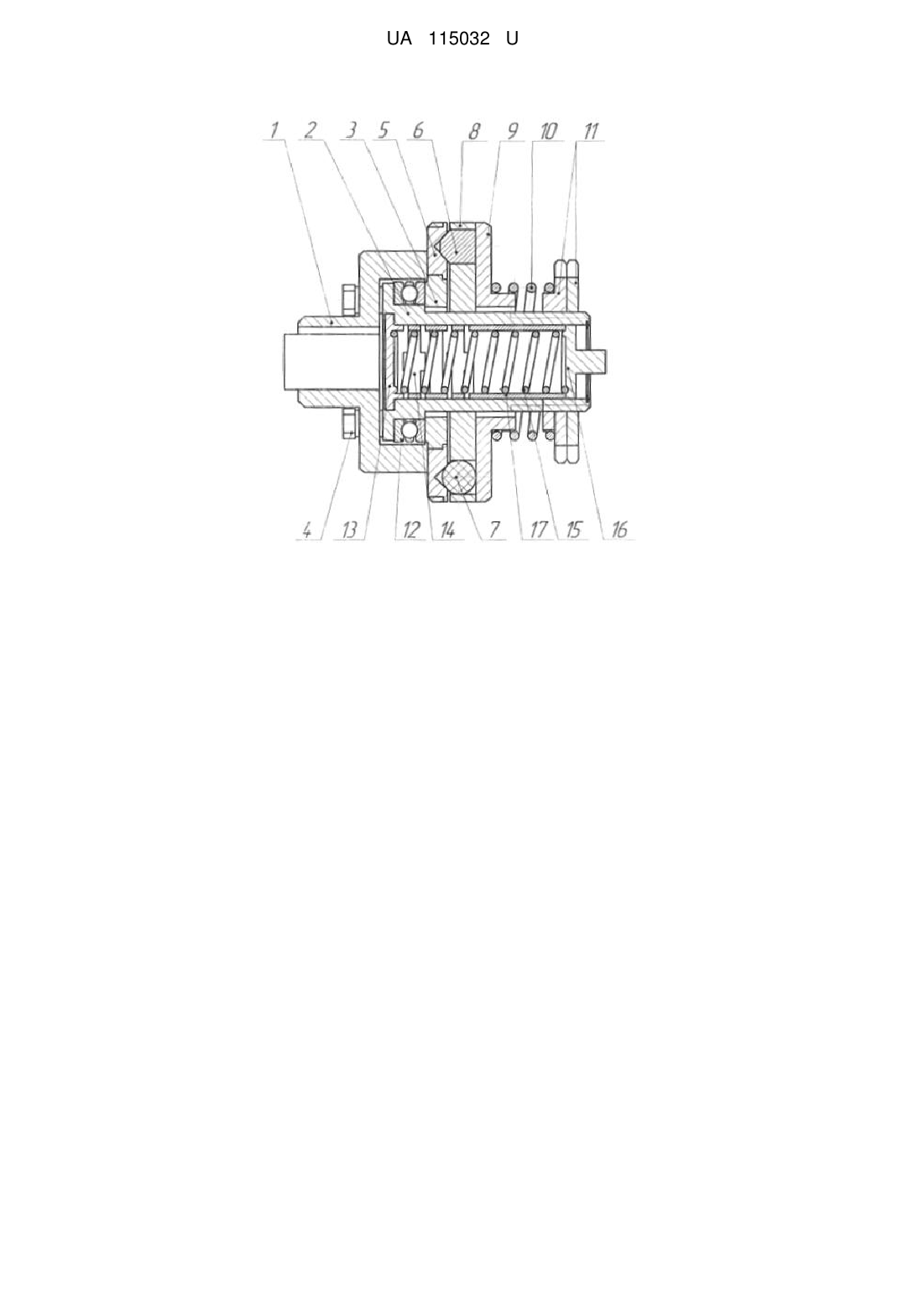

Реферат: Пружно-запобіжна муфта гнучкого гвинтового конвеєра виконана у вигляді ведучої півмуфти з лунками та веденої півмуфти з отворами, в яких розміщені елементи зачеплення, що підпружинені пружиною стиску з регулюванням сили затиску гайками. При цьому елементи зачеплення виконано у вигляді жорстких конічних стержнів та кульок з пружного матеріалу, а лунки знімними, крім того ведучу півмуфту виконано з двох частин, які через опорний підшипник взаємодіють з можливістю колового обертання з ведучою півмуфтою, в середині якої розташовано кулачкові елементи зачеплення та пружину скручування, яку закріплено у нерухомому та рухомому в радіальному напрямку фланцях. UA 115032 U (12) UA 115032 U UA 115032 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування і може мати широке практичне використання для захисту шнеків і приводів гнучких гвинтових конвеєрів від перенавантаження під час їх запуску та експлуатації. Відома низькочастотна запобіжна муфта, яка виконана у вигляді ведучої півмуфти з лунками та веденої півмуфти з отворами, в яких розміщені елементи зачеплення, що підпружинені пружиною стиску з регулюванням сили затиску гайками [Пат. № 4284 Україна, МПК 7F16D 7/06. Опубл. 17.01.2005 р., Бюл. № 1]. Недоліком низькочастотної запобіжної муфти є відсутність демпфувальних властивостей під час експлуатації та можливості плавного запуску шнека гнучкого гвинтового конвеєра під час пуску приводу. В основу корисної моделі поставлено задачу усунення недоліків прототипу шляхом виконання пружно-запобіжної муфти гнучкого гвинтового конвеєра у вигляді ведучої півмуфти з лунками та веденої півмуфти з отворами, в яких розміщені елементи зачеплення, що підпружинені пружиною стиску з регулюванням сили затиску гайками, причому елементи зачеплення виконано у вигляді жорстких конічних стержнів та кульок з пружного матеріалу, а лунки знімними, крім того ведучу півмуфту виконано з двох частин, які через опорний підшипник взаємодіють з можливістю колового обертання з ведучою півмуфтою, в середині якої розташовано кулачкові елементи зачеплення та пружину скручування, яку закріплено у нерухомому та рухомому в радіальному напрямку фланцях. Пружно-запобіжну муфту гнучкого гвинтового конвеєра зображено на кресленні. Пружно-запобіжна муфта гнучкого гвинтового конвеєра складається з ведучої півмуфти, що включає маточину 1, до якої болтами 4 закріплено ведучий фланець 3, в якому рівномірно по колу встановлено знімні лунки 5, та веденої півмуфти, яка складається з цапфи 2, на якій розташовано з можливістю осьового зміщення диск з отворами 8 під елементи зачеплення та з можливістю осьового зміщення та радіального провертання торцевого диска 9. Півмуфти взаємодіють між собою через опорний підшипник 12 та лунки 5, в контакті з якими знаходяться конічні стержні 6 та кульки з пружного матеріалу 7, які розташовано почергово в отворах диска 8. Величина передачі обертового моменту регулюється натягом пружини стиску 10 та фіксується гайками 11. В середині цапфи 2 між нерухомим 13 та рухомим в радіальному напрямку 16 фланцях розташовано кулачкові елементи зачеплення 14 та пружину скручування 15, яку закріплено у нерухомому 13 та рухомому 16 фланцях. Нерухомий фланець 13 жорстко закріплено до лівого торця цапфи 2, а рухомий фланець 16 до втулки 17, яка виконує роль внутрішньої обойми підшипника ковзання в цапфі 2. З правої сторони рухомого фланця 16 виконано хвостовик, який можна агрегатувати із шнеком (на кресленні не показаний) для передачі обертового моменту. Пружно-запобіжна муфта гнучкого гвинтового конвеєра працює наступним чином. При пуску приводу (на кресленні не показаний) пружина скручування 15 дозволяє забезпечити плавний запуск шнека (на кресленні не показаний) шляхом скручування і поступового введення в зачеплення елементів муфти. Так обертовий момент передається з маточини 1 через ведучий фланець 3, знімні лунки 5, на конічні стержні 6 та кульки з пружного матеріалу 7, а з них на диск 8, цапфу 2, нерухомий фланець 13, і при скручуванні пружини скручування 15 на кулачкові елементи зачеплення 14, та рухомий фланець 16 і його хвостовик, який агрегатується зі шнеком для передачі обертального моменту. При виникненні перевантаження на шнеку під час виконання технологічного процесу зупиняється рухомий фланець 16 і кулачкові елементи зачеплення 14, що призводить до зупинки нерухомого фланця 13, цапфи 2, диска 8 та виходу конічних стержнів 6 і кульок з пружного матеріалу 7 з лунок 5 на торцеву поверхню ведучого фланця 3. При цьомупроходить додаткове стискання пружини стиску 10. При наступних змиканнях пімуфт в режимі буксування кульки з пружного матеріалу 7 і пружина скручування 15 виконують роль демпферів. Введення кульок з пружного матеріалу 7 та пружини скручування 15 у конструкцію пружнозапобіжної муфти гнучкого гвинтового конвеєра забезпечує плавний запуск шнека гнучкого гвинтового конвеєра під час пуску приводу та зменшення динамічних навантажені, на нього в процесі перенавантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пружно-запобіжна муфта гнучкого гвинтового конвеєра, яка виконана у вигляді ведучої півмуфти з лунками та веденої півмуфти з отворами, в яких розміщені елементи зачеплення, що підпружинені пружиною стиску з регулюванням сили затиску гайками, яка відрізняється тим, що елементи зачеплення виконано у вигляді жорстких конічних стержнів та кульок з пружного 1 UA 115032 U матеріалу, а лунки знімними, крім того, ведучу півмуфту виконано з двох частин, які через опорний підшипник взаємодіють з можливістю колового обертання з ведучою півмуфтою, в середині якої розташовано кулачкові елементи зачеплення та пружину скручування, яку закріплено у нерухомому та рухомому в радіальному напрямку фланцях. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
